En bref :
- Le câblage électrique résidentiel s’appuie sur des normes strictes comme la NF C 15-100 garantissant la sécurité électrique et la conformité de l’installation.
- Connaître les principes essentiels du câblage, y compris le choix des conducteurs électriques, les sections de câbles, les couleurs normalisées et les protections, est indispensable pour réussir un projet électrique.
- La réalisation d’un schéma électrique adapté (unifilaire, multifilaire, architectural) est une étape incontournable pour visualiser et fiabiliser l’installation.
- Le respect rigoureux des règles de passage des câbles en gaine, la distinction des circuits courant fort et courant faible, ainsi que la sélection des accessoires de connexion (dominos, Wago, connecteurs rapides) participent à la qualité et la sécurité de l’installation.
- Ce guide propose un tutoriel avec des conseils précis pour débuter dans le câblage électrique résidentiel en toute sécurité et efficacité, notamment en rappelant quand faire appel à un professionnel confirmé.
Principes fondamentaux du câblage électrique résidentiel : connaître les bases selon la norme NF C 15-100
Le câblage électrique dans une habitation repose sur des règles strictes dictées par la norme NF C 15-100, qui encadre l’ensemble des installations domestiques depuis de nombreuses années. Cette norme définit des exigences sur les protections, les sections des câbles, la répartition des circuits, les couleurs des conducteurs électriques et les équipements à utiliser pour garantir la sécurité électrique des résidents.
Avant de tirer votre premier câble, il est essentiel de maîtriser ces notions clés. Le choix des conducteurs électriques par exemple dépend de leur usage : pour un circuit d’éclairage, on privilégie le câble 1,5 mm², tandis que pour les prises de courant, la section minimum est de 2,5 mm². Ce dimensionnement est indispensable pour éviter la surchauffe et protéger contre les incendies.
En matière de couleurs, la norme impose un code strict : le bleu est réservé au neutre, le vert/jaune est la couleur unique pour la terre, et la phase est généralement en rouge, noir ou marron, facilitant ainsi la reconnaissance des fils lors du câblage. Ce respect des couleurs normalisées permet d’éviter les erreurs de branchement et facilite toute intervention future.

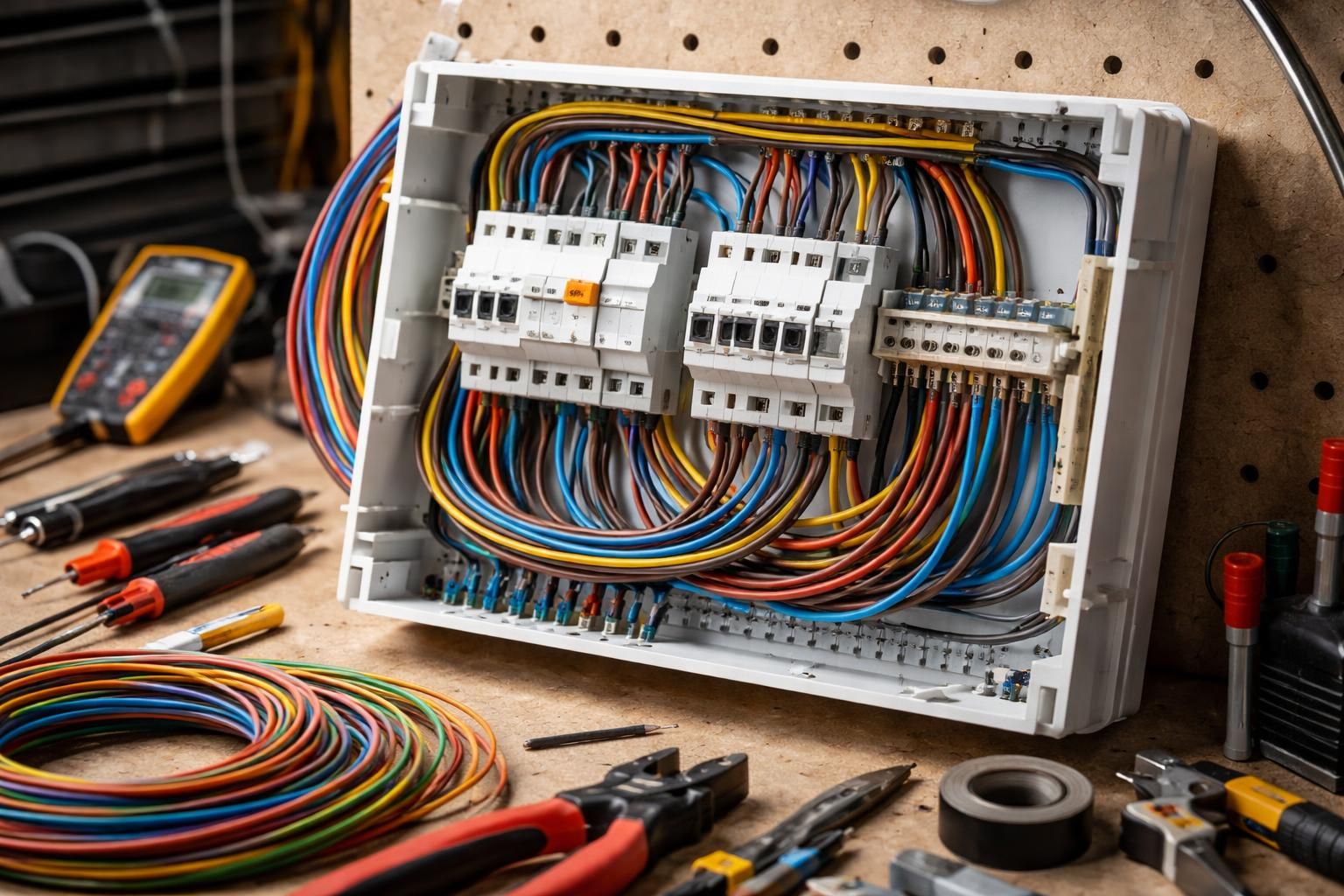

Le tableau électrique joue un rôle central : il centralise tous les circuits et intègre les dispositifs de protection – disjoncteurs, interrupteurs différentiels 30 mA obligatoires pour la protection des personnes, notamment contre les risques d’électrocution. Le choix d’un tableau adapté à la puissance et aux futurs besoins de la maison doit s’anticiper dès la conception du projet.
Un aspect souvent sous-estimé concerne le passage des câbles : les gaines ICTA doivent respecter un nombre maximal de conducteurs (trois par gaine pour du 16 mm²) et surtout assurer une séparation stricte entre courant fort et courant faible (télécommunications, réseaux informatiques) afin d’éviter les perturbations électromagnétiques. Il faut aussi veiller à ne jamais enjamber ou croiser ces installations sans respect de cette règle.
Comme exemple concret, lors de la rénovation d’une cuisine équipée, prévoir deux circuits distincts pour les prises d’électroménager (respectant une section de 2,5 mm² et protégées par un disjoncteur 20 A) ainsi qu’un circuit d’éclairage en 1,5 mm² piloté par un interrupteur différentiel. Cette organisation conforme garantit un fonctionnement optimal et sécuritaire tout en respectant la norme NF C 15-100.
Enfin, la norme recommande de limiter la longueur des câbles, d’éviter les boucles, et impose une mise à la terre systématique de tous les appareils et prises, ce qui est primordial pour la sécurité électrique au quotidien. Cette approche rigoureuse évite le risque de chocs électriques et protège l’installation des potentiels défauts d’isolement.
Comment lire et créer un schéma électrique résidentiel : guide pour débutants et bricoleurs
Un schéma électrique est l’outil indispensable pour représenter clairement et efficacement le câblage d’une installation. Il sert de plan directeur, facilitant la compréhension, la mise en œuvre et la maintenance. Pour bien débuter, il faut distinguer trois types principaux de schémas :
- Schéma unifilaire : représentation sommaire où chaque circuit est matérialisé par un seul trait. Il offre une vue d’ensemble rapide des connexions vers les tableaux, prises, interrupteurs.
- Schéma multifilaire : schéma détaillé qui indique chaque conducteur dans chaque circuit, idéal pour les travaux complexes.
- Schéma architectural : plan intégrant les éléments électriques sur le plan de la maison, avec l’emplacement des équipements (prises, luminaires).
Pour reproduire un schéma électrique, commencez par dessiner un plan de la maison avec la disposition des pièces. Ensuite, identifiez vos circuits et équipements à alimenter. N’oubliez pas de le faire pièce par pièce, avec le nombre de prises, points lumineux et appareils spécifiques. Par exemple, une chambre nécessitera au minimum deux circuits : éclairage et prises. Un salon comportera des circuits supplémentaires pour TV, réseau.
Ensuite, tracez vos circuits en veillant à respecter les codes couleurs et la disposition des câbles. Placez les appareillages (interrupteurs, prises) en les reliant au tableau électrique, où seront positionnés les protections. Pour les symboles, des normes existent (par exemple le symbole “T” pour la prise de terre). Utiliser un logiciel comme AutoCAD Electrical ou CANECO facilitera cette étape, même pour un bricoleur débutant.
Un exemple d’application serait un système va-et-vient simple. Le schéma unifilaire montrera deux interrupteurs et un point lumineux, avec leurs connexions de phase, neutre et navettes entre interrupteurs. Le multifilaire précisera les fils de chaque interrupteur, facilitant le câblage et la vérification.
Il est indispensable que ce plan soit clair et complet avant tout tirage de câble. Un schéma bien réalisé évite de nombreux problèmes et réduit le temps passé à déboguer des installations. Il sert aussi de référence en cas d’extension ou de diagnostic.
Gardez en tête que toute modification d’installation électrique doit respecter le schéma et, surtout, la norme NF C 15-100 pour garantir la sécurité électrique. Enfin, le schéma doit toujours être conservé dans le tableau électrique ou remis à jour lors des évolutions du câblage.
Les outils et techniques pour un câblage électrique réussi en installation résidentielle
Disposer des bons outils de câblage est aussi primordial que de connaître les principes fondamentaux. Pour un bricolage sécurisé et efficace, il faudra s’équiper d’outils adaptés aux spécificités du câblage électrique, garantissant la facilité d’installation et le respect des normes.
Les outils incontournables sont :
- Tournevis isolés adaptés aux travaux électriques, disponibles en différentes tailles pour visser dans les connecteurs et appareillages.
- Pince à dénuder pour retirer la gaine des câbles sans endommager les conducteurs.
- Pince coupante pour couper les câbles propres et nets.
- Multimètre pour vérifier la présence de tension, tester la continuité et les protections.
- Détecteur de tension pour garantir un câblage réalisé hors tension.
- Gaines ICTA adaptées à la protection de vos câbles dans les murs et plafonds.
- Boîtes de dérivation pour centraliser les connexions
Concernant les techniques de connexion, plusieurs solutions existent avec chacune leurs avantages :
| Type de connexion | Avantages | Inconvénients |
|---|---|---|
| Dominos (borne à vis) | Simple, économique, robuste si bien serré | Moins rapide, risque de desserrage |

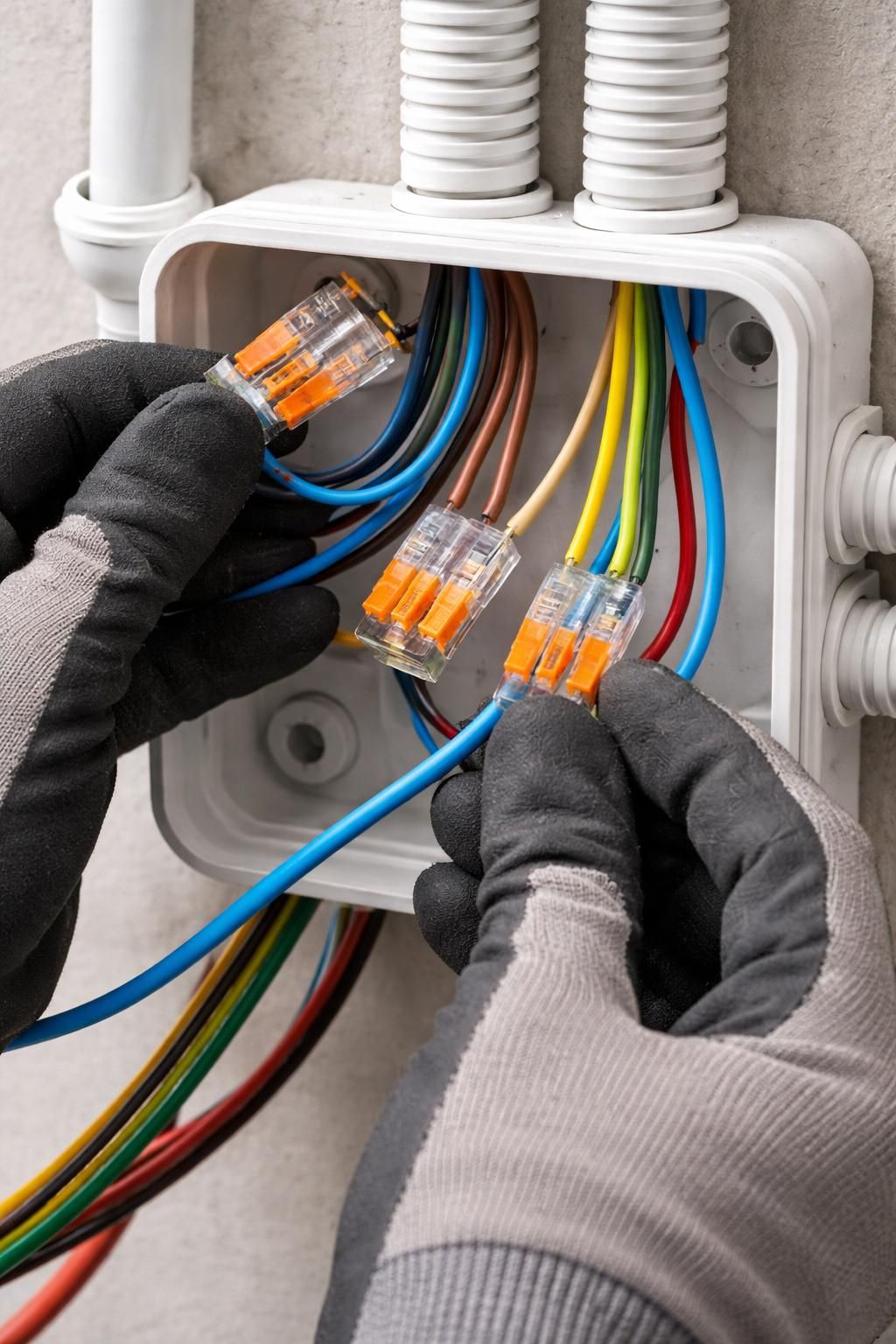

| Connecteurs rapides Wago | Rapide, sécurisé, démontable facilement | Coût légèrement supérieur |
| Connecteurs à ressort | Connexion fiable, gain de temps | Nécessite matériel spécifique |
Dans la pose de câbles, il faut respecter certaines règles pour faciliter le travail et garantir la durabilité :
- Les câbles doivent être tirés doucement, sans forcer, et fixés régulièrement avec des colliers adaptés.
- Impossible de passer plus de trois câbles rigides dans une gaine ICTA de 16 mm, ce qui doit être anticipé à la phase de planification.
- La séparation des circuits courant fort / courant faible nécessite des gaines séparées ou un compartimentage net dans les gaine ICTA plus larges.
- Pour la traversée de murs porteurs, privilégiez des conduits métalliques pour protéger les câbles.
- Utilisez des outils spécifiques pour tourner et tirer les câbles dans les gaines existantes, par exemple des aiguilles de tirage.
En respectant ces bonnes pratiques, la pose du câblage électrique deviendra plus efficace, sécurisée et pérenne. N’oubliez jamais de couper le courant avant toute intervention et de vérifier l’absence de tension.
Réalisation étape par étape : câblage d’une prise électrique standard conforme pour débutants
Pour un bricoleur débutant désireux d’installer une prise électrique, il est essentiel de suivre un protocole rigoureux respectant la norme NF C 15-100 afin d’assurer la sécurité électrique et la fiabilité de l’installation.
Étape 1 : Couper l’alimentation générale – Toujours commencer par couper l’alimentation électrique au niveau du tableau pour éviter tout risque de choc électrique.
Étape 2 : Préparer la prise et le matériel – Choisissez une prise conforme (marquage CE/NF), un câble en 2,5 mm², une boîte d’encastrement adaptée, et des outils de qualité.
Étape 3 : Passage des câbles – Passez le câble dans une gaine ICTA respectant la règle des trois conducteurs par gaine, puis fixez la gaine dans la cloison ou le mur porteur à l’aide de fixations adaptées. Veillez à la bonne profondeur d’encastrement.
Étape 4 : Raccordement des conducteurs – Respectez le code couleur, connectez le fil bleu sur la borne neutre (N), le fil rouge ou marron sur la borne phase (L), et le fil vert/jaune sur la borne de terre (symbole de terre). Utilisez de préférence des connecteurs rapides Wago pour une connexion fiable et durable.
Étape 5 : Fixation de la prise – Fixez la prise dans la boîte d’encastrement en veillant à ne pas pincer les câbles. Replacez la plaque de finition.
Étape 6 : Vérification et test – Remettez le courant et vérifiez, avec un multimètre, que la prise est bien alimentée, que la terre est bien connectée, et que les protections au tableau déclenchent correctement en cas de défaut.
Ce petit projet, bien que simple, pose les bases du câblage électrique résidentiel et encourage une approche méthodique indispensable pour des travaux plus complexes.
Un conseil essentiel : ne prenez jamais de liberté avec la sécurité, et si vous avez le moindre doute, faites appel à un professionnel habilité, notamment pour tout travail sur des circuits existants ou à haute puissance.
Optimisation et conseils pratiques pour le passage des câbles et la maintenance du câblage résidentiel
Passer les câbles électriques dans une maison peut devenir un défi de taille, surtout dans le cadre d’une rénovation où il faut composer avec des murs porteurs, des gaines existantes, et des espaces limités. Toutefois, maîtriser quelques règles pratiques facilitera grandement ce travail.
Lorsque vous réalisez une installation dans une cloison, privilégiez les gaines ICTA orange rigides. Elles protègent mécaniquement les câbles et facilitent leur remplacement ou ajout futur. Pour une gaine existante, il est important de ne jamais dépasser la capacité maximale en nombre de câbles prévue, car un surremplissage augmente les risques d’échauffement et de détérioration de la gaine.
Dans un mur porteur en béton ou parpaing, il est conseillé de creuser une saignée et de poser des conduits métalliques pour assurer la protection optimale des câbles, ces conduits doivent être fixés solidement et les câbles tirés délicatement à l’aide d’une aiguille de tirage, en évitant les frottements excessifs.
Un autre point primordial concerne la séparation des circuits. La norme NF C 15-100 impose un cloisonnement complet entre les circuits de courant fort (prises, éclairages) et les circuits de courant faible (téléphone, internet, contrôle d’accès). Vous devez utiliser des gaines différentes ou des parties séparées dans des gaines plus larges pour éviter toute interférence électromagnétique.
Lors de la maintenance, repérez précisément vos circuits grâce au schéma électrique conservé dans votre tableau. Toujours couper l’alimentation avant de travailler. Vérifiez régulièrement l’état des connexions, les signes d’usure des câbles et le serrage des bornes sur les dominos ou connecteurs rapides.
Voici quelques conseils supplémentaires :
- Planifiez toujours le trajet des câbles en anticipant à la fois la fonctionnalité et la facilité d’accès.
- Évitez les angles trop prononcés lors du tirage des câbles pour ne pas les endommager.
- Utilisez des colliers de fixation adaptés pour maintenir les câbles en place et éviter toute vibration.
- Respectez le code couleur sur toute la longueur du câble pour garantir une bonne identification.
- Faites votre câblage en plusieurs étapes avec des contrôles intermédiaires pour détecter rapidement d’éventuelles erreurs.
Ces précautions, combinées à une bonne connaissance des normes et principes de base, feront de votre installation électrique un système fiable, sécuritaire et durable, prêt à répondre aux besoins actuels et futurs de votre habitation.
