En bref :
- Le câblage d’un interrupteur double allumage simplifie le contrôle de deux circuits lumineux depuis un seul point.
- L’identification précise des fils (phase, neutre, retour lampe, terre) et le respect de la norme NF C 15-100 sont indispensables pour une installation conforme et sécurisée.
- La distinction entre double allumage, va-et-vient et permutateur est primordiale pour choisir le montage adapté à vos besoins.
- Le choix des solutions de connexion, comme les borniers Wago ou les dominos, impacte la qualité et la durabilité de votre installation.
- La sécurité électrique impose de couper le courant avant intervention, d’utiliser des sections de câble adaptées (1,5 mm² pour l’éclairage) et de respecter les règles de passage en gaine, notamment la séparation courant fort / courant faible.
- Ce guide propose un accompagnement méthodique pour comprendre, installer et dépanner votre interrupteur double allumage en toute sérénité.
Comprendre le principe et le schéma électrique d’un interrupteur double allumage
Le double allumage est une solution classique pour contrôler deux circuits d’éclairage distincts depuis un seul point de commande. Contrairement à un interrupteur simple allumage qui ne gère qu’un seul point lumineux, le double interrupteur comporte deux boutons indépendants permettant de commander deux lampes différentes simultanément.
Sur le plan technique, le schéma électrique du double allumage présente une caractéristique essentielle : la phase est commune aux deux interrupteurs. Chaque bouton agit alors comme un contacteur simple, ouvrant ou fermant le circuit de son lampadaire distinct.
Pour visualiser, imaginez un mécanisme contenant deux interrupteurs simples unifiés dans une boîte de commande. La phase électrique (conducteur actif) entre par la borne L commune et est pontée sur chacune des entrées L des interrupteurs internes. Les sorties L1 et L2 correspondent aux fils retour vers chaque point lumineux. Cette isolation des circuits assure un contrôle indépendant mais simultané, offrant un maximum de simplicité et de confort.
Différences entre double allumage, va-et-vient et permutateur
Souvent confondus, ces trois montages répondent à des besoins différents :
- Double allumage : commande deux éclairages différents depuis un seul point.
- Va-et-vient : permet de commander un même éclairage depuis deux points distincts, très utilisé dans les couloirs ou escaliers.
- Permutateur : extension du va-et-vient, autorisant trois points ou plus de commande pour un même circuit.
Le choix entre ces montages doit se faire en fonction de l’usage recherché et de la configuration de votre habitation.
Respecter ce principe en amont garantit un câblage clair et fonctionnel sans erreurs probables. Par exemple, une erreur courante consiste à confondre retour lampe et navettes, ce qui peut inhiber le fonctionnement correct du circuit.
Pour maîtriser le câblage et l’interprétation des schémas, il est souvent utile d’avoir sous les yeux un schéma unifilaire simplifié montrant les connexions, puis d’utiliser un schéma multifilaire, plus détaillé, avec chaque fil et borne explicitement représenté.
Identification des composants, sections de câble et normes NF C 15-100 à respecter
Avant de se lancer dans le câblage, il est fondamental de connaître les composants et matériels nécessaires, ainsi que les règles normatives françaises qui encadrent l’installation électrique domestique.
Composants indispensables pour un double allumage
- Interrupteur double allumage : pouvant être encastré ou en saillie, il intègre deux boutons et deux circuits indépendants.
- Fils électriques : de section 1,5 mm², obligatoire pour les circuits d’éclairage selon NF C 15-100, avec codage couleur rigoureux.
- Gaines ICTA : gaines isolantes en diamètre 16 ou 20 mm recommandé pour regrouper les fils dans une saignée, laissant une marge pour ajouter d’autres conducteurs si besoin futur.
- Boîte d’encastrement : minimum 40 mm de profondeur, adaptée à la pose de l’interrupteur double.
- Disjoncteur 16 A : protection dédiée pour le circuit d’éclairage sur le tableau électrique.
- Disjoncteur différentiel 30 mA type AC : protection globale capable de détecter les défauts d’isolement pour la sécurité des personnes.
- Connecteurs : Wago, dominos ou connecteurs rapides selon préférence, permettant une connexion propre et sécurisée.
- DCL (Dispositif de Connexion Luminaire) : requis pour raccorder les points lumineux.
Normes et règles de sécurité électrique NF C 15-100
La NF C 15-100 est la colonne vertébrale réglementaire de toute installation électrique en France, assurant conformité et sécurité. Plusieurs points clés concernent spécifiquement le double allumage :
- Hauteur d’installation : les interrupteurs doivent être placés entre 0,90 m et 1,30 m du sol fini, facilitant l’accessibilité sans contrainte.
- Coupe-courant obligatoire : la coupure de l’alimentation via le disjoncteur à chaque intervention est impérative pour éviter tout accident électrique.
- Séparation courant fort / courant faible : il est fondamental de prévoir un cheminement discret et séparé dans les gaines pour éviter les interférences et risques d’échauffement.
- Section du câble : 1,5 mm² est obligatoire pour l’éclairage, garantissant une intensité maximale de 16 A.
- Fixation et stabilité : les mécanismes doivent être solidement fixés sans que les bornes ne puissent être accessibles après la pose.
Ces règles ont pour but non seulement la sécurité des utilisateurs mais aussi la pérennité de l’installation. Le non-respect peut provoquer des défauts dangereux voire entraîner des sanctions en cas de contrôle.
Couleurs normalisées des fils électriques
| Fonction | Couleur normalisée | Description |
|---|---|---|
| Phase | Rouge ou Marron | Conducteur actif alimentant le circuit, porteur de tension |
| Neutre | Bleu | Retour de courant vers le tableau, apporte l’équilibre électrique |
| Terre | Vert/Jaune | Protection contre les chocs électriques, reliée à la terre physique |
| Retour lampe | Violet, Orange ou autre couleur distincte | Fil entre l’interrupteur et le point lumineux |
| Navette (va-et-vient) | Orange principalement | Liaisons entre interrupteurs dans un montage va-et-vient |
Étapes pratiques pour réaliser un câblage d’interrupteur double allumage sécurisé
Le branchement d’un interrupteur double allumage semble complexe, mais avec une méthode rigoureuse, il est accessible même aux bricoleurs intermédiaires. Chaque étape est primordiale pour assurer la sécurité électrique et la conformité.
Préparation et sécurité avant intervention
Avant toute manipulation, coupez impérativement le courant au tableau électrique, en coupant le disjoncteur général et en vérifiant l’absence de tension avec un tournevis testeur ou multimètre.
Ne négligez jamais cette vérification, elle évite les risques d’électrocution lors du câblage. Munissez-vous également des outils adaptés : pince à dénuder, tournevis isolé, pince coupante et niveau à bulle pour une installation bien alignée.
Réalisation du câblage étape par étape
- Fixez la boîte d’encastrement dans la cloison, en veillant à la positionner à la hauteur réglementaire (0,90–1,30 m).
- Posez la gaine ICTA en veillant à ne pas dépasser le nombre maximal de fils autorisés (souvent 6-7 pour un diamètre 16 mm), et créez une séparation stricte entre les câbles courant fort et courant faible.
- Tirez les fils : un fil rouge commun en phase, deux retours lampe (par exemple violet et orange), un neutre (bleu) vers chaque point lumineux, et un fil de terre (vert/jaune) pour la sécurité.

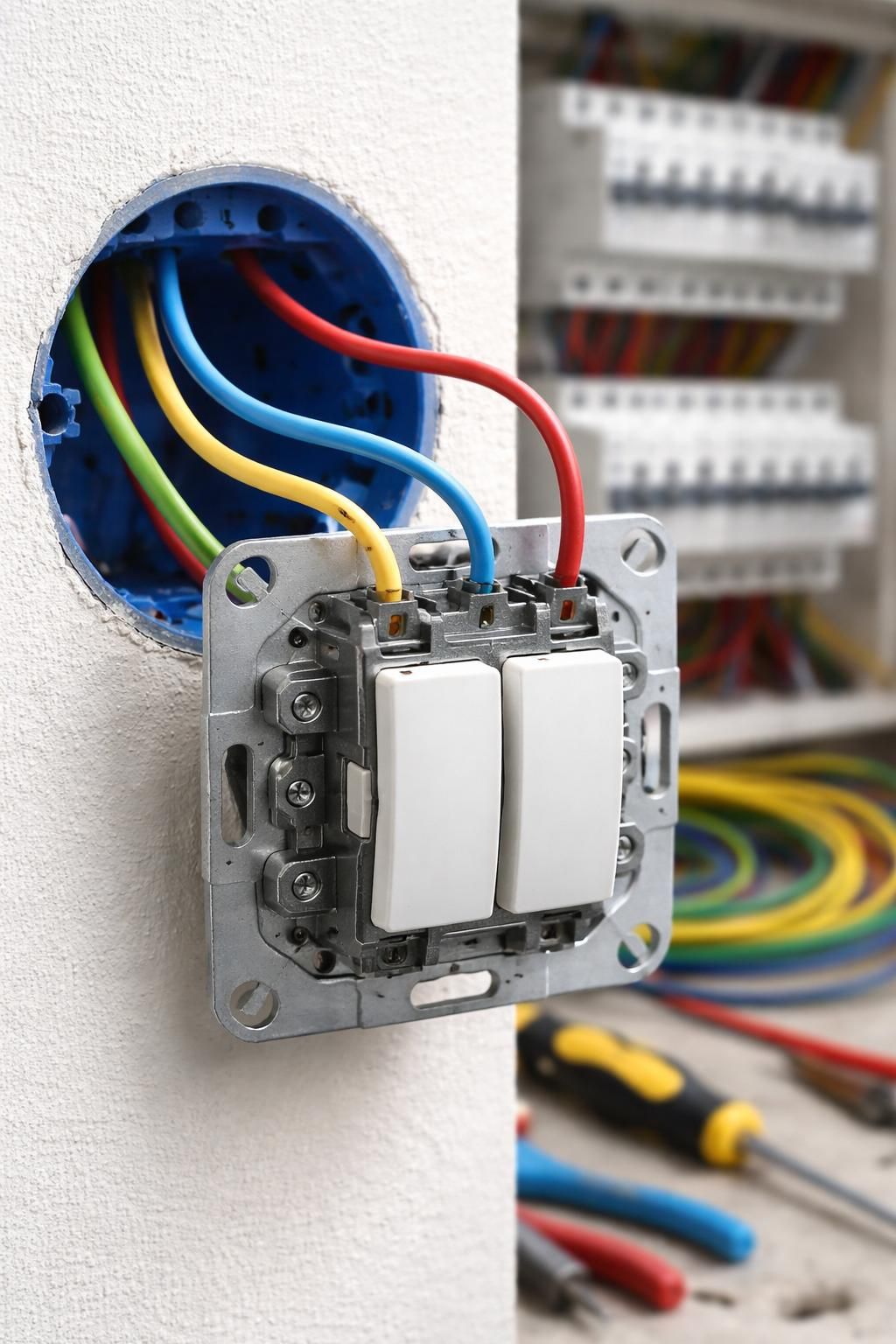

- Connectez la phase (rouge) à la borne L commune sur l’interrupteur double. Utilisez une borne Wago ou un domino pour réaliser le pontage vers la deuxième commande.
- Reliez chaque retour lampe aux bornes L1 et L2 des interrupteurs correspondants.
- Raccordez le neutre et la terre directement au point lumineux via un DCL, qui offre la sécurité et la facilité de maintenance.
- Fixez fermement l’interrupteur, remettez la plaque de finition et rétablissez le courant pour tester.
Un exemple concret : lors d’un chantier résidentiel, un artisan a dû remplacer un interrupteur simple par un double allumage. En suivant strictement les étapes et en prenant soin d’identifier précisément chaque fil, la mise en œuvre s’est déroulée sans problème ni confusion.
Conseils pour le passage des câbles dans cloison et mur porteur
Le passage des câbles peut se révéler délicat, surtout dans des murs porteurs. Pour ce type d’opération, privilégiez :

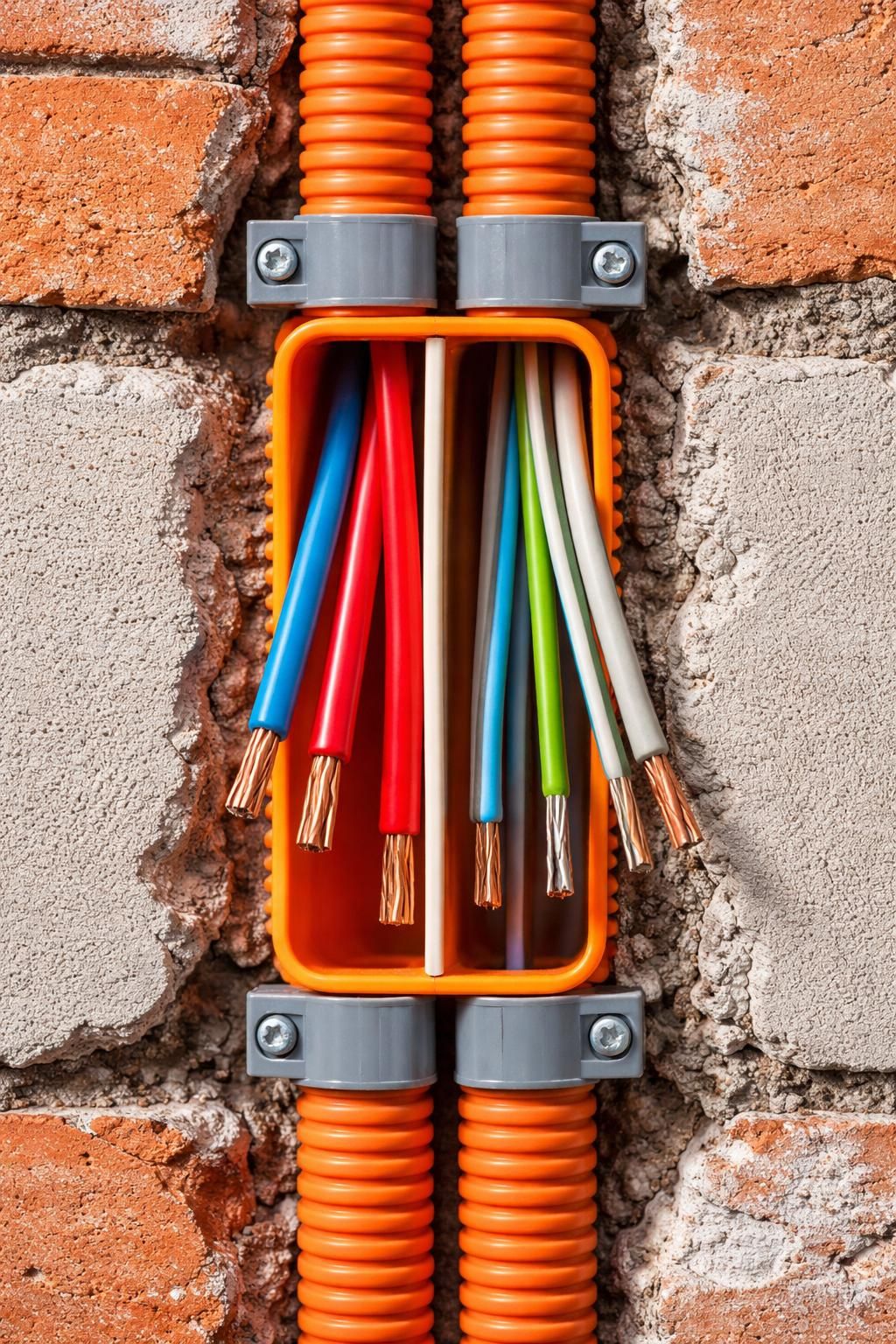

- La pose en saignée avec gaine ICTA rigide pour respecter les contraintes mécaniques et éviter tout écrasement du câble.
- L’utilisation de goulottes si la saignée n’est pas possible, notamment en rénovation, pour une accessibilité future.
- Une séparation nette de chemins entre courant fort et courant faible pour éviter les perturbations électromagnétiques.
- Le respect du nombre maximum de conducteurs dans la gaine, qui ne doit pas dépasser 40 % de la section intérieure pour faciliter le tirage.
Comparaison et choix des solutions de connexion pour interrupteur double allumage
La qualité des connexions électriques joue un rôle déterminant dans la fiabilité et la sécurité de l’installation. Différentes options sont à votre disposition :
Dominos : tradition et simplicité
Les dominos restent une méthode classique de connexion filaire. Ils requièrent de dénuder les fils, puis de les serrer ensemble avec une vis.
Avantages : coût faible et familiarité pour les bricoleurs. Cependant, la qualité de contact dépend largement du serrage manuel, risquant desserrement dans le temps et surchauffe.
Borniers rapides Wago : efficacité et sécurité
Les borniers Wago, de plus en plus populaires, utilisent une pince de serrage automatique. Il suffit d’insérer les fils dénudés dans la borne, ce qui garantit un contact fiable sans outil supplémentaire.
Ils facilitent le dépannage et la maintenance, évitent l’endommagement des conducteurs, et respectent les exigences de la norme NF C 15-100.
Connecteurs rapides : gain de temps mais attention à la compatibilité
Les connecteurs rapides boutons-poussoirs (push-in) sont très pratiques pour leur rapidité, mais ils ne conviennent pas toujours aux types de fils multiples ou multibrins.
Il faut vérifier la compatibilité du diamètre et du type de câble avant utilisation, sous peine de créer une connexion peu fiable.
Tableau comparatif des solutions de connexion
| Solution | Avantages | Inconvénients | Conformité NF C 15-100 |
|---|---|---|---|
| Dominos | Faible coût, simple d’usage | Risque de desserrage, besoin d’entretien | Accepté sous conditions de bon serrage |
| Borniers Wago | Sécurisé, rapide, fiable dans le temps | Coût plus élevé, compatible avec conducteurs dénudés | Fortement recommandé |
| Connecteurs rapides | Gain de temps, facile à installer | Compatibilité limitée, usage spécifique | Accepté selon type de fil et condition |
Dans la pratique, les borniers Wago sont largement privilégiés pour des installations neuves et rénovations soignées, notamment dans le contexte des interrupteurs doubles allumage qui impliquent plusieurs connexions étroites.
Lire, dessiner et dépanner un schéma électrique double allumage : conseils avancés
Interpréter correctement un schéma électrique est essentiel pour garantir une installation efficace et sécurisée. Le schéma unifilaire résume la fonction des composants sans détailler les fils, tandis que le schéma multifilaire présente chaque fil et connexion explicitement.
Lecture simple du schéma unifilaire double allumage
Sur un schéma unifilaire, vous retrouverez :
- La phase commune reliée au point L du double interrupteur.
- Les retours lampe branchés sur L1 et L2 pour chaque circuit.
- Les symboles des luminaires connectés à la phase via les interrupteurs et au neutre.
- Les protections au niveau du tableau électrique (disjoncteurs / différentiel).
Ce schéma permet de comprendre rapidement la fonction globale sans vous perdre dans la complexité des câbles.
Dessiner un schéma multifilaire précis
Pour une installation réalisée, dessiner le schéma multifilaire aide au dépannage futur et à la maintenance. Repérez et tracez chaque fil en couleurs distinctes, notez le code des bornes (L, L1, L2) et identifiez les valeurs de sections et protections associées.
Dépannage sur interrupteur double : erreurs fréquentes et remèdes
Parmi les erreurs communes, on relève :
- Mauvais repérage du fil de phase, provoquant un interrupteur inopérant.
- Confusion entre retour lampe et navette, induisant un dysfonctionnement partiel.
- Fils mal connectés au bornier pouvant générer des courts-circuits ou absence de lumière.
- Non-respect des sections de câble ou absence de protection adéquate, menant à des risques d’incendie.
Une méthode pragmatique consiste à tester continuellement chaque circuit avant fermeture définitive de l’interrupteur et rétablissement du courant. Un multimètre est un outil précieux pour vérifier continuité et absence de court-circuit, garantissant la fiabilité de votre montage.
Si les doutes persistent ou si l’installation ne fonctionne pas comme attendu, consulter un professionnel habilité représente la meilleure solution pour garantir la sécurité et la conformité.
