En bref :
- Le permutateur permet de commander une lumière depuis 3 points ou plus en ajoutant un ou plusieurs interrupteurs intermédiaires entre deux va-et-vient.
- Un montage classique combine 2 va-et-vient aux extrémités et des permutateurs intermédiaires selon le nombre de points de commande, conformément à la norme NF C 15-100.
- Le câblage utilise du câble rigide 1,5 mm² et ne nécessite pas de fil neutre au niveau des interrupteurs, uniquement côté luminaire.
- Les couleurs des fils doivent respecter la réglementation : phase en rouge ou noir, navettes en orange ou violet, neutre en bleu, terre en vert/jaune.
- La sécurité impose une coupure de courant avant toute intervention, une vérification d’absence de tension, et le recours à un professionnel en cas de doute.
- Le passage en gaine doit respecter les règles de séparation des courants forts/faibles et limiter le nombre de conducteurs selon la section et le diamètre.
- La connexion peut être réalisée avec différents systèmes, notamment dominos, connecteurs rapides ou Wago, avec une préférence pour ces derniers pour leur fiabilité et simplicité.
- Au-delà de 3 ou 4 points de commande, il est recommandé d’opter pour un télérupteur afin de simplifier le câblage et limiter la quantité de fils.
Comprendre le permutateur : principe, fonctionnement et rôle dans le câblage électrique résidentiel
Dans le cadre d’une installation électrique résidentielle, le permutateur est un élément essentiel pour commander un même point lumineux depuis plus de deux endroits. Son fonctionnement repose sur un principe simple mais parfois méconnu des bricoleurs : il permet d’ajouter un ou plusieurs points de commande supplémentaires au montage classique va-et-vient.
Techniquement, le permutateur est un interrupteur à quatre bornes, divisé en deux entrées et deux sorties, qui va inverser à chaque commande le passage des fils navettes. Contrairement à un va-et-vient qui possède une borne commune et deux navettes, le permutateur ne comporte pas de bornes communes mais agit uniquement en croisant ou en laissant passer ces navettes selon son état. Ainsi, à chaque action sur le permutateur, la liaison entre les fils est changée, permettant de commuter l’éclairage depuis un nouveau point.
Dans un circuit standard pour commander une lumière depuis trois lieux, deux va-et-vient se placent aux extrémités tandis qu’un permutateur s’intercale au milieu, sur les fils navettes qui font la liaison entre eux. Lorsque le bouton d’un interrupteur est actionné, cela modifie la connexion électrique en cascade, changeant ainsi l’état du point lumineux.
Pour aller plus loin, la règle générale pour un câblage entre n points est la suivante : il faut deux va-et-vient aux extrémités et (n − 2) permutateurs entre les deux. Chaque permutateur ajouté permet donc d’augmenter le nombre de points de commande d’un seul. Cette particularité est très utile pour les couloirs longs, escaliers présentant plusieurs paliers, ou grandes pièces nécessitant une commande d’éclairage depuis plusieurs accès.
En termes de composants, le câblage est réalisé avec du câble rigide de section 1,5 mm² (type H07V-U pour intérieur), protégé par un disjoncteur 16 A (ou 10 A en cas de circuit d’éclairage plus délicat), selon la norme NF C 15-100. Il est important de noter que le fil neutre n’est pas nécessaire au niveau des interrupteurs mécaniques, c’est la phase qui circule dans le système permutateur-va-et-vient. Le neutre est directement amené jusqu’à la lampe pour assurer la fermeture du circuit électrique et le retour du courant.
Une vigilance particulière doit être portée sur l’utilisation des couleurs de fils. Les navettes doivent obligatoirement être des conducteurs autres que le bleu (réservé au neutre) ou le vert/jaune (terre). Les couleurs les plus courantes pour les navettes sont l’orange, le violet, ou des variantes visibles. La phase peut être repérée en rouge ou noir. Respecter strictement ces codes facilite la maintenance et réduit les risques d’erreur lors du câblage.
Il faut enfin souligner que le câblage d’un permutateur s’inscrit dans un cadre sécurisé : toute intervention doit se faire hors tension, après coupure au disjoncteur et vérification avec un testeur d’absence de tension (VAT). Le non-respect des normes et des règles de sécurité peut entraîner des risques d’électrocution ou des dysfonctionnements.
Comment lire et dessiner un schéma électrique de permutateur pour un câblage réussi
La lecture et la compréhension d’un schéma électrique sont la base pour réussir son installation avec permutateurs. Plusieurs types de schémas sont utilisés : unifilaire, multifilaire et architectural, qui diffèrent par leur niveau de détail et ce qu’ils représentent.
Le schéma unifilaire illustre les connexions par une seule ligne pour chaque circuit, ce qui simplifie la compréhension globale mais donne peu d’informations précises sur les câbles. C’est très utile pour visualiser l’architecture générale et voir les liens fonctionnels entre interrupteurs et luminaires.
Le schéma multifilaire est plus détaillé. Il montre chaque conducteur individuellement, avec ses couleurs et ses points de raccordement précis. Dans le cas du permutateur, vous verrez clairement les fils de phase, les deux navettes traversant le permutateur, ainsi que le retour vers la lampe. Ce type de schéma est incontournable pour un câblage étape par étape et vérifié.
Enfin, le schéma architectural intègre la représentation de la pièce ou de la zone dans laquelle l’installation est réalisée. Les interrupteurs, luminaires, et autres points d’arrivée sont positionnés selon leur emplacement réel. Quand il s’agit de configurer un permutateur dans un couloir ou un escalier, ce type de plan est particulièrement utile pour optimiser le passage des câbles et éviter les erreurs de positionnement.
Pour dessiner un schéma électrique de permutateur, commencez par :
- Tracer l’alimentation principale avec la phase et le neutre.
- Repérer les deux interrupteurs va-et-vient aux extrémités avec leurs trois bornes : la borne commune (L) et les deux bornes navettes.
- Insérer le permutateur au milieu, représentant ses quatre bornes divisées en deux entrées et deux sorties.
- Tracer deux fils navettes entre le va-et-vient 1 et les entrées du permutateur.
- Relier les sorties du permutateur aux bornes navettes du va-et-vient 2.
- Indiquer le retour de la lampe depuis la borne commune du va-et-vient 2.
- Terminer par le neutre qui va directement à la lampe, sans passer par les interrupteurs.
Cette représentation permet de visualiser très clairement comment fonctionne le permutateur au sein de la chaîne, et de s’assurer que chaque fil sera bien raccordé au bon endroit.
En cas d’ajout de plusieurs points de commande (4, 5, voire 6 endroits), le schéma devient plus complexe car chaque permutateur intercalé ajoute un croisement et un tracé supplémentaire de fils navettes. On y gagne alors à utiliser une coloration uniforme des navettes et un code couleur précis pour ne pas se tromper.
Voici un tableau récapitulatif des différences essentielles entre va-et-vient et permutateur dans le schéma électrique :
| Critère | Va-et-vient | Permutateur |
|---|---|---|
| Nombre de bornes | 3 (1 commune + 2 navettes) | 4 (2 entrées + 2 sorties) |
| Position dans le circuit | Aux extrémités | Entre les deux va-et-vient |
| Fonction principale | Commande d’éclairage aux extrémités | Interrupteur intermédiaire pour point supplémentaire |
| Nombre de points de commande gérés | 2 points avec deux va-et-vient | 1 point supplémentaire par permutateur |
L’interprétation de ces schémas permet d’éviter des erreurs fréquentes, notamment l’inversion des fils navettes ou le positionnement inexact du permutateur. Il est primordial de respecter cette lecture sous peine d’un circuit non fonctionnel ou instable.
Câblage étape par étape d’un permutateur : composants, sections de câbles et couleurs normalisées
Le câblage d’un permutateur suit un protocole précis respectant la norme NF C 15-100 pour assurer la sécurité et le bon fonctionnement du circuit. Voici comment procéder, composants et règles techniques à l’appui.
Liste des composants nécessaires
- 2 interrupteurs va-et-vient (mécanismes simples avec 3 bornes)
- 1 (ou plusieurs) interrupteur(s) permutateur(s) à 4 bornes
- Câble rigide 1,5 mm² H07V-U pour la phase, navettes, et retour lampe
- Disjoncteur 16 A dédié au circuit d’éclairage dans le tableau électrique
- Boîtes d’encastrement adaptées à la profondeur des interrupteurs
- Connecteurs Wago pour une connexion sûre et rapide (préférés aux dominos traditionnels pour leur fiabilité)
- Tester d’absence de tension (VAT) et tournevis isolés
Section et couleurs des câbles selon la norme NF C 15-100
Le fil utilisé pour la phase est généralement rouge ou noir. Les navettes, conducteurs intermédiaires spécifiques au permutateur et va-et-vient, doivent être distinctes et sont souvent orange ou violettes. Il est strictement interdit d’utiliser du bleu (réservé au neutre) ou du vert/jaune (terre) pour les navettes.
Le neutre—conducteur indispensable au fonctionnement de la lampe—est toujours bleu et va directement du tableau au luminaire sans passer par les interrupteurs. La terre, quant à elle, est en vert/jaune, mais n’intervient pas dans ce type de montage d’éclairage car les mécanismes ne nécessitent pas de connexion à la terre.
Branchement pas à pas
- Coupez impérativement le courant au niveau du tableau électrique et vérifiez l’absence de tension avec un VAT avant toute intervention.
- Amenez le fil de phase sur la borne commune (marquée L) du premier va-et-vient.
- Reliez les deux bornes navettes du va-et-vient n°1 aux deux entrées du permutateur en respectant le code couleur des navettes.
- Connectez les deux sorties du permutateur aux deux bornes navettes du va-et-vient n°2, situé à l’extrémité opposée.
- Depuis la borne commune (L) du second va-et-vient, amenez le retour lampe jusqu’au point lumineux.
- Amenez le fil neutre directement entre la source et la lampe, sans passer par les interrupteurs.
- Réalisez toutes les connexions dans des boîtes d’encastrement ou dérivation en utilisant des connecteurs rapides (Wago recommandés) pour garantir une bonne continuité mécanique et électrique.
- Replacez ensuite les mécanismes dans leurs boîtes et remettez le courant pour effectuer les tests de fonctionnement. Chaque interrupteur doit pouvoir inverser l’état d’allumage du luminaire.
La simplicité de branchement repose sur ce respect rigoureux des étapes et la bonne application des couleurs normalisées des fils. La facilité d’identification réduit les risques de confusion et erreurs. Le câblage complet ne comprend pas l’usage du neutre côté interrupteurs, ce qui simplifie l’installation.
Règles de passage en gaine, connexion et sécurité : les bonnes pratiques pour une installation conforme NF C 15-100
Le passage des câbles via des gaines ICTA est un aspect souvent négligé mais fondamental dans une installation répondant à la norme NF C 15-100. Respecter les règles permet d’éviter les surchauffes, les interférences et facilite la maintenance future.
En conformité avec la norme :
- Le nombre de conducteurs dans une gaine doit être limité selon la section des câbles. Par exemple, une gaine de 16 mm peut recevoir 3 conducteurs de 1,5 mm², alors qu’une gaine de 20 mm permet d’en mettre plus.
- Les câbles de courant fort (phase, neutre, terre) doivent être séparés des câbles de courant faible (téléphone, informatique, son) dans des gaines distinctes pour éviter les interférences.
- La gaine doit être posée dans des saignées, aux emplacements prévus à cet effet, avec un respect strict des angles et rayons de courbure pour préserver la section des conducteurs.
- Lors du passage dans une cloison ou un mur porteur, il est recommandé d’éviter les perforations trop larges, afin de ne pas fragiliser la structure tout en permettant une insertion efficace du câble.
Pour la connexion, plusieurs solutions s’offrent à vous :
- Les dominos : classiques et économiques, ils nécessitent un serrage manuel. Leur usage nécessite une vérification régulière car ils peuvent se desserrer avec le temps ou les vibrations.
- Les connecteurs rapides : souvent universels, ils simplifient grandement la connexion en une seule pression. Toutefois, il faut veiller à ce que la taille corresponde à la section des câbles utilisés.

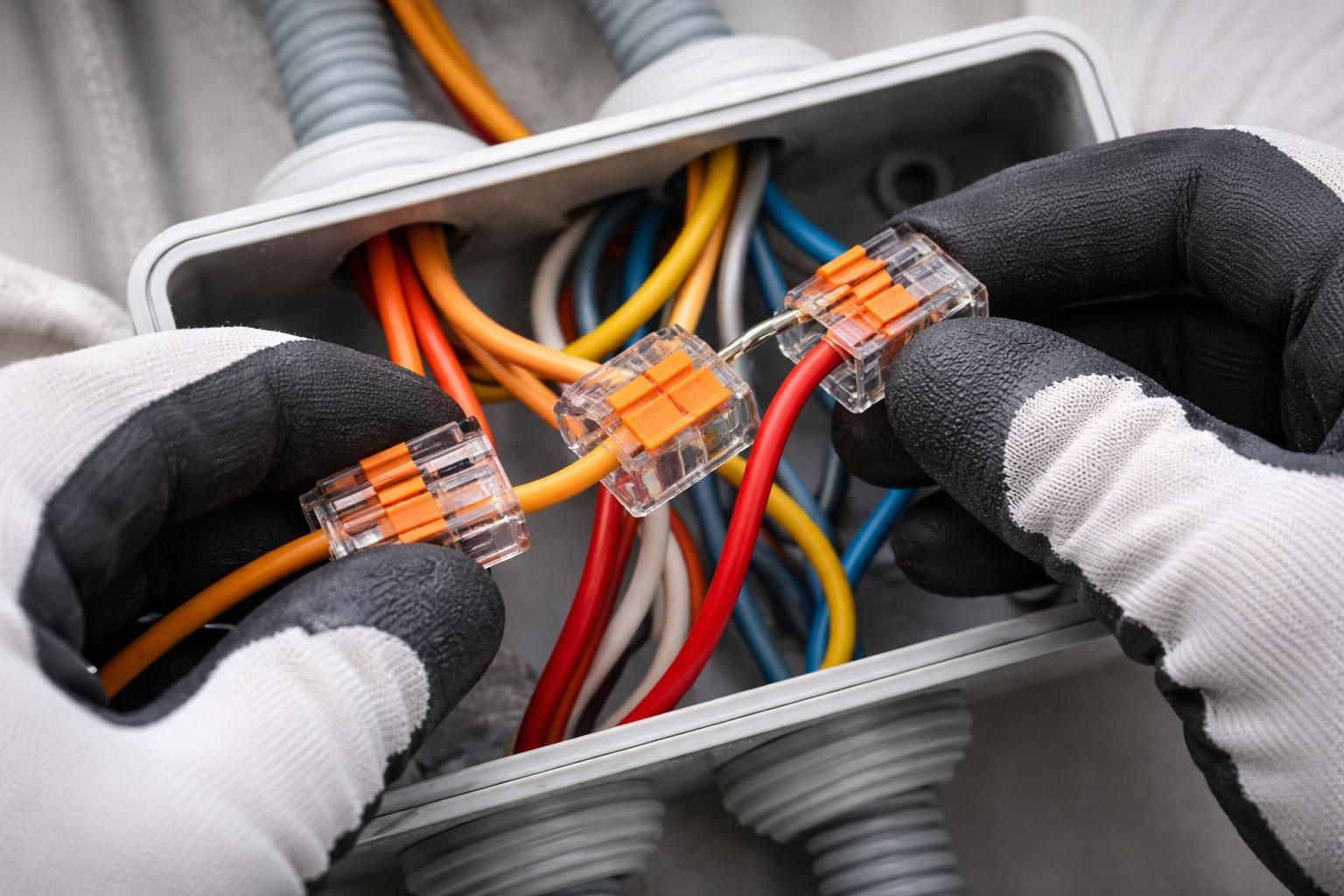

- Les connecteurs Wago : particulièrement recommandés dans les installations neuves, ils assurent une connexion rapide, fiable, sans outil spécifique une fois en place, et avec un excellent maintien dans le temps.
En ce qui concerne la sécurité, aucune intervention ne doit être réalisée sous tension. Il est essentiel d’utiliser un testeur d’absence de tension avant chaque opération sur un circuit. Si vous n’êtes pas totalement sûr de l’état de votre installation ou de vos compétences, il est fortement conseillé de faire appel à un professionnel qualifié. Une installation conforme à la norme NF C 15-100 garantit également un contrôle par le Consuel dans le cadre des nouvelles constructions et rénovations importantes.
Les erreurs fréquentes et recommandations pour un câblage de permutateur sans faille
Malgré la simplicité apparente du câblage avec permutateurs, plusieurs erreurs classiques peuvent compromettre le fonctionnement ou la sécurité de votre installation. En voici les principales à éviter scrupuleusement :
- Intervertir les bornes d’entrée et de sortie du permutateur : cette erreur provoque un fonctionnement « à l’envers » du circuit, rendant les commandes confuses et peu fiables.
- Placer un permutateur en bout de ligne : par définition, le permutateur s’intercale seulement entre deux va-et-vient. À une extrémité, seul le va-et-vient est valide.
- Utiliser des couleurs interdites pour les navettes : le bleu et vert/jaune sont strictement réservés au neutre et à la terre. L’emploi de ces couleurs pour les navettes peut entraîner des confusions critiques lors des interventions ultérieures.
- Confondre permutateur et double va-et-vient : le double va-et-vient commande deux circuits distincts, tandis que le permutateur permet d’ajouter un point de commande supplémentaire sur un même circuit.
- Négliger la coupure de courant avant intervention : un risque grave d’électrocution ou de court-circuit est encouru si cette précaution n’est pas respectée.
En appliquant ces règles et recommandations, vous assurerez non seulement un fonctionnement optimal de votre installation électrique, mais vous garantirez également sa durabilité et sa conformité réglementaire.
