En bref :
- Le câblage d’une prise électrique doit impérativement respecter la norme NF C 15-100 pour garantir une sécurité optimale et une conformité légale.
- Le guide détaille le rôle de chaque fil électrique, les sections adaptées, ainsi que les protections indispensables telles que les disjoncteurs magnétothermiques et différentiels.
- Un schéma électrique clair, avec une compréhension des couleurs et des connexions, est la clé pour réussir un montage prise sécurisé et durable.
- Les connecteurs automatiques comme les Wago améliorent la qualité et la facilité de raccordement par rapport aux dominos classiques.
- Des conseils pratiques accompagnent les étapes du câblage, du passage en gaine à la fixation, en insistant sur la sécurité et le respect des règles de séparation courant fort et faible.
- Le guide s’adresse aux bricoleurs avertis mais rappelle l’importance de faire appel à un professionnel qualifié en cas de doute.
Principes fondamentaux du câblage prise électrique selon les normes électriques NF C 15-100
La réalisation d’un câblage prise électrique conforme est indissociable du respect des normes en vigueur, notamment la norme NF C 15-100. Cette norme, régulièrement actualisée, fixe un cadre rigoureux pour la sécurité électrique dans les habitations en France. Elle détermine les caractéristiques techniques des matériels utilisés, les méthodes de câblage, ainsi que les dispositifs essentiels pour protéger les circuits et les utilisateurs.
Dans toute installation électrique domestique, une prise standard comprend trois fils : la phase, le neutre et la terre. Chacun de ces fils remplit une fonction précise qui conditionne la sécurité et la fiabilité de l’installation :
- Phase (L) : fil portant le courant, généralement de couleur brun, noir ou gris. C’est par la phase que le courant entre dans l’appareil électrique.
- Neutre (N) : fil de retour, toujours bleu, qui clôt le circuit électrique.
- Terre (PE) : fil de protection jaune/vert, garantissant la sécurité en cas de défaut d’isolement.
Une attention toute particulière doit être portée au choix de la section des fils. Pour une prise standard alimentée en 16A, la section recommandée est de 2,5 mm², permettant d’éviter tout risque de surchauffe ou de chute de tension. Par exemple, un câble trop fin utilisé sur un circuit de forte puissance augmente le danger d’incendie.
La norme impose également une séparation stricte entre les conducteurs de courant fort (alimentation des prises, éclairage) et le courant faible (télécommunications, réseaux informatiques). Le passage des câbles doit respecter un espacement suffisant dans les gaines pour limiter les interférences et prévenir tout risque de perturbation ou défaut électrique. Une gaine ICTA orange est généralement utilisée pour protéger les câbles.
En matière de protection, chaque circuit doit impérativement être muni d’un disjoncteur adapté. Pour les prises, un disjoncteur magnétothermique de 16A est le plus courant, assurant la coupure automatique en cas de surcharge ou court-circuit. Une protection différentielle 30mA vient compléter l’installation, détectant les défauts d’isolement et coupant le courant pour prévenir tout risque d’électrocution.
Les prises spécifiques, comme celles dédiées aux gros appareils électroménagers (four, lave-linge), requièrent des disjoncteurs et câbles de sections plus importantes, souvent 20A voire 32A. Le respect de cette gradation entre intensité, section de câble et disjoncteur est primordial pour garantir la pérennité et la sécurité de l’installation.
Un dernier point capital concerne la communication des informations : toutes les interventions doivent faire l’objet d’une déclaration auprès des autorités compétentes, et un contrôle périodique par un électricien agréé est vivement recommandé tous les 5 ans. En cas de non-conformité révélée lors d’un sinistre, les conséquences civiles, pénales et assurantielles peuvent être lourdes.
Lecture et interprétation des schémas électriques pour le câblage prise électrique
La maîtrise des schémas électriques est essentielle pour comprendre et réaliser un câblage de prise électrique fiable. Trois types de schémas sont couramment utilisés dans le domaine résidentiel : le schéma unifilaire, multifilaire et architectural.
Schéma unifilaire : vision simplifiée pour comprendre l’installation
Le schéma unifilaire représente l’installation avec un seul trait, symbolisant l’ensemble des conducteurs d’un circuit. Pour une prise électrique, ce type de schéma permet de visualiser rapidement la position des prises dans la maison et leur liaison au tableau électrique, sans entrer dans les détails des connexions fil à fil.
Ce format est idéal pour obtenir une vue d’ensemble, permettant de repérer les circuits et leurs protections associées, notamment les disjoncteurs dédiés. Par exemple, on repérera facilement un circuit de prises de 16A protégé par un disjoncteur magnétothermique dédié.
Schéma multifilaire : détails des connexions et des fils
Contrairement au schéma unifilaire, le schéma multifilaire détaille chaque conducteur du circuit avec sa couleur normalisée et sa fonction spécifique (phase, neutre, terre). Ce type de schéma est indispensable pour procéder au câblage et à la maintenance d’une prise. Chaque fil est représenté, ainsi que ses points de connexion, ce qui facilite grandement la compréhension des séquences de raccordement.
Lors d’un montage prise standard, le schéma multifilaire montre l’arrivée de la phase (brun), le passage par la borne L, la connexion du neutre (bleu) à la borne N, et la liaison terre (jaune/vert) à la borne T. Cette représentation évite toute confusion et assure un montage conforme et sûr.
Schéma architectural : intégration dans la structure du bâtiment

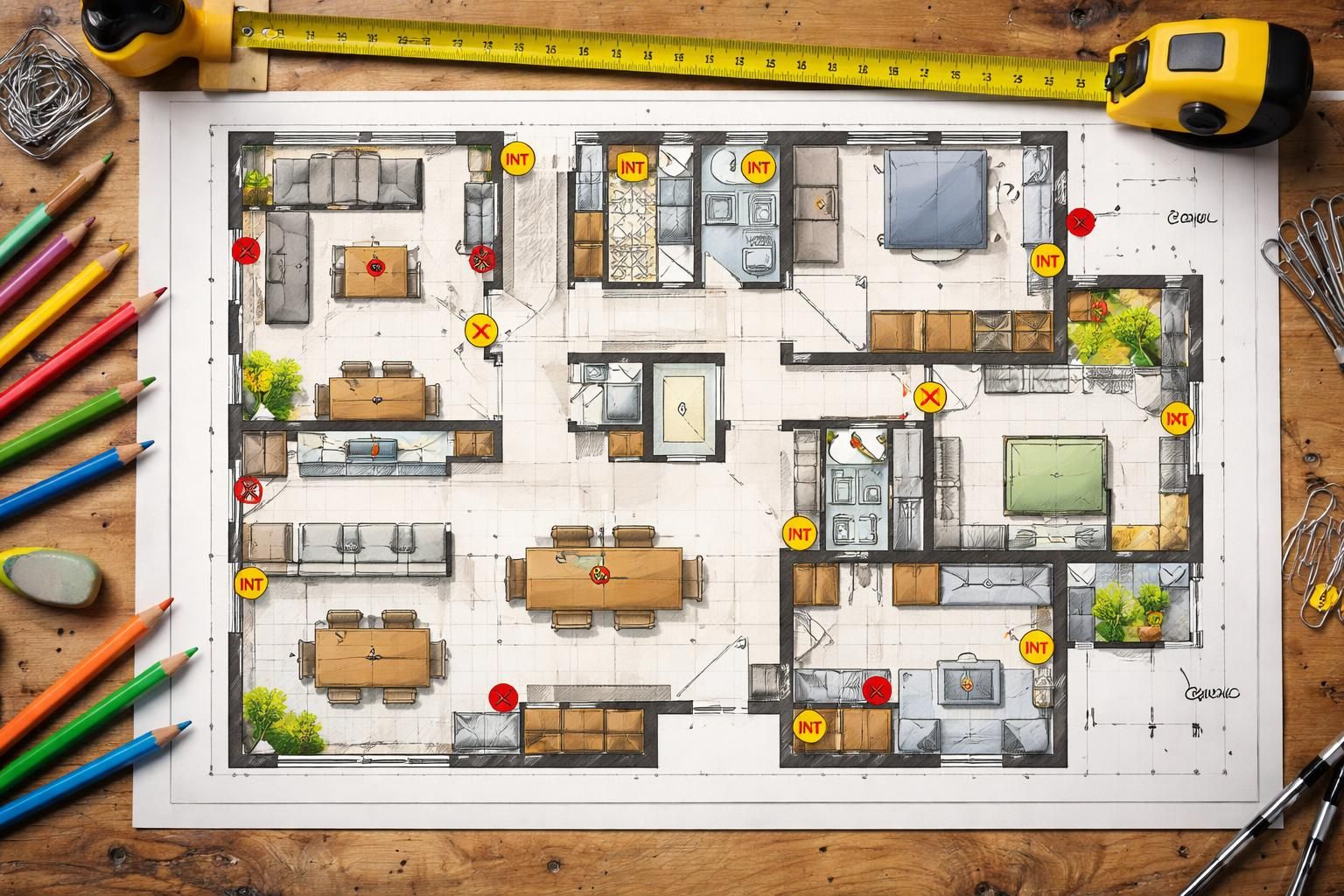

Le schéma architectural illustre la disposition des prises et interrupteurs directement sur le plan de la maison. Ce plan détaille aussi le cheminement des gaines et parfois la position du tableau électrique. Ce type de schéma est très utile lors de la phase de chantier ou de rénovation pour planner le passage des câbles dans les murs, cloisons et plafonds.
Un exemple courant est le tracé des gaines ICTA dans les murs porteurs ou cloisons creuses, où le passage des fils doit respecter la norme en termes de nombre maximum de conducteurs (généralement 8 conducteurs par gaine pour éviter la surchauffe) et la séparation courant fort / courant faible.
Enfin, la lecture des schémas demande toujours un contrôle rigoureux des symboles utilisés, conformément aux normes internationales et françaises. Il est conseillé de toujours vérifier les légendes associées, les codifications couleurs, et les valeurs des intensités des disjoncteurs et sections des câbles, marquées en aperçu sur ces documents techniques.
Conseils pour dessiner vos propres schémas de câblage
Le dessin manuel ou assisté par logiciel doit respecter une logique claire et ordonnée :
- Utilisez des symboles standardisés (prise, disjoncteur, terre) pour assurer la lisibilité.
- Repérez et colorez les fils selon leur fonction (bleu pour neutre, marron pour phase, jaune/vert pour terre).
- Positionnez toujours le tableau et le point d’alimentation clairement.
- Tracez des lignes horizontales pour les conducteurs, verticales pour les liaisons entre composants.
- Annotez chaque câble avec la section correspondante et l’intensité du disjoncteur.
Un schéma électrique bien dessiné et clair permet d’éviter les erreurs lors du câblage et facilite les interventions ultérieures.
Matériel et composants nécessaires pour un montage prise électrique sécurisé et efficace
Une installation électrique fiable repose sur l’utilisation d’un matériel rigoureusement choisi conformément à la norme NF C 15-100. Le câblage d’une prise électrique doit combiner qualité des composants et dimensionnement adapté.
Choix des prises électriques adaptées
Les prises électriques disponibles sur le marché se déclinent en plusieurs types :
| Type de prise | Description | Protection requise | Intensité maximale recommandée |
|---|---|---|---|
| 2P+T | Prise standard à deux pôles et terre pour usage courant | Disjoncteur magnétothermique | 16A ou 20A selon le circuit |
| Prise différentielle 30mA | Prise avec protection intégrée contre les fuites à la terre | Disjoncteur différentiel 30mA | 16A, 20A ou 32A selon l’usage |
| Prises spécifiques | Destinées aux appareils électroménagers puissants (four, lave-linge) | Disjoncteur adapté à la puissance | 20A à 32A |
Sections de câbles et leur adéquation avec les intensités
Le choix de la section des câbles doit impérativement suivre les préconisations pour garantir la sécurité incendie et la stabilité électrique :
| Intensité maximale (A) | Section de câble recommandée (mm²) |
|---|---|
| 16 A | 2,5 mm² |
| 20 A | 4 mm² |
| 32 A | 6 mm² |
Respecter ce dimensionnement évite les pertes d’énergie, le risque de surchauffe et prolonge la durée de vie de votre installation.
Solutions et comparatif des modes de connexion : Wago, dominos et connecteurs rapides
Plusieurs méthodes existent pour effectuer les connexions entre fils électriques :
- Dominos : classique et économique, mais nécessite un bon serrage et une attention constante pour éviter les risques de mauvais contact. Peu adapté aux installations modernes où la sécurité est renforcée.

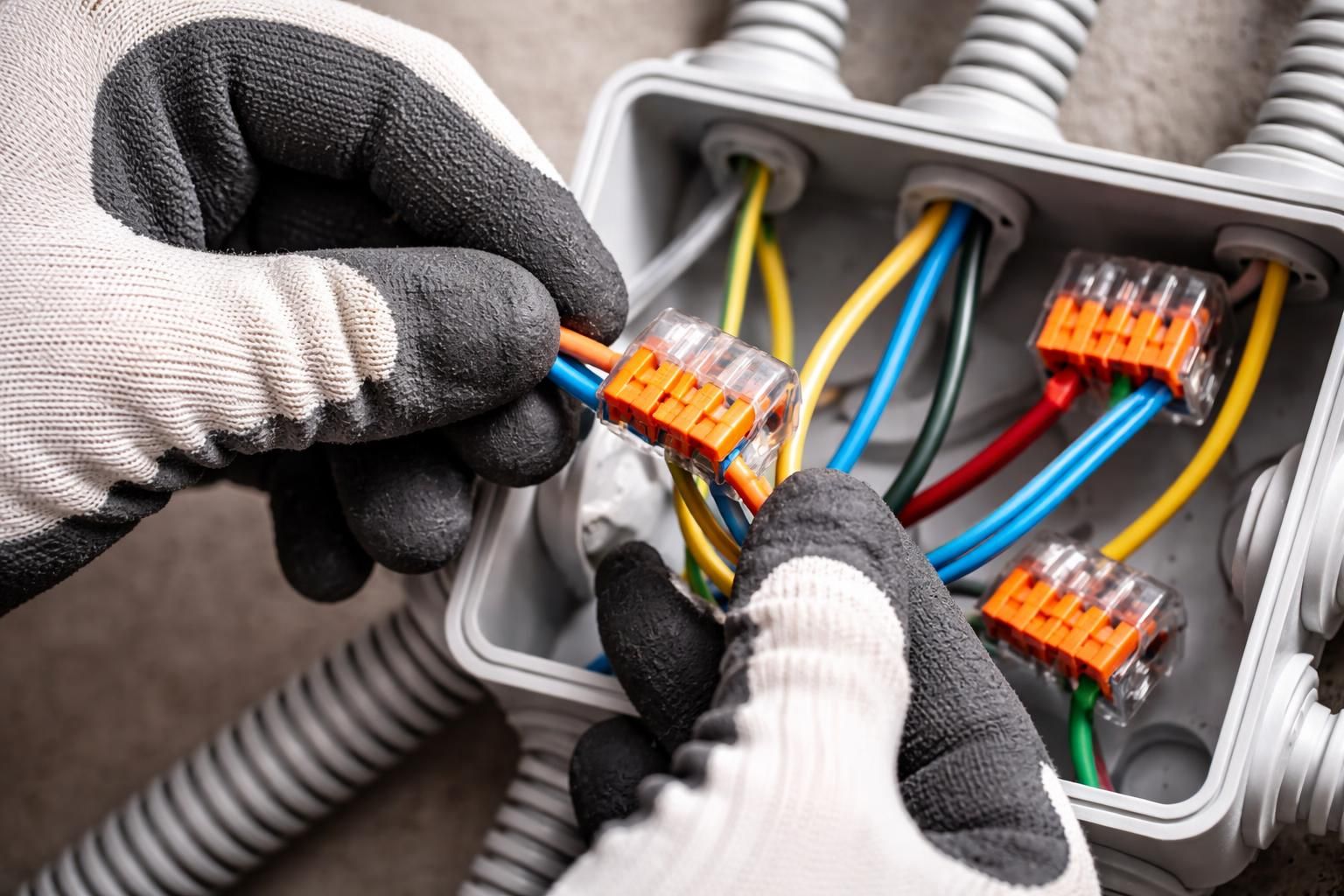

- Connecteurs automatiques (Wago) : très appréciés pour leur rapidité d’exécution, leur fiabilité et leur isolation sécurisée. Ils simplifient le montage prise en réduisant drastiquement les erreurs humaines.
- Connecteurs rapides à levier : similaires aux Wago, ils offrent une excellente ergonomie pour insérer et retirer les fils sans outil. Recommandés pour les travaux de rénovation et les jeux de tests fréquents.
Les connecteurs automatiques comme les Wago sont désormais la référence incontournable dans le domaine résidentiel pour un câblage sûr et durable.
Outils indispensables pour un montage prise réussi
- Tournevis isolés (plat et cruciforme) pour éviter tout risque d’électrocution.
- Pince à dénuder bien affûtée, assurant un dénudage propre sans abîmer les conducteurs.
- Testeur de tension sans contact, indispensable pour vérifier l’absence de courant avant toute intervention.
- Niveau à bulle pour garantir un alignement parfait de la prise dans sa boîte d’encastrement.
- Ruban isolant de qualité, pour sécuriser les connexions si nécessaire.
Pas à pas : Tutoriel détaillé pour le branchement d’une prise électrique conforme et sécurisée
Avant toute intervention, coupez impérativement le courant au niveau du tableau principal et vérifiez son absence avec un testeur de tension. Cette précaution est cruciale pour votre sécurité.
Préparation et vérifications initiales
Organisez votre espace de travail, idéalement sec et bien éclairé. Rassemblez tout le matériel et les outils nécessaires. Portez des équipements de protection adaptés (gants isolants, lunettes). Effectuez une inspection visuelle des câbles existants pour détecter toute usure ou dommage.
Raccordement à la boîte de dérivation (le cas échéant)
Pour ajouter une prise sur un circuit préexistant, une boîte de dérivation est souvent indispensable. Elle permet de concentrer les connexions et d’éviter des torsions et surcharges des fils. Veillez à respecter les codes couleurs : bleu pour neutre, marron ou noir pour phase, et jaune/vert pour la terre.
Utilisez un connecteur automatique (Wago) pour relier les fils ; cela assure une connexion solide, rapide et sécurisée. Un mauvais raccordement peut générer échauffements et dysfonctionnements sur le long terme.
Connexion des fils sur la prise électrique
Chaque fil doit être branché à la borne adéquate :
- Phase (L) sur la borne identifiée « L » (souvent en brun ou noir).
- Neutre (N) sur la borne « N » (bleu).
- Terre (PE) sur la borne marquée « T » (jaune/vert).
Veillez à bien dénuder les fils (environ 1 cm), sans endommager les brins. Un serrage ferme est indispensable pour éviter toute résistance électrique dangereuse. Un fil mal fixé peut entraîner un point chaud, qui sur le long terme favorise l’incendie.
Installation mécanique et finition
Fixez la prise dans la boîte d’encastrement à l’aide de vis adaptées. Utilisez un niveau à bulle pour assurer que la prise est parfaitement droite. Installez ensuite la plaque de finition qui protège les connexions et améliore l’aspect esthétique.
Tests de vérification fonctionnelle
Après avoir remonté le courant, utilisez un testeur de tension pour vérifier que la prise est bien alimentée. Contrôlez également la continuité de la terre avec un multimètre ou un testeur spécifique. Brancher un appareil électrique (lampe, chargeur) permet également de s’assurer de la conformité du câblage et du bon fonctionnement.
Dépannage et maintenance des prises électriques : bonnes pratiques et cas courants
Une installation, même bien réalisée, peut rencontrer plusieurs dysfonctionnements au fil du temps. Savoir les identifier rapidement facilite la maintenance et évite les risques importants.
Problèmes fréquents et solutions de dépannage
- Prise non fonctionnelle : commencez par vérifier le disjoncteur correspondant. Ensuite, testez la tension aux bornes de la prise avec un testeur. Contrôlez les connexions et resserrez-les si nécessaire. Dans certains cas, la prise est défectueuse et doit être remplacée.
- Disjoncteur qui saute : ce phénomène indique souvent une surcharge, un court-circuit ou une fuite à la terre. Vérifiez la puissance cumulée des appareils branchés sur le circuit. Inspectez l’état des câbles pour détecter une éventuelle usure ou agressivité mécanique. Si le problème persiste, faites appel à un électricien.
- Prise chaude ou étincelles : signe d’un mauvais contact ou d’une section de câble insuffisante. Coupez immédiatement le courant et faites vérifier l’installation par un professionnel.
Maintenir la sécurité par une maintenance régulière
Une vérification régulière de vos prises électriques contribue à prévenir les accidents domestiques, qui restent fréquents chaque année. Cette maintenance inclut :
- Le nettoyage des prises et des interrupteurs pour éviter la poussière accumulée, qui peut isoler et générer des risques de surchauffe.
- Le contrôle visuel des câbles et des boîtes de dérivation pour détecter d’éventuelles détériorations.
- Le serrage des connexions pour éviter les faux contacts.
- Un contrôle périodique tous les 5 ans réalisé par un électricien professionnel agréé afin de garantir la conformité et la sécurité de l’installation.
Quand faire appel à un professionnel électricien ?
La réalisation et l’entretien d’une installation électrique nécessitent rigueur et compétences. Il est important de solliciter un professionnel dans plusieurs cas :
- Si vous ne maîtrisez pas parfaitement les fondamentaux du câblage électrique ou la lecture des schémas électriques.
- En présence d’installations anciennes hors norme avec un code couleur non respecté.
- Pour toute modification importante impliquant le tableau électrique ou la mise en place de protections différentielles.
- En cas de panne persistante ou anomalie non identifiée.
- Pour réaliser un contrôle de conformité ou un diagnostic électrique prévente.
Respecter ces recommandations préserve non seulement votre sécurité, mais aussi la validité de votre assurance habitation en cas de sinistre électrique.
