En bref :
- La norme NF C 15-100 reste la référence incontournable pour toutes les installations électriques dans le cadre d’une rénovation résidentielle.
- Un plan électrique méthodique est essentiel pour garantir la sécurité électrique, le confort d’usage et la conformité réglementaire.
- Le dimensionnement du tableau électrique et la bonne répartition des circuits sont des clés pour éviter surcharge et pannes.
- Le positionnement stratégique des prises, interrupteurs et points lumineux répond à des règles précises, adaptées aux besoins spécifiques des pièces.
- Le passage des câbles en gaine doit respecter les normes, notamment la séparation courant fort-courant faible et le nombre de fils admissible.
- Les solutions de connexion (Wago, domino, connecteur rapide) offrent divers avantages en fonction du contexte du câblage.
- Un diagnostic électrique préalable permet d’adapter les travaux de mise aux normes sans remise en question totale de l’installation, privilégiant la sécurité.
- La maîtrise des schémas électriques unifilaires, multifilaires et architecturaux facilite la planification et la réalisation des travaux.
Comprendre la norme NF C 15-100 pour votre plan électrique maison rénovation
Lorsque l’on engage des travaux de rénovation électrique dans une maison, la norme NF C 15-100 constitue la pierre angulaire de l’ensemble du projet. En vigueur en France, cette norme encadre les installations électriques basse tension pour garantir une sécurité optimale des occupants et la pérennité des équipements.
Elle établit notamment des règles précises sur la répartition des circuits, le dimensionnement des protections, la mise à la terre, ainsi que sur le nombre et l’emplacement des prises et points lumineux dans chaque pièce. Le respect de cette norme n’est pas une simple formalité : il est imposé par la réglementation et conditionne l’obtention du Consuel, organisme garant de la conformité d’une installation avant sa mise sous tension.
Dans un contexte de rénovation, la norme recommande des circuits dédiés pour les usages spécifiques, tels que les circuits spécialisés pour le four, la plaque de cuisson ou encore les appareils électroménagers puissants. Assurer une distribution équilibrée évite les surcharges et facilite la maintenance. Par exemple, chaque circuit doit être protégé par un disjoncteur adapté au calibre du câble utilisé.
Les caractéristiques des câbles – notamment leur section et leur couleur – sont elles aussi normalisées. Le choix des sections dépend de la puissance électrique attendue et de la longueur du circuit pour limiter les chutes de tension. Les couleurs normalisées permettent d’identifier clairement le rôle de chaque fil : phase (marron ou rouge), neutre (bleu), terre (vert/jaune). Ce repérage est essentiel pour un câblage sécurisé et une lecture aisée des schémas électriques.
Selon le type de pièce, la norme définit également des exigences spécifiques. Par exemple, la salle de bain est soumise à des règles très strictes relatives aux zones de sécurité (volumes 0, 1, 2) qui conditionnent les types d’appareils autorisés et leur indice de protection (IP). Les câbles doivent être adaptés à ces contraintes et mis en place avec une protection renforcée.
Respecter la norme NF C 15-100, c’est donc concevoir une installation adaptée à vos besoins actuels mais aussi évolutive, intégrant par exemple l’installation de réseaux de communication RJ45 ou les points de charge pour véhicules électriques dès la rénovation.
Étapes détaillées pour lire et dessiner un schéma électrique maison en rénovation
La lecture et l’élaboration de schémas électriques constituent une étape indispensable pour réussir une rénovation électrique. Trois types de schémas sont à maîtriser : le schéma unifilaire, le multifilaire et le schéma architectural.
Le schéma unifilaire : synthèse et lisibilité pour la distribution
Le schéma unifilaire offre une vision globale, où chaque circuit est représenté par une seule ligne. Il permet de visualiser rapidement le réseau de distribution électrique, les entrées de câbles, le tableau électrique et tous les dispositifs de protection. Ce type de schéma est particulièrement utile pour contrôler la conformité de l’installation et valider le dimensionnement des circuits.
Par exemple, dans un plan unifilaire, vous verrez clairement les relais, disjoncteurs, interrupteurs différentiels et leur position dans le tableau électrique. Chaque circuit sera identifié avec son calibre de protection, son type de câble (section, couleur) et son usage (éclairage, prise, circuit spécialisé).
Le schéma multifilaire : précision et détail du câblage
Contrairement au schéma unifilaire, le schéma multifilaire décrit précisément l’ensemble des connecteurs, bornes et fils en présence, avec l’ensemble des conducteurs positionnés dans chaque circuit. C’est un outil indispensable pour l’exécution des travaux de câblage, en particulier en rénovation où l’existant doit être respecté et souvent modifié.
Il détaille les chemins de câbles, positionne les boîtes de dérivation et précise les raccordements internes des appareillages. Ceux-ci sont désignés par des symboles normalisés, repris dans la norme NF C 15-100. Par exemple, les interrupteurs doubles va-et-vient sont figurés avec précision, avec les fils de navettes clairement identifiés.
Concrètement, grâce à ce schéma, un électricien ou un bricoleur averti pourra savoir quel câble relier dans les boîtes, quels fils connecter sur les bornes des prises ou interrupteurs.

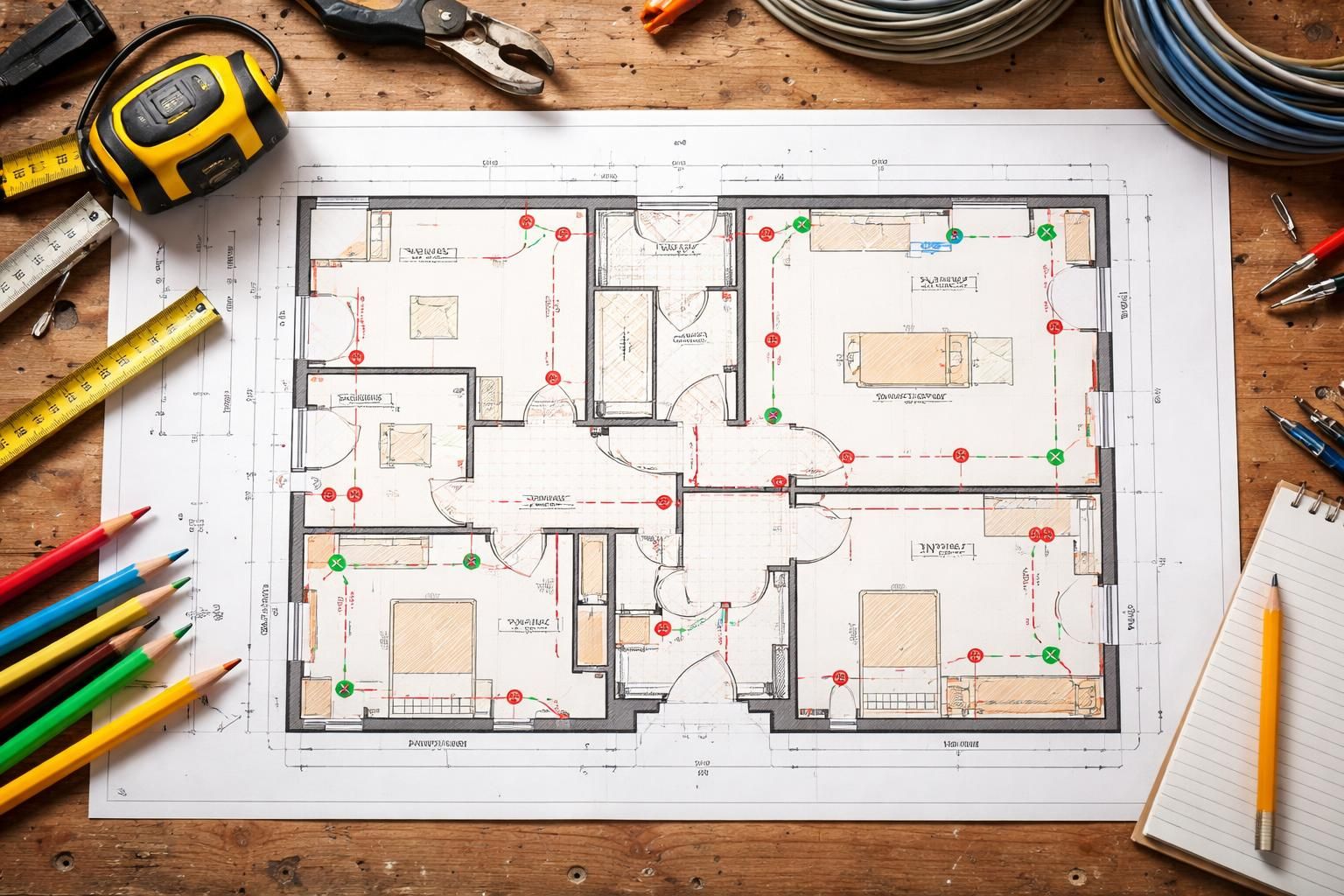

Le schéma architectural : intégration dans la construction
Le schéma architectural ajoute la dimension spatiale en plaçant les circuits sur un plan de la maison avec ses murs, cloisons, fenêtres et portes. Cette représentation est incontournable pour planifier précisément le câblage dans le bâti, anticiper les passages de gaines dans les cloisons ou murs porteurs, et optimiser l’emplacement des points de lumière, prises ou interrupteurs.
Pour la rénovation, il permet également de repérer les supports existants, de positionner des saignées, et de respecter les règles de passage des câbles, notamment la séparation obligatoire entre courant fort et courant faible (audio, vidéo, réseaux).
Il s’agit d’un outil précieux pour préparer un chantier, communiquer avec les professionnels et valider la conformité par rapport à la norme NF C 15-100, notamment en ce qui concerne la sécurité électrique.
Équipements et composants : sections de câble, couleurs normalisées et protections adaptées pour votre rénovation
Le choix des équipements et du matériel est un des fondements d’une installation conforme et durable. Dans le cadre d’une rénovation électrique, il convient de respecter les standards définis notamment par la norme NF C 15-100 pour les sections de câble, les couleurs et les dispositifs de protection.
Sections des câbles selon l’usage
La section des câbles détermine la capacité du circuit à supporter la charge électrique et à limiter la chute de tension. En rénovation, il est important d’adapter correctement la section aux usages :
- 1,5 mm² est la section recommandée pour les circuits d’éclairage.
- 2,5 mm² est la section normale pour les circuits de prises standards.
- 4 mm² ou plus pour les circuits spécialisés, comme le four, la plaque de cuisson ou le chauffe-eau.
Ces sections sont prévues pour répondre aux puissances électriques typiques des appareils et aux longueurs de câble, suivant la norme NF C 15-100.
Couleurs normalisées des fils
Une installation fiable passe également par un câblage avec une identification claire. La norme impose :
- Phase : marron, rouge ou noir
- Neutre : bleu clair
- Terre : vert/jaune
- Retour lampe : généralement orange ou violet
Ce codage garantit une lecture rapide des connexions, facilite le dépannage et limite les risques d’erreurs lors du câblage ou de la maintenance.

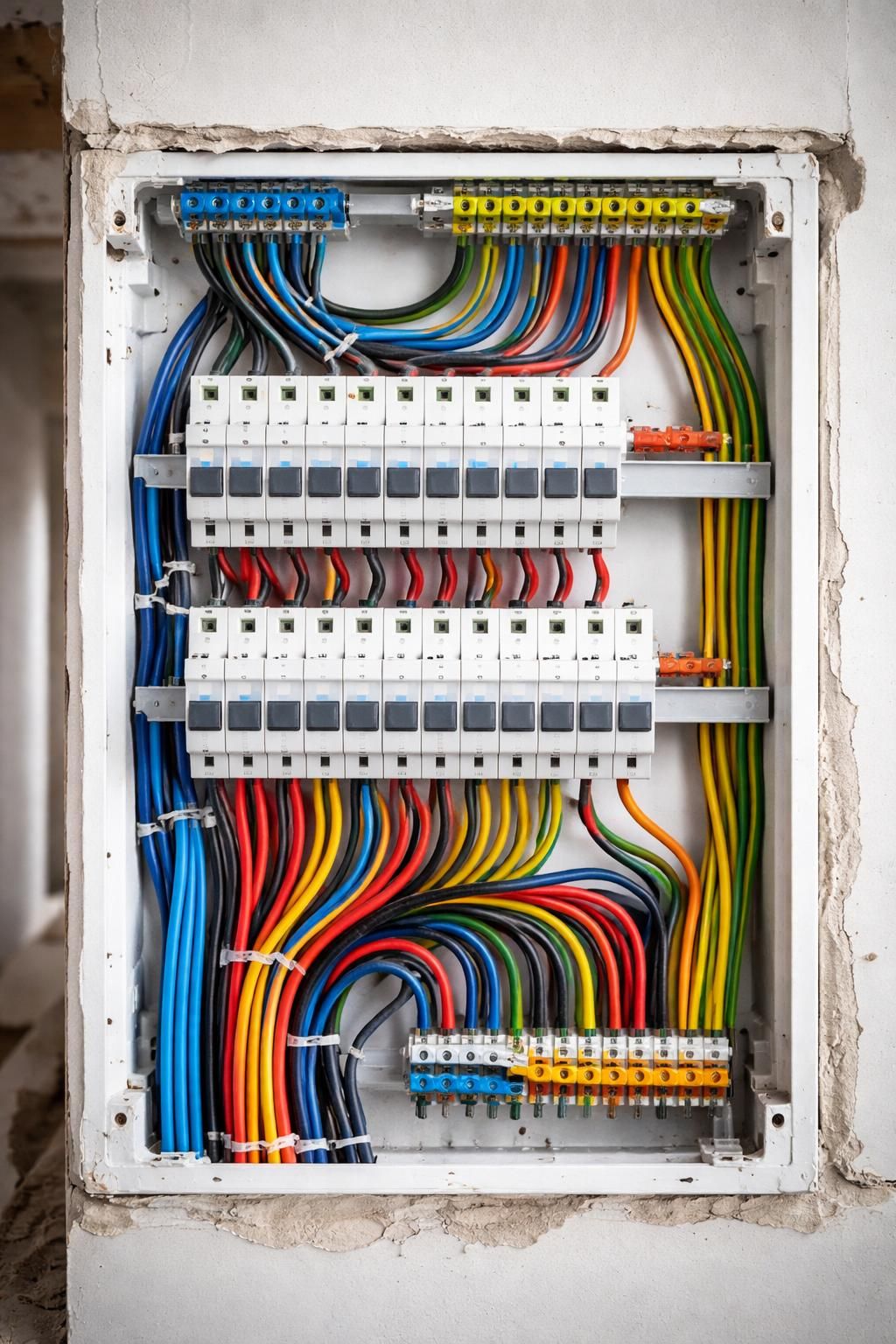

Protections adaptées selon chaque circuit
La mise en place de dispositifs de protection est une exigence réglementaire absolue. Voici les principaux éléments :
| Type de protection | Fonction | Exemple d’usage | Calibre courant (A) |
|---|---|---|---|
| Disjoncteur différentiel (30 mA) | Protection des personnes contre l’électrocution | Tous les circuits domestiques | 30 mA |
| Disjoncteur divisionnaire | Protège le circuit contre les surcharges et courts-circuits | Circuits éclairage, prises | 10 à 32 A selon circuit |
| Disjoncteur principal | Interruption générale de l’installation | Entrée de l’installation | Coupe-tout à valeur adaptée |
Bien dimensionner ces protections est vital pour éviter incidents et garantir longévité.
Bonnes pratiques pour le passage de câbles en rénovation : gaine, section et séparation des circuits
Le passage des câbles dans les murs ou cloisons existants nécessite une attention particulière pour respecter la norme NF C 15-100 et assurer la sécurité électrique. En rénovation, il est possible de recourir à plusieurs solutions, selon le bâti et la configuration.
Utilisation des gaines ICTA et règles de passage
Les câbles doivent impérativement être tirés dans des gaines ICTA (pour tubes isolants en PVC), ce qui facilite la protection mécanique et la maintenance. La norme limite le nombre de fils par gaine pour éviter les échauffements excessifs. Par exemple :
- Une gaine de diamètre 16 mm peut accueillir jusqu’à 7 fils 1,5 mm²
- Une gaine de diamètre 20 mm peut accueillir une dizaine de fils 2,5 mm²
Dans les zones difficiles, on privilégiera les câbles à haute flexibilité pour faciliter leur passage sans endommager la gaine ou les conducteurs.
Séparation entre courant fort et courant faible
Un point majeur en rénovation est la séparation stricte entre le courant fort (alimentation) et le courant faible (réseaux de communication, sonorisation). Ces circuits doivent être passés dans des gaines ou conduits séparés afin d’éviter les interférences et garantir une bonne qualité de signal.
Par exemple, les câbles RJ45 ou coaxiaux ne doivent jamais transiter dans la même gaine que les câbles d’alimentation 220 V sous peine de perturber les communications numériques.
Conseils pour le tirage et la fixation
Lors du passage des câbles en rénovation :
- Utilisez un lubrifiant spécifique pour faciliter le tirage dans les gaines longues ou sinueuses.
- Respectez des courbures d’au moins 8 fois le diamètre du câble pour préserver son intégrité.
- Fixez solidement les gaines en évitant toute tension sur les fils lors du montage.
- Dans les murs porteurs, privilégiez le passage par des saignées prévues ou des fourreaux pour limiter les impacts structurels.
Ces mesures pratiques facilitent une installation propre, sécurisée et conforme aux normes.
Solutions de connexion en rénovation : Wago, dominos et connecteurs rapides, avantages et inconvénients
Le choix des solutions de connexions est un point crucial pour assurer la fiabilité et la sécurité électrique dans une rénovation. Aujourd’hui, plusieurs options sont disponibles, chacune adaptée à un usage spécifique :
- Les dominos : traditionnels, ces petits blocs à vis assurent la jonction des fils. Ils restent peu coûteux mais sont parfois plus longs à installer et moins sûrs en cas d’entretien ou vibration.
- Les connecteurs rapides : ils utilisent un système à ressort ou levier pour fixer rapidement le fil. Ils permettent une installation plus rapide et une bonne tenue mécanique.
- Les bornes Wago : très appréciées des professionnels, ces bornes à levier garantissent un contact sûr, une installation rapide sans outil, et une excellente fiabilité dans le temps.
Choisir la bonne solution dépend du contexte, par exemple :
- En rénovation, où l’accès est parfois réduit, les bornes Wago facilitent grandement l’opération.
- Pour des connexions non sollicitées fréquemment, les dominos restent une option valide.
- Les connecteurs rapides sont un compromis entre simplicité et durabilité.
Il est important de toujours vérifier la compatibilité avec les sections de câble employées et de respecter les préconisations fabricants pour maintenir la sécurité électrique.
| Solution de connexion | Avantages | Inconvénients | Niveau de difficulté |
|---|---|---|---|
| Dominos | Coût réduit, large disponibilité | Installation plus longue, risque desserrage | Débutant |
| Connecteurs rapides | Installation rapide, bonne tenue | Moins flexible pour certains diamètres | Intermédiaire |
| Bornes Wago | Sûreté optimale, installation sans outil | Coût plus élevé | Intermédiaire |
Quel que soit le type choisi, une connexion soignée est primordiale pour éviter tout risque de surchauffe ou défaut à terme.
