En bref
- L’interrupteur différentiel 30 mA détecte les fuites de courant et contribue à la protection des personnes ; les disjoncteurs divisionnaires protègent les circuits contre les surcharges et les courts-circuits.
- Le choix du type (AC, A ou parfois F) dépend des équipements alimentés. Le calibre se détermine selon les règles de l’amont ou de l’aval prévues par la norme NF C 15-100.
- Un schéma de branchement clair distingue l’arrivée, l’interrupteur différentiel, les disjoncteurs, les neutres et les conducteurs de terre.
- Avant toute intervention, coupez l’alimentation et vérifiez l’absence de tension avec un vérificateur adapté. En cas de doute, faites appel à un électricien.

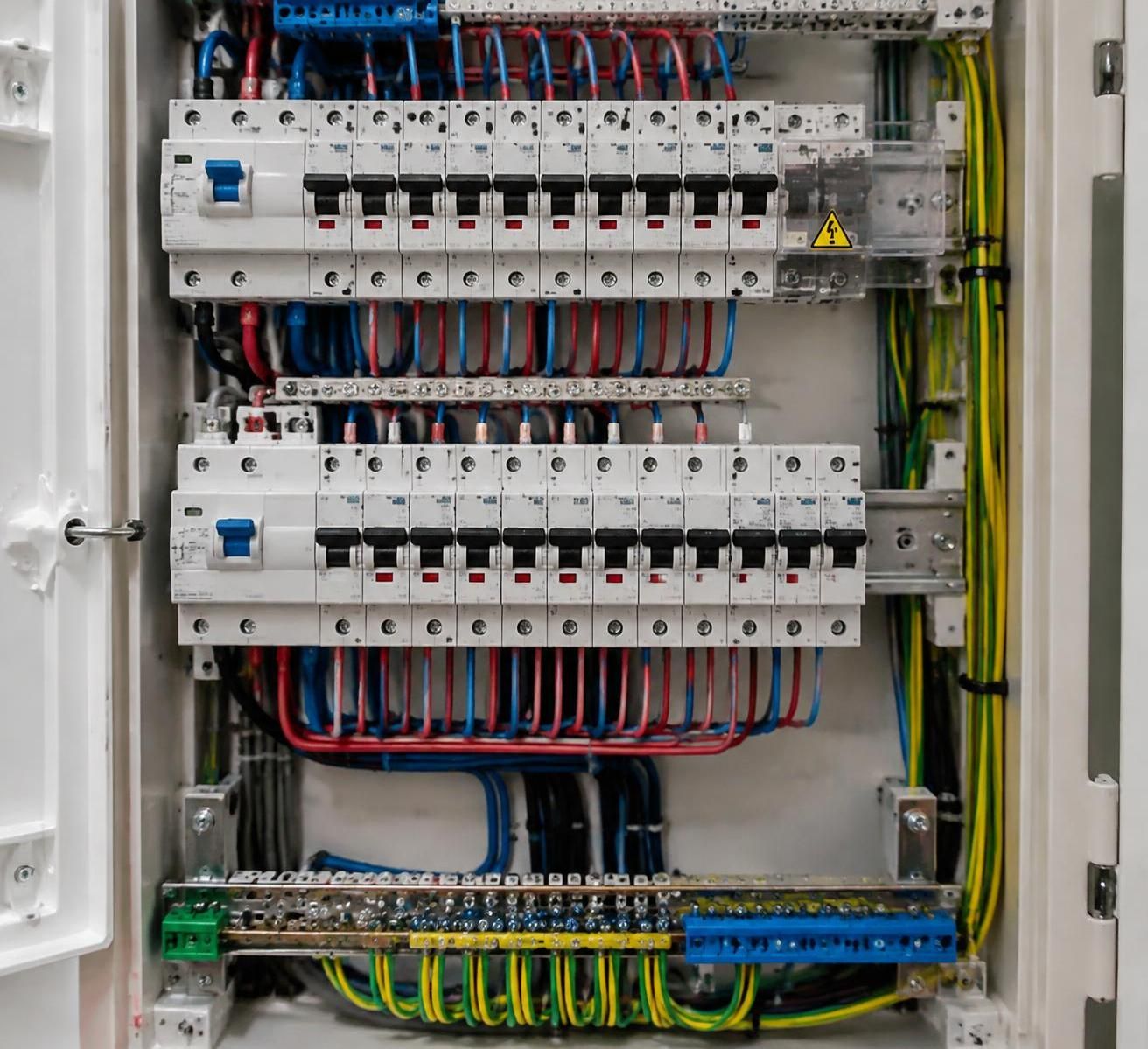

Interrupteur différentiel : rôle et protections dans le tableau électrique
Dans une installation électrique résidentielle, l’interrupteur différentiel compare le courant qui circule dans la phase avec celui qui revient par le neutre. Si une partie du courant s’échappe vers la terre, par exemple à cause d’un appareil défectueux, il détecte ce déséquilibre et coupe l’alimentation des circuits qu’il protège. La sensibilité courante des dispositifs domestiques est de 30 mA.
Il ne faut pas le confondre avec un disjoncteur divisionnaire. L’interrupteur différentiel assure la protection différentielle, mais ne protège pas à lui seul les câbles contre les surcharges ou les courts-circuits : chaque circuit doit aussi disposer d’un disjoncteur correctement dimensionné. Un disjoncteur différentiel réunit ces deux fonctions dans un même appareil, mais il ne remplace pas nécessairement l’organisation requise du tableau.
La norme NF C 15-100 prévoit notamment, dans les logements concernés, au moins deux dispositifs différentiels 30 mA et une répartition adaptée des circuits, avec au maximum huit circuits sous un même interrupteur différentiel. Les exigences exactes dépendent de la configuration et de l’édition applicable de la norme ; pour une rénovation importante ou une installation neuve, faites vérifier le projet par un professionnel.
Un exemple aide à comprendre le rôle du regroupement : si un défaut apparaît sur le lave-linge, seul le groupe de circuits situé en aval du dispositif concerné est coupé. Les autres parties du logement peuvent rester alimentées, à condition que l’éclairage et les prises aient été répartis entre plusieurs protections. Cette organisation limite les coupures générales et facilite le diagnostic.
Choisir le type et le calibre adaptés au schéma de branchement
Le choix repose sur deux critères : la nature des équipements et le calibre de l’appareil. Un modèle de type AC convient aux circuits usuels tels que l’éclairage, les prises standard ou certains volets roulants. Le type A détecte aussi certains courants résiduels produits par des appareils électroniques ; il est notamment prévu pour des circuits comme la plaque de cuisson et le lave-linge, selon les prescriptions applicables.
Pour une recharge de véhicule électrique, ne choisissez pas le différentiel sur la seule base d’une règle générale : le type requis dépend du dispositif de recharge, de sa détection de courant continu et des prescriptions du fabricant. Le type F peut être approprié pour certains équipements à variateur et réduire les déclenchements intempestifs, mais il ne constitue pas une exigence universelle pour toutes les pompes à chaleur ou bornes.
Le calibre se vérifie selon la méthode admise par la norme. Avec la règle de l’amont, le calibre de l’interrupteur différentiel doit être au moins égal à celui du disjoncteur de branchement. Avec la règle de l’aval, on additionne les calibres des disjoncteurs associés aux usages de forte puissance désignés par la règle, puis on ajoute la moitié de la somme des autres calibres.
Par exemple, pour une rangée comprenant un circuit de chauffage protégé à 20 A, des prises à 16 A et l’éclairage à 10 A, le calcul d’aval donne 20 + 0,5 × (16 + 10), soit 33 A. Un interrupteur différentiel de 40 A satisfait ce résultat, sous réserve de vérifier aussi l’autre règle, la compatibilité des appareils et les conditions réelles de l’installation.
| Élément du schéma | Fonction | Point de contrôle |
|---|---|---|
| Interrupteur différentiel 30 mA | Détecte un défaut de fuite à la terre | Type et calibre adaptés aux circuits |
| Disjoncteur divisionnaire | Protège un circuit contre les surintensités | Calibre cohérent avec la section du câble |
| Conducteur de protection | Relie les masses métalliques à la terre | Vert-jaune, raccordé à la barrette de terre |
| Peigne d’alimentation | Distribue l’alimentation entre appareils compatibles | Respecter le modèle et le sens de raccordement prévus |

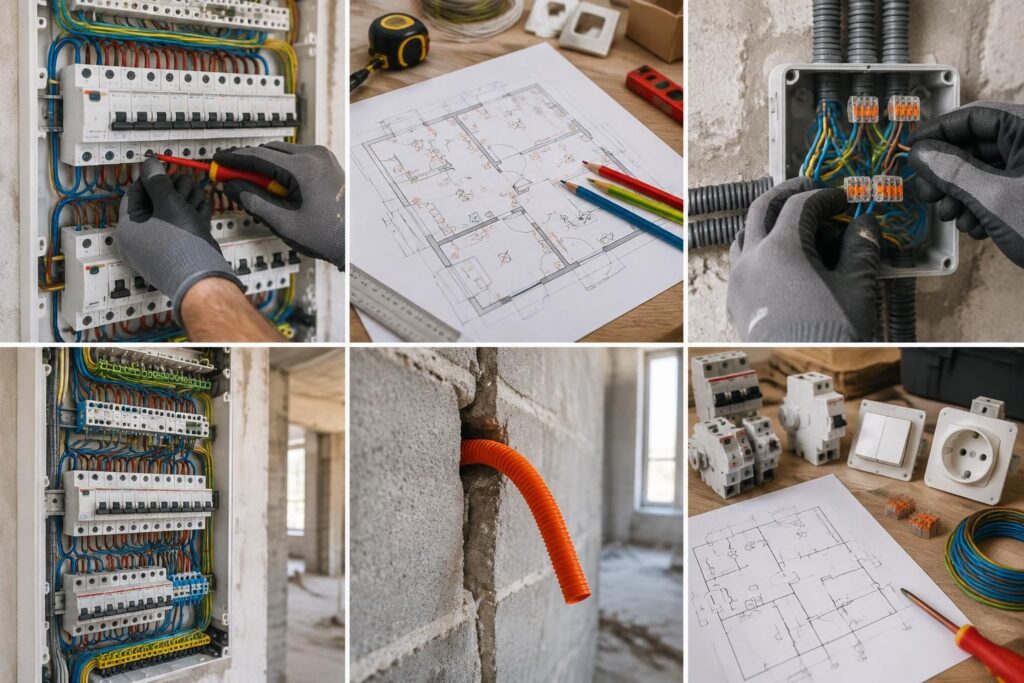

Lire un schéma de câblage électrique avant l’installation
Un schéma unifilaire représente chaque circuit par une ligne, même si plusieurs conducteurs le composent. Il indique généralement la protection, la section des conducteurs et la destination du circuit. Le schéma multifilaire détaille séparément phase, neutre et terre ; il aide à comprendre les raccordements. Le plan architectural, lui, situe les équipements dans les pièces : prises, éclairages et commandes.
Pour suivre le cheminement, lisez d’abord l’arrivée générale, puis l’alimentation de l’interrupteur différentiel et enfin les disjoncteurs placés en aval. Chaque circuit doit être clairement identifié. Les neutres associés aux circuits protégés par un même différentiel doivent revenir sur le groupe de bornes correspondant ; mélanger des neutres entre deux groupes peut provoquer des déclenchements inexpliqués.
Les couleurs normalisées aident au repérage : le bleu est réservé au neutre, le vert-jaune au conducteur de protection, tandis que la phase est généralement brune, noire ou rouge. Les couleurs ne remplacent jamais une vérification, surtout dans une installation ancienne ou modifiée. Dans le logement, les sections dépendent de l’usage et de la protection ; à titre courant, l’éclairage est souvent réalisé en 1,5 mm² et les prises en 1,5 ou 2,5 mm² selon le calibre et le nombre de socles autorisés.
Dans les gaines, ne forcez pas l’ajout de conducteurs : le remplissage, le diamètre, le rayon de courbure et les conditions de pose doivent rester conformes aux règles applicables. Les circuits de puissance ne se mélangent pas librement avec les réseaux de communication à faible courant ; prévoyez des conduits ou compartiments séparés et respectez les distances prescrites. Un repérage durable au tableau rend chaque intervention ultérieure plus sûre.
Pour un exemple de lecture, imaginez une ligne notée « prises séjour, 2,5 mm², 20 A ». Elle relie un disjoncteur identifié à un circuit précis, tandis que le neutre et la terre suivent leurs borniers dédiés. C’est cette correspondance entre appareil, conducteurs et destination qui rend le schéma réellement exploitable.
Installer l’interrupteur différentiel : étapes et matériel
Le niveau de difficulté est intermédiaire à avancé : le geste paraît simple, mais une erreur de raccordement peut supprimer une protection ou exposer à un choc électrique. Le matériel comprend un interrupteur différentiel compatible avec le tableau, des peignes ou conducteurs de raccordement adaptés, un tournevis isolé, un outil de dénudage et un vérificateur d’absence de tension approprié.
- Préparez le tableau : identifiez les circuits et contrôlez la place disponible. Repérez l’arrivée et les appareils concernés à partir du schéma, sans vous fier uniquement à la couleur des fils.
- Mettez hors tension : manœuvrez le disjoncteur général, empêchez toute remise sous tension accidentelle et vérifiez l’absence de tension avec un appareil adapté. Certaines parties situées en amont peuvent rester alimentées : n’intervenez jamais sur les bornes scellées ou l’arrivée du distributeur.

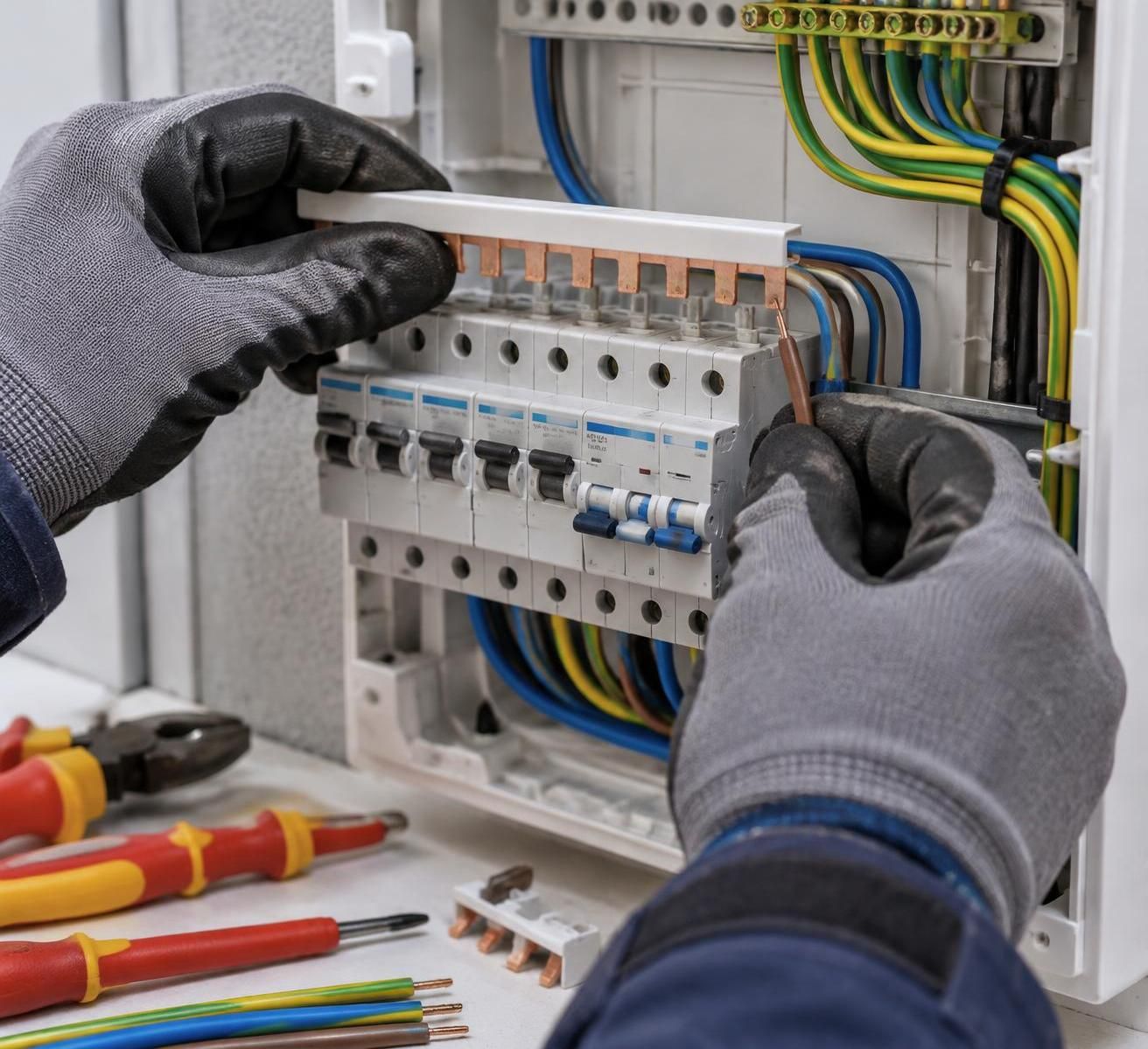

- Fixez l’appareil : installez-le en tête du groupe de circuits sur le rail prévu, en respectant le sens d’alimentation indiqué par le fabricant. Les peignes doivent être compatibles avec les appareils et correctement protégés.
- Raccordez et contrôlez : reliez l’alimentation en amont, puis les disjoncteurs en aval selon le schéma du fabricant. Vérifiez le serrage au couple indiqué, l’absence de cuivre apparent et la séparation des neutres par groupe différentiel.
- Repérez les départs : indiquez la destination de chaque disjoncteur et conservez le schéma dans ou près du tableau. Ne remettez sous tension qu’après contrôle de l’ensemble des raccordements.
Dans le tableau, le conducteur de terre vert-jaune rejoint la barrette de terre ; il ne traverse pas l’interrupteur différentiel. Les peignes de phase et de neutre, lorsqu’ils sont utilisés, doivent être installés selon le matériel prévu. Les connecteurs rapides et les borniers conviennent uniquement si leur usage, leur section admissible et leur mode de montage sont compatibles avec le tableau ; un domino ordinaire n’est pas un substitut automatique à un peigne de distribution.
Les fils issus des gaines peuvent arriver par le bas ou par les passages prévus par le coffret. Évitez de les pincer, de les tendre ou de percer un mur porteur sans vérifier les contraintes structurelles et les réseaux présents. Pour une gaine existante déjà chargée, un passage forcé risque d’endommager l’isolant : il vaut mieux créer un cheminement conforme que tirer sur les conducteurs.
Vérifications, essais et sécurité électrique après câblage
Avant la remise sous tension, contrôlez le repérage, le serrage et la continuité des conducteurs de protection. La sécurité électrique dépend aussi des disjoncteurs associés : leur calibre doit être cohérent avec la section des câbles et l’usage du circuit. À titre indicatif, l’éclairage résidentiel est fréquemment protégé au plus à 16 A avec du 1,5 mm², tandis que les circuits spécialisés requièrent des sections et calibres adaptés à leur puissance et aux règles en vigueur.
Une fois l’installation refermée et remise en service, actionnez le bouton « test » de l’interrupteur différentiel selon la périodicité indiquée par son fabricant. Il doit déclencher ; sinon, cessez d’utiliser les circuits concernés et demandez un contrôle professionnel. Ce bouton vérifie le mécanisme de déclenchement, mais ne remplace pas les mesures électriques réalisées avec des instruments adaptés.
Si le dispositif déclenche dès qu’un circuit est rétabli, abaissez les disjoncteurs placés en aval, réarmez le différentiel, puis remontez les départs un à un. Le circuit qui provoque le nouveau déclenchement est à isoler ; débranchez les appareils accessibles sans ouvrir de boîtes ou de prises sous tension. Une fuite d’isolement, un appareil défectueux ou un neutre mal associé peuvent produire des symptômes similaires, d’où l’intérêt d’un diagnostic méthodique.
Pour comprendre visuellement l’organisation d’un tableau et ses protections, une vidéo pédagogique peut compléter le schéma, sans remplacer les consignes du fabricant ni la norme applicable.
Confiez les travaux à un électricien si le tableau est ancien, si les conducteurs sont abîmés, si l’installation comporte des modifications non repérées ou si vous ne pouvez pas garantir une mise hors tension sûre. Pour une installation neuve, la conformité doit suivre les démarches réglementaires, notamment l’attestation Consuel lorsqu’elle est requise. Un câblage lisible, vérifié et documenté est le meilleur point de départ pour une installation fiable.
