En bref
- Une minuterie d’escalier allume l’éclairage pour une durée réglable, puis l’éteint automatiquement.
- Les montages dits « 3 fils » et « 4 fils » ne se distinguent pas toujours de la même manière selon les fabricants : il faut suivre le schéma électrique livré avec l’appareil.
- Dans un montage courant, les boutons-poussoirs sont raccordés en parallèle et commandent l’entrée de déclenchement de la minuterie.
- Pour un circuit d’éclairage résidentiel, les conducteurs sont généralement en 1,5 mm², avec une protection adaptée et un conducteur de terre distribué aux luminaires qui en ont besoin.
- La mise hors tension, la vérification d’absence de tension et le respect de la NF C 15-100 sont indispensables ; en cas de doute, confiez le branchement à un professionnel.
Comprendre le fonctionnement d’une minuterie d’escalier avant le câblage
Une minuterie d’escalier commande l’allumage temporaire d’un ou de plusieurs points lumineux. Une pression sur un bouton-poussoir déclenche une temporisation d’éclairage : la lampe reste alimentée pendant un temps réglé, puis le dispositif coupe automatiquement le circuit. Cette solution convient aux paliers, aux couloirs et à l’éclairage de cage d’escalier, notamment lorsque plusieurs commandes sont réparties sur différents niveaux.
Dans l’immeuble de Mme Lenoir, par exemple, un bouton est installé à chaque palier. Chaque pression doit produire le même résultat : allumer toutes les lampes concernées, quel que soit l’étage où se trouve l’occupante. Les boutons sont donc généralement raccordés en parallèle sur l’entrée de commande, plutôt qu’en série. Cette disposition permet à n’importe quel bouton de déclencher le même cycle.
Les éléments du circuit et leur rôle
Une installation comprend habituellement une minuterie modulaire placée dans le tableau électrique ou un appareil adapté à une boîte de dérivation, des boutons-poussoirs, des luminaires et les conducteurs qui relient ces éléments. La minuterie possède une alimentation, une entrée de commande et une sortie qui pilote la charge, mais l’emplacement et le nom des bornes varient selon le modèle.
Le vocabulaire inscrit sur l’appareil mérite une lecture attentive. « L » désigne souvent la phase, « N » le neutre, une borne marquée d’un symbole de commande ou d’une lettre comme « S » peut recevoir le retour des boutons, et une borne de sortie alimente les lampes. Ces repères ne sont pas universels : la notice du fabricant fait foi, même si un ancien appareil utilisait une autre disposition.

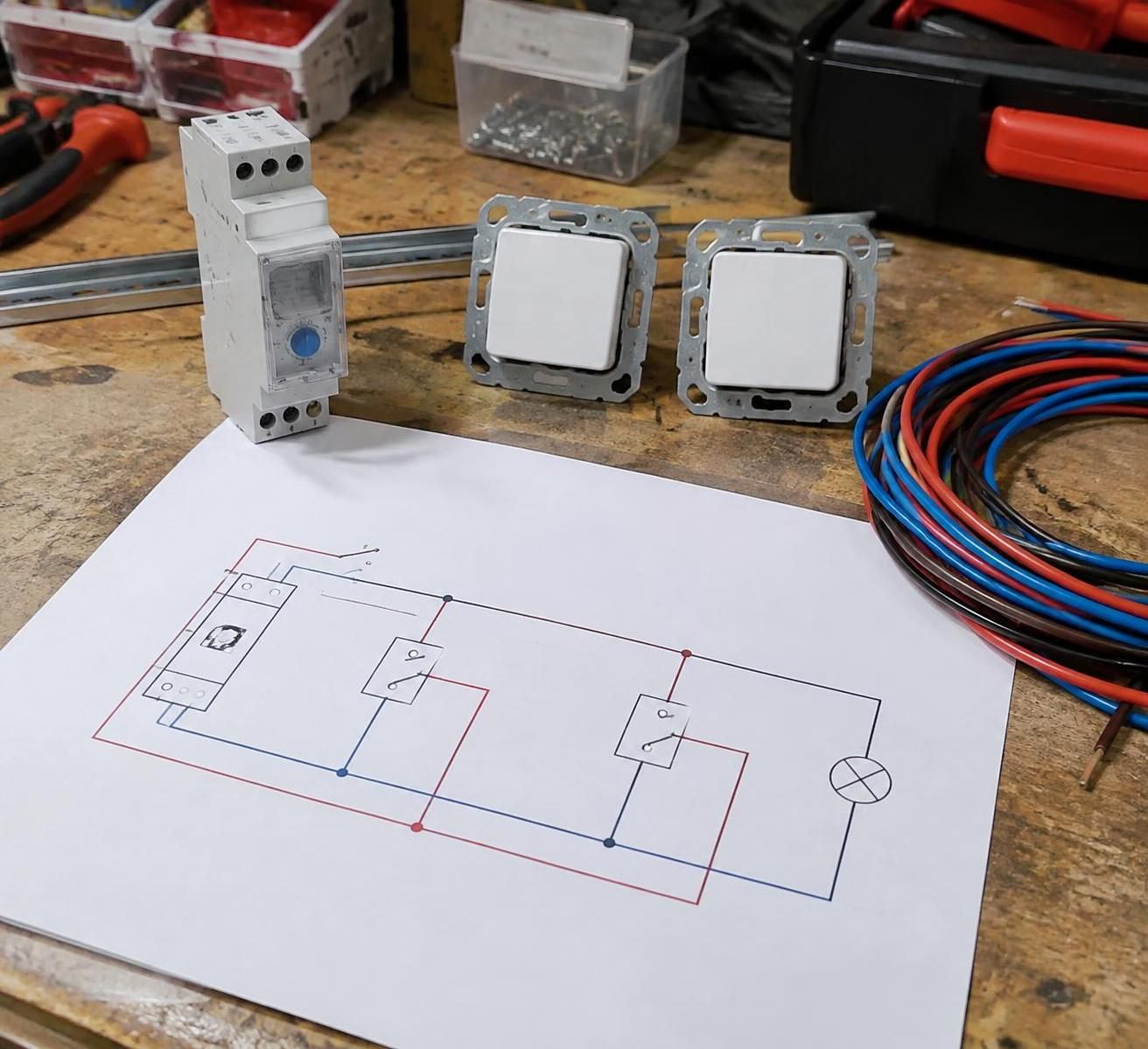

Lire et dessiner le schéma électrique
Un schéma unifilaire représente un circuit par une ligne simplifiée et indique les protections ainsi que les équipements principaux. Le schéma multifilaire détaille chaque conducteur et facilite le repérage de la phase, du neutre, du retour de commande et du retour lampe. Le plan architectural, lui, situe les boutons et les points lumineux sur les niveaux du bâtiment, sans toujours décrire tous les raccordements.
Pour dessiner le principe, commencez par placer la protection du circuit, puis l’alimentation de la minuterie, les boutons-poussoirs raccordés à l’entrée de commande, et enfin la sortie de puissance vers les lampes. Ajoutez le neutre aux équipements qui en ont besoin et le conducteur de protection jusqu’aux luminaires concernés. Ce dessin fonctionnel aide à comprendre les rôles, mais ne remplace pas le diagramme de bornes du modèle installé.
Le niveau de difficulté est intermédiaire : le principe est accessible, mais l’identification d’une installation existante et la compatibilité des appareils exigent de la méthode. Le point essentiel est de raisonner par fonction de conducteur, sans déduire les raccordements de la seule couleur ou du nombre de fils.
Schéma de câblage d’une minuterie d’escalier en montage courant à quatre conducteurs
Le terme « montage à quatre fils » est employé pour plusieurs architectures. Il décrit souvent une installation où les fonctions de phase, de neutre, de commande et de sortie vers les lampes sont distribuées séparément, mais cette appellation ne suffit pas à identifier les bornes. Avant toute installation de minuterie, comparez donc le schéma imprimé sur l’appareil à celui de l’installation, puis vérifiez que le modèle accepte la commande par boutons-poussoirs utilisée.
Repérer les fonctions avant de raccorder
Dans un montage courant, la minuterie reçoit une alimentation permanente, généralement phase et neutre. Les boutons-poussoirs envoient une impulsion à l’entrée de commande, tandis que le contact de sortie de l’appareil alimente la phase commutée des luminaires. Le neutre rejoint directement les luminaires, et le conducteur de protection vert-jaune est maintenu jusqu’aux équipements qui en nécessitent un.
Les couleurs normalisées facilitent le repérage : le bleu est réservé au neutre et le vert-jaune au conducteur de protection. La phase est généralement brune, noire ou rouge ; un retour de commande ou une phase commutée peut utiliser une autre couleur autorisée, par exemple orange ou violet, à condition qu’elle ne soit pas confondue avec le neutre ou la terre. Une couleur ne prouve toutefois jamais qu’un fil est correctement raccordé : contrôlez sa fonction.
Étapes de principe pour lire le raccordement
-
Identifiez l’alimentation. Repérez la phase et le neutre qui alimentent la minuterie depuis le circuit protégé. Ne raccordez aucun conducteur avant d’avoir coupé le disjoncteur concerné et vérifié l’absence de tension avec un appareil approprié.
-
Suivez le circuit des boutons. Les poussoirs sont normalement câblés en parallèle : une pression sur l’un d’eux doit transmettre une impulsion à l’entrée prévue. Vérifiez sur la notice si la commande attend une phase, un contact libre de potentiel ou un autre type de signal.
-
Repérez la sortie vers les lampes. Le contact de la minuterie établit temporairement le passage de la phase vers le circuit d’éclairage. Le neutre est distribué séparément lorsque le schéma du luminaire et celui de l’appareil le prévoient.
-
Contrôlez la terre et le regroupement des lampes. Les luminaires concernés doivent être raccordés selon leur classe électrique et les règles applicables. Un appareil de classe I doit notamment disposer d’un conducteur de protection continu.
Cette séquence décrit le raisonnement, pas une correspondance universelle entre bornes : certains modules intègrent un contact différent ou demandent une alimentation particulière. Une erreur classique consiste à connecter le retour des boutons sur la sortie lampe parce que les bornes paraissent voisines. Le repérage par schéma et par fonction évite cette confusion.
Sur un circuit résidentiel, la NF C 15-100 encadre notamment les circuits d’éclairage et leurs protections. Une section de 1,5 mm² est couramment utilisée pour l’éclairage, avec une protection adaptée à la section et à la conception du circuit ; les limites précises doivent être vérifiées pour l’installation concernée. Dans les parties communes d’un immeuble, les prescriptions du bâtiment et le périmètre de l’installation peuvent différer d’un logement individuel.
Pour un montage réellement reproductible, le schéma du fabricant doit être suivi borne par borne. En cas de contradiction avec le câblage en place ou d’identification incertaine, interrompez l’intervention et faites contrôler le circuit.
Montage à trois fils : comprendre les variantes avant de remplacer l’appareil
Un câblage minuterie dit « à trois fils » peut désigner une architecture particulière où certaines fonctions partagent un conducteur, ou simplement la manière dont un fabricant compte les liaisons nécessaires. Le nombre annoncé ne constitue donc pas une règle de raccordement suffisante. Deux appareils portant des appellations similaires peuvent exiger des connexions différentes, surtout lorsqu’ils ne partagent ni le même principe de commande ni la même configuration de bornes.
Cette nuance est importante en rénovation. Dans une cage d’escalier ancienne, un électricien peut découvrir une minuterie avec des fils repérés par leur couleur, mais sans indication fiable de leur fonction. Le remplacement « fil pour fil » paraît rapide, pourtant il peut mettre l’entrée de commande en contact avec la sortie de puissance, ou alimenter un appareil incompatible. Il faut d’abord établir un schéma de l’existant, puis le comparer à celui du nouvel équipement.
Comment comparer les deux schémas
Sur une feuille, reproduisez les bornes de l’ancienne minuterie et notez chaque conducteur à partir de sa fonction vérifiée : alimentation, neutre, commande, départ vers les lampes. Faites ensuite la même opération pour le nouvel appareil. Si celui-ci demande un neutre à un emplacement où aucun neutre n’est disponible, ou si le type de commande ne correspond pas, le remplacement n’est pas direct. Un module compatible ou une reprise du câblage peut être nécessaire.
Dans un montage où les poussoirs commandent une entrée dédiée, leur contact momentané ferme le circuit de commande pendant l’appui. La minuterie mémorise alors le déclenchement pendant la durée réglée. D’autres architectures utilisent un schéma différent, parfois avec une interaction entre boutons, lampe et minuterie ; c’est précisément pourquoi un dessin générique ne doit pas être transposé sans vérification.
Repérer les erreurs fréquentes et les éviter
-
Confondre bouton-poussoir et interrupteur. Un poussoir revient au repos lorsqu’on le relâche ; un interrupteur conserve sa position. Un modèle inadapté peut empêcher le fonctionnement normal ou modifier le comportement de la temporisation.
-
Se fier uniquement aux couleurs. Une installation ancienne peut ne pas respecter les conventions actuelles, ou avoir été modifiée. Chaque conducteur doit être identifié avec une méthode de contrôle sûre, sans travail sous tension.
-
Supposer que tous les luminaires se raccordent de la même façon. La présence de drivers LED, de voyants dans les boutons ou de charges particulières peut influencer le choix de minuterie. Vérifiez la compatibilité avec la charge minimale et maximale indiquée par le fabricant.
-
Modifier le circuit sans vérifier la protection. Le calibre du disjoncteur, la section des fils et l’état des connexions doivent être cohérents. Une minuterie neuve ne corrige pas une protection inadaptée ou un conducteur détérioré.
Si plusieurs fils arrivent dans la boîte, ne les regroupez pas au hasard pour « obtenir trois fils ». Le schéma doit représenter les fonctions et les liaisons réelles, y compris les dérivations vers les étages. La prudence consiste à suspendre le remplacement lorsque le tracé ne peut pas être établi clairement.
Le montage à trois fils est donc surtout un repère de documentation, pas une recette universelle. Pour choisir le bon appareil, la compatibilité des bornes et du mode de commande compte davantage que l’étiquette commerciale.
Choisir les conducteurs, les connexions et le passage en gaine
La fiabilité d’une installation de minuterie dépend aussi de la qualité des liaisons et de leur cheminement. Dans un logement, le câblage d’éclairage est généralement réalisé en cuivre de 1,5 mm², avec des conducteurs adaptés à la méthode de pose. La NF C 15-100 fixe le cadre applicable aux installations résidentielles ; il faut tenir compte de la protection du circuit, de son nombre de points lumineux et des conditions de pose réelles, plutôt que choisir la section au seul aspect du câble.
Règles de passage et séparation des circuits
Les conducteurs doivent être protégés mécaniquement dans les zones où ils risquent d’être endommagés, et posés dans une gaine ou un conduit adapté lorsque la méthode de pose l’exige. Le nombre de fils admissible dans une gaine dépend de son diamètre, de la section, de la longueur et de la facilité de tirage : une gaine trop remplie rend le remplacement difficile et peut abîmer l’isolant. Il n’existe pas de nombre pratique unique valable pour toutes les configurations ; référez-vous aux règles de dimensionnement et aux prescriptions du matériel.
Le courant fort, comme le circuit d’éclairage en 230 V, doit être séparé des circuits de communication et de très basse tension, sauf disposition explicitement autorisée par les règles applicables et les conduits employés. Dans une cloison, repérez le cheminement avant de percer et évitez les trajectoires obliques imprévisibles. Un mur porteur ne doit pas être saigné sans vérification : profondeur, structure et règles du bâtiment peuvent imposer une autre solution.
Une gaine ICTA existante peut faciliter le passage, à condition de vérifier qu’elle n’est ni écrasée ni déjà saturée. Pour une rénovation, un tire-fil et un lubrifiant compatible peuvent aider, mais une traction excessive risque de détériorer l’isolant ou de coincer les conducteurs. Si le chemin est bloqué, mieux vaut ouvrir un accès contrôlé ou prévoir une nouvelle route que forcer le câble.

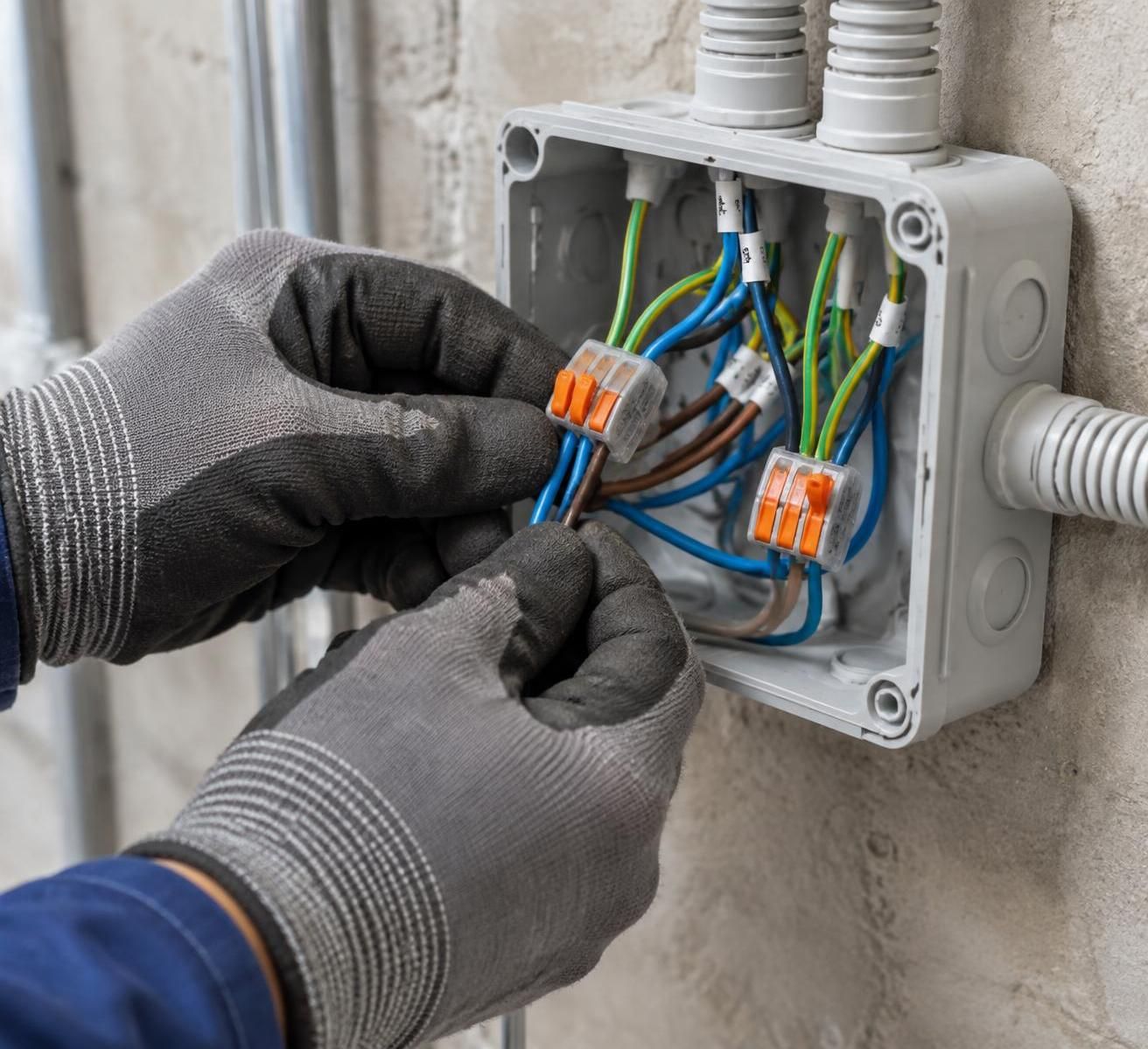

Choisir les connexions adaptées
| Solution | Atout principal | Point de vigilance |
|---|---|---|
| Connecteur à levier de type Wago | Raccordement pratique et contrôle visuel de l’insertion | Choisir le modèle correspondant au type et à la section des conducteurs |
| Domino à vis | Solution simple et largement connue | Respecter le serrage et éviter d’endommager les brins d’un conducteur souple |
| Connecteur rapide à insertion | Montage rapide sur les conducteurs compatibles | Vérifier la plage de sections et la réutilisabilité indiquées par le fabricant |
Quelle que soit la solution, les raccords doivent être logés dans une enveloppe adaptée et rester accessibles lorsqu’ils doivent pouvoir être contrôlés. La longueur de cuivre dénudée doit correspondre au repère du connecteur ; aucun cuivre nu ne doit dépasser, et aucun isolant ne doit être coincé dans la zone de contact. Le mélange de conducteurs rigides et souples n’est permis que si le connecteur est prévu pour cela.
Un raccordement propre, une gaine correctement dimensionnée et une séparation nette des réseaux rendent les dépannages futurs plus sûrs et plus rapides.
Contrôler le branchement électrique et sécuriser la mise en service
La sécurité électrique commence avant l’ouverture du tableau. Coupez le disjoncteur qui alimente le circuit et empêchez toute remise sous tension accidentelle. Vérifiez ensuite l’absence de tension avec un vérificateur adapté, contrôlé avant et après l’essai selon sa procédure d’utilisation ; un détecteur sans contact peut aider au repérage, mais ne remplace pas cette vérification.
Une minuterie ne doit jamais être raccordée ou testée avec des conducteurs accessibles sous tension. Si l’intervention concerne un tableau collectif, un circuit commun à plusieurs logements ou une installation dont la coupure n’est pas clairement identifiée, l’intervention revient à une personne compétente. Les opérations de raccordement et de contrôle nécessitent des pratiques et une habilitation adaptées au contexte.
Contrôles avant remise sous tension
Avant de refermer le tableau ou la boîte, comparez chaque conducteur au schéma du fabricant et au relevé de l’installation. Vérifiez le maintien des connexions, l’absence de cuivre apparent, l’intégrité des gaines et la continuité du conducteur de protection lorsqu’elle est requise. Assurez-vous aussi que la minuterie est réglée pour le type de commande et de charge raccordés.
La remise sous tension ne se fait qu’après fermeture des enveloppes et dégagement de la zone de travail. Testez ensuite les boutons un par un : chaque pression doit déclencher l’éclairage, et les lampes doivent s’éteindre à la fin du délai choisi. Ajustez la temporisation en fonction de l’usage ; dans une cage d’escalier fréquentée, un temps trop court gêne le déplacement, tandis qu’une durée excessive laisse inutilement les lampes allumées.
Si l’éclairage reste constamment allumé, s’éteint immédiatement ou ne réagit qu’à certains poussoirs, coupez de nouveau l’alimentation avant toute inspection. Les causes possibles incluent un poussoir défectueux, une erreur de raccordement, un appareil non compatible avec la charge ou une connexion desserrée. Des lampes LED peuvent également révéler une incompatibilité ou un courant résiduel selon le modèle de minuterie ; la notice précise les charges admissibles et les accessoires éventuels.
Quand faire appel à un professionnel
Faites intervenir un électricien si les conducteurs ne peuvent pas être identifiés, si les couleurs ne correspondent pas aux fonctions attendues, si le tableau présente des traces d’échauffement ou si le circuit dessert plusieurs zones dont les protections sont inconnues. Un professionnel est également recommandé pour une installation collective, une rénovation importante, une modification de cloison porteuse ou tout défaut qui persiste après un contrôle hors tension.
La NF C 15-100 constitue une référence essentielle pour la conception et la réalisation des installations électriques résidentielles, mais l’application concrète dépend de la configuration, de la date et du périmètre des travaux. Elle ne se résume pas à choisir un câble de 1,5 mm² : protections, mise à la terre, modes de pose, connexions et vérifications participent tous à la sécurité électrique.
Un contrôle final méthodique doit confirmer trois choses : les commandes fonctionnent depuis chaque niveau, les lampes respectent la temporisation et aucune connexion ne présente d’échauffement ou de jeu. Si l’un de ces points ne peut être validé sans exposition à un risque, laissez le circuit hors service et confiez le diagnostic à un professionnel.
