En bref :
- Comprendre les symboles électriques normalisés est essentiel pour déchiffrer n’importe quel schéma électrique maison de manière fiable et sécurisée.
- Différencier les types de plans (unifilaire, multifilaire, architectural) vous permettra d’adapter votre lecture selon le besoin de détail et le contexte de votre rénovation.
- La lecture des circuits électriques inclut la reconnaissance des composants, des connexions et la vérification de la conformité aux normes électriques, notamment la NF C 15-100.
- Le respect des règles de passage des câbles en gaine et la bonne sélection des sections de fils et des protections assurent la sécurité électrique et la pérennité de l’installation.
- L’utilisation des solutions de connexion adaptées (Wago, domino, connecteurs rapides) facilite les interventions et la fiabilité des raccordements.
- La sécurité électrique doit toujours primer : avant toute manipulation, coupez le courant et vérifiez l’absence de tension ; en cas de doute, faites appel à un professionnel.
Comprendre les symboles électriques normalisés pour déchiffrer un schéma électrique maison
La capacité à lire un schéma électrique commence par une base incontournable : la maîtrise des symboles utilisés pour représenter les différents éléments d’une installation électrique. Ces symboles sont uniformisés selon des normes internationales et nationales, notamment la norme NF C 15-100 en France, garantissant une interprétation claire et universelle.
Parmi les symboles à connaître, on distingue notamment ceux représentant les prises de courant, les interrupteurs, les points lumineux, les tableaux électriques et les dispositifs de protection. Par exemple, une prise standard est symbolisée par un cercle avec deux barres parallèles et parfois un trait indiquant la terre. L’interrupteur simple est souvent représenté par un cercle avec un trait oblique, tandis que le symbole d’un va-et-vient comporte deux « V » inversés.
Cette standardisation permet non seulement de faciliter la lecture mais aussi d’éviter les erreurs lors des interventions. Une mauvaise interprétation peut avoir des conséquences graves, telles qu’un mauvais raccordement, conduisant à des risques d’électrocution ou d’incendie. C’est pourquoi, avant toute lecture approfondie du plan électrique, il est recommandé d’avoir à portée de main un guide des symboles ou un référentiel conforme.
Pour illustrer, prenons l’exemple d’un point lumineux. Sur un schéma, il est généralement matérialisé par un cercle avec une croix à l’intérieur. Si ce symbole apparaît relié à plusieurs interrupteurs (dont un peut être un va-et-vient), cela indique la possibilité de commander l’éclairage depuis plusieurs endroits, fréquents dans les couloirs ou les escaliers. Comprendre cette représentation est essentiel pour planifier le câblage et réaliser une installation conforme.
En complément, il ne faut pas négliger la codification colorée des fils dans un schéma. En électricité domestique, les couleurs normalisées sont les suivantes : le rouge, marron ou noir pour la phase (conducteur actif), le bleu pour le neutre, et le vert/jaune pour la terre. Cette convention est impérative pour travailler en sécurité et s’assurer que chaque conducteur remplit bien sa fonction.
En résumé, la connaissance des symboles et du code couleur est le premier pas vers une lecture fiable et sécurisée d’un schéma électrique maison, permettant de comprendre la disposition des éléments, les interactions entre les dispositifs et de préparer un chantier en toute confiance.
Les différents types de schémas électriques : unifilaire, multifilaire et plan architectural
Pour lire efficacement un schéma électrique maison, il est primordial d’identifier le type de plan devant vous. En général, trois types principaux sont utilisés dans le résidentiel, chacun avec un objectif spécifique et un niveau de détail différencié.
Le schéma unifilaire : une représentation simplifiée des circuits électriques
Le schéma unifilaire est la forme la plus utilisée pour la lecture rapide et la compréhension globale. Chaque circuit électrique est représenté par un seul trait, même si dans la réalité plusieurs fils sont présents. Ce trait est souvent accompagné d’un chiffre indiquant le nombre de conducteurs composant le circuit (par exemple 3 pour phase, neutre et terre).
Ce type de plan permet de visualiser la répartition des différents circuits depuis le tableau électrique : éclairage, prises, circuits spécialisés (four, lave-linge). La simplicité de ce plan facilite la localisation rapide des sources, protections, et charges, tout en mettant en évidence l’organisation générale. Il est particulièrement apprécié lors des phases de diagnostic ou d’appel d’offres.
Le schéma multifilaire : l’analyse détaillée des connexions
Le schéma multifilaire, quant à lui, offre un niveau de détail plus poussé. Chaque fil est tracé individuellement, avec sa couleur correspondant à sa fonction, et ses connexions précises dans les boîtes de dérivation ou les appareillages. C’est ce type de plan qui permet de maîtriser des montages complexes, notamment les circuits va-et-vient, télérupteurs, ou domotique.
Ce plan est indispensable pour la réalisation technique et la vérification du câblage lors de la mise en œuvre. Par exemple, dans le cas d’un va-et-vient, le schéma multifilaire montre clairement le passage des navettes entre interrupteurs et la manière dont elles sont raccordées, évitant les erreurs fréquentes. La norme NF C 15-100 recommande son utilisation dans les installations modernes pour garantir la conformité et la traçabilité.

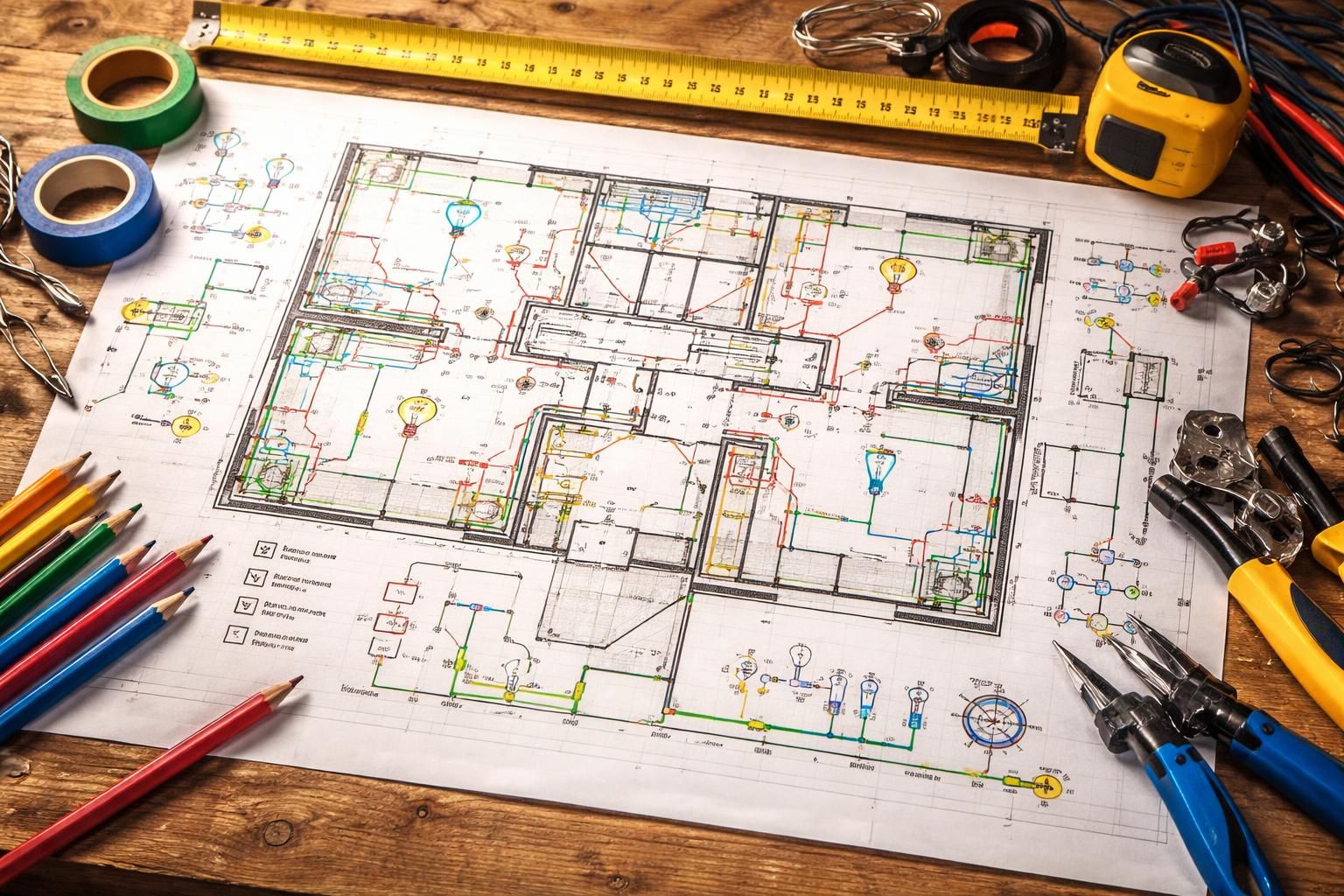

Le plan architectural ou plan d’implantation : localiser les équipements
Enfin, le plan architectural associe le schéma électrique au plan du bâtiment, indiquant précisément l’emplacement des prises, interrupteurs et luminaires dans les pièces. Ce document est essentiel pour la préparation du chantier : il guide les professionnels lors du passage des gaines, de l’encastrement des boitiers, et du positionnement final des appareillages.
Il ne montre pas les connexions en détail mais facilite la communication entre les corps de métiers. Respecter les règles de passage en gaine (pas plus de 8 fils par gaine, séparation stricte entre courant fort et courant faible) est un point fondamental visible sur ce type de plan, assurant la sécurité électrique suivant la norme NF C 15-100.
En somme, chaque type de schéma répond à un usage bien précis. Un bricoleur devra maîtriser au minimum le schéma unifilaire et architectural, tandis qu’un électricien professionnel s’appuiera sur les plans multifilaires pour une exécution sans faille.
Tableau comparatif des types de schémas électriques
| Type de schéma | Utilisation principale | Avantages | Niveau de détail |
|---|---|---|---|
| Schéma unifilaire | Vue d’ensemble des circuits | Simplicité, rapide à analyser | Faible – Un seul trait par circuit |
| Schéma multifilaire | Détail du câblage et des connexions | Précis, adapté aux montages complexes | Élevé – Chaque fil est tracé |
| Plan architectural | Implantation des équipements | Aide à la pose et à la localisation | Moyen – Position mais pas connexions |
Lecture et décryptage des circuits électriques dans un schéma de maison
Une étape clé dans la lecture d’un schéma électrique maison consiste à suivre le cheminement des circuits, depuis le tableau électrique jusqu’aux équipements. Cela implique de comprendre comment sont représentées les protections, les conducteurs, les appareils et les connexions.
Commencez toujours par localiser le tableau électrique sur votre plan. Il est symbolisé typiquement par un rectangle et regroupe les disjoncteurs divisionnaires qui protègent chacun un circuit. Chaque disjoncteur est identifié par une étiquette indiquant son calibre, par exemple « C16 » qui signifie un disjoncteur 16 ampères, adapté notamment aux circuits prises de courant en respectant la norme NF C 15-100.
En suivant le circuit correspondant au disjoncteur, vous verrez une ligne représentant le trajet des câbles distribués aux différents points de consommation. Sur un schéma unifilaire, cette ligne est unique et peut porter une indication du nombre de fils. Dans un schéma multifilaire, chaque conducteur est visible, avec ses couleurs normalisées (Phase, Neutre, Terre) et ses connexions aux bornes des interrupteurs, prises ou luminaires.
Par exemple, pour un circuit de prises dans une chambre, la norme NF C 15-100 précise que le calibre de protection minimum est de 16 A, avec une section de câble en cuivre rigide ou souple de 1,5 mm² minimum, souvent 2,5 mm² recommandé pour une meilleure marge. La lecture attentive du schéma vous indiquera également comment les prises sont reliées entre elles, souvent en repiquage (ou « repontage ») pour garantir une continuité sans rupture.
Notez que les câbles doivent être tirés en respectant les règles de passage en gaines, avec une séparation stricte entre les lignes de courant fort et les lignes de courant faible (téléphone, réseau, TV). En pratique, une gaine ne doit pas contenir plus de 8 fils pour éviter la surchauffe et faciliter le tirage.
Le schéma peut aussi inclure des symboles de dispositifs de protection supplémentaires, tels que les relais différentiel, disjoncteurs spécifiques pour les circuits d’équipements particuliers (par exemple le circuit de la plaque de cuisson, lave-linge ou chauffe-eau).
Ces détails sont indispensables pour mener à bien une rénovation ou une extension d’installation électrique en conformité avec la norme NF C 15-100 et assurer la sécurité électrique des habitants.
Conseils pratiques pour dessiner et créer votre propre schéma électrique maison
Réaliser un schéma électrique pour votre habitation est un excellent moyen de comprendre et de maîtriser votre installation. Que ce soit pour une rénovation, un agrandissement ou une nouvelle construction, ce document facilitera la planification et l’exécution des travaux.
Pour commencer, il est utile de vous munir d’un plan architectural de votre maison, sur lequel vous indiquerez les emplacements souhaités des prises, interrupteurs, luminaires et gros appareils électroménagers. Vous pourrez ensuite choisir le type de schéma à concevoir selon vos besoins : unifilaire pour une vue globale, multifilaire pour un travail détaillé.
Plusieurs logiciels gratuits ou payants proposent des bibliothèques de symboles électriques conformes à la norme NF C 15-100. Ces outils permettent de générer un schéma clair, avec un codage de couleur automatique, une insertion de légendes et d’étiquettes facilitant la compréhension. Cette démarche professionnelle limite les erreurs et aide à anticiper les besoins en sections de câbles, dispositifs de protection et passage en gaines.
Le dessin manuel reste possible, mais exige rigueur et précision. Respectez les conventions de représentation, utilisez des règles et crayons de couleurs adaptées pour différencier les phases, neutres et terres, et hiérarchisez vos circuits avec des légendes claires.
Voici une liste des bonnes pratiques à suivre lors de la création de votre schéma :
- Définissez précisément le parcours des câbles en évitant les croisements inutiles sur le papier pour faciliter la lecture.
- Indiquez la section des fils et le calibre des protections pour chaque circuit.
- Respectez la distinction entre courant fort et courant faible sur le schéma, avec un code couleur ou une séparation évidente.
- Étiquetez clairement chaque circuit avec sa destination (ex: éclairage séjour, prises cuisine).
- Préparez un plan d’implantation en parallèle pour visualiser la position concrète des appareillages dans chaque pièce.
La mise à jour régulière de ce document, spécialement après chaque modification ou extension de l’installation, garantit son utilité sur le long terme. Il servira de référence aux professionnels intervenant sur le site et renforcera la sécurité électrique globale.
Normes électriques, sécurité et bonnes pratiques pour votre schéma électrique résidentiel
Dans toute installation électrique de maison, respecter la norme NF C 15-100 est une obligation légale en France. Cette norme définit les règles techniques pour protéger les personnes et les biens, garantir la pérennité des installations et assurer un confort d’usage optimal.
Lors de la lecture ou de la création d’un schéma électrique, gardez en mémoire plusieurs points sensibles :
- Les protections indispensables : disjoncteurs différentiels 30 mA en tête d’installation, et protections appropriées de calibre correct selon la nature du circuit (ex : 16A pour prises, 10A pour éclairage).
- Les sections de fils recommandées : 1,5 mm² pour éclairage, 2,5 mm² pour prises, 6 mm² ou plus pour circuits spécialisés tels que plaques de cuisson ou chauffe-eau.
- Le passage des câbles : ne mettez jamais plus de 8 fils dans une gaine ICTA, et séparez toujours installations de courant fort (230 V) et courant faible (télécom, réseau) pour éviter les interférences.
- L’importance de la mise à la terre, qui protège des défauts d’isolement et évite les électrocutions.

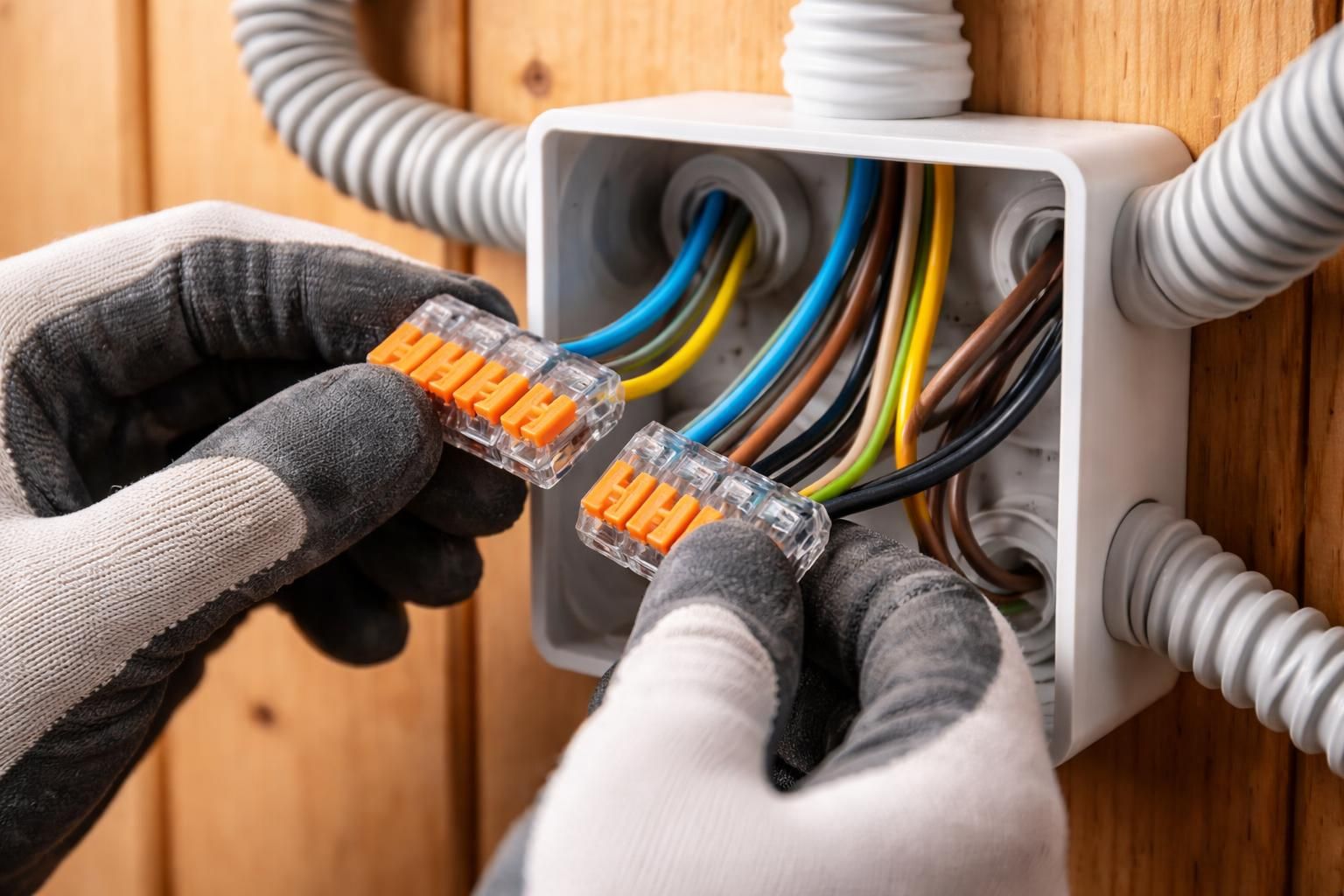

- Le choix des connexions : Les connecteurs Wago sont recommandés pour leur sécurité et simplicité, ils remplacent avantageusement les dominos classiques, tandis que les connecteurs rapides assurent un gain de temps en rénovation et modification.
- Respecter la continuité des lignes et éviter le repiquage sauvage, en privilégiant des boîtes de dérivation adaptées pour garantir la qualité du câblage.
Concernant la sécurité, avant toute intervention, coupez systématiquement le courant au tableau général et vérifiez l’absence de tension avec un dispositif adapté (VAT). Ne connectez jamais un appareil sans être sûr de la polarité et de la fonction des fils. En cas de doute, une consultation auprès d’un électricien qualifié s’impose.
Il est également fondamental de prévoir sur votre schéma tous les circuits obligatoires (cuisine, salle d’eau, chauffage) ainsi que les circuits spécialisés imposés par la norme. Cette rigueur favorise une installation sécurisée, fonctionnelle et conforme aux prescriptions en vigueur en 2026.
Le schéma électrique maison devient alors un véritable outil de travail et de garantie, assurant que votre habitat est protégé, performant et prêt à évoluer avec vos besoins.
