En bref :
- Le schéma électrique est un outil indispensable pour maîtriser votre installation électrique en maison, en alliant clarté et conformité.
- Respecter la norme NF C 15-100 garantit une sécurité électrique irréprochable et facilite le diagnostic électrique futur.
- Comprendre les différents types de schémas (unifilaire, multifilaire, architectural) permet d’adapter votre lecture ou réalisation selon les besoins.
- Le choix des composants, sections de câbles, couleurs normalisées et protections adaptées est central pour une installation fiable et durable.
- Le passage des câbles en gaine doit suivre des règles strictes pour éviter tout risque et respecter la séparation entre courant fort et courant faible.
- Connexions par Wago, domino ou connecteurs rapides : chaque solution a ses avantages pratiques, sécuritaires et ergonomiques selon le contexte.
- Ce guide vous accompagne étape par étape, du dessin du schéma à la pose sur le terrain, en rappelant l’importance des consignes de sécurité et de faire appel à un professionnel pour les opérations complexes.
Comprendre les différents types de schémas électriques dans une installation électrique maison
Pour bien réaliser ou interpréter un schéma électrique d’une maison, il est essentiel d’en connaître les grandes catégories. Chacune s’adresse à une finalité spécifique, notamment dans le cadre de la sécurité électrique et de la conformité aux normes électriques actuelles.
Le schéma unifilaire : simplification pour diagnostic et conformité
Le schéma unifilaire est la représentation la plus courante lors du contrôle réglementaire par le CONSUEL. Il synthétise chaque circuit de votre tableau électrique avec un seul trait, malgré la présence de plusieurs fils dans la pratique. Ce document central indique les protections mises en place (disjoncteurs, interrupteurs différentiels), leur calibre ainsi que les sections de câbles associées. Par exemple, un circuit éclairage sera protégé par un disjoncteur 10 A alimentant des câbles de 1,5 mm², avec un maximum de 8 points lumineux par circuit, conformément à la norme NF C 15-100. Ce schéma fournit une vision globale, indispensable pour vérifier que chaque circuit répond aux exigences de sécurité et que l’installation est équilibrée.
Le schéma de câblage architectural : implantation précise et guidage chantier
Le schéma architectural, souvent appelé plan électrique, détaille la position exacte des équipements : prises, interrupteurs, points lumineux, tableau électrique ou appareils spécifiques. Il représente aussi les chemins empruntés par les gaines électriques dans les cloisons, murs porteurs ou faux plafonds. Ce document est crucial lors de la phase chantier : il guide l’électricien pour le positionnement des appareillages et limite les erreurs d’implantation. Dans le respect des normes électriques, il doit préciser la hauteur des prises et interrupteurs ainsi que la séparation entre circuits de courant fort et courant faible, qui doivent parcourir des gaines distinctes quand ils circulent ensemble. Ce schéma facilite aussi les diagnostics ultérieurs et les modifications éventuelles de l’installation.
Le schéma multifilaire : détail complet et compréhension du câblage
Plus technique, le schéma multifilaire précise toutes les connexions fil à fil. Il représente les conducteurs phase, neutre, et terre individuellement, ainsi que les liaisons entre les différents composants : interrupteurs, prises, luminaires, et dispositifs de commande (télérupteur, va-et-vient, variateur). Ce type de schéma est particulièrement utile à un électricien en phase de réalisation, pour réaliser un câblage conforme et éviter les erreurs. Par exemple, dans un circuit va-et-vient, il montrera clairement comment les navettes sont connectées entre les interrupteurs et les points lumineux correspondants. Toutefois, ce schéma demande un certain niveau technique intermédiaire voire avancé pour son interprétation.
Ces trois types de schémas, bien que complémentaires, s’adressent donc à des publics et besoins différents. Un propriétaire souhaitant comprendre sa maison se tournera vers le plan architectural, tandis qu’un professionnel privilégiera le schéma unifilaire pour la conformité et le multifilaire pour la réalisation fine du câblage.
Les règles essentielles de câblage et composants conformes aux normes électriques dans une maison
Réaliser une installation électrique conforme et fonctionnelle impose de respecter scrupuleusement les normes électriques françaises, notamment la NF C 15-100. Cette norme encadre non seulement la sécurité électrique mais aussi la qualité d’utilisation des circuits, des câblages et des composants.
Choix des sections de câble et protection adaptée au type de circuit
Chaque circuit dans une maison possède une section de câble minimale obligatoire en relation avec le calibre du disjoncteur qui le protège :
| Type de circuit | Calibre disjoncteur | Section de câble (mm² cuivre) | Nombre maximal de points |
|---|---|---|---|
| Éclairage | 10 A | 1,5 | 8 points lumineux |
| Prises de courant générales | 16 A | 2,5 | 8 prises |
| Prises spécialisées (lave-linge, lave-vaisselle) | 20 A | 2,5 | 1 prise dédiée |
| Four, cuisinière | 32 A | 6 | 1 prise dédiée |
Un câble sous-dimensionné par rapport à son disjoncteur représente un danger d’incendie et est systématiquement refusé lors du contrôle CONSUEL. Il faut également bien respecter les couleurs normalisées des fils pour éviter toute confusion lors du câblage :
- Bleu : neutre
- Rouge ou marron : phase
- Vert/jaune : conducteur de protection (terre)

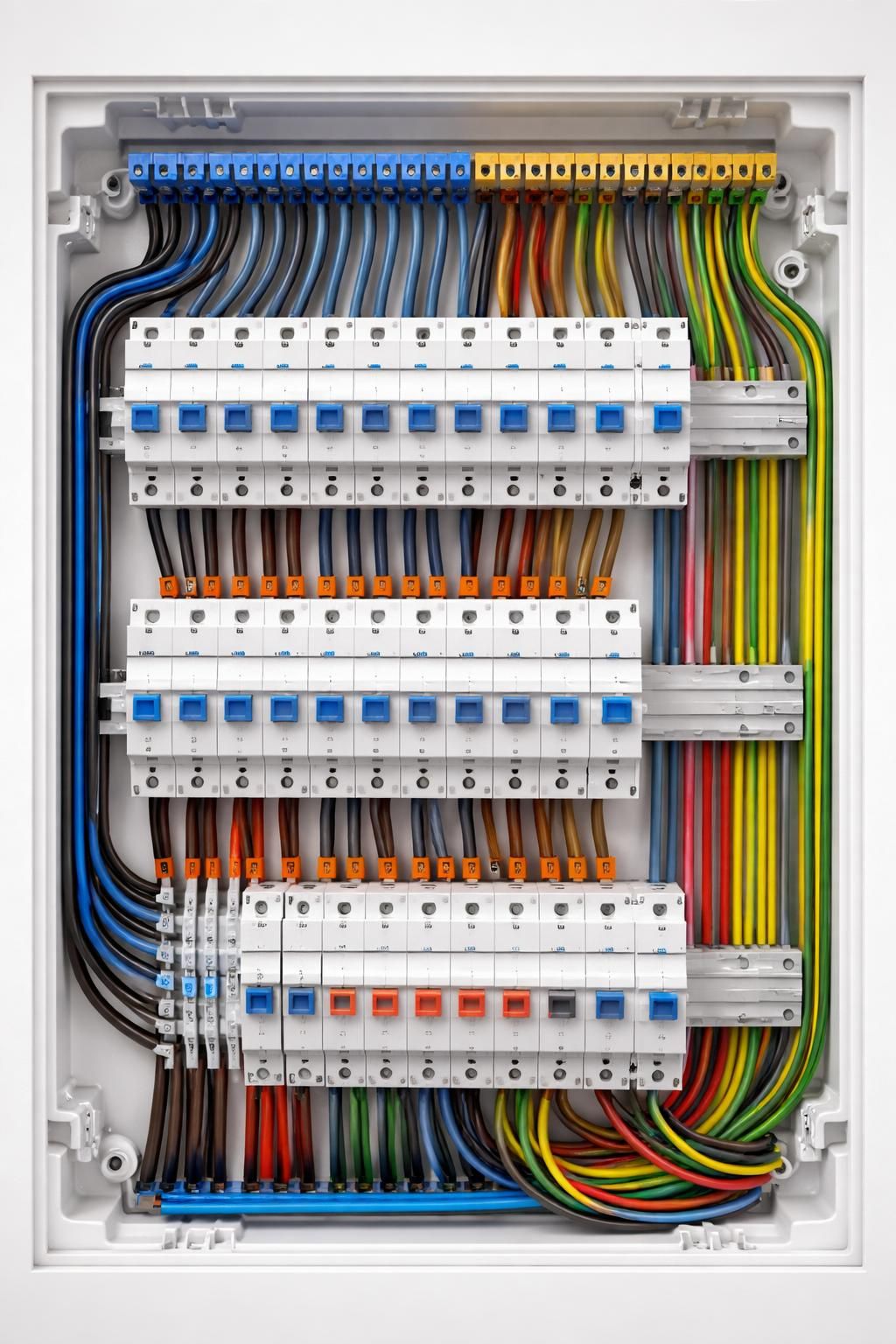

Les composants spécifiques et leur fonction dans l’installation électrique
Au-delà des câbles, le schéma électrique indique les protections telles que les disjoncteurs divisionnaires et les interrupteurs différentiels 30 mA. Ces derniers assurent la sécurité des circuits en détectant les fuites de courant vers la terre et coupant l’alimentation pour éviter tout risque d’électrocution.
Les prises spécialisées, comme celles pour les lave-linge ou plaques de cuisson, requièrent un circuit dédié car elles consomment une puissance élevée. Un autre aspect important est la présence d’un tableau électrique bien dimensionné, habituellement placé à proximité de l’entrée. Ce tableau est organisé en plusieurs rangées, chacune protégée par un interrupteur différentiel distinct, limitant à 8 disjoncteurs par bloc différentiel pour une meilleure gestion et sécurité.
Les règles de passage des câbles en gaine et séparation des courants
Le passage des câbles dans des gaines ICTA doit se faire dans le respect des normes pour assurer la pérennité et la sécurité de l’installation électrique. En particulier, la norme impose de ne pas faire transiter dans une même gaine des circuits de puissances différentes sans protection mécanique renforcée. Par exemple, un câble d’éclairage (1,5 mm²) ne doit pas cheminer avec un câble de prise de courant (2,5 mm²) dans la même gaine sans une protection renforcée adéquate.
En général, les gaines de 16 mm conviennent aux circuits d’éclairage et celles de 20 mm aux circuits de puissance. Par ailleurs, la séparation des courants forts (prises, éclairages) et faibles (réseau, téléphone, alarme) est obligatoire pour limiter les perturbations électromagnétiques. Dans les gaine techniques, on doit veiller à ce que les circuits de courant faible soient positionnés à part ou protégés.
Le passage en cloison ou mur porteur impose des précautions supplémentaires : dans un mur porteur en béton, les gaines doivent être protégées sur une hauteur d’au moins 0,5 mètre contre les chocs mécaniques. Pour traverser les planchers béton, on préfère l’utilisation de gaines rigides ou de systèmes de protection adaptés.
Comment lire et dessiner un schéma électrique unifilaire et multifilaire selon la norme NF C 15-100
Maîtriser la lecture et la réalisation de schémas électriques est un atout essentiel pour tout chantier résidentiel. Le document doit être clair, complet et suivre les normes électriques pour garantir la conformité et la sécurité électrique.
Les étapes clés pour lire un schéma unifilaire
La lecture d’un schéma unifilaire commence par le disjoncteur de branchement, qui alimente l’ensemble du tableau électrique. Les lignes descendantes indiquent les différentes branches protégées par les interrupteurs différentiels 30 mA et les disjoncteurs divisionnaires, chaque élément étant accompagné de ses caractéristiques (calibre, section de câble et nombre de points desservis).
Dans ce type de schéma, chaque circuit est représenté par un seul trait, symbolisant grossièrement plusieurs conducteurs réunis. Par exemple, une branche peut représenter un circuit dédié à l’éclairage du rez-de-chaussée avec un disjoncteur 10 A et câble 1,5 mm². La lecture permet d’obtenir une photographie complète de l’installation et de vérifier sa conformité, mais ne renseigne pas sur le câblage précis.
Les spécificités du schéma multifilaire pour dessiner votre câblage
Le schéma multifilaire est plus détaillé et indispensable pour la réalisation pratique du câblage par un électricien expérimenté. Il représente indépendamment chaque fil : phase, neutre, terre, ainsi que les conducteurs de commandes. En dessinant ainsi, on obtient une cartographie précise des connexions entre les équipements, ce qui facilite la pose et le dépannage future.
Pour dessiner un schéma multifilaire, il est conseillé de suivre une méthodologie ordonnée : commencer par placer l’ensemble des composants (tableau électrique, prises, interrupteurs), puis tracer les lignes conductrices, en précisant la destination de chaque fil. L’usage des symboles normalisés CEI 60617 est recommandé, garantissant une lecture homogène, indispensable pour un diagnostic électrique ou un contrôle réglementaire.
Les règles de dessin et légende à respecter
Pour éviter toute confusion, chaque schéma doit intégrer une légende claire avec les symboles utilisés, les sections de câbles, les calibres, et éventuellement les hauteurs d’implantation (pour les prises et interrupteurs). Les couleurs standards des fils doivent être indiquées pour renforcer l’intelligibilité. Le document final doit être lisible, avec une mise en page aérée, surtout dans les zones denses comme les cuisines ou salles de bain.
Comparatif des solutions de connexion électrique : Wago, domino et connecteurs rapides
Dans une installation électrique domestique, la qualité des connexions est déterminante pour la sécurité électrique et la pérennité du câblage. Trois solutions dominent le marché du bricolage et de la profession : les dominos, les connecteurs rapides et les bornes Wago.
Domino : la simplicité historique à usage limité
Le domino est le connecteur filaire classique composé d’un capot à vis pour serrer le fil électrique. Il est très répandu en rénovation ou sur de petits câblages grâce à son faible coût et sa facilité d’utilisation. Toutefois, il présente des limites : sensibilité au serrage insuffisant, usure plus rapide en environnement vibration ou humidité, et montage parfois compliqué dans des boites électriques étroites. Pour des circuits d’éclairage simples ou prises peu sollicitées, il reste cependant une solution parfaitement fonctionnelle.
Connecteurs rapides : flexibilité et gain de temps
Les connecteurs rapides à levier ou à clip offrent une alternative ergonomique au domino. Ils permettent une connexion sans outil, rapide et fiable grâce à un ressort interne qui assure une pression constante sur le câble. Leur usage est recommandé pour des travaux fréquents, pour des conducteurs de différentes sections, ou pour des environnements difficiles. Ils garantissent une sécurité électrique renforcée car ils limitent les risques de faux contact.
Bornes Wago : la référence professionnelle en installation électrique
Les bornes Wago, également à levier, sont souvent privilégiées par les professionnels pour leur fiabilité et leur robustesse. Elles acceptent plusieurs fils par borne, ce qui facilite les extensions et le câblage multi-circuits. Leur conception permet une vérification visuelle immédiate du bon serrage. En installation domestique, l’utilisation de Wago est recommandée, notamment dans les tableaux électriques ou les boîtes de dérivation, suivant la norme NF C 15-100 qui ne proscrit pas explicitement leur usage.
- Évaluer la nature du chantier (rénovation simple ou chantier neuf)
- Tenir compte de l’accessibilité et de la fréquence de modification
- Favoriser les connecteurs rapides pour plus de sécurité et d’ergonomie
- Respecter scrupuleusement le serrage et la section des conducteurs
- Ne jamais négliger la qualité des connexions pour la sécurité électrique
Conseils pratiques pour le passage des câbles et sécurité lors de la réalisation d’une installation électrique maison
Le passage des câbles électriques ne s’improvise pas, car il engage la sécurité électrique future de l’habitation. Il doit aussi faciliter la maintenance et permettre des évolutions éventuelles du système. Respecter quelques règles incontournables garantit un chantier serein et conforme.
Passage en gaine, cloison et mur porteur : astuces et best practices
Il est conseillé d’utiliser des gaines ICTA adaptées, en dimensions 16 mm pour éclairage et 20 mm pour prises. Lorsque vous passez la gaine dans des cloisons, évitez les coudes trop serrés et privilégiez un chemin le plus direct possible pour faciliter le tirage des câbles. Pour traverser un mur porteur en béton ou une dalle, des gaines rigides protégées mécaniquement sont indispensables pour éviter tout endommagement par choc ou tassement.
Un bon traçage préalable sur le schéma électrique architectural permettra de prévoir dès l’installation l’emplacement des boîtes de dérivation et points d’accès. En rénovation, s’assurer que la gaine existante permet le passage du nombre de fils requis vous évitera de devoir poser une gaine supplémentaire.
Sécurité électrique et intervention professionnelle
Enfin, la sécurité électrique est primordiale. Avant toute intervention, coupez toujours l’alimentation générale. Manipulez les câbles avec des outils isolés et respectez la norme NF C 15-100. Pour les travaux complexes, notamment dans le tableau électrique ou pour les circuits spécialisés, il est vivement conseillé de faire appel à un professionnel qualifié habilité BR/B2V. Une installation digne de confiance est un gage de sérénité pour les occupants et un impératif pour l’assurance habitation.
- Préconiser le tirage des câbles en gaine adaptée selon le circuit
- Éviter tout chevauchement de circuit courant fort et faible sans protection
- Inscrire la position des boîtes de dérivation sur les plans
- Ne jamais dépasser le nombre maximal de fils par gaine (en général 5 fils 2,5 mm² dans une gaine 20 mm)
- Prévoir toujours un circuit de réserve pour l’évolution de l’installation
- Ne couper l’alimentation que lors de la pose pour éviter les risques d’électrocution
