En bref :
- Le schéma électrique unifilaire est un outil essentiel pour visualiser clairement et synthétiquement une installation électrique domestique, facilitant sa compréhension et sa réalisation dans le respect des normes électriques.
- Il simplifie la représentation de l’ensemble des circuits, équipements et protections à l’aide de symboles normalisés, notamment ceux édictés par la norme NF C 15-100.
- Le respect rigoureux des règles de câblage, des sections de câble, des couleurs de fils et des protections associées est indispensable pour garantir la sécurité électrique et la conformité.
- Différentes solutions de raccordement, comme les connecteurs Wago ou domino, impactent la qualité et la pérennité du câblage, nécessitant un choix adapté à chaque situation.
- La maîtrise du dessin et de la lecture de ce type de schéma guide tant les bricoleurs avertis que les professionnels dans leurs interventions, tout en rappelant les limites de sécurité et l’importance parfois de faire appel à un spécialiste.
Comprendre le schéma électrique unifilaire : principes de base et rôle fondamental
Le schéma électrique unifilaire constitue la représentation simplifiée et claire d’une installation électrique domestique. Il retrace, par un trait unique, l’ensemble des conducteurs actifs d’un circuit, donnant ainsi une vue synthétique qui facilite la compréhension et la gestion des circuits sans surcharger l’utilisateur avec les détails complexes du câblage multifilaire.
Chaque circuit de la maison, qu’il soit dédié à l’éclairage, aux prises électriques ou aux équipements spécialisés comme une plaque de cuisson, est représenté par une lettre de référence. Cette correspondance conserve une cohérence entre le schéma et la réalité de l’armoire électrique, où chaque disjoncteur porte la même lettre que celle du circuit associé, garantissant ainsi une identification rapide et fiable.
Au cœur du schéma, les symboles normalisés expriment avec précision la nature des différents composants : disjoncteurs, interrupteurs, points lumineux, prises de courant, boîtes de dérivation, ou encore dispositifs différentiels chargés de la protection des usagers. Ces symboles respectent strictement les directives établies par la norme NF C 15-100 et le RGIE (Règlement Général sur les Installations Électriques), renforçant la lisibilité et la sécurité de la documentation technique.
Une autre particularité importante du schéma unifilaire est qu’il n’indique pas l’emplacement réel des éléments, contrairement au schéma de position. Il se concentre sur les connexions fonctionnelles et l’enchaînement des équipements, ce qui permet d’établir rapidement un diagnostic ou une modification de l’installation. Par exemple :
- On visualise aisément la protection des divers circuits via les calibres de disjoncteurs.
- Les sections des câbles utilisées sont mentionnées, ce qui garantit qu’elles sont adaptées à la charge prévue.
- Les couleurs normalisées des conducteurs sont respectées, favorisant un câblage uniforme : le bleu pour le neutre, le vert/jaune pour la terre, et le rouge, noir ou marron pour les conducteurs actifs.
Grâce à cette représentation, il devient possible de préparer un projet d’installation électrique suivant les normes, en évitant les erreurs de conception et en assurant une meilleure maintenance future.
Par exemple, lors d’un projet de rénovation, un schéma unifilaire bien rédigé aide à identifier les circuits surchargés ou mal protégés, facilitant ainsi la mise en conformité de l’installation sans démontages inutiles.
Enfin, outre sa fonction de communication entre professionnels, il s’avère également précieux pour les bricoleurs avertis qui souhaitent se former ou effectuer eux-mêmes le câblage de certaines parties de leur installation en toute sécurité.
Lire et dessiner un schéma unifilaire : méthode rigoureuse et symboles normalisés
Pour lire efficacement un schéma électrique unifilaire, une bonne maîtrise des symboles et de leur signification est essentielle. Ces symboles sont standardisés suivant la norme NF C 15-100 et les recommandations internationales, notamment vers la représentation des dispositifs comme :
- Les disjoncteurs : représentés par un symbole proche d’un interrupteur avec un numéro ou une lettre indiquant le calibre ; leur rôle est de protéger les circuits contre les surcharges et courts-circuits.
- Les interrupteurs et va-et-vient qui contrôlent les points lumineux, symbolisés par des traits associés à des cercles ou des lettres.
- Les prises de courant et leurs différentes variantes, conforme à leur intensité et usage, sont indiquées par un cercle ou carré avec une annotation spécifique.
- Les boîtes de dérivation qui regroupent les connexions, souvent représentées par un simple rectangle.
Pour dessiner un schéma, il convient de suivre une méthode structurée :
- Définir les circuits : identifier clairement chaque circuit à représenter en attribuant une lettre (exemple : A, B, C) correspondant aux départs du tableau électrique.
- Composer le tableau électrique en dessinant les protections (disjoncteurs différentiels, disjoncteurs standards).
- Reporter les circuits en reliant chaque disjoncteur à sa charge (points lumineux, prises, équipements), en indiquant la section du câble et le nombre de conducteurs.
- Positionner les symboles des appareils selon la logique de flux du courant, en veillant à ne pas surcharger la représentation.
- Vérifier la cohérence de l’ensemble, notamment les couleurs normalisées des conducteurs et la conformité à la norme NF C 15-100.
Il est recommandé d’utiliser des logiciels spécialisés ou des outils de dessin simplifiés pour obtenir un rendu clair et précis. Par exemple, des plateformes en ligne comme Zoom-Elec fournissent gratuitement des schémas interactifs et des modèles prêts à l’emploi adaptés à la norme, facilitant ainsi la création et la modification des installations.
Un point important à retenir est que la section de câble utilisée doit correspondre à la puissance consommée et à la longueur du circuit, pour éviter la chute de tension excessive. Par exemple, un circuit d’éclairage classique utilisera du câble de section 1,5 mm² pour une protection disjoncteur de 10 A, tandis qu’un circuit de prises de courant nécessite au minimum 2,5 mm² avec un disjoncteur de 16 A.
La tenue dans le temps et la sécurité de l’installation résident aussi dans le respect strict des couleurs : le fil de terre en vert/jaune, le neutre en bleu, et les phases généralement en rouge, noir ou marron selon le nombre de circuits.
Dès lors que ce travail de lecture ou de dessin se mène, le respect scrupuleux des règles NF C 15-100 s’avère indispensable. La norme encadre :
- La protection différentielle, avec des seuils adaptés aux usages (30 mA pour les circuits domestiques).
- Les sections minimales de câble selon la nature de l’appareil alimenté.
- La séparation entre courant fort et courant faible dans les gaines.
- Le nombre maximal de conducteurs dans une gaine ICTA selon son diamètre.
À cette démarche s’ajoute systématiquement le rappel des consignes de sécurité électrique : couper le courant avant toute intervention, utiliser du matériel certifié, et ne jamais improviser un raccord incorrect.
Les composants électriques essentiels d’un schéma unifilaire et leur rôle dans l’installation
La compréhension des composants électriques utilisés dans une installation est clé pour maîtriser le schéma unifilaire et garantir la pérennité et la sécurité de vos circuits. Chaque composant a une fonction précise qui s’inscrit dans un ensemble normé.
1. Les disjoncteurs et dispositifs de protection
Les disjoncteurs gèrent la protection contre les surintensités, qu’elles soient de surcharge ou de court-circuit. Ils sont dimensionnés en ampérage (ex. 10, 16, 20, 32 A) selon la section et la nature du circuit, toujours conformément à la NF C 15-100.
Les interrupteurs différentiels complètent cette protection en détectant les fuites de courant vers la terre, protégeant ainsi les usagers contre le risque d’électrocution. En maison individuelle, un différentiel 30 mA est obligatoire sur tous les circuits.
2. Boîtes de dérivation et méthodes de connexion

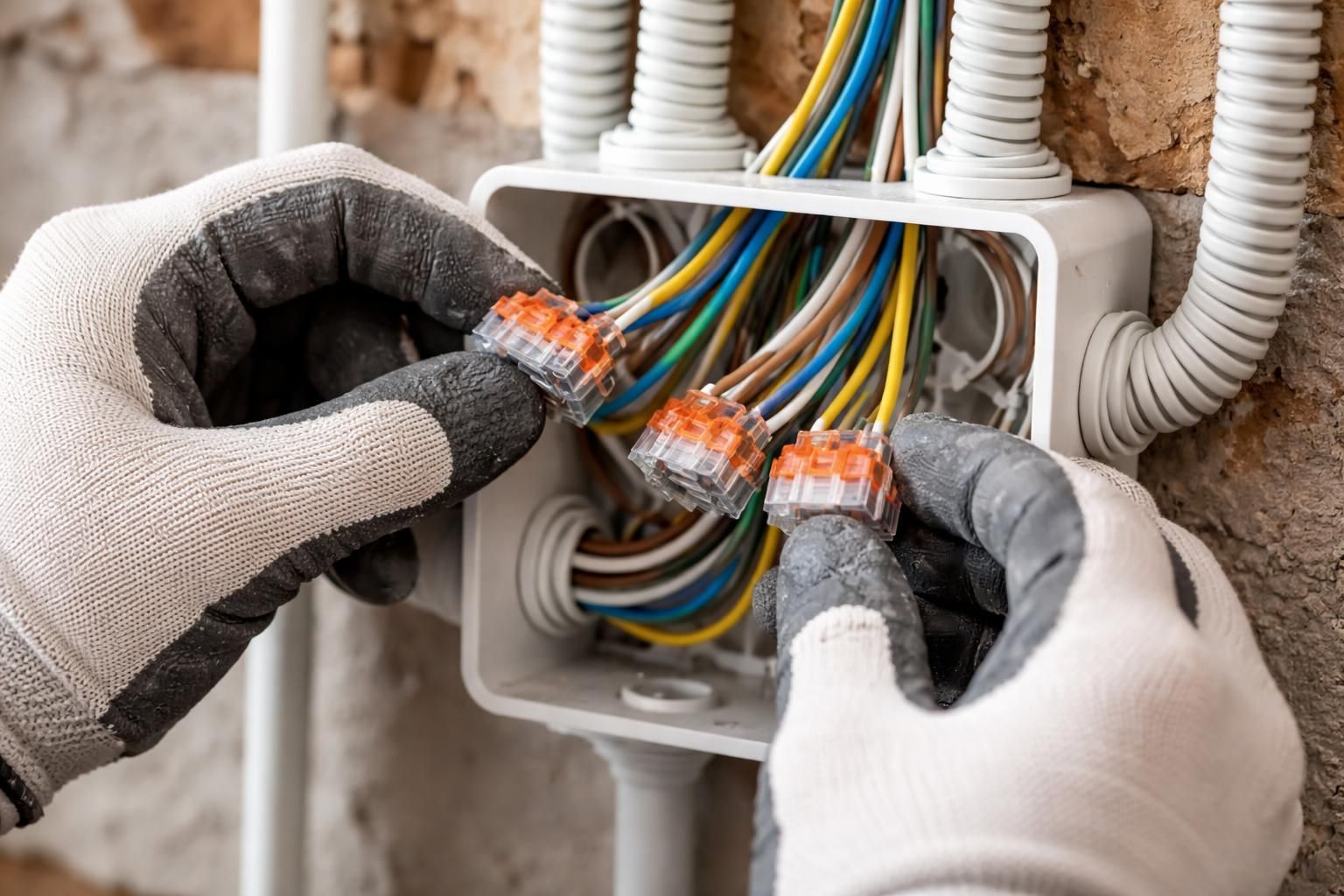

Les boîtes de dérivation permettent de regrouper plusieurs conducteurs en un point commun pour redistribuer les circuits. Plusieurs méthodes de connexion sont utilisées :
- Wago : connecteurs à levier rapide, offrant une connexion sûre, démontable et sans outil, recommandés pour le courant fort.
- Domino : bornier à vis traditionnel qui garantit une connexion mécanique solide mais moins rapide à installer.
- Connecteurs rapides : clips ou griffes, adaptés pour une installation rapide mais moins répandus.
Le choix se fait en fonction de la facilité d’accès, de la réglementation locale et du type de circuit.
3. Conducteurs et sections de câble
La sélection des sections des câbles s’appuie sur la charge maximale prévue et la longueur à parcourir. La norme NF C 15-100 établit clairement :
| Type de circuit | Section (en mm²) | Calibre disjoncteur (A) | Nombre maximal de points |
|---|---|---|---|
| Éclairage | 1,5 | 10 | 8 |
| Prises de courant générales | 2,5 | 16 | 8 |
| Prises spécialisées (ex. lave-linge, four) | 2,5 à 6 | 20 à 32 | 1 seule prise |
Pour une installation conforme et sécurisée, il est essentiel d’appliquer ces recommandations rigoureuses. Par exemple, une prise de courant dédiée à la plaque de cuisson exige du câble 6 mm² avec un disjoncteur 32 A, garantissant ainsi une sécurité optimale et une autonomie électrique suffisante.
Règles de passage en gaine et conseils pratiques pour un câblage réussi
Le passage des câbles en gaine ICTA est un élément déterminant dans la qualité de votre installation électrique. La norme NF C 15-100 donne des prescriptions précises pour le dimensionnement des gaines, la séparation entre circuits de courant fort et faible, ainsi que le nombre maximal de fils à faire passer dans une même gaine.
Il est important de choisir une gaine de diamètre adapté pour éviter toute surchauffe et faciliter la pose des câbles. Par exemple, pour un circuit d’éclairage avec 3 conducteurs de 1,5 mm², une gaine de 16 mm de diamètre est recommandée. Pour les circuits de prises nécessitant du 2,5 mm², une gaine de 20 mm est souvent la norme minimale.
La norme impose également une séparation stricte entre les câbles de courant fort (alimentation, éclairage, prises) et ceux de courant faible (téléphone, TV, internet) pour limiter les interférences électromagnétiques et garantir la qualité du signal. Cette séparation impose souvent le passage dans des gaines différentes ou l’installation de dispositifs spécifiques dans le tableau de communication.
Une règle à ne pas négliger est le respect du nombre maximal de conducteurs dans une gaine pour éviter les difficultés de tirage et les contraintes mécaniques pouvant endommager les câbles.
Dans la pratique, le passage des gaines dans des cloisons, murs porteurs ou caves nécessite un savoir-faire précis :
- Pour les cloisons légères, un cheminement simple en gaine ICTA suffira, mais toujours en veillant à la protection contre les perforations.
- Pour les murs porteurs, on privilégiera des saignées d’une profondeur suffisante et un rebouchage soigné pour respecter la structure et les normes.
- Passer les câbles dans une gaine existante doit être fait avec attention en vérifiant l’état de la gaine, sa propreté et la compatibilité avec le diamètre des câbles.
Un conseil pratique est d’utiliser un lubrifiant spécifique pour faciliter le tirage des câbles et éviter les efforts excessifs qui pourraient détériorer les conducteurs. De même, lors du tirage, il est recommandé de ne pas forcer et de réaliser des vérifications fréquentes du bon déroulement des fils dans la gaine.
En cas de doute ou lors de travaux complexes (passage dans des gaines longues, joints d’étanchéité, plusieurs angles), faire appel à un professionnel garantit la conformité et la sécurité de l’installation, tout en procurant un gain de temps appréciable.
Schéma unifilaire et sécurité électrique : normes, protections et précautions indispensables
La sécurité dans une installation électrique est au cœur des préoccupations réglementaires et techniques. Le schéma unifilaire joue un rôle clé en offrant une vision globale des protections mises en place et en assurant que chaque circuit est bien protégé conformément à la norme NF C 15-100.
La norme précise notamment :
- L’obligation d’un dispositif différentiel haute sensibilité (30 mA) pour protéger chaque circuit ainsi que les personnes contre le risque d’électrocution.
- Le calibre des disjoncteurs doit correspondre à la section du câble alimenté, évitant ainsi tout échauffement excessif ou surcharge.
- Les règles d’implantation du tableau électrique (hauteur de pose, accessibilité) pour un entretien facilité et sécurisé.
Il est fondamental de toujours couper l’alimentation générale avant toute intervention sur une installation, et d’utiliser du matériel testé et certifié pour limiter les risques. Le port d’un équipement de protection individuelle comme des gants isolants est aussi vivement conseillé. Les boîtes de dérivation doivent rester accessibles pour permettre des opérations ultérieures, ce qui s’inscrit aussi dans les recommandations de la norme.
Un schéma unifilaire parfaitement réalisé aide également à anticiper et prévenir les surcharges en dissociant les charges par circuits adaptés, évitant ainsi la surchauffe des câbles et la panne du système.
Pour les bricoleurs débutants, il est crucial de ne pas négliger ces critères et de solliciter un professionnel notamment pour les travaux sur le tableau électrique et la mise en place du système différentiel.
Les accidents et incendies d’origine électrique sont encore trop fréquents, avec plus de 82% des installations de plus de 15 ans présentant des anomalies. Se conformer à la norme NF C 15-100 reste la meilleure garantie d’une installation fiable et sûre.
