En bref :
- Le courant continu (CC) circule dans un seul sens de manière stable, notamment utilisé pour les batteries et les appareils portables.
- Le courant alternatif (CA) oscille en changeant de direction plusieurs fois par seconde, alimentant la plupart des installations domestiques via le réseau électrique.
- La tension, l’intensité et la fréquence sont des caractéristiques clés différenciant ces deux types de courant.
- Le courant continu se stocke facilement, tandis que le courant alternatif est plus efficace pour le transport sur de longues distances grâce à la transformation via les transformateurs.
- Les innovations énergétiques actuelles font converger l’utilisation des deux courants, notamment avec le développement des énergies renouvelables.
Comprendre le courant continu : définition, fonctionnement et applications domestiques
Le courant continu, souvent abrégé CC, désigne un type d’électricité dont les électrons se déplacent toujours dans un même sens, de la borne positive à la borne négative. Imaginez un tuyau d’eau où le flux s’écoule constamment vers une direction unique, sans retour en arrière. Cette stabilité est caractéristique du courant continu. C’est ce mode de circulation que l’on retrouve dans les piles, batteries ou encore certains panneaux solaires.
En pratique, la source qui génère le courant continu fonctionne souvent grâce à une réaction chimique, comme dans le cas des piles ou accumulateurs, ou par conversion photoélectrique sur des cellules solaires. Cette énergie électrique reste constante, ce qui permet d’alimenter des appareils nécessitant une tension stable. Par exemple, une lampe torche, un smartphone ou un ordinateur portable utilise du courant continu fourni par une batterie interne. Lorsque vous branchez ces appareils dans une prise murale, un adaptateur transforme le courant alternatif domestique en courant continu nécessaire à leur fonctionnement.
Les caractéristiques clés du courant continu
Le courant continu présente plusieurs spécificités : la tension (mesurée en volts, V) reste constante dans le temps, tout comme l’amplitude du courant (en ampères, A). Cela signifie que la charge électrique circule de façon régulière, sans variation de direction ni d’intensité. Contrairement au courant alternatif, il n’y a pas de fréquence associée au courant continu, car il n’y a pas d’oscillations dans le sens du flux.
Pour prendre un exemple chiffré facile, un chargeur de téléphone délivre une tension autour de 5 volts en courant continu. Cette tension constante évite les fluctuations qui pourraient endommager les composants électroniques sensibles. Sur une simple ampoule fonctionnant sur batterie, le courant continu garantit un éclairage constant sans variation perceptible.
Dans l’univers résidentiel, le courant continu trouve de nombreuses applications. Outre les appareils fonctionnant sur piles, il est également utilisé pour le stockage d’énergie avec les batteries domestiques associées aux panneaux photovoltaïques. Ces batteries accumulent le courant continu produit par le solaire et le redistribuent lorsque l’ensoleillement diminue.
En résumé, le courant continu se caractérise par :
- Un déplacement unidirectionnel des électrons
- Une tension stable et constante
- Absence de fréquence
- Adapté au stockage d’énergie
Dans votre logement, ce type de courant est donc essentiel pour alimenter tous les petits appareils à batterie, illustrant concrètement comment la maîtrise des bases du courant électrique permet d’appréhender les usages quotidiens d’électricité.
Courant alternatif : oscillations, fréquence et fonctionnement dans le réseau domestique
Le courant alternatif ne fonctionne pas comme un flux permanent dans un unique sens. Les électrons alternent leur direction à intervalles réguliers, ce qui crée une oscillation constante du courant. Vous pouvez l’imaginer comme de l’eau dans un tuyau qui recule et avance à très grande vitesse. Cette variation régulière est appelée la fréquence et s’exprime en Hertz (Hz), qui correspond au nombre d’oscillations par seconde.
En France et dans la majorité des pays européens, la fréquence standard est de 50 Hz, cela signifie que les électrons changent de sens 50 fois chaque seconde. Cette caractéristique fondamentale permet de bénéficier d’une alimentation électrique efficace, sûre et facilement transformable.
Comment est produit le courant alternatif ?
Le courant alternatif est généré principalement par un alternateur dans les centrales électriques. Cet alternateur est une sorte de générateur mécanique où une turbine tourne, entraînée par une énergie primaire. Cette énergie peut provenir divers sources :
- L’énergie thermique issue de la vapeur d’eau, générée par la combustion de charbon, gaz, ou pétrole
- L’énergie nucléaire issue de la fission des atomes
- L’énergie mécanique issue du vent (éolien) ou de l’eau (hydraulique)
Le mouvement de rotation produit un champ magnétique variable qui force les électrons à osciller, créant ainsi un courant alternatif sinusoïdal régulièrement récurrent. Cette forme sinusoïdale est idéale car elle limite les pertes énergétiques et permet l’usage de transformateurs pour augmenter ou diminuer la tension selon les besoins de transport et distribution.
Dans un appartement, le courant alternatif arrive via deux modes principaux :
- Le monophasé : composé d’une phase et d’un neutre, il convient pour la majorité des usages résidentiels classiques.
- Le triphasé : composé de trois phases et d’un neutre, utilisé plutôt pour alimenter les appareils à forte puissance, par exemple un chauffe-eau ou un four électrique industriel.
Ces installations sont encadrées par des normes strictes comme la NF C15-100, garantissant la sécurité et la conformité des branchements électriques domestiques.
Une caractéristique importante du courant alternatif réside dans son amplitude variable : la tension suit une forme d’onde sinusoïdale avec des pics et des creux qui correspondent à la variation d’intensité électrique. C’est de cette manière que les électrons vont et viennent rapidement entre les bornes positive et négative.
Les appareils ménagers, l’éclairage, les systèmes de chauffage dépendent de ce courant alternatif. Toutefois, pour certains équipements électroniques, une conversion en courant continu est nécessaire via un redresseur intégré.
Différences fondamentales entre courant alternatif et courant continu : notions de tension, fréquence et applications
La distinction essentielle entre courant continu et courant alternatif repose sur la direction du déplacement de la charge électrique et ses variations dans le temps. Le courant continu implique une charge électrique qui circule toujours dans la même direction, avec une tension constante. A contrario, le courant alternatif comprend une charge électrique qui change de sens régulièrement, avec une tension qui oscille selon une fréquence définie.
Pour visualiser ces notions, il est utile de comparer ces grandeurs :
- La tension : constante en courant continu, variable en courant alternatif.
- La fréquence : inexistante en courant continu, caractéristique principale du courant alternatif (50 Hz en France).
- L’amplitude : stable en courant continu, variable dans le temps pour le courant alternatif.
La différence dans le sens de circulation des électrons a des conséquences concrètes sur leur utilisation et leurs applications. Le courant continu est privilégié dans les circuits électroniques, batteries, et systèmes où la stabilité est cruciale. Le courant alternatif, quant à lui, est parfait pour le transport d’électricité sur les réseaux grâce à sa transformation aisée en haute ou basse tension.
Voici une liste des différences les plus marquantes :
- Le courant continu est de plus en plus utilisé dans les systèmes modernes, notamment les véhicules électriques et les installations photovoltaïques.
- Le courant alternatif domine dans la distribution électrique et les équipements qui nécessitent des puissances élevées.
- La conversion entre les deux types de courant est désormais courante via des onduleurs ou des redresseurs, selon les besoins.
Ces contrastes expliquent pourquoi une installation électrique domestique comprend souvent des dispositifs pour adapter le courant à l’usage prévu. Vous pouvez découvrir comment fonctionne une installation électrique classique et son câblage sur ce guide complet.
Mesurer et manipuler le courant continu et alternatif : outils et précautions
Pour comprendre le fonctionnement de votre installation et vérifier les caractéristiques du courant en circulation, plusieurs instruments sont couramment utilisés. Parmi eux :
- Le multimètre : permet de mesurer la tension (en volts), l’intensité (en ampères) et parfois la résistance (en ohms). Il peut être utilisé pour détecter si un courant est continu ou alternatif selon le mode sélectionné.
- Le testeur de phase : dispositif simple pour vérifier la présence d’un courant alternatif sur une prise ou un câble.
- La VAT (Vérification Automatique de la Tension) : outil plus sophistiqué utilisé pour des diagnostics rapides sur des installations, permettant de détecter des défauts ou des absences de tension.

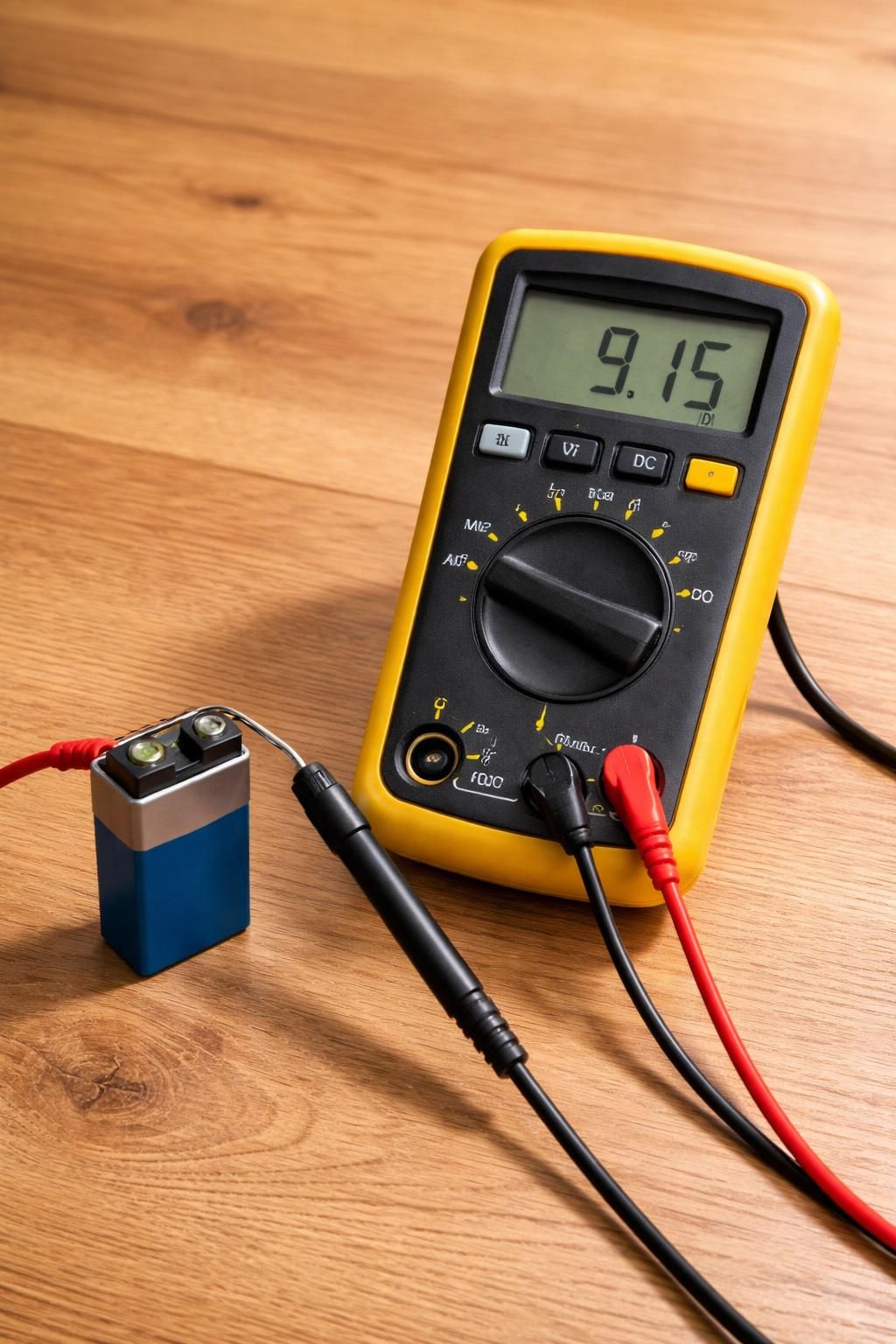

Par exemple, pour mesurer la tension d’une pile, un multimètre réglé en mode courant continu affichera une tension stable, tandis que pour une prise murale, la mesure en courant alternatif montrera une tension sinusoïdale autour de 230 V avec une fréquence de 50 Hz. Ces opérations permettent de détecter rapidement un problème, comme un disjoncteur déclenché, une panne de courant domestique ou un câblage défectueux.
Il est essentiel de respecter les règles de sécurité électrique quand on manipule des circuits. Un contact direct avec un conducteur sous tension peut provoquer une décharge électrique dangereuse. C’est pourquoi les opérations sur le tableau électrique doivent respecter les normes en vigueur et être réalisées avec les équipements adaptés, comme expliqué dans cet article sur le respect des règles de sécurité électrique.
Les risques électriques et sécurité : pourquoi comprendre le courant continu et alternatif est vital
La compréhension des différences entre courant continu et alternatif n’est pas qu’une simple curiosité technique. Elle est primordiale pour votre sécurité quotidienne. Le courant électrique, qu’il soit continu ou alternatif, est une énergie puissante qui peut être dangereuse. La tendance naturelle du corps humain à se contracter à la rencontre d’un choc électrique peut aggraver les effets quand le courant est continu, qui est souvent plus difficile à lâcher que l’alternatif.
De même, le courant alternatif, même s’il oscille, peut entraîner des fibrillations cardiaques mortelles pour des intensités élevées. Pour cette raison, les dispositifs de protection comme les disjoncteurs différentiel et les interrupteurs de sécurité jouent un rôle critique dans vos installations domestiques, expliquant pourquoi il est indispensable de respecter les normes en vigueur référencées dans la configuration et la maintenance du tableau électrique de votre maison.
Adopter les bonnes pratiques électriques, connaître les risques et utiliser correctement les outils de mesure vous permet non seulement de mieux diagnostiquer les pannes mais aussi d’assurer la longévité et la sûreté de votre installation.
En définitive, le courant continu et le courant alternatif sont deux facettes complémentaires de l’électricité moderne. Leur maîtrise est essentielle pour qui souhaite comprendre et intervenir sur son installation électrique en toute sécurité.
