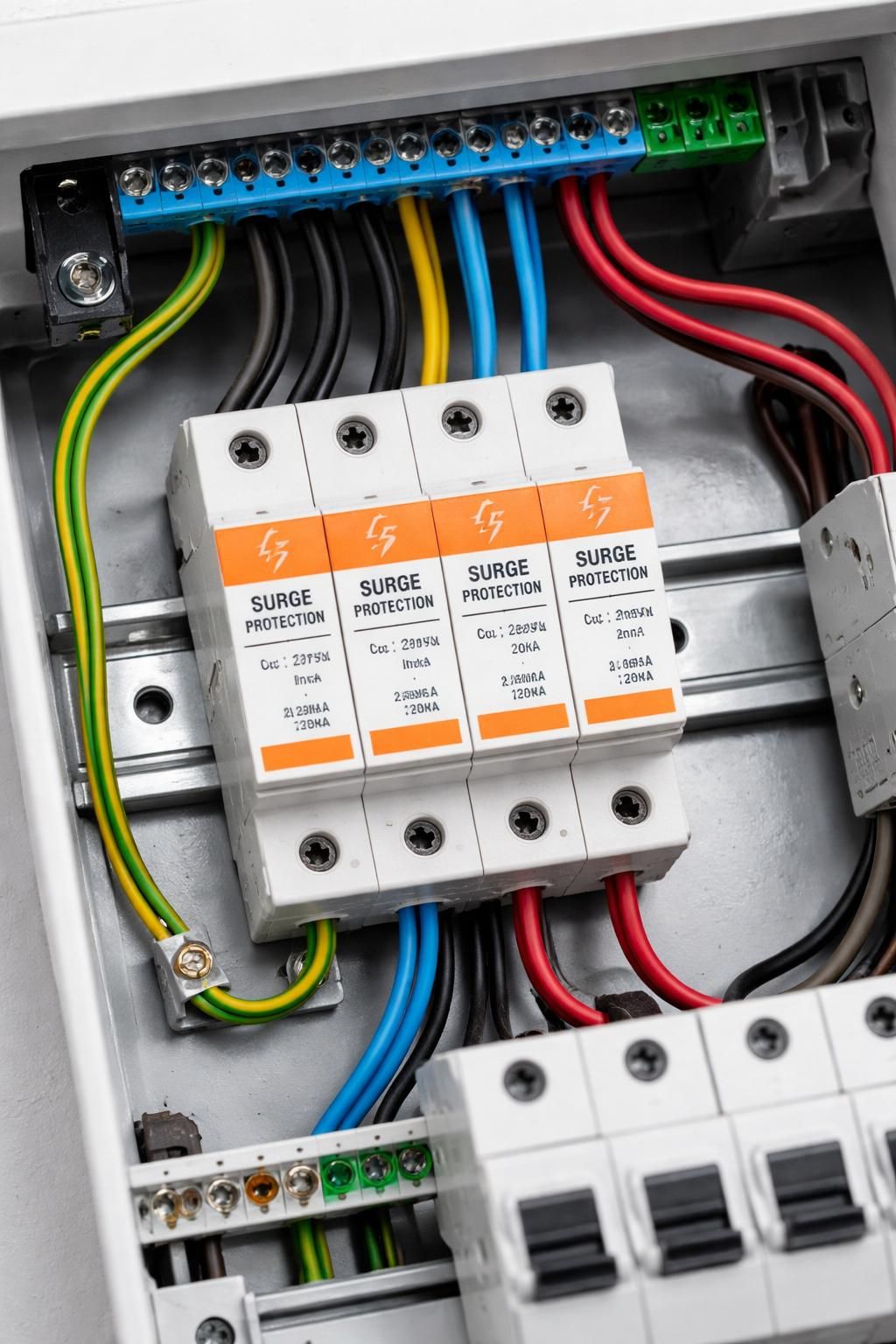

Le parafoudre est un élément clé de la protection électrique domestique en 2026, servant à protéger vos équipements électriques contre les surtensions générées par la foudre ou par des phénomènes internes au réseau. Sa fonction principale est d’évacuer rapidement l’énergie électrique excessive vers la terre de protection, limitant ainsi les risques de décharge électrique dommageable pour votre installation électrique et vos appareils. Disposer d’un parafoudre efficace est essentiel dans toute maison pour garantir la sécurité et la pérennité des circuits électriques.
En résumé, voici les points essentiels à retenir :
- Le parafoudre limite les surtensions transitoires d’origine atmosphérique ou réseau et évacue le courant excessif vers la terre.
- Plusieurs types existent : éclateurs, varistances, diodes Transil, chacun avec ses spécificités techniques et applications adaptées.
- Une installation conforme à la norme NF C 15-100 et respectant la règle des 50 cm pour le câblage est indispensable pour assurer une protection optimale.
- La mise à la terre joue un rôle fondamental dans l’efficacité du parafoudre, un point souvent négligé en rénovation électrique.
- La maintenance régulière et le remplacement à échéance des composants garantissent une protection durable contre les surtensions.
Le rôle fondamental du parafoudre dans la protection électrique domestique
Un parafoudre n’est pas à confondre avec un paratonnerre. Tandis que celui-ci évite les impacts directs de la foudre sur une structure, le parafoudre protège spécifiquement les équipements électriques des surtensions transitoires causées par un éclair proche ou par d’autres phénomènes. Ces surtensions sont souvent brèves, mais d’une intensité capable d’endommager gravement les installations électriques domestiques, voire de provoquer des départs d’incendie.
Ces surtensions peuvent provenir de plusieurs sources : un coup direct de foudre sur une ligne d’alimentation, des phénomènes d’induction électromagnétique sur les câbles, ou encore des manœuvres de commutation sur le réseau électrique. Quelle que soit leur origine, elles peuvent entraîner une surintensité temporaire destructrice pour les composants électroniques sensibles des appareils ménagers, du chauffage, ou de l’informatique.
Le rôle du parafoudre est donc de détecter ces surtensions et de les détourner immédiatement vers la terre de protection, grâce à un changement d’état rapide qui réduit drastiquement la tension appliquée aux équipements. Cela évite non seulement la détérioration, mais prévient aussi les risques d’électrocution ou d’incendie liés à une défaillance électrique sévère. Ce dispositif se révèle indispensable surtout dans les zones à forte demande électrique ou à forte fréquence orageuse, telles que certaines régions du sud de la France ou les territoires ultramarins où la foudre est particulièrement fréquente.
À titre d’exemple, un foyer équipé d’un parafoudre bien calibré et doté d’une mise à la terre conforme a vu ses équipements électroniques survivent sans dommages majeurs à un coup de foudre proche, alors que dans un logement voisin dépourvu de cette protection, plusieurs appareils ont été irréversiblement endommagés, nécessitant un remplacement total.
Différents types de parafoudres et leurs principes de fonctionnement
Le parafoudre peut revêtir plusieurs formes techniques, classées principalement selon leur composant interne et leur mode de réponse aux surtensions :
Parafoudres à éclateurs
Ils fonctionnent grâce à une décharge d’arc entre deux électrodes dans un milieu d’air ou de gaz. Lorsqu’une surtension dépasse un seuil précis, un arc électrique se forme et conduit le courant vers la terre. Ces dispositifs sont très robustes et capables de supporter de très forts courants de foudre. Cependant, leur temps de déclenchement est plus lent que celui d’autres technologies et l’arc doit être interrompu par un disjoncteur ou un dispositif de coupure pour éviter un court-circuit persistant.
Parafoudres à varistance métallique (MOV)
Ils utilisent un semi-conducteur dont la résistance chute brutalement au-delà d’un seuil de tension. Cette chute permet de dissiper rapidement l’énergie excédentaire dans le sol. La varistance est efficace et souvent utilisée en basse tension domestique. Toutefois, elle a une durée de vie limitée, car chaque surtension l’utilise un peu, amenant une détérioration progressive qui peut se traduire par une augmentation du courant de fuite et un échauffement anomal.
Parafoudres à diodes Transil
La diode Transil, basée sur l’effet Zener, réagit très rapidement à la surtension, souvent en quelques centaines de picosecondes. Elle est adaptée aux circuits délicats où une protection ultra-rapide est nécessaire, comme dans les équipements de communication ou les systèmes électroniques embarqués. Sa longévité est élevée, mais sa capacité de décharge est généralement inférieure à celle des varistances ou éclateurs.
Quelle que soit la technologie choisie, le parafoudre présente une impédance très élevée en fonctionnement normal pour limiter les pertes et un passage de courant faible, mais dès franchi son seuil d’interruption, son impédance chute drastiquement, redirigeant efficacement la surtension vers la terre de protection. Ce fonctionnement est crucial pour éviter que la surtension ne se propage dans l’installation et ne cause des dégâts irrémédiables.
Il importe également d’installer le dispositif le plus proche possible des points d’entrée du réseau électrique au sein du bâtiment. La norme impose notamment que les liaisons entre parafoudre et tableau électrique ne dépassent pas 50 cm, afin de limiter les surtensions supplémentaires dues à l’inductance des câbles. En parallèle, il faut assurer une bonne ségrégation des câbles pour éviter le couplage inductif qui pourrait compromettre la protection.
Conseils pratiques pour diagnostiquer les problèmes liés au parafoudre et à la surtension
La présence d’un parafoudre dans une installation ne signifie pas qu’il est infaillible. Plusieurs signes peuvent alerter sur un dysfonctionnement ou une saturation du dispositif :
- Disjoncteur qui saute systématiquement lors d’orages ou d’opérations de commutation.
- Absence de protection apparente des équipements en cas de coup de foudre, avec des appareils qui subissent des dégâts.
- Mesure d’un courant de fuite anormalement élevé, témoignant d’une varistance dégradée.
- Chauffage au niveau du parafoudre ou du tableau électrique, ce qui peut indiquer un échauffement dû à une surcharge ou un défaut d’isolement.
- Présence d’odeurs spécifiques de brûlé, rappelant celles liées à un défaut électrique, invitant à consulter cette page dédiée : odeur brûlée dans une installation électrique.

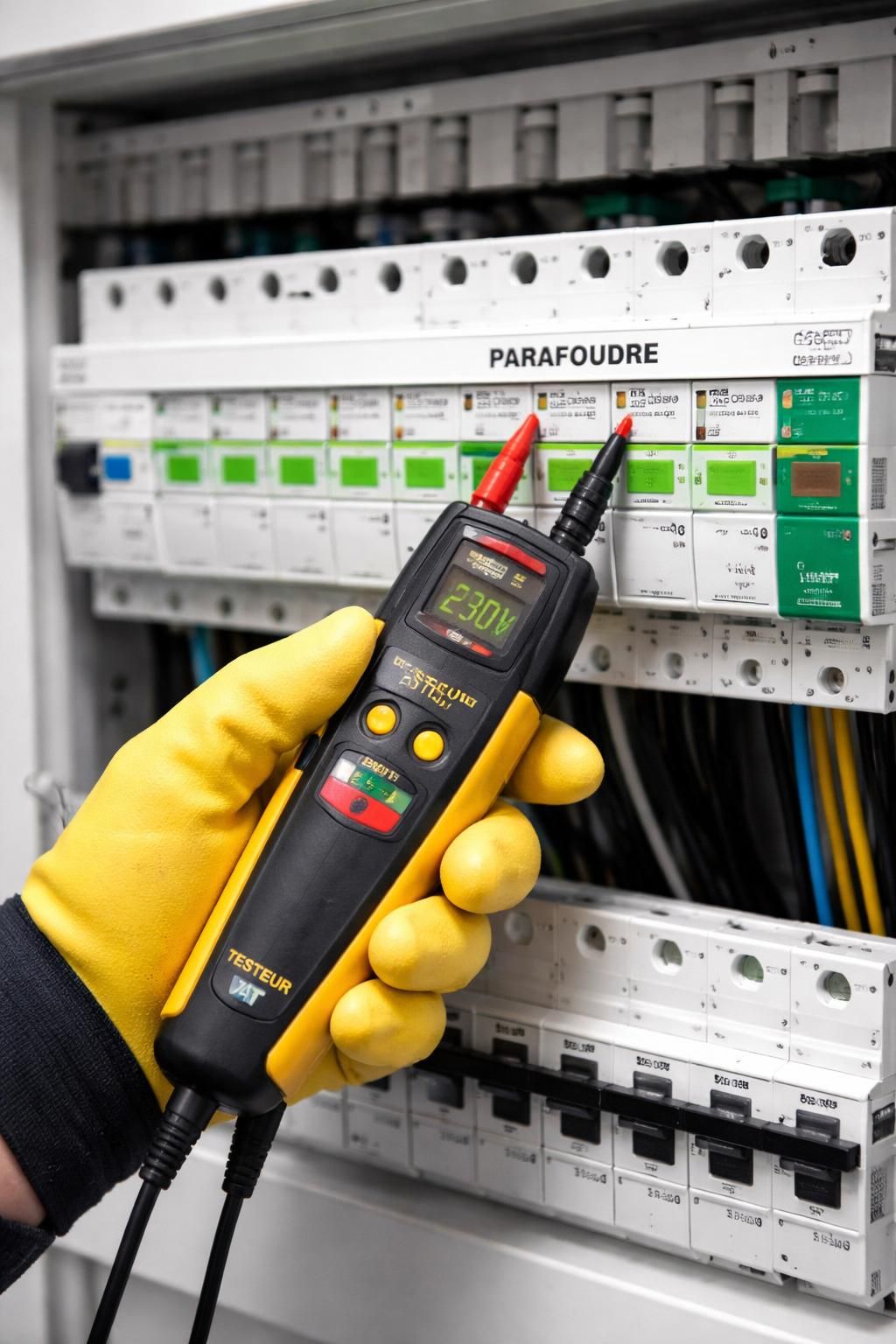

Pour diagnostiquer avec précision, un testeur VAT (Vérificateur d’Absence de Tension) peut être utilisé pour vérifier l’absence de tension sur les parties à manipuler. Il est aussi recommandé de tester régulièrement la continuité de la terre avec un testeur spécifique.
Enfin, l’entretien préventif implique des inspections par un professionnel au moins une fois par an, qui vérifiera l’état des composants, leur capacité de décharge, la tenue des connexions ainsi que la conformité aux normes en vigueur, telles que l’indispensable norme NF C 15-100 pour les parafoudres.
Les bonnes pratiques d’installation et précautions pour garantir la sécurité électrique
L’installation d’un parafoudre doit impérativement être réalisée par un électricien qualifié et habilité. Le respect des règles de sécurité électriques est indispensable, tant pour la fiabilité de la protection que pour la sécurité de l’opérateur :
- S’assurer d’une consignation électrique préalable : couper l’alimentation générale avant toute intervention.
- Vérifier l’absence de tension avec un VAT pour éviter tout risque de décharge électrique.
- Utiliser les Équipements de Protection Individuelle (EPI), notamment gants isolants, lunettes de protection et tapis isolant.
- Garantir l’équipotentialité du site, c’est-à-dire la liaison correcte entre la terre de protection, les masses métalliques et les différentes arrivées électriques.
- Respecter la distance maximale de câblage de 50 cm entre le parafoudre et la liaison à la terre recommandée par les normes.
- Assurer un serrage correct des connexions et l’utilisation de conducteurs de section adaptée, minimum 6 mm² pour la liaison terre.
Un parafoudre mal installé peut non seulement être inefficace, mais aussi devenir une source de danger par emballement thermique, tout comme une mauvaise mise à la terre peut nuire à l’évacuation correcte des surintensités. La cohérence avec le reste de l’installation, le respect des normes nationales et les recommandations professionnelles garantissent une protection optimale.
En complément, il est recommandé de faire vérifier le tableau électrique, notamment en cas de souci récurrent de surtension ou disjonction, avec en particulier un regard sur la qualité des disjoncteurs différentiels et sur la conformité selon les recommandations disponibles ici : normes électriques en espace technique.
Protection spécifique par pièce et gestion des risques liés aux surtensions
Chaque pièce de la maison présente des risques particuliers en termes de surtensions et électricité. La salle de bain, la cuisine, la chambre d’enfant, l’extérieur ou autour de la piscine ont des contraintes différentes, et les parafoudres adaptés doivent s’intégrer dans cette gestion globale de la sécurité électrique.
Sécurité dans la salle de bain et la cuisine
Ces pièces sont soumises à forte hygrométrie et usage intense d’appareils électriques. La protection par parafoudre doit être combinée à un disjoncteur différentiel commutant rapidement en cas de fuite de courant. L’installation d’un parafoudre dans le tableau divisionnaire dédié à la cuisine ou la salle de bain permet de mieux protéger des surtensions localisées.
Protection en chambre d’enfant et espaces de vie
Les équipements dans ces pièces sont souvent sensibles (ordinateurs, consoles, TV). Un parafoudre adapté et bien calibré évite l’endommagement de ces appareils onéreux, assurant la sécurité électrique des plus vulnérables en cas de choc électrique involontaire.
Surveillance électrique en extérieur et zone piscine
Les prises et installations dans des zones exposées, notamment autour d’une piscine, sont soumises à des contraintes renforcées. Le parasurtenseur doit être associé à une haute qualité de mise à la terre et un tableau divisionnaire spécifique, respectant notamment la norme pour tableau divisionnaire piscine. Les risques d’électrocution et d’endommagement des équipements sont élevés si cette protection est négligée.
Ces précautions par lieu complètent ainsi la protection générale assurée par le parafoudre et permettent de maîtriser au mieux les risques liés aux surtensions. C’est une démarche globale intégrant les dispositifs différentiels, les onduleurs pour stabiliser les tensions, et la mise à la terre fiable pour limiter toute décharge électrique dangereuse.
En synthèse, comprendre le fonctionnement du parafoudre et son importance dans la protection électrique vous permet de mieux anticiper les risques d’incendie ou de panne. Améliorer la sécurité domestique passe par une installation conforme, une vérification régulière, et une sensibilisation adaptée aux risques liés à la surintensité et aux phénomènes atmosphériques.
