Un tableau divisionnaire joue un rôle crucial dans la distribution électrique d’une habitation lorsque plusieurs étages ou zones spécifiques requièrent une gestion contrôlée de leur alimentation. Ce guide complet vous accompagne dans la compréhension des principes de base, les bonnes pratiques d’installation, et les contraintes techniques liées aux tableaux divisionnaires, ainsi qu’à la norme NF C 15-100 incontournable en 2026. De la sélection des matériaux adaptés jusqu’au câblage et dimensionnement, vous découvrirez comment assurer la sécurité électrique, optimiser la répartition des circuits et maintenir une installation conforme et évolutive.
- Le tableau divisionnaire permet de distribuer l’électricité à l’étage ou à une zone spécifique, assurant sécurité et maintenance aisée.
- La norme NF C 15-100 encadre strictement son installation notamment concernant l’alimentation et la protection différentielle.
- La section du câble et le calibre des disjoncteurs amont doivent être finement dimensionnés en fonction de la distance et des usages.
- La répartition des circuits sous interrupteurs différentiels optimise la protection des personnes et la sélectivité des protections.
- L’installation des modules complémentaires (contacteur, délesteur, etc.) améliore la gestion énergétique et la flexibilité.
Comprendre le rôle et l’importance du tableau divisionnaire pour un branchement électrique d’étage
Un tableau divisionnaire est un tableau électrique secondaire installé pour gérer l’alimentation d’une zone délimitée, souvent un étage dans une habitation ou un garage indépendant. Sa fonction principale est de distribuer l’électricité avec ses protections propres, tout en évitant les longs câbles depuis le tableau principal.
Dans le contexte d’une maison moderne dont la surface dépasse 120 m², la norme NF C 15-100 recommande fortement l’emploi d’un tableau divisionnaire afin d’améliorer la sécurité électrique et faciliter la maintenance. Par exemple, dans une maison de trois étages, il sera judicieux d’avoir un tableau divisionnaire au premier étage et un autre au second pour découper l’installation en zones.
Cela permet en cas de défaut sur un étage spécifique de ne couper que cette partie, au lieu de désactiver toute la maison. Par ailleurs, ce découpage réduit la longueur des câbles, ce qui diminue les pertes électriques dues à la chute de tension. Pour illustrer, une rallonge électrique alimentant un étage éloigné directement depuis le tableau principal sera plus coûteuse et moins sûre qu’une liaison courte vers un tableau secondaire correctement protégé.

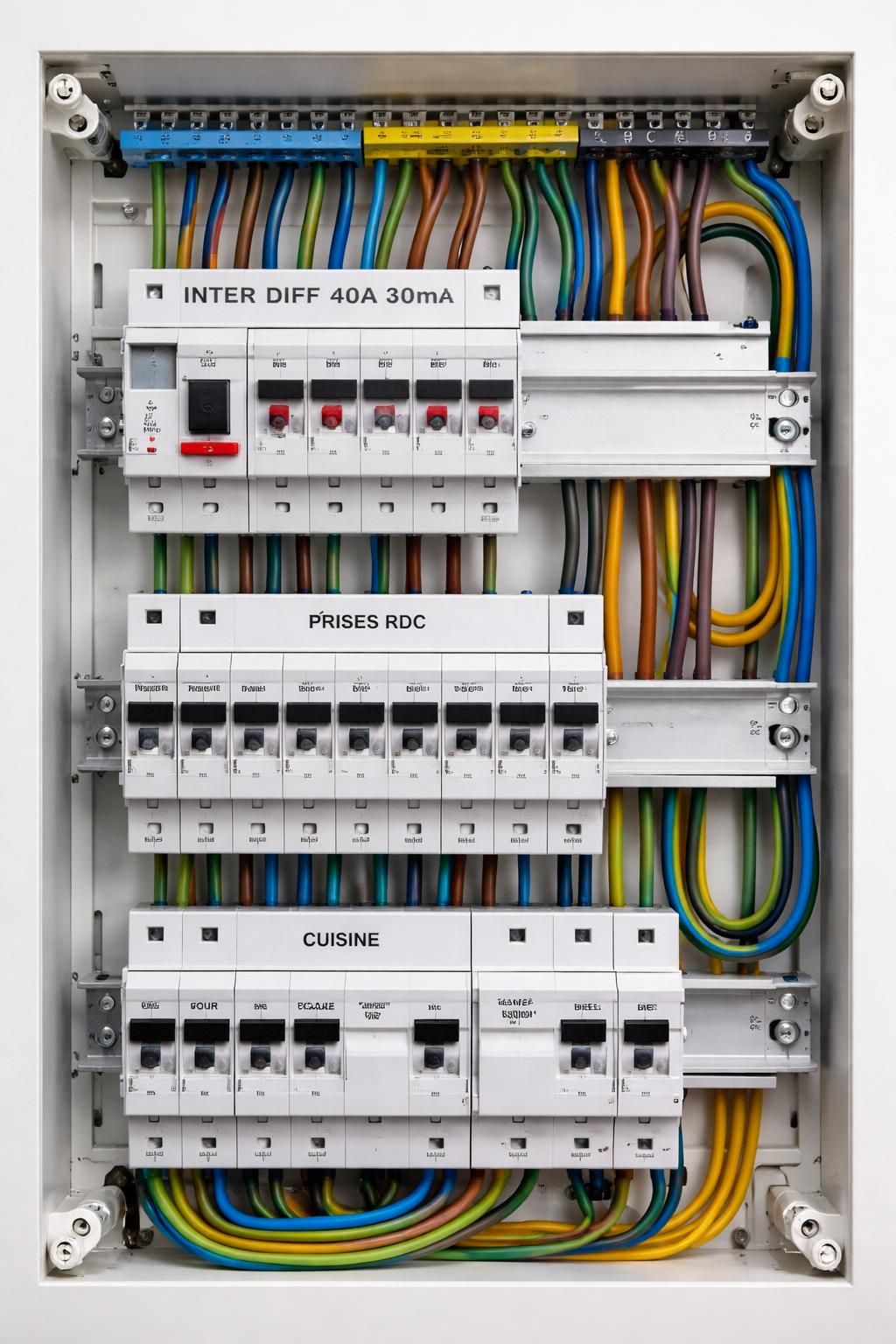

Un tableau divisionnaire comprend les protections nécessaires : interrupteur différentiel 30 mA pour la protection des personnes, disjoncteurs calibrés suivant les circuits (éclairage, prises, appareils spécifiques) et bornes de terre. Son raccordement à la terre doit être parfaitement continu avec le tableau principal afin d’assurer une bonne protection contre les défauts d’isolement.
En résumé, le tableau divisionnaire est un prolongement organisé et sécurisé du tableau principal, indispensable pour un branchement électrique efficace et résilient à chaque étage.
Dimensionnement et câblage du tableau divisionnaire selon la norme NF C 15-100
Le dimensionnement du tableau divisionnaire doit être réalisé en tenant compte de plusieurs facteurs essentiels : calibre du disjoncteur amont dans le tableau principal, distance entre tableaux, section du câble d’alimentation, et puissance prévue pour l’étage ou la zone desservie.
Le disjoncteur amont, installé dans le tableau principal, protège la liaison vers le tableau divisionnaire. Il est crucial de choisir un calibre adapté. Un disjoncteur de 20 A est conseillé pour la plupart des petites et moyennes installations résidentielles. Il permet ensuite une modularité pour les disjoncteurs internes, souvent de 10 A à 16 A pour les circuits lumière et prises standards.
Pour des extensions plus énergivores, comme un atelier avec machines électroportatives ou une borne de recharge pour véhicule électrique à l’étage, le disjoncteur amont peut monter jusqu’à 32 A voire 40 A. La distance entre les tableaux influe directement sur la section du câble. Par exemple, pour un disjoncteur de 20 A :
- 2,5 mm² de section convient jusqu’à 12 mètres,
- 4 mm² jusqu’à 20 mètres,
- 6 mm² jusqu’à 30 mètres,
- 10 mm² pour plus de 30 mètres.
Une section insuffisante provoque une chute de tension trop importante et risque d’endommager les appareils, voire d’entraîner un échauffement excessif du câble. En respectant ces préconisations, vous évitez les pannes et assurez la longévité du circuit.
La pose du câble doit suivre les règles de l’art, privilégiant les modèles U1000 R2V à 3 conducteurs (phase, neutre, terre). Sous gaine, la pose s’adapte selon l’emplacement, que ce soit en intérieur, dans les entraits ou enterré lorsque deux bâtiments sont concernés. Il est interdit de partager le neutre ou d’omettre la terre sous peine de non-conformité et risques sérieux.
En rez-de-chaussée ou local technique, vous fixerez le tableau divisionnaire à une hauteur réglementaire, entre 1 m et 1,80 m, en évitant les zones humides selon NF C 15-100, notamment pas de mise en place dans une salle de bain ou sous escalier.
Enfin, l’installation inclut l’interrupteur différentiel 30 mA adapté au type d’usage :
- Type A recommandé pour circuits alimentant des appareils électroniques ou machines à courant continu,
- Type AC pour les circuits classiques d’éclairage ou prises,
- Types F et B pour usages spécifiques comme certaines pompes, bornes de recharge ou équipements industriels.
Ce choix est déterminant pour une sécurité optimale et éviter des déclenchements intempestifs.
Pour approfondir les normes appliquées, rendez-vous sur la page dédiée aux espaces techniques selon la NF C 15-100.
Répartition des circuits et protection différentielles dans un tableau divisionnaire d’étage
La répartition des circuits dans un tableau divisionnaire se fait généralement selon la nature des usages et la nécessité de protection différenciée. Pour un étage, il est conseillé de séparer les circuits humides (salle de bain, WC) des circuits secs (chambres, couloir, salon) afin d’assurer une sélectivité optimale et faciliter la localisation d’un défaut éventuel.
La norme impose l’intégration d’un interrupteur différentiel 30 mA d’un type adapté (souvent type A) pour protéger les circuits comportant des prises. Ce dispositif détecte toute fuite de courant susceptible d’entraîner un risque d’électrocution. Il est préférable de positionner cet interrupteur dans le tableau divisionnaire lui-même et non en amont dans le tableau principal pour éviter un effet domino.
Par exemple, un tableau d’étage pour un 3 chambres avec salle de bain pourrait contenir :
- Un interrupteur différentiel de 40 A 30 mA type A pour la salle de bain et les équipements représentant un risque (chauffe-eau, lave-linge),
- Un autre interrupteur différentiel 40 A 30 mA type AC pour les circuits d’éclairage et prises du reste de l’étage,
- Des disjoncteurs 10 A pour l’éclairage,
- Des disjoncteurs 16 A pour les prises standard,
- Des disjoncteurs 20 A pour les circuits spécialisés (chauffe-eau, appareils lourds).
Cette répartition offre à la fois sécurité et confort, en évitant par exemple qu’une panne de la salle de bain coupe les chambres.
Il est également important d’intégrer la fonction différentiel dans certains tableaux électriques de gamme plus avancée, permettant de détecter les défauts résiduels et éviter les risques d’incendie. Pour en savoir plus, consultez nos recommandations spécifiques sur les précautions contre les courts-circuits et défauts d’installation électrique.
Rôle et sélection des disjoncteurs pour circuits électriques à l’étage
Le choix du calibre des disjoncteurs est une étape déterminante dans l’installation d’un tableau divisionnaire. Le calibre indique le courant maximal supporté avant déclenchement, et doit être adapté à la nature et à la puissance du circuit.
Les calibres courants dans un tableau divisionnaire d’étage sont les suivants :
- 10 A : éclairage traditionnel (lampes basse consommation ou LED),
- 16 A : prises de courant standards, machines légères (ventilateurs, petits appareils),
- 20 A : prises adaptées aux appareils électroménagers plus puissants (lave-linge, lave-vaisselle),
- 32 A et 40 A : circuits spécialisés (borne de recharge électrique, chauffage électrique dédié, gros électroménager).
Les courbes de déclenchement (B, C, D) complètent le choix du disjoncteur. Par exemple :
- Courbe B : déclenchement rapide, idéale pour protections générales ou circuits sensibles,
- Courbe C : déclenchement modéré, adaptée aux circuits domestiques classiques contenant des moteurs (volets roulants, lave-linge),
- Courbe D : retardée, pour équipements avec fort courant d’appel (compresseurs, machines-outils).
Un mauvais choix de courbe peut entraîner des coupures intempestives ou une protection insuffisante. Par ailleurs, la distinction entre interrupteur différentiel et disjoncteur différentiel est fondamentale :
- L’interrupteur différentiel ne coupe que le circuit en cas de fuite électrique,
- Le disjoncteur différentiel combine protection contre les courts-circuits et les fuites, mais est plus complexe et coûteux.
Selon l’installation, un électricien pourra recommander l’un ou l’autre afin de garantir la meilleure sécurité tout en limitant les déclenchements inutiles.
Pour une description complète des modules, leurs calibres et fonctions, vous pouvez consulter notre article dédié sur la composition des tableaux électriques et modules.
Intégration des modules complémentaires dans un tableau divisionnaire d’étage
Les tableaux divisionnaires modernes ne se limitent plus aux disjoncteurs et interrupteurs différentiels. Ils accueillent divers modules complémentaires qui optimisent la gestion électrique et augmentent la fonctionnalité :
- Le contacteur jour/nuit permet la gestion automatique de certains équipements en heures creuses, réduisant la facture d’électricité,
- Le télérupteur permet le contrôle de l’éclairage depuis plusieurs points (escalier, couloir),
- Le délesteur ajuste la puissance consommée en temps réel pour éviter les surtensions et coupures,
- Le parafoudre protège l’installation contre les surtensions dues à la foudre ou aux perturbations électriques, garantissant la sécurité des appareils sensibles,
- L’horloge programmable gère des plages horaires pour la mise en marche ou l’arrêt automatisé d’appareils connectés.
Chaque module s’installe sur rail DIN et nécessite un câblage précis respectant les normes pour fonctionner en harmonie avec le reste du tableau. Par exemple, dans un tableau divisionnaire d’étage, le contacteur jour/nuit sera souvent associé au chauffe-eau pour bénéficier des tarifs avantageux en heures creuses.
La gamme des fabricants se démarque par la qualité et la facilité d’intégration de ces modules. Legrand offre un large choix avec une intégration particulièrement intuitive, Schneider privilégie des solutions innovantes et robustes, tandis que Hager est reconnu pour son rapport qualité-prix et sa simplicité d’installation. Le choix de la gamme dépendra du budget, de la complexité de l’installation, et de la compatibilité avec le matériel déjà en place.
Pour approfondir les étapes d’installation du tableau, module par module, reportez-vous à notre guide complet sur la pose et le branchement d’un tableau électrique, adapté aussi bien pour les débutants que les bricoleurs expérimentés.
Peut-on alimenter un tableau divisionnaire depuis une prise électrique ?
Non. La norme NF C 15-100 interdit formellement ce type d’alimentation. Le tableau divisionnaire doit être connecté au tableau principal via un circuit dédié avec un disjoncteur de protection.
Quelle est la différence entre un interrupteur différentiel et un disjoncteur différentiel ?
L’interrupteur différentiel détecte uniquement les fuites de courant et coupe le circuit alors que le disjoncteur différentiel combine la détection de fuite avec la protection contre les surcharges et courts-circuits.
Quelle section de câble choisir pour un tableau divisionnaire situé à 25 mètres ?
Pour un disjoncteur amont de 20 A, une section de 6 mm² est généralement recommandée pour une distance de 25 mètres afin de limiter la chute de tension et respecter les normes.
Faut-il toujours un interrupteur différentiel dans un tableau divisionnaire ?
Oui, tout tableau divisionnaire alimentant des prises ou circuits à risque doit comporter un interrupteur différentiel 30 mA pour la sécurité des personnes.
Peut-on installer un tableau divisionnaire dans une salle de bain ?
Non, la norme NF C 15-100 interdit l’installation de tableau électrique secondaire dans les locaux humides comme les salles de bain ou les toilettes.
