En bref :
- Un tableau électrique à 2 rangées convient souvent aux logements standards mais nécessite une évaluation précise de la charge électrique et des circuits à protéger.
- Le dimensionnement, la capacité du tableau, et la répartition des circuits sous les interrupteurs différentiels sont essentiels pour garantir la sécurité électrique et la conformité à la norme NF C 15-100.
- Le choix des disjoncteurs selon leur calibre et courbe de déclenchement doit correspondre aux usages spécifiques des circuits pour éviter toute surcharge ou coupure inutile.
- Les modules complémentaires comme les télérupteurs, contacteurs jour/nuit ou parafoudres peuvent imposer une extension du tableau.
- En rénovation, adapter un tableau 2 rangées demande souvent de vérifier l’espace disponible, la modernisation des protections et la capacité à intégrer de nouveaux circuits.
- Faire appel à un professionnel garantit la conformité réglementaire et la sécurité pour toute modification d’un tableau électrique.

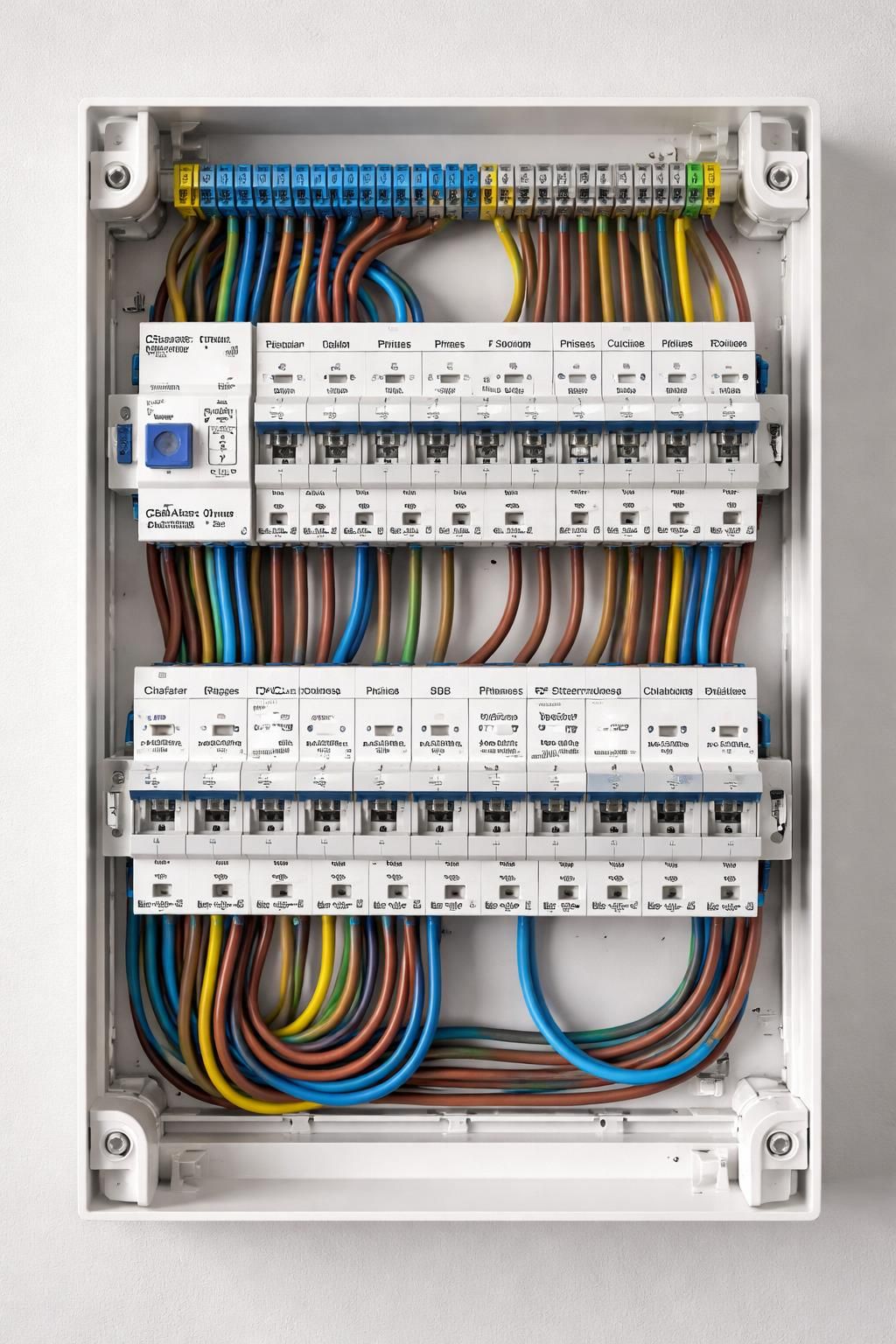

Capacité et dimensions d’un tableau électrique 2 rangées : comprendre ses limites
Un tableau électrique se définit principalement par le nombre de rangées qu’il comporte, chaque rangée pouvant accueillir un certain nombre de modules sur rail DIN. Un tableau 2 rangées est généralement capable d’accueillir entre 24 et 40 modules, selon le fabricant et la largeur des modules sélectionnés. Ce type de tableau est souvent choisi pour les maisons individuelles de taille moyenne ou les appartements disposant d’une installation électrique standard. La première étape consiste donc à évaluer la capacité tableau nécessaire en fonction du nombre de circuits à protéger.
Chaque circuit électrique, qu’il s’agisse d’une ligne d’éclairage, de prises de courant ou d’appareils spécifiques (comme une plaque de cuisson ou un chauffage), doit être protégé par un disjoncteur modularisé. Ces protections sont alignées sur les rails DIN du tableau. Ainsi, si votre installation requiert plus de 40 protections, un tableau à plus de deux rangées sera indispensable.
Le dimensionnement du tableau électrique dépend aussi de la charge électrique totale estimée dans le bâtiment. Par exemple, une maison neuve doit inclure des marges pour les évolutions futures : ajout d’équipements électroménagers, domotique, borne de recharge pour véhicule électrique, etc. Dans un logement existant en rénovation, un tableau 2 rangées peut s’avérer suffisant si la puissance souscrite et le nombre de circuits ne dépassent pas les capacités du tableau. Toutefois, une rénovation complète suivant la norme NF C 15-100 peut nécessiter l’extension ou le remplacement du tableau pour assurer la sécurité et la conformité réglementaire.
Demandons-nous également comment se répartissent les circuits sous les interrupteurs différentiels, indispensable pour garantir la protection contre les défauts d’isolement. Un tableau 2 rangées impose de bien cibler chaque groupe différentiel pour éviter la surcharge et faciliter la maintenance. Dans tous les cas, l’analyse rigoureuse de la charge électrique et la répartition des types de circuits prendront en compte la capacité du tableau ainsi que sa fonctionnalité et sa sécurité globale.
Répartition des circuits et choix des interrupteurs différentiels dans un tableau électrique 2 rangées
En conformité avec la norme NF C 15-100, un tableau électrique doit comporter au moins un interrupteur différentiel général pour protéger l’ensemble des circuits. Dans une installation à 2 rangées, la gestion de ces interrupteurs différentiel demande une planification précise afin d’optimiser la sécurité électrique, réduire les coupsures intempestives et faciliter le dépannage.
Les différents types d’interrupteurs différentiels – types AC, A, F, Hpi et B – répondent à des besoins spécifiques selon la nature des équipements raccordés. Le type AC est adapté pour les circuits d’éclairage et prises classiques, tandis que le type A est obligatoire pour les circuits alimentant des appareils électroniques susceptibles de générer des courants continus, comme les plaques à induction, lave-linge ou certains circuits informatiques. Les types F et B concernent les installations plus spécialisées, notamment pour les pompes à chaleur, bornes de recharge ou dispositifs médicalisés.
Dans un tableau 2 rangées, il est particulièrement important de diviser les circuits en groupes logiques protégés par plusieurs interrupteurs différentiels 30 mA. Par exemple, un différentiel pour les prises de courant, un pour l’éclairage, un pour les circuits spécialisés (chauffage, cuisine, électroménager). Cette segmentation améliore la sécurité électrique et permet d’isoler plus facilement la panne. En fonction du nombre de modules, deux à quatre interrupteurs différentiels pourront être installés dans un tableau 2 rangées, offrant une répartition efficace des protections.
Il est essentiel de comprendre la différence entre un interrupteur différentiel simple et un disjoncteur différentiel, même si les deux remplissent un rôle de protection différentielle. L’interrupteur différentiel détecte les fuites de courant vers la terre et coupe l’alimentation dès qu’un seuil est dépassé, mais il ne protège pas contre la surintensité. Le disjoncteur différentiel cumule cette fonction différentielle avec une protection contre les surcharges et courts-circuits, souvent utilisée dans les installations sensibles ou industrielles.
Voici un exemple concret de répartition dans un tableau 2 rangées type :
- 1 interrupteur différentiel type A 40A pour les prises de courant générales (modules : disjoncteurs 16A à 20A)
- 1 interrupteur différentiel type AC 40A pour l’éclairage (disjoncteurs 10A à 16A)
- 1 interrupteur différentiel type A 40A spécifique cuisine pour plaques, four, hotte (disjoncteurs 20A à 32A)
- 1 interrupteur différentiel type F pour circuit chauffage ou pompes à chaleur (disjoncteurs 10A à 40A)
Grâce à cette organisation, un tableau à 2 rangées évite la surcharge des interrupteurs différentiel tout en garantissant une sécurité maximale.
Les calibres et courbes de déclenchement des disjoncteurs dans un tableau électrique 2 rangées
Le choix des disjoncteurs dans votre tableau électrique est crucial pour la protection des circuits et la sécurité des utilisateurs. Leur rôle est de couper l’alimentation en cas de surcharge ou de court-circuit. Chaque calibre correspond à une intensité maximale admissible, exprimée en ampères (A). Dans un tableau 2 rangées, vous trouverez communément les calibres suivants :
- 2 A : pour les circuits spécialisés très faibles consommations, comme des éclairages spécifiques ou circuits pilotage
- 10 A : pour l’éclairage général
- 16 A : pour les prises standards et certains petits électroménagers
- 20 A : pour les circuits prises plus puissantes, comme les prises dédiées
- 32 A : pour plaques de cuisson, ballon d’eau chaude, petits radiateurs électriques
- 40 A : pour les circuits plus lourds tels que certains chauffages ou gros équipements
Les disjoncteurs sont identifiés aussi par leur courbe de déclenchement (B, C, D), qui définit la rapidité avec laquelle ils interviennent selon l’intensité du courant :
- Type B : déclenchement rapide pour charges résistives (éclairage, prises classiques), utilisé fréquemment en résidentiel.
- Type C : seuil de déclenchement plus élevé, adapté aux charges inductives comme moteurs, pompes, certains appareils électroménagers.
- Type D : seuil encore plus élevé, pour équipements avec forts appels de courant, comme les gros moteurs industriels.
Un dimensionnement correct associe le bon calibre au bon type de courbe pour chaque circuit. Par exemple, un circuit d’éclairage sera protégé par un disjoncteur 10 A type B, tandis qu’un circuit de pompe à chaleur nécessitera plutôt un disjoncteur 16 A ou 20 A type C.
La sélection attentive des disjoncteurs optimise la protection et évite les coupures intempestives, surtout dans un tableau à 2 rangées où l’espace pour modules est limité. Il faut également tenir compte de la norme NF C 15-100 qui encadre ces choix pour garantir une installation conforme et sécurisée.
Modules complémentaires à intégrer dans un tableau électrique 2 rangées : fonctions et installation
Outre les disjoncteurs et interrupteurs différentiel, un tableau électrique moderne intègre souvent des modules complémentaires qui améliorent la fonctionnalité de l’installation. Leur intégration dans un tableau à 2 rangées doit être anticipée lors de la conception, car ils occupent de la place et nécessitent un câblage adapté.
Les modules les plus courants comprennent :
- Contacteur jour/nuit : utilisé pour la gestion des chauffe-eau en heures creuses. Il commande la mise en marche en fonction d’une horloge externe.
- Télérupteur : commande d’éclairage via un bouton poussoir, idéal dans les grands espaces ou pour simplifier les circuits d’éclairage multiples.
- Délesteur : module qui réduit la puissance consommée lorsque plusieurs équipements fonctionnent simultanément, évitant le déclenchement du disjoncteur principal.
- Parafoudre : dispositif de protection contre les surtensions transitoires causées par la foudre ou des perturbations réseau.
- Horloge programmable : pour automatiser certaines charges selon des plages horaires définies, comme l’éclairage extérieur ou la ventilation.
Installer ces modules dans un tableau 2 rangées nécessite une étude de l’espace disponible et de la compatibilité avec les autres protections. Pour un tableau trop petit, il faudra envisager un tableau à 3 rangées. Le câblage de ces équipements demande également rigueur, précision et connaissance des principes de la norme NF C 15-100. Par exemple, le contacteur jour/nuit doit pouvoir être piloté par une horloge externe et alimenter un circuit dédié, tandis que le parafoudre doit être installé en tête de tableau pour protéger l’ensemble de l’installation.
L’utilisation de marques reconnues telles que Legrand, Schneider ou Hager facilite le choix car ces fabricants proposent des gammes intégrées avec une compatibilité assurée des modules entre eux. Chacun offre des avantages spécifiques en termes d’ergonomie, qualité des composants, et tarifs. Par exemple, Legrand propose souvent un excellent rapport qualité/prix pour les modules standards, Schneider met en avant la technologie et la finesse des produits, tandis que Hager privilégie la robustesse et la modularité.
Conception et adaptation d’un tableau électrique 2 rangées en rénovation ou en construction neuve
Pour concevoir un tableau électrique à 2 rangées dans une maison neuve, il est important de partir d’un schéma électrique architectural bien pensé qui intègre tous les circuits nécessaires et anticipe des évolutions possibles. Le dimensionnement des rangées doit permettre d’accueillir les protections pour l’éclairage, les prises, la cuisson, le chauffage, ainsi que tous les modules complémentaires nécessaires.
En rénovation, la situation peut être plus complexe. Il faut vérifier si le tableau existant à 2 rangées offre encore une capacité suffisante pour intégrer les nouvelles protections demandées par la norme NF C 15-100 en vigueur. Dans certains cas, la modernisation implique l’ajout d’un tableau complémentaire ou le remplacement complet par un tableau 3 rangées. Toutefois, si la rénovation ne modifie pas considérablement la charge électrique, une mise à niveau ponctuelle sur le tableau 2 rangées peut suffire.
Il est également conseillé de vérifier la conformité des interrupteurs différentiels et disjoncteurs présents. Le passage à des interrupteurs type A ou F peut être nécessaire selon les appareils électroménagers ou équipements récemment ajoutés, comme des plaques à induction. Cela garantit la sécurité et la protection contre les défauts spécifiques liés aux courants continus ou pulsés.
Dans tous les cas, la répartition intelligente des circuits sur les deux rangées évite les surcharges et limite les risques de coupures intempestives. Une bonne pratique est de réserver une rangée aux circuits ordinaires (éclairage, prises) et l’autre aux circuits spécialisés (chauffage, cuisine, électroménager). C’est aussi l’occasion d’intégrer un câblage organisé avec des peignes horizontaux pour simplifier le branchement et l’entretien, tout en assurant une bonne visibilité du câblage.
Pour les particuliers qui désirent intervenir sur leur installation, il est primordial de connaitre les risques et limites du tableau 2 rangées, et de faire appel à un professionnel notamment pour toute modification impliquant le raccordement au réseau ou la mise sous tension. L’assurance et la garantie décennale peuvent en effet être impactées si les travaux ne sont pas effectués dans le respect des normes électriques et du Consuel, organisme de validation en France.
Pour approfondir ces démarches, ce guide complet aide à mieux comprendre la conception et le dimensionnement de tableaux électriques en résidentiel et à identifier quand un tableau 2 rangées suffira ou devra être étendu.
Un tableau électrique 2 rangées peut-il suffire pour une maison de 5 pièces ?
Oui, à condition que le nombre de circuits et la charge électrique totale soient compatibles avec la capacité de ce type de tableau. Il est essentiel d’évaluer le dimensionnement global avant l’installation pour garantir sécurité et conformité.
Quelle est la différence entre un interrupteur différentiel type A et type AC ?
Le type AC détecte les défauts de courant alternatif, adapté pour les circuits basiques, tandis que le type A est capable de détecter aussi les courants de fuite continus pulsés, nécessaires pour protéger des appareils plus complexes comme les plaques à induction.
Peut-on ajouter un parafoudre dans un tableau 2 rangées ?
Oui, un parafoudre peut être installé en tête de tableau sur une rangée 2, mais il faut vérifier l’espace disponible. S’il n’y a pas assez de place, un tableau plus grand sera nécessaire pour garantir le câblage sûr et conforme.
Quels sont les risques liés à un tableau électrique surchargé ?
Un tableau surchargé peut entraîner des déclenchements intempestifs, des risques de surchauffe, voire des incendies. Il est donc important de respecter les règles de dimensionnement pour assurer la sécurité électrique de toute l’installation.
Peut-on remplacer un tableau électrique 2 rangées sans changer le câblage existant ?
Cela dépend de l’état et de la configuration du câblage. En rénovation, remplacer un tableau tout en conservant le câblage est possible si celui-ci est conforme aux normes actuelles. Sinon, une rénovation complète est recommandée.
