En bref :
- Le tableau électrique est le point central de la distribution et de la protection électrique de votre maison neuve.
- Le respect de la norme NF C 15-100 garantit la sécurité électrique et la conformité de l’installation.
- Le dimensionnement des circuits et le choix judicieux des disjoncteurs assurent une protection adaptée à chaque usage.
- La distinction entre interrupteurs différentiels et disjoncteurs permet de mieux comprendre leur rôle essentiel dans la sécurité.
- Le choix des fabricants (Legrand, Schneider, Hager) doit se faire selon les besoins, la modularité et le budget.
- Un schéma électrique clair est indispensable pour un câblage rigoureux et un suivi facilité.
- Respecter les règles de sécurité et faire appel à un professionnel certifié sont primordiaux pour une installation domestique fiable.

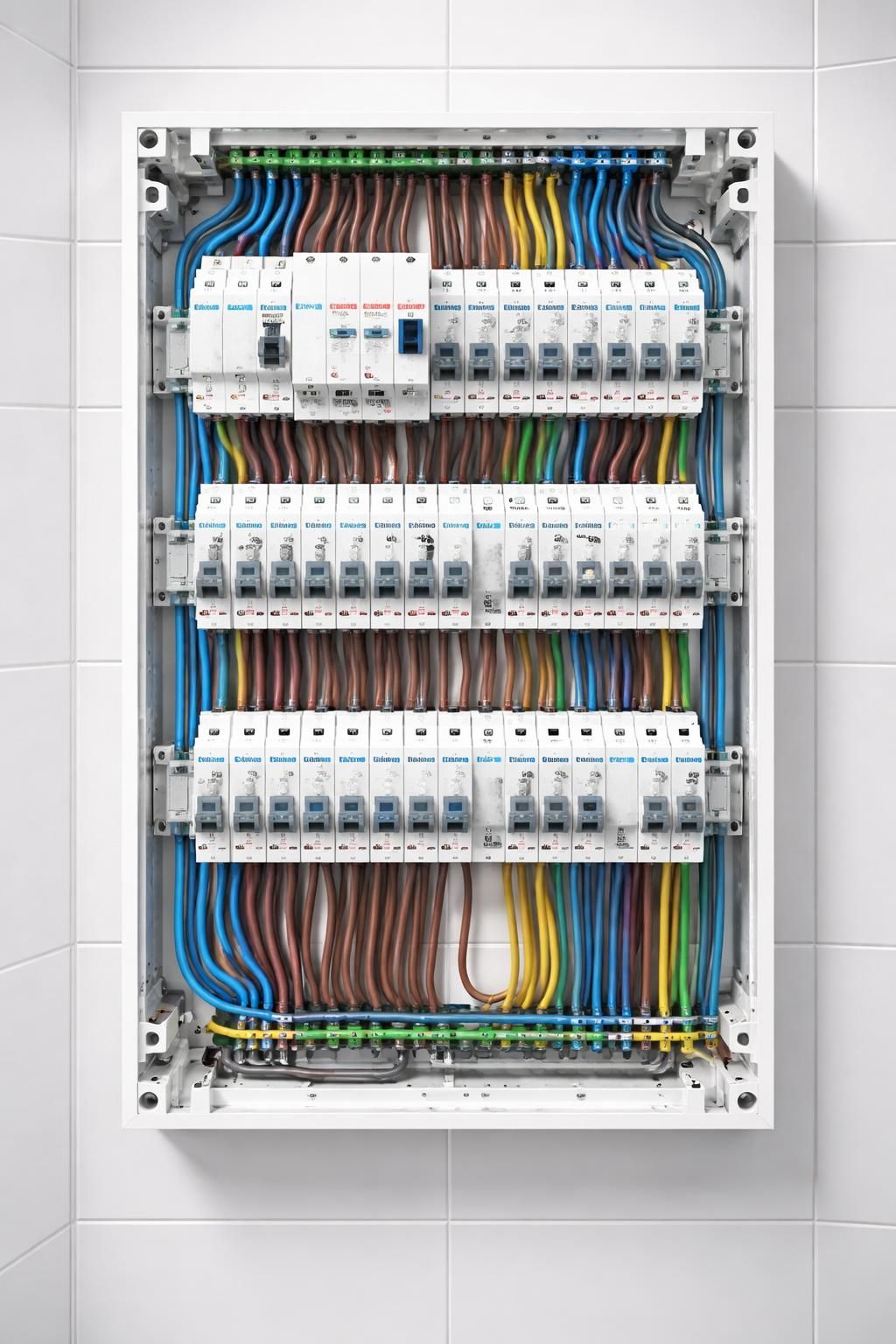

Comprendre les composants essentiels et le rôle du tableau électrique dans une maison neuve
Le tableau électrique, parfois appelé coffret électrique, représente le cœur de toute installation électrique domestique. Dans une maison neuve, il orchestre la distribution de l’électricité depuis le point d’entrée, après le disjoncteur de branchement, jusqu’aux différents circuits spécifiques aux pièces et usages. Ce dispositif assure à la fois la répartition du courant et la protection des occupants et des appareils grâce à une organisation modulaire et conforme aux normes électriques en vigueur, notamment la NF C 15-100.
Le tableau se compose principalement d’interrupteurs différentiels, de disjoncteurs divisionnaires, de parafoudres et éventuellement de modules complémentaires comme les contacteurs jour/nuit ou délesteurs. L’interrupteur différentiel est un appareil indispensable à la sécurité électrique. Il mesure l’équilibre du courant entre la phase et le neutre et détecte toute fuite à la terre, ce qui peut indiquer un contact accidentel ou un défaut. Les différents types (A, AC, F, Hpi, B) correspondent à des sensibilités spécifiques selon les appareils connectés et les risques électriques potentiels.
Les disjoncteurs divisionnaires protègent chaque circuit dédié dans la maison. Leur rôle est double : couper le circuit en cas de surintensité (surcharge) et en cas de court-circuit. Leur calibre, exprimé en ampères (2A à 40A), est choisi selon la puissance des appareils desservis et leur usage. Par exemple, un disjoncteur de 16A protège généralement un circuit d’éclairage tandis qu’un disjoncteur de 32A sert souvent pour les plaques de cuisson ou un four électrique.
La flexibilité du tableau permet une adaptation dans le temps. En disposant de rangées supplémentaires, on anticipe l’ajout futur de circuits, comme pour une borne de recharge pour véhicule électrique, un système de domotique, ou un chauffage supplémentaire. Cette approche modulaire évite les remplacements coûteux du tableau et favorise une installation évolutive.
Enfin, le dimensionnement des sections de câbles selon l’usage (1,5 mm², 2,5 mm², ou plus) et le respect des codes couleurs pour la phase, le neutre et la terre garantissent la cohérence et la sécurité du câblage électrique. Une bonne étiquetage des circuits à l’intérieur du tableau facilite les interventions futures, notamment lors d’un dépannage ou d’une extension de l’installation.
Dimensionnement précis des circuits et choix de disjoncteurs adaptés pour une installation électrique conforme
Le dimensionnement des circuits est une phase clé dans la conception d’un tableau électrique pour une maison neuve. Il s’appuie sur l’analyse des besoins réels de chaque pièce et de chaque équipement, tout en respectant les prescriptions de la NF C 15-100.
Par exemple, la cuisine nécessite plusieurs circuits spécialisés en raison de ses nombreux appareils électroménagers. Le réfrigérateur fonctionnera souvent sur un circuit protégé par un disjoncteur de 20 A avec un câble en 2,5 mm², tandis que les plaques de cuisson ou le four nécessitent un calibre supérieur, généralement entre 32 A et 40 A, avec une section de câble augmentée (jusqu’à 6 mm²). Le lave-linge et le lave-vaisselle, eux, seront placés sur des circuits de 20 A avec une section de câble de 2,5 mm².
Dans les pièces de vie comme le salon ou les chambres, on privilégiera des circuits d’éclairage protégés par des disjoncteurs de 10 à 16 A, avec des câbles de 1,5 mm² pour les luminaires. Les prises de courant, quant à elles, sont généralement protégées par des disjoncteurs de 16 à 20 A selon l’usage attendu (petits appareils, multimédia, etc.) et câblées en 2,5 mm². Cette distinction permet une protection optimale en cas de surcharge sans provoquer de coupures intempestives.
La répartition des circuits se fait sous les interrupteurs différentiels 30 mA, obligatoires pour toute installation domestique. La norme impose d’en avoir au minimum deux, mais souvent trois ou quatre dans les installations récentes afin de compartimenter la protection selon les usages (par exemple, un différentiel pour les prises, un autre pour l’éclairage, un pour les circuits spécialisés).
Les calibres des disjoncteurs choisis s’accompagnent aussi d’une courbe de déclenchement (B, C, D) qui détermine leur comportement face aux surintensités. Les courbes B sont adaptées aux charges résistives usuelles (éclairage, prises), tandis que les C sont recommandées pour les charges inductives ou avec des pics de courant comme le matériel informatique ou électroménager. La courbe D, plus lente, sert pour les installations avec des appareils à forte intensité d’appel comme les moteurs ou pompes.
Il est important d’éviter un mauvais choix des calibres ou des sections de câbles, car cela entraîne des risques graves : échauffements, coupures fréquentes, voire incendies. Un dimensionnement correct garantit une installation fiable, sûre et conforme à la norme NF C 15-100.
Différences fondamentales entre interrupteurs différentiels et disjoncteurs : rôle, catégories et calibres expliqués
Une source fréquente de confusion dans les installations électriques est la distinction entre interrupteur différentiel et disjoncteur différentiel, d’autant plus qu’ils jouent tous deux un rôle crucial dans la sécurité électrique domestique.
L’interrupteur différentiel est un dispositif qui surveille la différence de courant entre phase et neutre. Si une fuite de courant vers la terre est détectée, il coupe l’alimentation afin d’éviter tout risque d’électrocution. Cet appareil est sensible généralement à un courant de défaut de 30 mA pour la protection des personnes. Les types d’interrupteurs différentiels (AC, A, F, B, Hpi) correspondent à leur capacité à détecter différents types de courants de défaut, notamment les courants continus ou pulsés générés par des appareils électroniques modernes.
Le disjoncteur différentiel combine cette fonction différentielle avec celle du disjoncteur classique : il assure donc simultanément la protection contre les surcharges et les courts-circuits, tout en intervenant en cas de fuite de courant. Cette solution réunit deux protections en un seul module mais peut être plus coûteuse et moins modulaire. Selon les besoins et la taille de l’installation, certains préfèrent multiplier les interrupteurs différentiels associés à des disjoncteurs divisionnaires individuels.
Concernant les calibres des disjoncteurs, ceux-ci sont définis en ampères selon la capacité maximale en courant qu’ils peuvent supporter sans déclenchement intempestif. Un disjoncteur 2 A sera utilisé pour des circuits très faibles comme certains éclairages spécifiques, tandis qu’un 40 A sera nécessaire pour des circuits à fortes charges. Les courbes classiques B, C et D déterminent la rapidité de déclenchement selon la nature et la puissance de la charge.
Par exemple, une maison neuve typique aura des interrupteurs différentiels de type A ou AC de 40/63 A pour protéger plusieurs circuits regroupés, tandis que les disjoncteurs divisionnaires varieront de 10 A pour un circuit d’éclairage à 32 A voire 40 A pour un circuit de cuisson ou chauffage. Cette hiérarchie assure une protection électrique adaptée et conforme aux exigences de sécurité et performance.
Enfin, la distribution et le câblage de ces protections doivent respecter les règles strictes du code couleur (phase en rouge ou marron, neutre en bleu, terre en vert/jaune) pour assurer une installation claire et rapide à dépanner. Ces précautions sont également détaillées dans les documents techniques pour faciliter la compréhension et la maintenance des installations.
Modules complémentaires dans le tableau : contacteurs, télérupteurs, délesteurs et protections supplémentaires
Le tableau électrique ne se limite pas à la simple protection des circuits. Il intègre aujourd’hui divers modules complémentaires qui améliorent le confort, la gestion énergétique et la sécurité de votre maison neuve.
Le contacteur jour/nuit est souvent utilisé pour piloter le chauffage électrique ou le chauffe-eau, permettant de bénéficier d’un tarif avantageux en heures creuses. Il fonctionne par commande externe, déclenchant l’alimentation uniquement pendant les plages horaires définies. Son intégration dans le tableau facilite le câblage et l’automatisation.
Le télérupteur, quant à lui, permet la gestion d’un éclairage commandé par plusieurs boutons poussoirs disséminés dans la maison. C’est le dispositif de choix pour un contrôle centralisé et pratique des lampes, notamment dans les grands couloirs ou escaliers.
Le délesteur est un équipement intelligent intégré pour éviter la surcharge du réseau électrique domestique. En coupant temporairement les charges non prioritaires quand la consommation totale approche la limite de souscription, il protège l’installation et évite les coupures inutiles. Sa programmation est adaptée à chaque foyer et à ses usages particuliers.
Par ailleurs, la protection contre les surtensions reste une étape indispensable pour sécuriser durablement votre installation, notamment avec l’intégration d’un parafoudre. Ce dernier protège les équipements sensibles contre les surtensions liées à la foudre ou aux perturbations réseau, garantissant ainsi une meilleure longévité de vos appareils et une sécurité accrue.
Chaque module complémentaire doit être choisi en fonction de vos besoins spécifiques et intégré dans votre tableau électrique en respectant les exigences de la norme NF C 15-100 et les recommandations du fabricant. Par exemple, dans une maison connectée, le choix de contacteurs compatibles avec un système domotique peut faciliter la gestion à distance et l’optimisation énergétique.
Le respect scrupuleux de la documentation technique et le respect des bonnes pratiques de câblage assurent une installation sûre, fonctionnelle et évolutive.
Choix des gammes Legrand, Schneider et Hager : comparatif objectif pour un tableau électrique maison neuve
Le marché des tableaux électriques est dominé par plusieurs fabricants français et européens reconnus pour la qualité de leurs produits : Legrand, Schneider Electric et Hager. Chacun propose une gamme complète de tableaux, disjoncteurs, interrupteurs différentiels et modules complémentaires, mais avec des caractéristiques, des technologies et des tarifs qui varient sensiblement.
Legrand est souvent privilégié pour sa polyvalence, son design soigné et la compatibilité étendue de ses produits. Adapté aussi bien aux petits projets qu’aux installations complexes, Legrand facilite la conception grâce à ses supports modulaires et son catalogue varié. Ses appareils offrent généralement un bon rapport qualité-prix, ce qui en fait un choix fréquent pour les maisons neuves standard.
Schneider Electric se concentre sur des solutions avancées, notamment dans la domotique et la gestion énergétique. La gamme Acti9, par exemple, inclut des modules de pilotage intelligents, idéaux pour les maisons connectées et les installations intégrant des dispositifs d’automation. Cependant, cette performance s’accompagne souvent d’un coût légèrement supérieur.
Hager offre une alternative solide centrée sur la simplicité d’installation et la robustesse. Sa large gamme répond bien aux besoins classiques et accepte des extensions facilitant la modernisation progressive de l’installation. Le prix est généralement intermédiaire entre Legrand et Schneider, ce qui en fait une bonne option équilibrée pour la majorité des foyers.
Dans le cadre d’une installation électrique neuve, les prix moyens à prévoir sont d’environ 5 à 15 € par disjoncteur simple, 30 à 70 € pour un interrupteur différentiel et entre 300 et 600 € pour un tableau complet équipé, sans compter la main d’œuvre.
Le choix du fabricant doit prendre en compte non seulement le budget, mais aussi la facilité de maintenance, la disponibilité des pièces, et la compatibilité avec d’éventuels dispositifs domotiques ou extensions futures.
En cas de rénovation électrique, il est recommandé de privilégier une marque compatible avec les équipements existants pour faciliter la mise à jour et éviter des modifications coûteuses. Pour approfondir ces aspects, consultation d’un guide de rénovation électrique s’avère utile.
FAQ essentielle pour concevoir et sécuriser votre tableau électrique maison neuve
Quel est le rôle principal d’un interrupteur différentiel dans le tableau électrique ?
L’interrupteur différentiel détecte toute fuite de courant vers la terre et coupe automatiquement l’alimentation électrique pour protéger les personnes contre le risque d’électrocution.
Comment choisir le calibre du disjoncteur pour un circuit ?
Le calibre se choisit en fonction de la puissance et de l’usage du circuit. Par exemple, 16 A pour l’éclairage, 20 A pour les prises générales et jusqu’à 40 A pour les grosses charges comme le four ou les plaques de cuisson.
Peut-on réaliser soi-même le câblage du tableau électrique d’une maison neuve ?
Le câblage peut être réalisé par un bricoleur averti, mais il est conseillé de faire appel à un professionnel habilité pour s’assurer de la conformité à la norme NF C 15-100 et garantir la sécurité électrique.
Quelle est la différence entre un disjoncteur différentiel et un interrupteur différentiel ?
L’interrupteur différentiel assure uniquement la protection contre les fuites de courant, tandis que le disjoncteur différentiel combine cette fonction avec la protection contre les surcharges et courts-circuits.
Quels sont les critères pour choisir entre les gammes Legrand, Schneider et Hager ?
Le choix dépend du budget, des besoins en domotique, de la facilité d’installation, de la compatibilité avec les équipements existants et de la qualité souhaitée.
