En bref :
- Un tableau électrique pré-équipé facilite grandement l’installation électrique en regroupant les protections de base dans un coffret prêt à poser, compatible avec la norme NF C 15-100.
- Il offre une sécurité électrique renforcée tout en permettant une gestion claire et ordonnée des circuits domestiques, avec la possibilité de prévoir des extensions futures pour domotique, borne de recharge ou chauffage.
- Contrairement aux idées reçues, le tableau pré-équipé n’est pas forcément moins coûteux que l’achat séparé des composants mais permet un gain de temps et une maintenance facilitée.
- La sélection de la marque (Legrand, Schneider, Hager), du nombre de rangées et du calibre des protections doit être méthodique pour s’adapter à votre logement et à vos besoins spécifiques.
- Pour une installation réussie et conforme, des conseils professionnels restent essentiels, notamment pour la pose, le branchement et la mise en service.
Tableau électrique pré-équipé : définition, rôle et conformité avec la norme NF C 15-100

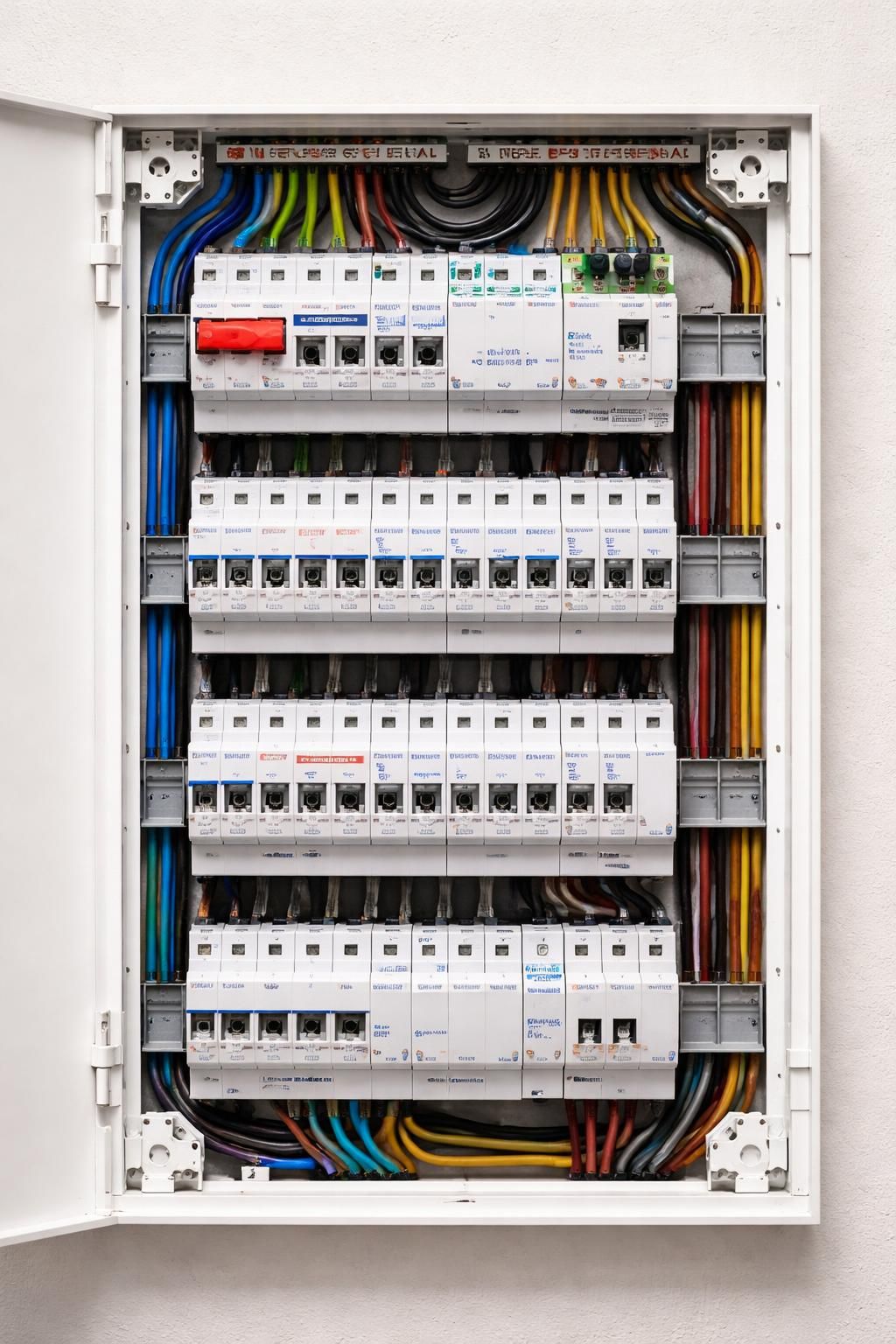

Un tableau électrique pré-équipé correspond à un coffret électrique livré avec des modules déjà installés, notamment un ou plusieurs interrupteurs différentiels et des disjoncteurs adaptés. Contrairement au tableau nu, qui nécessite l’achat et la pose complète des composants, il représente une solution standardisée et sécurisée pour la plupart des installations résidentielles. Ce type de tableau se veut conforme à la norme NF C 15-100, incontournable pour garantir la sécurité électrique de votre habitation.
La norme NF C 15-100 encadre strictement la conception et la mise en place du tableau électrique. Elle impose notamment la présence obligatoire d’interrupteurs différentiels de types A et AC, afin d’assurer la protection des personnes contre les risques d’électrocution, et de disjoncteurs adaptés en nombre et calibre pour chaque circuit. Le tableau doit être positionné dans une Gaine Technique Logement (GTL) ou un Espace Technique Électrique Logement (ETEL) d’une dimension minimale – généralement au moins 600 mm de large et 220 mm de profondeur – à une hauteur accessible (entre 0,90 m et 1,80 m). Ne pas respecter ces normes peut entraîner des risques sérieux en termes de sécurité, ainsi que des complications dans les démarches administratives, notamment lors de mises en service ou de ventes immobilières.
Le tableau pré-équipé contient, dans la plupart des cas, les composants fondamentaux pour une maison type : plusieurs disjoncteurs magnéto-thermiques à courbe C pour protéger l’éclairage, les prises, le chauffage, ainsi que des interrupteurs différentiels 30 mA assurant la protection contre les défauts d’isolement. Quelques accessoires comme les peignes d’alimentation (horizontaux et verticaux) sont déjà montés, facilitant le raccordement et la distribution de la phase entre les modules. En pratique, cette configuration garantit une gestion claire et ordonnée des circuits, un gain de temps à l’installation, et une maintenance plus simple à long terme.
À savoir, un tableau pré-équipé ne signifie pas toujours « tout prêt à brancher sans aucune intervention ». Les câbles d’alimentation venant des circuits de votre logement devront être connectés sur les disjoncteurs et bornes de terre. Ce travail reste délicat, et requiert une connaissance des bonnes pratiques électriques. Il est donc recommandé de faire appel à un professionnel ou, au minimum, de vous assurer d’un certain niveau d’expertise pour garantir que la sécurité électrique ne sera pas compromise.
En résumé, choisir un tableau électrique pré-équipé représente un compromis idéal entre la flexibilité du sur-mesure et la simplicité du prêt à poser tout en assurant la conformité aux exigences en vigueur. Il réduit l’erreur humaine liée à un montage incorrect, apporte une meilleure ergonomie de gestion des circuits et assure un socle solide pour une installation pérenne et sécurisée.
Dimensionnement et répartition des circuits dans un tableau électrique pré-équipé pour maison neuve et rénovation
Déterminer la bonne taille d’un tableau électrique pré-équipé est une étape cruciale pour la réussite de l’installation. En pratique, ce choix dépend de plusieurs facteurs dont la surface de votre habitation, les équipements électriques prévus, et les besoins en domotique ou borne de recharge.
Calcul du nombre de circuits et modules nécessaires
Pour une maison standard d’environ 100 m², la norme NF C 15-100 recommande au minimum une douzaine de circuits distincts, chacun protégé par un disjoncteur adapté. Voici une répartition typique :
- 2 circuits pour l’éclairage (un par étage ou zone)
- 2 circuits pour les prises de courant générales (séjour, chambres)
- 3 circuits dédiés à la cuisine (plaques, four, prises électroménager)
- 1 à 2 circuits pour le chauffage électrique ou pompe à chaleur
- 1 circuit pour les prises de la salle de bains, conforme aux zones de sécurité
- 1 circuit extérieur pour jardin, terrasse ou portail
- 1 à 2 circuits pour la domotique et les équipements spécifiques (alarme, VMC)
Sur cette base, le tableau doit comporter au minimum 2 rangées de modules (12 modules par rangée en moyenne). Cependant, pour anticiper les évolutions et extensions possibles (chargement de voiture électrique, ajout d’équipements connectés), il est fortement conseillé d’ajouter une à deux rangées supplémentaires, soit environ 30 % de marge. Cette flexibilité est fondamentale car un tableau trop petit peut obliger à l’ajout d’un second tableau ou à un re-câblage coûteux.
Répartition sous les interrupteurs différentiels
La protection par interrupteur différentiel est obligatoire sur chaque circuit. On distingue deux types principaux selon les usages : le type AC, qui protège l’ensemble des circuits d’éclairage et prises classiques, et le type A, indispensable pour les circuits alimentant des appareils électroniques sensibles comme lave-linge, plaques à induction et lave-vaisselle.
La règle est de regrouper les circuits par type d’interrupteur différentiel. Un exemple concret pour une maison de 3 chambres :
- 1 interrupteur différentiel type A protégeant les circuits de la cuisine (plaque à induction, lave-vaisselle)
- 1 interrupteur différentiel type AC protégeant l’éclairage général et prises des chambres
- 1 interrupteur différentiel supplémentaire pour les circuits spécifiques (salle de bains, garage avec borne de recharge)
Cette organisation permet une maintenance aisée et une meilleure détection des défauts électriques par zone, et réduit le risque d’une coupure générale en cas de défaut sur un seul circuit.
Voici une liste des points à respecter lors du dimensionnement :
- Prévoir une marge suffisante (au moins 30 %) pour les extensions.
- Respecter la séparation des circuits sensibles (type A) des circuits classiques (type AC).
- Utiliser des disjoncteurs avec un calibre correspondant à la section des conducteurs (ex. 16A pour du 1,5 mm², 20A pour du 2,5 mm²).
- Ajouter un parafoudre dans les zones exposées pour éviter les surtensions causées par la foudre.
- Prendre en compte les réglementations spécifiques aux pièces humides et à l’extérieur.
Un exemple précis d’application de ces règles facilite grandement la compréhension. Pour une maison neuve, par exemple, vous choisirez un tableau pré-équipé avec 3 rangées, incluant 2 interrupteurs différentiels type AC, 1 type A, environ 14 disjoncteurs magnéto-thermiques, un parafoudre intégré, des bornes de connexion et des peignes d’alimentation avec adaptation pour extensions futures.
Pour un chantier de rénovation où vous remplacez un tableau ancien existant, il faudra impérativement refaire le schéma électrique unifilaire, respecter les sections de câbles actuelles et vérifier le dimensionnement avec une attention particulière aux contraintes d’espace dans la GTL.
Découvrez nos tableaux électriques 3-4 rangées adaptés pour un large éventail de configurations et facilite la gestion de votre installation électrique.
Choix et rôle des disjoncteurs dans un tableau électrique pré-équipé : calibres et courbes de déclenchement
Les disjoncteurs sont les gardiens de votre installation électrique domestique. Ils détectent les surintensités de courant (surtensions ou surcharges) et coupent le circuit pour protéger les câbles et les appareils contre les dommages ou risques d’incendie. Dans un tableau électrique pré-équipé, le type et le calibre des disjoncteurs doivent être rigoureusement choisis pour correspondre aux usages et aux sections de conducteurs.
Calibres typiques et leur utilisation
Les calibres les plus courants pour la maison sont :
- 2 A : protègent des équipements spécifiques de faible puissance comme la VMC (ventilation mécanique contrôlée).
- 10 A : circuits éclairage intensifs ou spécialisés.
- 16 A : prises courantes branchées sur des fils de 1,5 mm², circuits généralistes comme les chambres ou salon.
- 20 A : prises utilisables pour le gros électroménager sur câble 2,5 mm².
- 32 A : circuit dédié à une borne de recharge de véhicule électrique ou un appareil nécessitant une forte puissance.
- 40 A et au-delà : équipements particuliers comme chauffage électrique ou pompes à chaleur avec forte intensité nominale.
Courbes de déclenchement : B, C, D
Les courbes déterminent la rapidité avec laquelle le disjoncteur déclenche selon l’intensité du courant. Cette caractéristique est capitale pour éviter des coupures intempestives tout en garantissant la protection :
- Courbe B : déclenchement rapide pour les charges résistives classiques (éclairage, petits appareils).
- Courbe C : déclenchement normal, adaptée à la plupart des circuits domestiques avec une tolérance aux démarrages moteurs.
- Courbe D : déclenchement lent pour des équipements présentant des pics de courant importants (moteurs, compresseurs).
Pour un tableau électrique pré-équipé prévu pour la majorité des logements résidentiels, les disjoncteurs de type C sont majoritaires car ils assurent une protection fiable sans nuisance. Les courbes B ou D se rencontrent sur des applications spécifiques.
Différence entre interrupteur différentiel et disjoncteur différentiel
La confusion est fréquente mais ces deux dispositifs jouent des rôles complémentaires. L’interrupteur différentiel détecte un courant de fuite à la terre et ouvre le circuit pour prévenir le risque d’électrocution. Il protège la personne. Le disjoncteur différentiel combine cette fonction avec la protection contre les surintensités (surcharge, court-circuit), c’est un dispositif tout-en-un plus coûteux et encombrant. En résidentiel courant, l’usage d’interrupteurs différentiels associés à des disjoncteurs simples est la norme.
Types d’interrupteurs différentiels et leurs applications : A, AC, F, Hpi, B
Les différents types se définissent par la nature des défauts qu’ils détectent :
- Type AC : défauts à courant alternatif sinusoïdal, pour les circuits classiques d’éclairage et prises.
- Type A : défauts à courant alternatif et courant continu pulsé, pour les appareils électroniques comme les plaques à induction ou machines à laver.
- Type F : détection plus sensible, utile pour certaines variateurs de vitesse.
- Type Hpi : spécialement conçu pour détecter les courants de défaut haute fréquence, utilisés dans les installations sensibles.
- Type B : capable de détecter tous types de courants de défaut, y compris continus lisses, indispensable pour bornes de recharge véhicule électrique, pompes à chaleur modernes et installations photovoltaïques.
Dans un tableau électrique pré-équipé standard, vous trouverez souvent un mélange de types A et AC pour garantir la conformité et la sécurité de l’ensemble des circuits.
Modules complémentaires dans un tableau électrique pré-équipé : installation et fonctions clés
Au-delà des disjoncteurs et interrupteurs différentiels, plusieurs modules complémentaires peuvent être intégrés dans un tableau électrique pré-équipé pour optimiser la sécurité, le confort ou la gestion énergétique.
Contacteur jour/nuit et horloge programmable
Le contacteur jour/nuit permet de basculer certains appareils (chauffe-eau, chauffage) sur un tarif heures creuses. Associé à une horloge programmable qui commande l’enclenchement et le déclenchement automatiquement, il optimise la consommation d’électricité et diminue la facture énergétique.
Télérupteur et délesteur
Le télérupteur est utilisé pour commander plusieurs points d’éclairage à distance via un ou plusieurs interrupteurs. Il remplace avantageusement les installations classiques à va-et-vient en multipliant les points de commande sans nécessiter de câblages complexes.
Le délesteur intervient pour limiter la puissance électrique appelée par l’habitation en coupant temporairement des circuits non prioritaires lorsque la consommation atteint le seuil maximal, évitant ainsi les coupures intempestives du disjoncteur principal.
Parafoudre
Obligatoire dans les zones exposées aux orages, le parafoudre protège l’installation des surtensions générées par la foudre ou les perturbations sur le réseau électrique. Sa présence dans un tableau pré-équipé est un atout majeur pour la pérennité des équipements électriques et la sécurité des occupants.

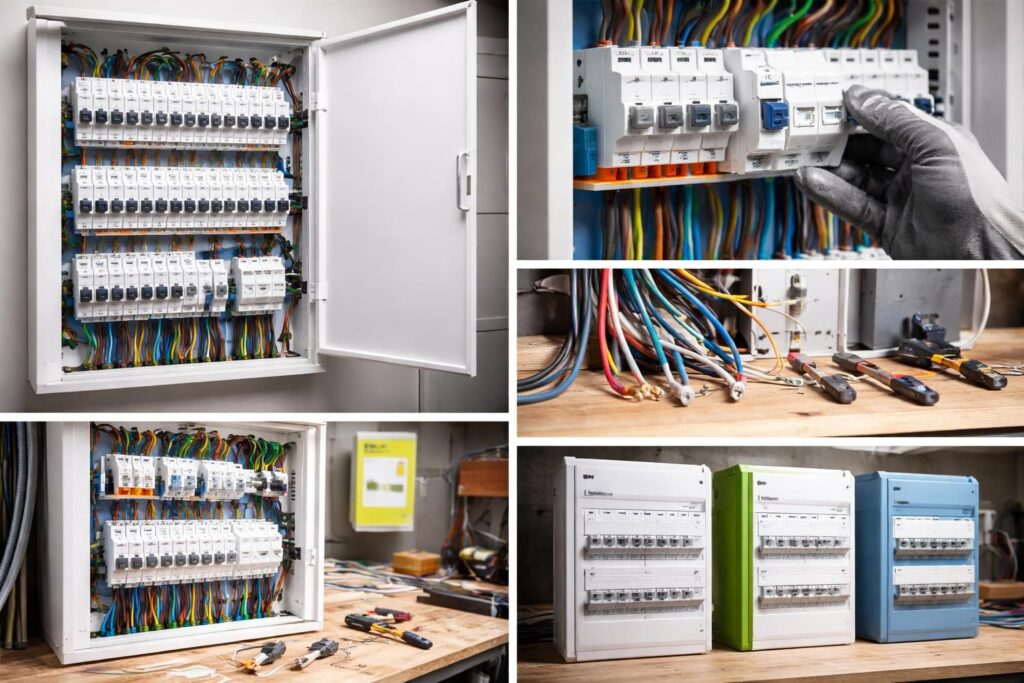

Installation réussie : conseils et outils
Pour intégrer ces modules, il faut anticiper l’espace nécessaire dans le tableau, comprendre le schéma unifilaire fourni, et disposer des outils adaptés (pince coupante, dénudeuse, tournevis isolés, multimètre). Le montage doit être réalisé hors tension et respecter le repérage des fils et connexions selon la norme NF C 15-100.
Comparaison objective des gammes Legrand DNX, Schneider Square D et Hager Alpha pour tableau électrique pré-équipé
Trois grandes marques dominent le marché des tableaux électriques pré-équipés en habitat résidentiel : Legrand, Schneider et Hager. Chacune propose des gammes avec leurs spécificités, avantages et inconvénients.
Legrand DNX : simplicité et disponibilité
Legrand DNX est un des tableaux les plus répandus, apprécié pour la facilité de montage, la bonne qualité des peignes d’alimentation et la disponibilité dans les grandes surfaces de bricolage. Sa gamme offre une bonne modularité et des kits pré-équipés complets avec des composants conformes aux normes. Le méticuleux travail de conception permet d’éviter les erreurs au montage. Son point faible réside dans un coût un peu plus élevé des interrupteurs différentiels par rapport à Hager.
Schneider Square D : robustesse et compacité
Schneider mise sur la robustesse des modules et la compacité des rangées. Les disjoncteurs mono-modules facilitent la gestion de l’espace dans des tableaux souvent destinés à des installations techniques. Le packaging est clair et le schéma unifilaire toujours inclus. La gamme est recommandée pour des installations tertiaires et haut de gamme, ou des maisons avec besoins spécifiques (piscine, ERP). Certains utilisateurs pointent une prise en main un peu plus complexe des peignes d’alimentation.
Hager Alpha : modularité et rapport qualité-prix
La gamme Alpha de Hager se distingue par son excellente modularité : ajouts faciles de cadres, portes vitrées, supports supplémentaires de schéma. La qualité des disjoncteurs différentiels est très appréciée pour leur fiabilité, notamment pour éviter les déclenchements intempestifs. Hager propose souvent l’un des meilleurs rapports qualité/prix, même si sa distribution en grande surface est moins présente que Legrand.
- Legrand DNX est le choix privilégié pour une installation résidentielle classique et facile d’accès.
- Schneider convient mieux à des installations complexes, techniques ou à forte exigence.
- Hager offre une solution équilibrée avec un accent sur la qualité et la modularité pour des projets évolutifs.
En termes de prix, comptez entre 250 et 350 euros pour un tableau pré-équipé 4 rangées selon la marque et le revendeur. N’oubliez pas que bien dimensionner votre tableau et sélectionner les modules adéquats garantissent une sécurité électrique durable et une meilleure maintenance.
Découvrez nos tableaux électriques 3-4 rangées pour plus de choix adaptés à votre installation électrique.
Qu’est-ce qu’un tableau électrique pré-équipé ?
C’est un coffret électrique avec les protections de base déjà installées, incluant interrupteurs différentiels et disjoncteurs, prêt à être raccordé à l’installation électrique.
Puis-je installer moi-même un tableau électrique pré-équipé ?
Oui, si vous avez des connaissances électriques suffisantes, mais la mise en service et validation par un professionnel restent obligatoires pour garantir la sécurité.
Comment choisir le calibre des disjoncteurs dans mon tableau ?
Le calibre dépend de la section des câbles et de la puissance des appareils : 16A pour du fil 1,5 mm² (prises standards), 20A pour du 2,5 mm² (gros électroménager), 32A minimum pour borne de recharge.
Quelle différence entre interrupteur différentiel type A et AC ?
Le type AC garantit la protection pour les circuits classiques, tandis que le type A est nécessaire pour les circuits alimentant des appareils électroniques sensibles générant des courants de défaut spécifiques.
Pourquoi prévoir des rangées supplémentaires dans son tableau ?
Pour anticiper l’ajout de futurs circuits liés à la domotique, la voiture électrique ou d’autres équipements, évitant ainsi un remplacement complet ou un rajout de tableau devenu coûteux.
