Choisir un interrupteur automatique avec détecteur de mouvement adapté à la pièce
Un interrupteur automatique commande l’éclairage lorsqu’il détecte un déplacement, puis l’éteint après une durée réglée. Dans un couloir, un vestibule ou des toilettes, ce fonctionnement évite de chercher l’interrupteur les bras chargés. Il peut aussi limiter les périodes d’éclairage inutile, à condition de choisir un appareil adapté à l’espace et à la lampe.
Le détecteur infrarouge passif, souvent désigné par l’abréviation PIR, repère les variations de chaleur produites par le déplacement d’une personne. Il convient généralement aux pièces intérieures et aux passages dégagés. Un capteur hyperfréquence détecte les mouvements par ondes et peut parfois réagir à travers des matériaux légers : cette sensibilité est pratique dans certains locaux, mais risque de provoquer des allumages depuis une pièce voisine.
Avant l’achat, vérifiez l’angle et la portée indiqués par le fabricant, la charge minimale compatible et le type de commande. Un modèle encastré remplace parfois un mécanisme mural, tandis qu’un appareil au plafond couvre plus uniformément une zone de passage. Pour l’extérieur, choisissez un produit dont l’indice de protection convient à l’exposition à la pluie et à la poussière, et suivez les prescriptions de pose de sa notice.
Deux, trois ou plusieurs conducteurs : vérifier les bornes
Un détecteur à deux fils s’insère généralement sur la phase et peut convenir à certaines rénovations où le neutre n’est pas présent dans la boîte. Sa compatibilité avec les ampoules LED doit être vérifiée : le faible courant nécessaire à son électronique peut provoquer un scintillement ou une lueur résiduelle. Un appareil à trois bornes, repérées le plus souvent L, N et L’, reçoit la phase, le neutre et le départ commandé vers la lampe.
Les appellations et schémas varient selon les fabricants ; le nombre de fils ne suffit donc pas à déterminer le branchement. Certains appareils disposent de bornes supplémentaires pour une commande externe ou un relais. La notice du modèle choisi reste la référence : ne raccordez jamais une borne supposée être une terre ou une sortie sans avoir contrôlé son repérage.
Matériel et sécurité pour l’installation électrique d’un détecteur
Une installation fiable commence par l’identification du circuit et la préparation du matériel. Prévoyez un tournevis isolé adapté aux bornes, une pince à dénuder, des connecteurs correspondant à la section des conducteurs et un vérificateur d’absence de tension (VAT). Un simple tournevis testeur ne remplace pas un VAT pour confirmer qu’un circuit est hors tension.
- Détecteur compatible avec le luminaire, la technologie LED et le type de commande souhaité.
- Connecteurs adaptés au nombre, à la nature et à la section des fils ; aucune connexion ne doit rester lâche.
- VAT fonctionnel, vérifié avant et après le contrôle d’absence de tension.
- Boîte d’encastrement et fixations en bon état, avec assez de place pour loger les conducteurs sans les écraser.
Coupez le disjoncteur du circuit concerné, empêchez sa remise sous tension et vérifiez l’absence de tension au point d’intervention. Si vous ne pouvez pas identifier sûrement les conducteurs, arrêtez-vous : les couleurs donnent une indication, mais une installation ancienne ou modifiée peut ne pas respecter les conventions attendues.
Repères NF C 15-100 pour un circuit d’éclairage
Pour un circuit d’éclairage résidentiel, la section usuelle minimale des conducteurs est de 1,5 mm². La protection est assurée par un disjoncteur de 16 A au maximum, avec une limite de huit points d’éclairage par circuit selon les prescriptions de la NF C 15-100. Le circuit d’éclairage est distinct d’un circuit de prises : les prises utilisent leurs propres sections et protections, qui dépendent notamment du nombre de socles et de l’usage.
La norme ne fixe pas une hauteur universelle propre à tous les détecteurs muraux. Respectez la hauteur et l’orientation recommandées par le fabricant, puis vérifiez que le champ de détection couvre bien la trajectoire habituelle. Les travaux dans un tableau, une salle d’eau ou une installation présentant des conducteurs endommagés justifient l’intervention d’un électricien.
Raccordement électrique : comprendre le schéma L, N et L’
Sur un détecteur à trois bornes, L reçoit la phase d’alimentation, N le neutre et L’ la phase commandée qui repart vers le luminaire. Le neutre du luminaire est raccordé au neutre du circuit. Le détecteur ferme alors le circuit de commande lorsque ses conditions de détection et de luminosité sont réunies.
Avant de raccorder, comparez le schéma de la notice avec les conducteurs réellement disponibles dans la boîte. Si le neutre manque, ne le remplacez pas par la terre et ne tentez pas de le récupérer sur un autre circuit. Il faut envisager un détecteur compatible avec une installation sans neutre ou faire tirer le conducteur nécessaire par un professionnel.
Procédure de pose et contrôle avant remise sous tension

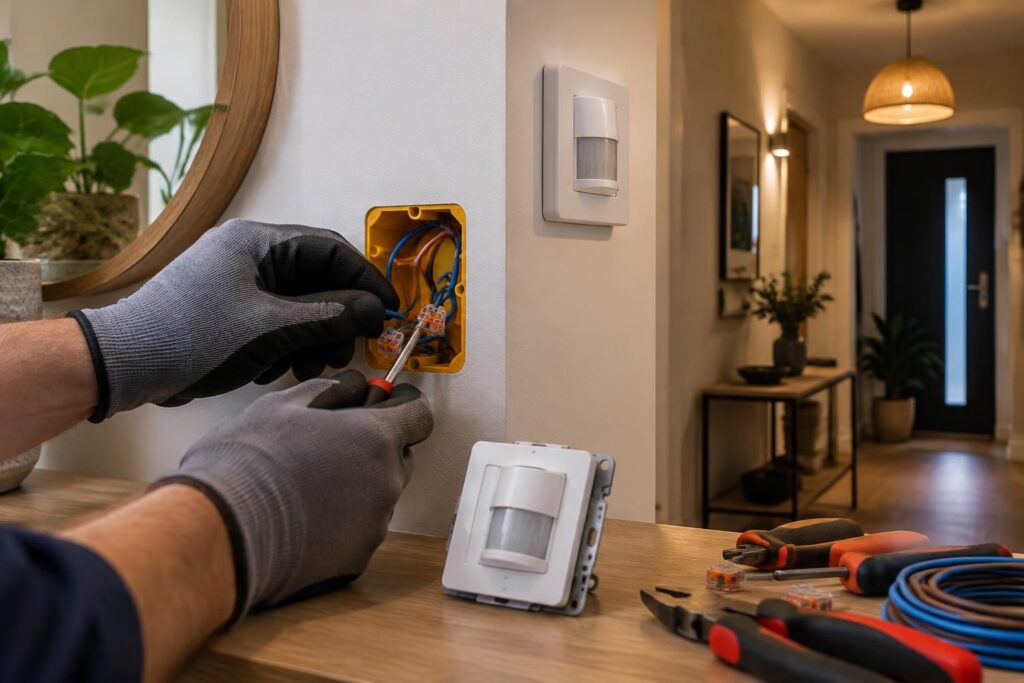

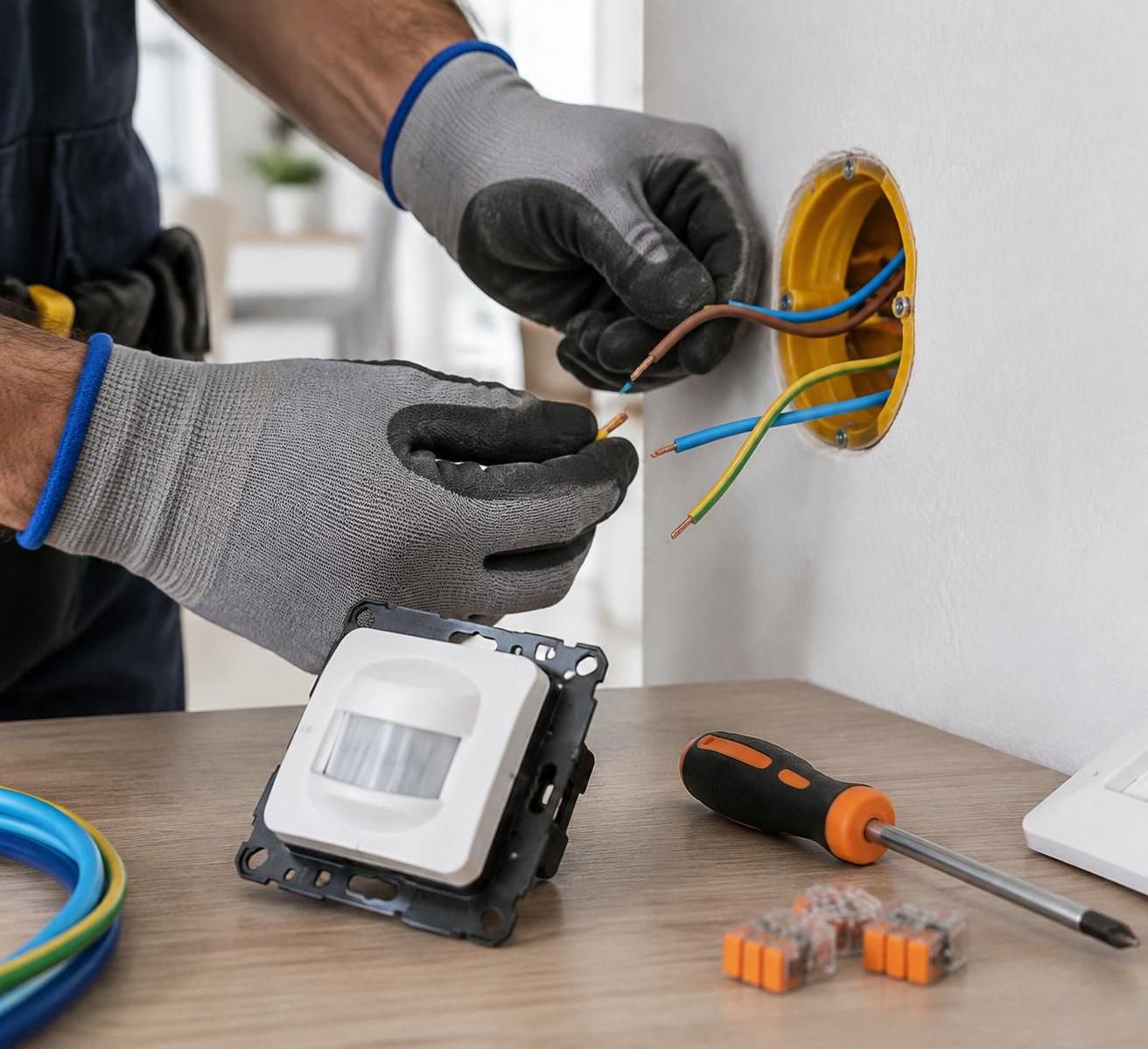

Après la mise en sécurité, repérez les conducteurs et préparez leur extrémité selon la longueur de dénudage indiquée par le fabricant. Raccordez-les aux bornes correspondantes, puis vérifiez chaque connexion par une légère traction et rangez les fils sans forcer dans la boîte. Fixez le mécanisme, remontez la plaque et assurez-vous qu’aucun cuivre dénudé n’est accessible.
Rétablissez le courant seulement lorsque l’appareil est entièrement refermé. Testez d’abord le fonctionnement en suivant la procédure de la notice, car certains modèles imposent un temps de stabilisation à la première mise sous tension. En cas de déclenchement du disjoncteur, d’odeur anormale ou d’échauffement, recoupez immédiatement et faites contrôler le raccordement.
Pour préparer le chantier, repérer les bornes et comprendre les différences entre détecteurs, une démonstration vidéo peut compléter la notice du fabricant, sans la remplacer. Le guide d’installation propre au modèle prévaut toujours, car deux appareils d’apparence proche peuvent avoir des modes de commande différents.
Conserver une commande manuelle et régler l’éclairage automatique
Il est possible de garder un contrôle manuel, mais la méthode dépend de l’appareil. Certains détecteurs intègrent une commande de marche forcée ; d’autres acceptent un interrupteur externe raccordé à une borne dédiée. Un montage improvisé en parallèle peut créer un fonctionnement imprévisible ou laisser la lampe alimentée en permanence. Vérifiez explicitement la fonction dans le schéma du fabricant avant toute modification.
Dans un couloir, une commande manuelle peut être utile si vous restez immobile pour ranger ou discuter. Dans un garage, elle permet de maintenir l’éclairage pendant une activité statique. Pour un va-et-vient existant, ne supposez pas que les deux mécanismes peuvent être conservés tels quels : les navettes et les bornes communes doivent être analysées selon le schéma exact. Si la boîte ne contient pas les conducteurs nécessaires, faites adapter la liaison plutôt que de multiplier les raccords.
Régler la sensibilité, le seuil de lumière et la temporisation
Commencez par une temporisation d’éclairage d’environ une à deux minutes dans un passage, puis ajustez-la selon l’usage. Une durée trop courte peut éteindre la lampe lorsque la personne reste immobile ; une durée excessive réduit l’intérêt de l’automatisation. Le réglage de sensibilité doit couvrir le trajet utile sans capter les mouvements derrière une porte ou dans une pièce adjacente.
Le seuil crépusculaire, généralement réglé en lux, détermine si le détecteur autorise l’allumage selon la lumière ambiante. Faites les essais le jour et le soir : un réglage trop sensible à la luminosité peut empêcher l’éclairage dans un couloir sombre, tandis qu’un seuil trop permissif déclenche la lampe même lorsque la lumière naturelle suffit. La détection de présence dépend aussi de l’orientation : les capteurs PIR détectent souvent mieux un mouvement transversal qu’une approche directe.
Dépannage d’un détecteur de mouvement et choix des appareils
Si la lampe ne s’allume pas, contrôlez d’abord le disjoncteur, le réglage du seuil lumineux et la durée de stabilisation prévue par la notice. Si elle reste allumée, réduisez la portée ou la sensibilité, vérifiez qu’aucun mouvement n’est détecté en continu et augmentez la temporisation seulement si les extinctions sont trop rapides. Des feuilles mobiles, un radiateur ou une source de chaleur proche peuvent perturber certains détecteurs infrarouges.
Une LED qui clignote ou reste faiblement éclairée est souvent liée à une incompatibilité entre la lampe et un détecteur deux fils, ou à un courant résiduel. Vérifiez la charge minimale admise et les solutions recommandées par le fabricant ; un module de compensation ne doit être posé que s’il est explicitement prévu pour cette association et installé conformément à sa notice. Remplacer le détecteur par un modèle trois fils compatible LED peut être plus fiable qu’un correctif improvisé.
Appareillage, difficulté et budget indicatif
Legrand Mosaic, Schneider Odace et Hager Systo couvrent des besoins résidentiels comparables, avec des finitions, formats et accessoires différents. Comparez surtout la compatibilité des mécanismes, la disponibilité des plaques, la clarté des notices et la présence d’une commande forcée réellement adaptée à votre câblage. Le choix esthétique ne compense pas un appareil incompatible avec la charge ou la boîte existante.
Le remplacement d’un appareil à l’identique, lorsque les conducteurs sont clairement repérés et que le circuit est sécurisé, relève d’une difficulté intermédiaire. La création d’une liaison avec neutre, la modification d’un va-et-vient ou l’intervention en extérieur est plus exigeante et peut nécessiter un professionnel. À titre indicatif, un détecteur mural courant coûte environ 15 à 45 euros ; les modèles plus élaborés ou à double technologie peuvent dépasser cette fourchette, hors pose et matériel complémentaire.
Pour choisir l’ampoule, vérifiez le culot, le flux lumineux en lumens, la température de couleur et l’IRC (indice de rendu des couleurs). Une valeur autour de 2 700 à 3 000 K donne une lumière chaude dans une entrée, tandis qu’un blanc plus neutre peut convenir à un garage ; un variateur ou une fonction dimmable n’est utile que si le détecteur et la source LED sont tous deux compatibles.
