Comprendre le fonctionnement d’un interrupteur avec voyant lumineux
L’interrupteur avec voyant lumineux constitue une solution technique intéressante pour améliorer à la fois l’ergonomie et la sécurité dans vos installations électriques résidentielles. Contrairement à un interrupteur classique, il intègre un dispositif lumineux qui facilite la localisation de la commande dans l’obscurité. Ce voyant peut répondre à deux types de fonctionnement distincts, qu’il est essentiel de maîtriser pour garantir un branchement électrique réussi et conforme à la norme NF C 15-100.
Interrupteur à voyant lumineux permanent : principe et câblage
Ce modèle se caractérise par un voyant qui reste allumé en continu, indifféremment de l’état de la lampe qu’il commande. La conséquence directe est que le repérage visuel reste actif même lorsque l’éclairage est éteint, ce qui simplifie la recherche de l’interrupteur dans une pièce obscure. Techniquement, ce fonctionnement est assuré par le raccordement du voyant directement entre la phase et le neutre, indépendamment du circuit de la lampe.
Le circuit d’interrupteur, appelé aussi simple commande, fonctionne par inversion d’état du contact : fermé, il laisse passer la phase vers la lampe ; ouvert, il interrompt ce passage. Dans ce contexte, le voyant permanent ne dépend pas de cette inversion. Un schéma simple illustre ce principe : phase → voyant → neutre, en parallèle du circuit principal.
Une installation de ce type nécessite néanmoins une attention particulière sur la distribution du neutre dans la boîte d’encastrement. En effet, pour assurer le fonctionnement du voyant, un fil neutre doit être présent, ce qui peut poser problème dans certaines installations anciennes qui n’intègrent pas systématiquement cette liaison.
Interrupteur avec voyant témoin : fonctionnement et câblage électrique
À la différence du voyant permanent, l’interrupteur avec voyant témoin se distingue par une lecture directe de l’état de l’éclairage. Son voyant ne s’allume que lorsque la lampe est alimentée ; il s’éteint donc lorsque l’éclairage est coupé, ce qui offre une indication visuelle précise de la mise en marche de la lumière.
Sur le plan électrique, ce résultat est atteint par le raccordement du voyant entre le retour lampe (le fil qui revient de la lampe vers l’interrupteur) et le neutre. Ainsi, le voyant reproduit à l’identique l’état électrique du point lumineux.
La compréhension détaillée du mécanisme d’inversion du contact reste essentielle. L’interrupteur agit comme un pont permettant ou coupant l’alimentation de la lampe, et le voyant témoin est nourri en parallèle avec le retour lampe.
Il est important de noter que la présence d’un neutre est là aussi indispensable pour ce raccordement. En cas d’absence, certains modèles commerciaux utilisent des circuits électroniques à semi-conducteurs permettant un fonctionnement sans neutre, mais ceux-ci peuvent être incompatibles avec des lampes LED ou fluocompactes, entraînant des risques d’éblouissement ou de clignotement.

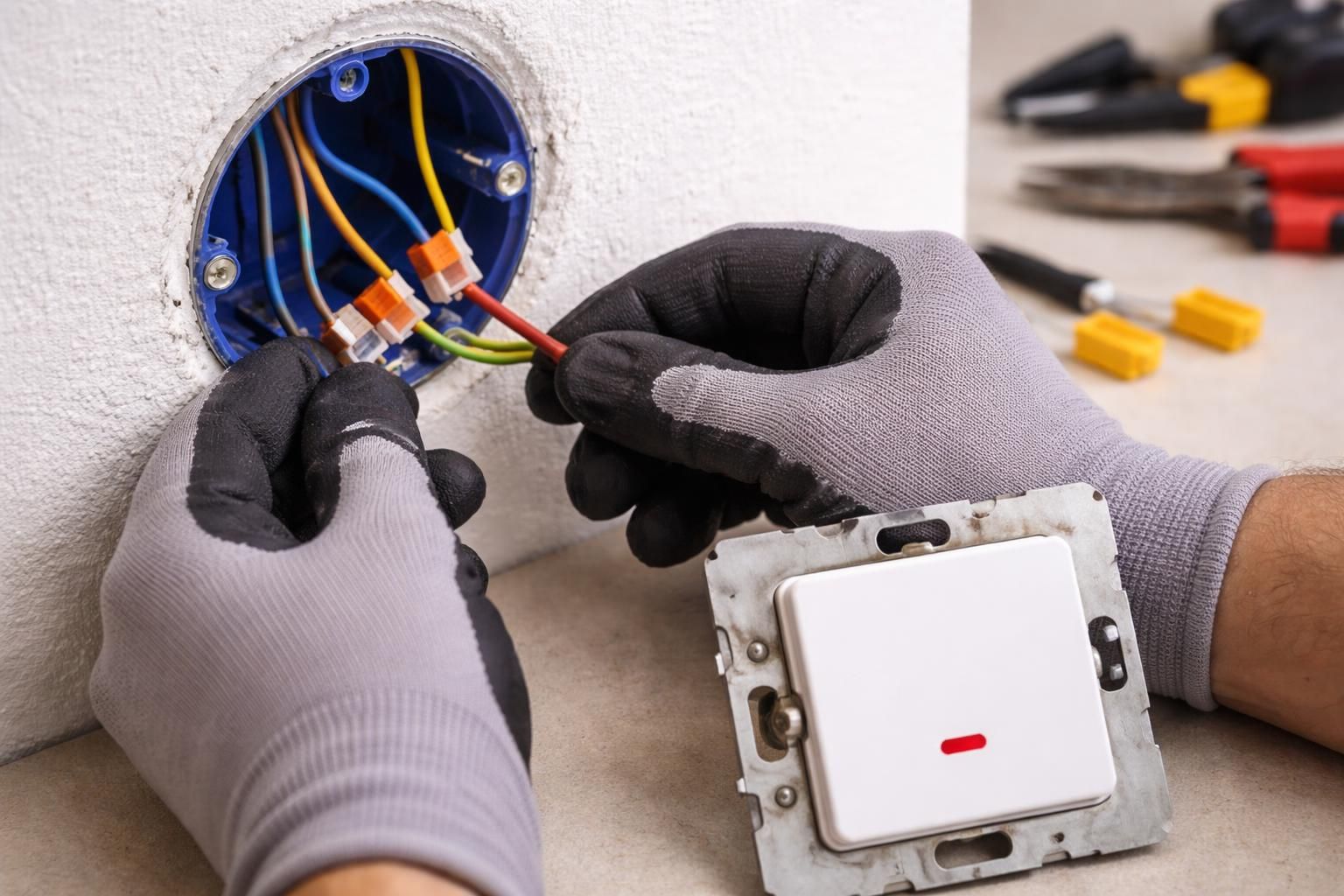

Étapes détaillées pour le branchement d’un interrupteur avec voyant lumineux
Le câblage correct d’un interrupteur avec voyant lumineux requiert une approche rigoureuse et sécurisée. Avant toute opération, il est indispensable de couper l’alimentation générale au disjoncteur principal et de vérifier l’absence de tension à l’aide d’un testeur approprié, conformément aux règles de sécurité électrique actuelles.
Matériel et outils nécessaires pour l’installation
Pour un travail soigné, veillez à préparer :
- Un interrupteur avec voyant lumineux adapté au type de circuit (voyant permanent ou témoin).
- Un calibre de câble conforme à la norme NF C 15-100, généralement un fil 1,5 mm² pour l’éclairage.
- Un tournevis isolé, pince à dénuder, et éventuellement une pince coupante.
- Un testeur de tension pour garantir l’absence de courant.
- Un gabarit ou une boîte d’encastrement conforme à la profondeur minimale recommandée.
Schéma électrique pas à pas du branchement
Voici la méthodologie pour raccorder un interrupteur avec voyant témoin :
- Identifier clairement les conducteurs dans la boîte : la phase, le neutre et le retour lampe.
- Connecter la phase sur la borne d’entrée de l’interrupteur.
- Relier le retour lampe à la sortie de l’interrupteur, celui-ci alimentant ainsi la lampe lorsque le contact est fermé.
- Souder ou clipser le fil du voyant entre le retour lampe et le neutre.
- Vérifier la tenue mécanique des connexions pour éviter tout risque de faux-contact ou de surchauffe.
Pour un interrupteur à voyant permanent, le voyant devra être branché directement entre phase et neutre, indépendamment du circuit de commande.
Normes NF C 15-100 à respecter pour garantir conformité et sécurité
Le respect des exigences normatives est fondamental. Pour un interrupteur d’éclairage, la norme prévoit :
- Une section minimum de câble de 1,5 mm² pour les circuits d’éclairage.
- Une protection dédiée par disjoncteur 10 A pour chaque circuit d’éclairage.
- Une hauteur d’installation recommandée entre 0,90 m et 1,30 m du sol fini, garantissant accessibilité et ergonomie.
- La conformité du matériel utilisé avec la norme CEI et certifications constructeurs.
Installer un interrupteur dans le respect de la norme NF C 15-100 évite non seulement les risques électriques mais facilite aussi le passage du Consuel lors des contrôles électriques en rénovation ou pour une installation neuve.
Comparaison des gammes d’interrupteurs à voyant lumineux : Legrand Mosaic, Schneider Odace, Hager Systo
La diversité des offres sur le marché permet d’adapter l’appareillage en fonction des exigences esthétiques, fonctionnelles et budgétaires de chaque projet. Voici un comparatif synthétique des trois gammes principales :
Legrand Mosaic : robustesse et modularité
Legrand Mosaic se distingue par son système modulaire permettant d’intégrer divers modules (interrupteurs, prises, voyants), facilitant ainsi des assemblages sur mesure. Le voyant est intégré de façon discrète avec un cadre souvent personnalisable. Ce système supporte bien les montages en encastré dans des boîtes standard et propose des versions compatibles avec des montages sur circuit domotique.
Schneider Odace : design et confort tactile
L’Odace est reconnue pour son design épuré et ses finitions agréables au toucher. Le voyant lumineux y est souvent animé par une LED basse consommation, évitant toute gêne visuelle. Les modèles intègrent facilement la fonction variateur et sont adaptés aux installations modernes. La gamme propose également des versions étanches pour zones humides.
Hager Systo : efficacité et rapport qualité-prix
Hager Systo privilégie la simplicité d’installation et une compatibilité large. La fonction voyant est bien intégrée avec une signalisation lumineuse précise. Les appareils sont robustes et conçus pour un usage usuel. Le rapport qualité-prix est attractif, ce qui en fait un choix judicieux pour les installations standard. La gamme propose également des interrupteurs à voyant permanent ou témoin.
Lors du choix, il est primordial de tenir compte du type d’éclairage (led, halogène, fluocompacte), du système de commande prévu (simple commande, va-et-vient), ainsi que des contraintes mécaniques de pose. Un bon point de départ est de consulter les notices techniques fournies par les fabricants, en complément des conseils d’un professionnel pour ne pas se tromper.
Recommandations et astuces pratiques pour l’installation d’un interrupteur avec voyant lumineux
Pour répondre aux besoins de sécurité électrique et d’esthétique, plusieurs conseils pratiques sont à adopter lors de la pose d’un interrupteur avec voyant lumineux :
- Privilégier le neutre accessible : L’absence de neutre dans la boîte d’encastrement freine souvent l’installation. Il est recommandé d’anticiper ou de prévoir un tirage spécifique.
- Respecter les coulisses de câble : Lors du câblage, éviter les torsions ou les surcharges dans la boîte pour ne pas altérer la tenue mécanique et électrique du système.
- Installer à une hauteur standard : Respecter la norme NF C15-100 pour hauteur d’installation procure un confort d’usage optimal et facilite la conformité générale.
- Utiliser des tournevis isolés et respecter le zéro tension : La sécurité physique est une priorité avant toute intervention, surtout lorsque l’on travaille sur des circuits impliquant des lampes LED ou basse consommation sensibles.
En cas de doute, ou si vous découvrez une installation ancienne non conforme, il reste sage de consulter un diagnostic électrique professionnel afin d’éviter les risques liés à une installation électrique vétuste. Parfois, remplacer un interrupteur ancien par un modèle à voyant est aussi l’occasion de moderniser entièrement le circuit.
Problèmes courants et solutions de dépannage pour interrupteurs à voyant lumineux
Plusieurs dysfonctionnements sont fréquemment observés sur ce type d’installation :
- Voyant qui reste allumé même lampe éteinte : Ce symptôme indique souvent un branchement incorrect, notamment un raccordement du voyant entre phase et retour lampe au lieu du neutre. Il faut revérifier le schéma de raccordement.
- Voyant qui ne s’allume jamais : Cela peut provenir d’une absence de neutre ou d’un voyant défectueux. L’utilisation d’un testeur ou multimètre est alors nécessaire pour identifier le circuit coupé.
- Lumière LED qui clignote ou ne s’allume pas correctement : Certaines lampes LED ont besoin d’un circuit adapté sans courant de fuite. L’installation d’un interrupteur à voyant témoin nécessite alors des modèles compatibles LED ou l’ajout d’un module anti-flicker.
- Branchement en va-et-vient avec voyant lumineux : Les schémas sont plus complexes car il faut déporter le voyant sur la phase en tenant compte des deux points de commande. Dans ces cas, il est conseillé de consulter les guides spécialisés de câblage va-et-vient.
Dans tous les cas, un dépannage efficace débute par un contrôle minutieux de la continuité des conducteurs et du respect des normes. Intervention sur tableau électrique, remplacement ou installation d’interrupteurs doivent toujours être réalisés en respectant la réglementation sur la sécurité électrique et le choix de disjoncteurs adaptés.
