Comprendre les bases du câblage électrique pour une prise commandée par interrupteur
La réalisation d’une prise commandée par un interrupteur demande d’abord une bonne maîtrise des bases du câblage électrique, une étape fondamentale pour garantir la sécurité électrique et la conformité à la norme NF C 15-100. Afin de piloter une prise depuis un interrupteur, il est indispensable d’identifier précisément la fonction de chaque fil et leur rôle dans la connexion électrique.
En France, la norme NF C 15-100 impose des règles strictes concernant le codage des couleurs des fils afin d’éviter toute confusion. Le fil de phase est généralement rouge ou marron et permet d’amener le courant depuis le tableau électrique vers l’interrupteur. Le neutre, identifiable à sa couleur bleue, assure le retour du courant vers la source. Enfin, le fil de terre (vert/jaune) est indispensable pour la protection contre les défauts d’isolement.
Dans un montage où une prise est commandée par un interrupteur, on utilise le plus souvent la phase pour passer par l’interrupteur. Le fil de phase est raccordé à la borne L de l’interrupteur. Lorsqu’il est actionné, celui-ci coupe ou rétablit le courant vers la prise via un fil de retour également appelé « navette ». Le neutre et la terre s’alimentent directement à la prise sans passer par l’interrupteur, une exigence qui garantit un fonctionnement sûr.
Pour bien appréhender cet agencement, il est utile de suivre un schéma clair :
- Le fil de phase (rouge ou marron) arrive à la borne L de l’interrupteur.
- Un fil de retour (noir ou marron) part de l’interrupteur vers la borne phase de la prise.
- Le fil neutre (bleu) est connecté directement à la borne neutre de la prise.
- La terre (vert/jaune) est reliée à la borne terre de la prise, pour assurer la sécurité électrique.
Respecter ce principe permet d’isoler efficacement l’alimentation électrique de la prise via l’interrupteur tout en conservant les mesures de protection. Ce montage est courant dans les pièces où il est pratique de couper l’alimentation d’un appareil sans débrancher celui-ci, comme pour une lampe ou un ventilateur.
Matériel et outils indispensables pour l’installation d’une prise commandée
Avant toute installation ou modification d’un circuit électrique, une bonne préparation s’impose. L’achat du matériel adapté et l’utilisation d’outils spécifiques sont des étapes incontournables pour assurer une installation fiable et sécurisée. Le respect des dispositifs et des normes, notamment la norme NF C 15-100, conditionne aussi bien la sécurité que la durabilité de votre réseau domestique.
Pour installer une prise commandée par interrupteur, le matériel suivant est à prévoir :
- Un interrupteur simple ou double selon les fonctionnalités recherchées. Les gammes Legrand Mosaic, Schneider Odace ou Hager Systo offrent des mécanismes fiables avec des esthétiques variées adaptées à tous les styles.
- Une prise électrique compatible avec la puissance nominale de vos appareils (16A minimum pour la plupart des usages résidentiels). Il est conseillé de privilégier les prises certifiées conformes aux normes en vigueur, parfois avec des fonctionnalités supplémentaires comme la prise USB intégrée.
- Du câble électrique en section 2,5 mm² pour la prise et 1,5 mm² pour les circuits d’éclairage, conformément à la norme NF C 15-100.
- Une boîte d’encastrement adaptée au type de pose (encastré, saillie).
- Des outils : pince à dénuder, tournevis isolés, multimètre pour vérifier la présence ou non de tension.
- Des connecteurs rapides (type Wago) pour sécuriser les jonctions sans risque de mauvais contact.
- Une gaine ICTA pour protéger les câbles, particulièrement pour une installation encastrée.
Le choix des accessoires doit s’accompagner d’une réflexion sur l’ergonomie et l’approche esthétique. Un interrupteur avec indicateur lumineux facilite la localisation dans une pièce sombre, tandis que les mécanismes combinés interrupteur et prise intégrée peuvent offrir un gain de place important dans les espaces réduits.
Il est également primordial de planifier une protection adaptée en amont : un disjoncteur de 16 A dédié pour le circuit prise, et de 10 A minimum pour le circuit éclairage, conformément à l’article 5.4 de la NF C 15-100. Le tableau électrique doit être organisé pour accueillir ces protections, qu’il s’agisse d’un tableau modulaire standard ou équipé d’un dispositif différentiel performant disponible ici.
Réaliser un guide câblage pas à pas pour une prise commandée par interrupteur
Le branchement d’une prise commandée par interrupteur nécessite un respect rigoureux des étapes pour garantir un résultat fonctionnel et sécurisé. Voici un tutoriel didactique, adapté aussi bien aux débutants motivés qu’aux artisans confirmés, avec un rappel des points critiques.
Étape 1 : préparation et sécurité avant toute intervention
Avant toute manipulation, coupez impérativement le courant au niveau du tableau électrique. Assurez-vous avec un détecteur de tension sans contact ou un multimètre que les câbles sont hors tension. Utilisez des outils isolés et équipez-vous de gants adaptés. Cette phase est indispensable pour prévenir tout accident en électricité domestique.
Étape 2 : identification et préparation des fils
Détectez les fils suivants en vérifiant leurs couleurs : phase (rouge ou marron), neutre (bleu), terre (vert/jaune). Dénudez environ 1 cm des conducteurs à l’aide d’une pince à dénuder sans endommager les brins. Une identification claire facilitera les connexions et limitera les erreurs.

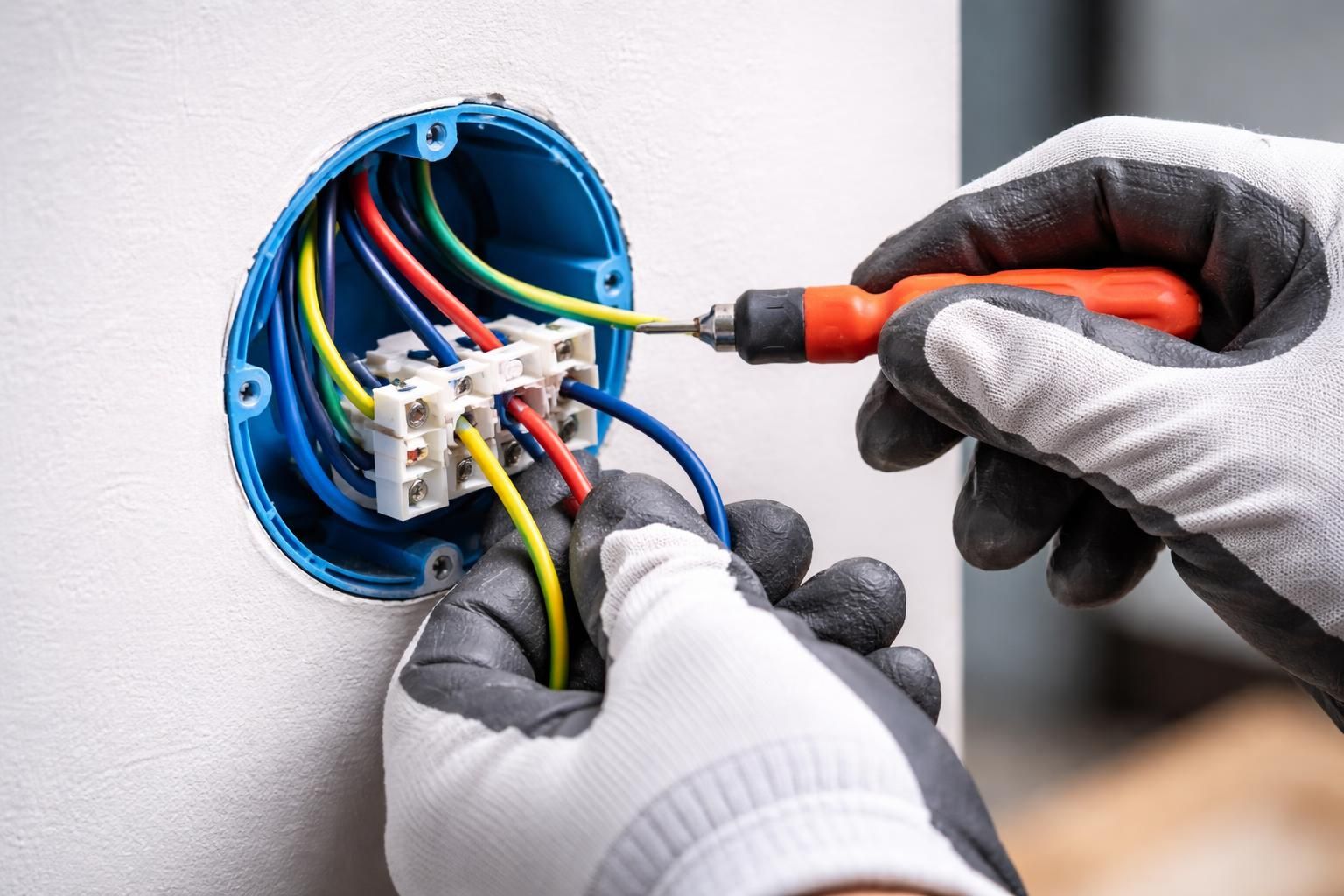

Étape 3 : raccordement des fils à l’interrupteur et à la prise
Connectez le fil de phase à la borne L de l’interrupteur. Ensuite, reliez un fil de retour depuis la borne de sortie de l’interrupteur vers la borne phase de la prise. Le fil neutre doit être raccordé directement à la borne correspondante de la prise, tandis que la terre sera connectée à la borne terre de la prise, assurant ainsi la sécurité.
Étape 4 : sécurisation et montage final
Vérifiez que chaque connexion est bien serrée pour éviter tout faux contact ou desserrage. Installez les mécanismes dans leur boîte murale en veillant à préserver un positionnement stable. Refermez le support et remettez le courant pour tester la fonctionnalité en actionnant l’interrupteur : la prise doit s’allumer ou s’éteindre suivant le positionnement.
Une étape finale souvent négligée est le nettoyage de la zone et la vérification de l’absence de fils détachés ou mal isolés. Vous pouvez également étiqueter les fils pour faciliter toute intervention future.
Normes NF C 15-100 : prescriptions essentielles pour le circuit prise-interrupteur
La norme NF C 15-100 demeure la référence obligatoire pour toute installation électrique résidentielle en France. Respecter cette réglementation garantit la conformité, la sécurité et la pérennité de votre installation.
Les principaux points à retenir dans le cas d’une prise commandée par interrupteur sont :
- Section des conducteurs : 2,5 mm² pour le circuit prises, 1,5 mm² pour l’éclairage, afin de supporter la charge et éviter la surchauffe.
- Protection du circuit : un disjoncteur de calibre 16 A minimum pour la prise, 10 A à 16 A pour l’éclairage selon les cas.
- Nombre et placement des points : par exemple, la cuisine doit comporter au minimum 6 prises réparties sur plusieurs circuits, suivant la norme NF C 15-100 spécifique cuisine détaillée ici.
- Hauteur d’installation : les prises sont généralement posées à 30 cm du sol fini, les interrupteurs à 90-110 cm, comme indiqué par la réglementation.
- Dispositifs de protection différentiel : obligatoire pour la sécurité contre les défauts d’isolement.
Au-delà de ces points, la norme recommande de ne pas mélanger circuits prises et éclairage sur un même circuit sans respecter les sections et protections adéquates. Le câblage d’une prise commandée doit donc être réalisé sur un circuit prises dédié, où l’interrupteur vient simplement interrompre la phase sans modifier la protection ni la section du câble.
Exemple concret :
Dans une pièce à vivre, une prise commandée par interrupteur peut être installée sur le même circuit que les prises classiques, sous réserve de respecter la section 2,5 mm² et la protection 16A. Le câblage doit suivre exactement le principe de coupure sur la phase. Ce montage offre une sécurité et un confort appréciables, notamment pour des lampes ou appareils branchés que vous souhaitez éteindre d’un simple geste.
Pour approfondir vos connaissances sur les schémas et normes, n’hésitez pas à consulter des ressources utiles pour vos projets résidentiels, comme ce guide sur les schémas électriques unifilaires et multifilaires.
Solutions avancées et dépannage : améliorer et sécuriser votre prise commandée
Au-delà de l’installation standard, il existe plusieurs solutions pour optimiser l’utilisation et la sécurité de votre prise commandée :
- Prises commandées avec fonction dimmable : idéales pour piloter des lampes LED dimmables, ce type de prise combinée à un interrupteur variateur permet une gestion fine de l’éclairage.
- Installation domotique : pour plus de flexibilité, les prises sans fil connectées offrent un contrôle à distance via smartphone ou assistants vocaux, simplifiant le câblage mais impliquant une connexion internet fiable.
- Détection des défauts : en cas de problème électrique, un disjoncteur différentiel de type A ou AC détectera toute fuite à la terre, protégeant l’installation.
- Conseils de dépannage : en présence d’une prise qui ne s’éteint plus, vérifiez d’abord la continuité du retour de phase. Un faux contact, un interrupteur défectueux ou un mauvais serrage des connexions sont souvent à l’origine des dysfonctionnements.
- Maintenance préventive : inspectez régulièrement les prises et interrupteurs pour détecter des signes de chauffe ou d’usure avant qu’ils ne deviennent des risques potentiels.
L’investissement dans des gammes reconnues comme Legrand Mosaic ou Schneider Odace garantit non seulement une esthétique soignée, mais aussi une longévité et un respect des normes NF C 15-100. Par exemple, les mécanismes Legrand offrent une bonne ergonomie et des options évolutives facilitant les extensions futures.
Enfin, sachez que ces travaux sont à la portée des bricoleurs avertis avec un niveau intermédiaire. Cependant, face à toute complexité ou doute, il est recommandé de faire appel à un professionnel qualifié afin d’assurer la qualité et la sécurité du branchement. La sécurité électrique ne tolère aucune précaution négligée.
