Comprendre les fondamentaux de la prise TV coaxiale et son rôle dans l’installation TV moderne
La prise TV coaxiale est un élément central dans le dispositif d’installation TV domestique, notamment lorsqu’il s’agit d’assurer une connexion coaxiale optimale pour la réception télévision. En 2026, avec la multiplication des sources et des technologies, il est essentiel de bien appréhender les choix techniques autour de la prise TV coaxiale, notamment pour obtenir une qualité de signal irréprochable. Cette prise permet de relier le téléviseur au réseau antenne (TNT, câble, satellite) via un câble coaxial, dont la qualité et le type influent directement sur la qualité d’image et de son.
La norme NF C 15-100 impose désormais des règles précises pour la pose de la prise TV dans les logements neufs, soulignant l’importance de l’intégration dans le tableau de communication (GTL) et la gestion du câblage structuré. Cela garantit un accès facilité aux signaux numériques et une meilleure isolation contre les interférences.
Il existe principalement deux types de connecteurs pour la prise TV coaxiale :
- Connecteur IEC : typiquement rond, il est le standard historique utilisé pour la TNT et les installations de base.
- Connecteur F : plus moderne, vissé, il est surtout utilisé pour les installations satellite et câble, garantissant une meilleure tenue mécanique et une connexion plus stable.
En combinant ces types de connecteurs ou en utilisant une prise mixte équipée des deux, vous anticipez les évolutions technologiques et la diversité des supports audiovisuels.
Il est important de noter que l’installation d’une prise TV coaxiale ne s’improvise pas : elle nécessite une approche rigoureuse qui englobe le choix du matériel, le tracé des parcours du câble coaxial, le respect des normes de sécurité et la vérification finale du signal TV. Ce guide étape par étape vous permettra d’assurer une fixation prise TV fiable et conforme pour une installation durable.
Étapes détaillées pour une installation TV réussie : de la préparation au raccordement
Pour réussir l’installation de votre prise TV coaxiale, il est indispensable de connaître précisément les étapes à suivre et de disposer des outils installation adéquats. Le travail doit être minutieux afin d’éviter tout défaut qui pourrait altérer la qualité du signal TV.
1. Tirage et préparation du câble coaxial
Le câble coaxial est le premier élément à choisir avec soin. Pour une installation TV, optez pour un câble 17 VATC pour la TNT et un 17 PATC pour le satellite, dont le blindage renforcé protège contre les perturbations électromagnétiques. Le passage du câble doit respecter les angles arrondis sans plis, au risque d’endommager l’âme centrale.
Une fois positionné, vous préparerez les extrémités :
- Retirez la gaine extérieure sur environ 15 mm.
- Repliez soigneusement le tressage métallique vers l’arrière sans le casser.
- Dénudez l’isolant blanc intérieur sur 10 mm pour faire apparaître l’âme centrale.
- Assurez-vous que l’âme dépasse de 3 à 4 mm pour un contact optimal.
2. Fixation du connecteur F sur le câble
La plupart des installations modernes privilégient le connecteur F. Deux méthodes sont disponibles :
- À visser : il s’enfile sur le câble puis se visse fermement.
- À compression : nécessite une pince de compression pour assurer une fixation parfaite, notamment recommandée pour les longues distances ou les installations requérant une parfaite étanchéité du signal.
L’usage d’une pince à dénuder coaxiale rend cette étape plus sûre et reproductible, évitant d’endommager le câble.

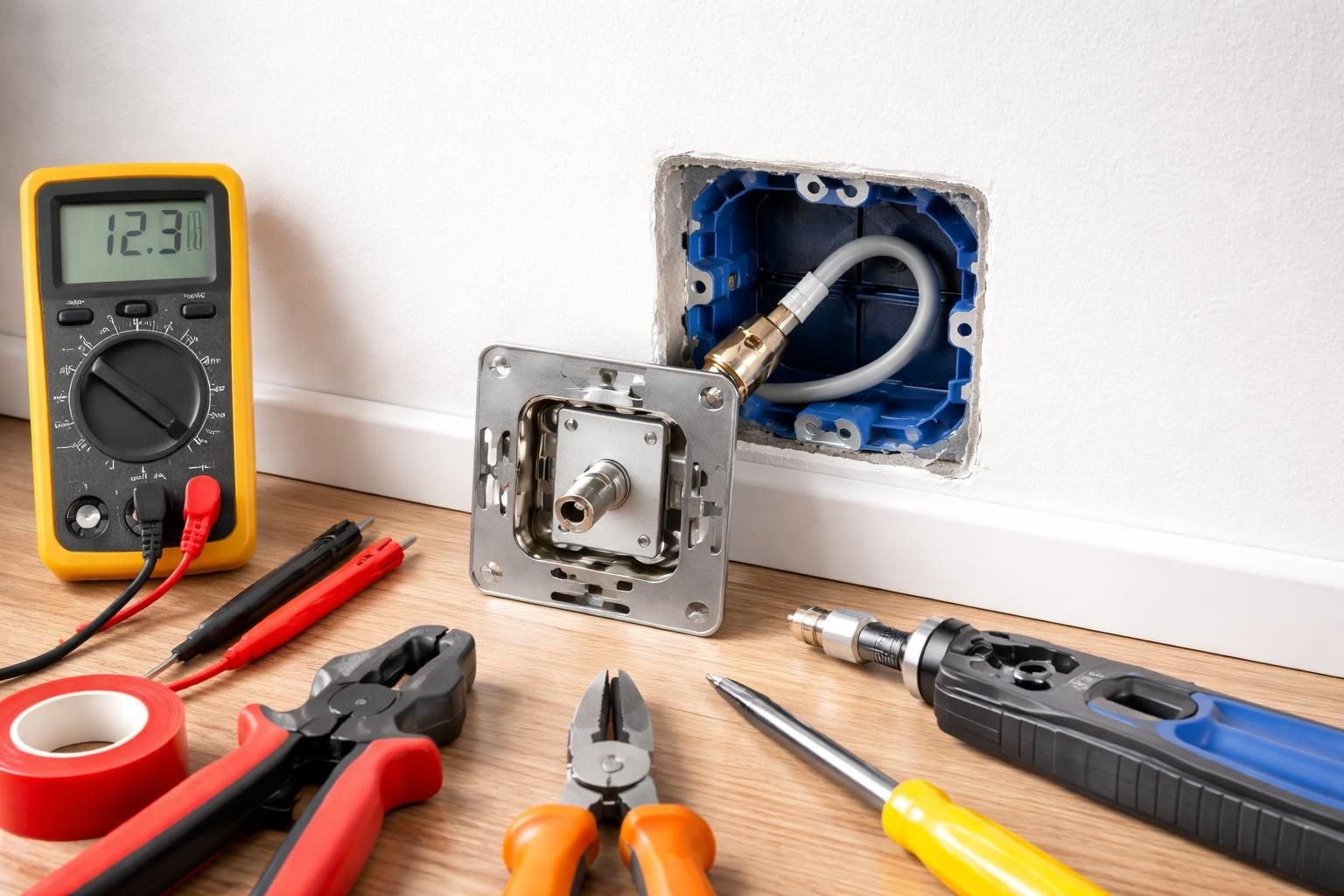

3. Raccorder la prise TV et finaliser l’installation
Le connecteur vissé s’insère ensuite dans la prise TV murale coaxiale. Cette prise doit être posée dans une boîte d’encastrement fixée parfaitement au mur pour garantir stabilité et conformité. Le montage doit respecter une hauteur standard définie par la norme NF C 15-100, généralement autour de 30 cm au-dessus du sol fini dans les pièces à vivre, pour assurer un accès ergonomique.
Enfin, appliquez la plaque de finition prévue dans votre gamme d’appareillage.
4. Test de réception et ajustements
Avant de refermer le chantier, branchez le téléviseur sur la prise afin de vérifier la qualité de réception. Un signal faible peut résulter d’un connecteur mal serré, d’un câble endommagé ou d’une mauvaise orientation de l’antenne. En cas de doute, une mesure du signal à l’aide d’un appareil dédié ou le recours à un amplificateur adapté peut s’avérer nécessaire.
Pour approfondir les règles de sécurité et hauteur d’installation, consultez les recommandations détaillées de la norme NF C 15-100 séjours.
Installer une prise satellite et comprendre le rôle des multiswitchs dans une installation TV performante
Au-delà de la simple prise TV coaxiale, certaines configurations exigent une installation plus complexe, notamment pour recevoir des signaux satellite. Cela implique souvent un câble coaxial spécifiquement blindé 17 PATC et des connecteurs étanches adaptés pour l’extérieur afin de protéger contre les intempéries.
Le satellite nécessite une alimentation du LNB par le décodeur via le câble coaxial, généralement en 13/18 volts. Cette alimentation est essentielle pour la réception, il faut donc veiller à ce que le câblage supporte cette fonctionnalité.
Chaîne de transmission satellite classique
Elle se compose des éléments suivants :
- La parabole capte le signal satellite.
- Le LNB (tête de réception) convertit ce signal pour qu’il soit compatible avec le câble coaxial.
- Le câble coaxial transporte le signal depuis l’extérieur jusqu’au tableau de communication.
- Un répartiteur ou un multiswitch distribue le signal vers les différentes prises TV de la maison.
Quand et pourquoi installer un multiswitch ?
Lorsqu’il y a plus de quatre points de réception satellite indépendants, le multiswitch devient obligatoire. Il permet de :
- Recevoir toutes les polarités du LNB (4 ou 8 selon la tête).
- Envoyer toutes les chaînes vers n’importe quelle prise sans perte de signal.
- Garantir une distribution fiable et évolutive pour les équipements multiples.
Le multiswitch est donc un élément clé dans les installations modernes, particulièrement dans les maisons avec plusieurs téléviseurs ou décodeurs.
Pour optimiser la réception et assurer la pérennité de votre installation, la qualité des câbles, connecteurs, et équipements est primordiale. Une attention particulière à l’étanchéité et au blindage est nécessaire pour éviter des interférences gênantes.
Câblage RJ45 et intégration multimédia : vers une installation TV coaxiale future-proof et conforme
La tendance la plus notable dans les installations TV résidentielles se tourne désormais vers un câblage universel, encadré par la norme NF C 15-100, qui recommande vivement l’usage de la prise RJ45 multimédia en complément, voire en substitution dans certains cas, de la prise TV coaxiale.
Le câblage Grade 3 permet de combiner téléphonie, internet et distribution TV sur un seul réseau structuré, simplifiant les évolutions futures du logement.
Architecture en étoile et tableau de communication
Chaque prise RJ45 est reliée individuellement au tableau de communication centralisé, éliminant le câblage en série qui affaiblit le signal. Ce système impose :
- L’installation d’un tableau de communication dans la GTL, obligatoire depuis 2016.
- Au moins 2 prises RJ45 dans les pièces principales et 1 dans les autres.
- Un bandeau de brassage pour organiser et distribuer efficacement tous les signaux.
Distribution du signal TV via RJ45
La réception TV s’effectue via des adaptateurs coaxial vers RJ45 au niveau de chaque prise. Le signal part d’un répartiteur compatible installé dans le tableau de communication relié aux différentes prises.
Cette configuration est idéale pour garantir :
- Une réception télévision claire et stable.
- Une excellente évolutivité en cas de changement des équipements.
- Une installation conforme et sécurisée répondant parfaitement aux exigences de la norme NF C 15-100.
Cette solution demande un investissement plus important en matériel (câble cat 6a minimum, prises RJ45, bandeau de brassage) mais offre un confort et une pérennité indéniables. Le budget estimé pour une installation complète peut varier de 280 € à 550 €, ce qui en fait l’option recommandée pour les constructions neuves ou rénovations majeures.
Résoudre les problèmes les plus fréquents lors de l’installation de prise TV coaxiale et conseils pour un dépannage efficace
Même avec une attention rigoureuse, certains dysfonctionnements peuvent apparaître lors ou après la mise en service d’une prise TV coaxiale. Connaitre les causes potentielles et leurs solutions est crucial pour un dépannage rapide et efficace.
Signal faible ou pixelisé : causes et remèdes
Les symptômes sont souvent liés à une mauvaise installation ou à un matériel défectueux :
- Connecteurs oxydés ou mal serrés : Procédez à un remplacement ou à un resserrage pour éliminer toute perte de signal.
- Répartiteur dépassé ou trop divisé : Réduisez le nombre de sorties ou ajoutez un amplificateur pour compenser les pertes.
- Mauvaise orientation de l’antenne : Vérifiez l’alignement et réalignez si nécessaire.
Absence totale de signal : vérifier les fondamentaux
Cette situation peut pointer vers des défauts plus sérieux :
- Alimentation électrique coupée de l’amplificateur de tête ou du LNB satellite.
- Câble cassé ou mal câblé, nécessitant un diagnostic approfondi ou un remplacement.
- Connecteurs non compatibles ou mauvais contact au niveau des prises ou répartiteurs.
Interférences et parasites fréquents
Ces phénomènes sont souvent liés à :
- Un câble coaxial de mauvaise qualité ou endommagé.
- La proximité d’équipements électriques comme moteurs, lampes fluorescentes ou néons.
- Une mauvaise connexion ou un blindage insuffisant du câble ou des connecteurs.
Les meilleures pratiques consistent à utiliser du matériel labellisé et certifié pour éviter les déconvenues. Il est parfois nécessaire de changer de gamme de connecteurs ou d’installer un amplificateur d’appartement.
Choisir les équipements et estimations budgétaires pour une prise TV coaxiale fiable et durable
La sélection du matériel est cruciale pour une installation réussie. Il est possible de trouver des prises TV coaxiales encastrables dans une gamme de prix allant de 5 à 15 €, tandis que le câble coaxial de 10 mètres coûte généralement entre 10 et 20 €. Les connecteurs F sont vendus entre 2 et 5 €. Pour une installation simple avec un répartiteur 2 voies, comptez un budget total approximatif entre 22 et 50 €.
Dans le cadre d’une installation RJ45 multimédia complète, le matériel est plus conséquent : le tableau de communication est estimé entre 100 et 200 €, le câble catégorie 6 pour 100 m entre 50 et 100 €, les prises RJ45 à 50-100 € pour 10 unités, et le bandeau de brassage approximativement 30-50 €. Les cordons et adaptateurs requièrent un budget supplémentaire de 50-100 €, portant le coût total entre 280 et 550 €.
Concernant les gammes d’appareillages, trois marques se disputent souvent la place de leader :
- Legrand Mosaic : réputée pour sa robustesse et la diversité de ses produits, idéale pour des installations exigeantes.
- Schneider Odace : offre un bon compromis entre fonctionnalité et esthétique à un prix raisonnable.
- Hager Systo : reconnue pour sa facilité de pose et son intégration dans des réseaux domotiques.
Le choix doit se faire en fonction de vos besoins d’intégration, de votre budget et du niveau d’exigence esthétique. Enfin, gardez toujours à l’esprit que les travaux électriques comportent des risques. Respectez les règles de sécurité, coupez l’alimentation avant toute intervention, et en cas de doute, faites appel à un professionnel habilité pour garantir la conformité et la sécurité de votre installation.
