Comprendre les raisons et les normes pour remplacer interrupteur ancien en toute sécurité
Un interrupteur ancien devient souvent source de dysfonctionnements, causant grésillements, allumages intermittents ou échauffements inhabituels. Face à ces signaux, il est impératif d’envisager un remplacement rapide pour éviter tout risque électrique, notamment d’incendie. En outre, moderniser vos interrupteurs peut améliorer à la fois le confort et l’esthétique de votre domicile, en intégrant des appareils plus performants et design.
Avant d’entamer la pose d’un interrupteur moderne, il est essentiel de s’appuyer sur les normes actuelles : la norme NF C 15-100 impose des règles strictes concernant la hauteur d’installation (idéalement entre 0,90 m et 1,30 m du sol fini avec une recommandation à 1,10 m pour un usage confortable), la section des câbles (minimum 1,5 mm² en cuivre pour les circuits d’éclairage) et la protection des circuits (disjoncteur 10A ou 16A protégé par un différentiel 30 mA). Ces prescriptions assurent la sécurité électrique et la conformité réglementaire, évitant notamment les surcharges et les risques de court-circuit.
Le remplacement doit tenir compte de l’utilisation finale de l’interrupteur. Par exemple, dans un escalier, un interrupteur va-et-vient est recommandé pour commander la lumière depuis deux points différents. Dans un couloir ou une chambre, les interrupteurs simples suffisent. On peut aussi opter pour un interrupteur double afin de contrôler deux circuits d’éclairage différenciés, ou même intégrer un variateur pour ajuster l’intensité lumineuse.
Le choix de l’interrupteur doit s’adapter à l’installation électrique existante. Ainsi, l’installation électrique doit différencier le circuit prise (avec câblage de 2,5 mm² et disjoncteur 16A ou 20A) du circuit éclairage (câblage 1,5 mm², protections inférieures). L’interrupteur, quant à lui, ne coupe que la phase, jamais le neutre, conformément aux règles de la norme.
Enfin, la sécurité électrique est primordiale. Lors d’un remplacement, il faut impérativement procéder à une déconnexion du circuit via le disjoncteur général et utiliser un testeur de tension pour garantir l’absence de courant. Ces étapes garantissent une intervention sans danger, limitant ainsi les risques d’électrocution ou de surtension.

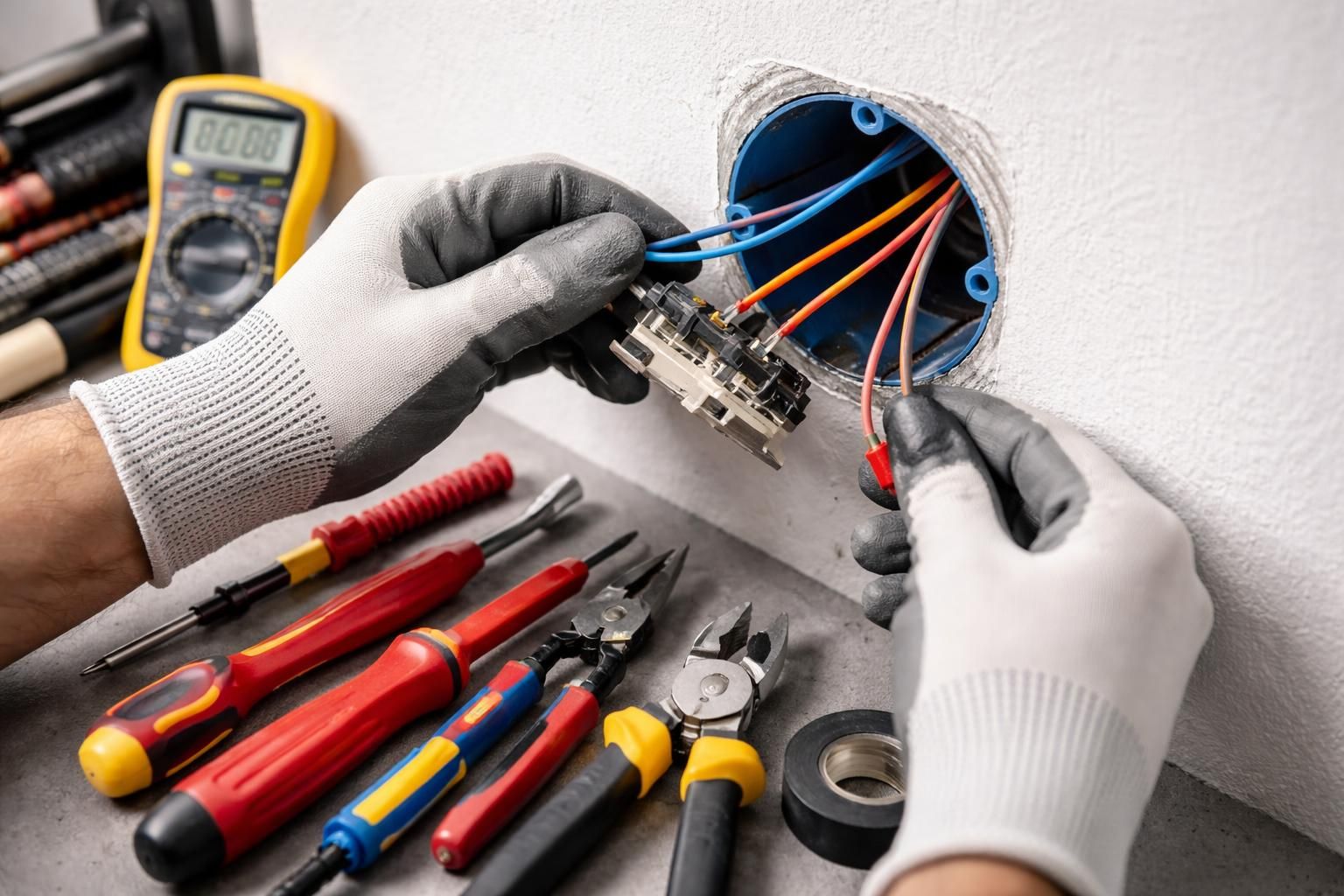

Matériel et outils nécessaires pour réussir le remplacement interrupteur ancien
Pour mener à bien le remplacement d’un interrupteur ancien, réunir le bon équipement est indispensable. Voici une liste complète et précise des outils nécessaires :
- Tournevis isolé plat et cruciforme adaptés à la fixation des mécanismes et plaques.
- Testeur de tension ou multimètre pour vérifier l’absence de courant avant toute intervention.
- Nouveau mécanisme interrupteur adapté au type d’installation : simple allumage, va-et-vient, double ou variateur.
- Pince à dénuder pour préparer les câbles électriques en respectant une longueur dénudée comprise entre 8 et 12 mm.
- Pince coupante pour raccourcir les fils abîmés et réaligner les extrémités des conducteurs.
- Ruban isolant pour sécuriser toute connexion électrique après câblage.
- Boîte d’encastrement ou boîtier saillie si nécessaire pour fixer l’appareillage selon les normes.
En sélectionnant l’interrupteur, il est conseillé d’opter pour une gamme reconnue et conforme aux standards NF et CE. Les fabricants comme Legrand (Mosaic, Céliane), Schneider (Odace), ou Hager (Systo) proposent des modèles en phase avec les exigences actuelles. Leur différence tient souvent dans le design, la simplicité de pose, les bornes de connexion (automatiques ou à visser), ainsi que la variété des finitions.
Exemple concret : un mécanisme Legrand Mosaic permet un raccordement rapide avec bornes automatiques acceptant des fils rigides de 1,5 mm², tandis qu’un interrupteur Schneider Odace offre un repérage clair des bornes et une installation intuitive même pour des débutants avertis. Choisir une marque adaptée à son usage facilite la maintenance et garantit la durabilité.
Avant toute intervention, il est essentiel de se munir d’équipements de protection tels que gants isolants et chaussures à semelle isolante. Ces précautions sont un standard dans l’utilisation sécurisée des outils et la manipulation des composants électriques.
Après avoir réuni ce matériel, la phase de préparation peut commencer en toute confiance, assurant une installation électrique sûre et efficace.
Procédure détaillée pour démonter et remplacer interrupteur ancien étape par étape
Voici un guide étape par étape précis pour remplacez un interrupteur ancien avec rigueur et sécurité.
Étape 1 : Couper le courant et vérifier l’absence de tension
La première et non négociable étape est la coupure de l’alimentation électrique. Rendez-vous au tableau et coupez le disjoncteur général. Si vous connaissez précisément le circuit, vous pouvez couper uniquement le disjoncteur de protection concerné, mais par mesure de sécurité, privilégiez la coupure générale. Ensuite, utilisez un testeur de tension pour vérifier que tous les fils de l’interrupteur ne sont pas sous tension.
Étape 2 : Démonter l’interrupteur ancien
Retirez délicatement la plaque de finition en la dévissant ou en la déclipsant, selon le modèle. Puis dévissez les vis qui retiennent le mécanisme dans la boîte d’encastrement. Sortez doucement le mécanisme, en prenant garde de ne pas tirer brutalement sur les fils.
Pour ne pas perdre l’ordre des connexions, photographiez soigneusement le câblage en place. Cette image vous servira de repère pour la suite.
Étape 3 : Déconnexion des fils
Repérez les fils connectés aux bornes. Dans un interrupteur simple, vous aurez 2 fils : la phase (souvent en rouge ou marron) et le retour lampe (souvent en violet ou orange). Sur un va-et-vient, vous trouverez deux fils supplémentaires en navettes (souvent orange et violet). Détachez les fils en dévissant ou en tirant sur les languettes, suivant le type d’interrupteur.
Étape 4 : Préparation des fils pour le nouvel interrupteur
Examinez l’état des fils. S’ils sont oxydés ou endommagés, coupez une longueur suffisante avec une pince coupante, puis dénudez proprement sur 8 à 10 mm avec la pince à dénuder. La torsion légère des conducteurs en cuivre garantit une bonne insertion dans les bornes.
Étape 5 : Raccordement du nouvel interrupteur
Connectez les fils sur les bornes selon le schéma relevé. Pour un simple allumage, branchez la phase sur la borne marquée L, et le retour lampe sur la borne 1. Pour un va-et-vient, respectez le positionnement de la phase et des navettes sur les bornes 1 et 2. Serrez fermement les vis ou insérez les fils dans les bornes automatiques. Vérifiez la solidité du contact en tirant légèrement sur chaque fil.
Étape 6 : Fixation et finition
Remettez les fils dans la boîte d’encastrement en évitant de les pincer. Positionnez l’interrupteur bien à niveau et fixez-le avec les vis. Clipsez ou vissez ensuite la plaque de finition en veillant à obtenir un rendu esthétique et propre.
Étape 7 : Rétablir le courant et tester
Remettez le disjoncteur en marche. Testez votre nouvel interrupteur plusieurs fois. Assurez-vous que le fonctionnement est conforme, sans grésillements ou échauffement. En cas de dysfonctionnement persistant, coupez immédiatement le courant et revérifiez le câblage avant de solliciter un professionnel.
Adopter cette méthode rigoureuse réduit significativement les risques et garantit la pérennité de votre installation.
Comprendre le câblage électrique et le branchement des interrupteurs modernes
La réussite d’une installation repose majoritairement sur la qualité du câblage et du branchement. Connaître la fonction précise des fils et des bornes est une compétence clé lors du remplacement d’un interrupteur.
Code couleur et fonctions des fils électriques
En conformité avec la norme NF C 15-100, voici le code couleur standard que vous rencontrerez :
- Rouge, marron, noir : phase (fournit le courant que l’interrupteur coupe).
- Violet, orange : retour lampe (fil qui alimente le luminaire).
- Bleu : neutre (ne passe pas par l’interrupteur, va directement vers la lampe).
- Vert/jaune : terre (sécurité indispensable au luminaire métallique).
Attention : L’interrupteur ne commande jamais le neutre. Couper la phase garantit que l’appareil est hors tension lorsqu’il est éteint, éliminant ainsi tout risque d’électrocution.
Schémas de câblage pour les principaux types d’interrupteurs
Selon le type d’interrupteur, le câblage diffère :
Interrupteur simple allumage
Deux fils à connecter : la phase sur la borne L, et le retour lampe sur la borne 1. Le bleu et la terre ne sont pas raccordés sur l’interrupteur lui-même.
Interrupteur va-et-vient
Utilisé pour des points lumineux commandés depuis deux endroits, ce montage implique :
- Premier interrupteur : phase sur L, deux navettes sur 1 et 2.
- Deuxième interrupteur : navettes sur 1 et 2, retour lampe sur L.
- Le neutre et la terre se dirigent directement vers le luminaire.
Ce système offre une flexibilité d’utilisation et est fréquent dans les escaliers, couloirs ou grandes pièces.
Interrupteur double et variateur
Ils permettent soit de commander deux circuits distincts depuis un même emplacement, soit de moduler l’intensité de la lumière. Ces options nécessitent des connaissances supplémentaires en câblage et sont souvent associées à des bornes spécifiques, clairement indiquées dans la notice fabricant.
Une compréhension claire du câblage facilite l’installation conforme, sécurisée, et efficace. Pour approfondir, il est recommandé de consulter des schémas détaillés, notamment disponibles sur ce site spécialisé et ce tutoriel sur le va-et-vient.
Recommandations et solutions de dépannage pour un remplacement interrupteur ancien réussi
Effectuer le remplacement d’un interrupteur ancien peut s’avérer simple si chaque étape est respectée, mais certains incidents sont fréquents. Voici quelques conseils et solutions qui vous éviteront des erreurs courantes.
Les erreurs classiques à éviter
- Ne jamais oublier de couper le courant avant toute intervention, même si elle semble rapide.
- Ne pas inverser phase et neutre : une erreur très répandue qui peut compromettre la sécurité et le fonctionnement.
- Ne pas forcer le démontage pour éviter de casser la plaque ou le mécanisme.
- Éviter un dénudage excessif des fils qui pourrait conduire à un court-circuit.
- Ne pas oublier de vérifier la solidité des connexions en tirant légèrement sur les fils avant de refermer.
- Éviter de trop serrer les vis, au risque d’endommager le mécanisme ou la gaine du câble.
Conseils pratiques de dépannage
Si après remplacement vous constatez que l’interrupteur ne fonctionne pas, plusieurs vérifications s’imposent :
- Confirmer que le courant est bien rétabli et que le disjoncteur n’a pas sauté.
- Vérifier l’ordre des fils et leur serrage.
- Tester la continuité du circuit avec un multimètre.
- Contrôler l’état de l’ampoule et son bon fonctionnement.
- Consulter une notice ou le guide d’installation du matériel spécifique pour vérifier les bornes et le câblage.
En cas de problématique persistante, il est toujours recommandé de solliciter un professionnel qualifié pour éviter tout risque. Le respect des normes et des règles de sécurité électrique doit rester la priorité absolue.
Les innovations pour un confort amélioré
Enfin, remplacer un interrupteur ancien peut être l’occasion d’intégrer des solutions plus modernes : interrupteurs connectés, variateurs intelligents ou encore interrupteurs avec voyants intégrés pour un repérage facile dans l’obscurité. Ces technologies contribuent à un usage plus intuitif, économique et confortable, tout en répondant aux standards actuels.
Une installation réalisée avec soin, conforme à la norme NF C 15-100, garantit sécurité et pérennité, tout en ajoutant une valeur tangible à votre habitation.
