Diagnostic électrique : identifier les anomalies électriques courantes dans une maison ancienne
Le diagnostic électrique dans une maison ancienne est une étape incontournable pour garantir la sécurité électrique de l’habitation. Souvent réalisé dans le cadre d’une vente ou d’une rénovation, ce diagnostic permet d’évaluer l’état des installations, de détecter les anomalies électriques majeures et d’anticiper les travaux nécessaires. En France, plus de 7 millions de logements ne respectent pas les normes électriques actuelles, ce qui représente un risque accru d’incendies et d’électrocutions. Comprendre les anomalies les plus courantes vous aidera à mieux anticiper les interventions et à planifier votre mise aux normes.
Parmi les indices révélateurs d’une installation vétuste, on retrouve fréquemment des fusibles anciens à cartouche, des fils en aluminium, une gaine textile usée ou des prises électriques dépourvues de terre, notamment dans les pièces humides. Par exemple, une prise sans terre dans une salle de bains multiplie par dix le risque d’électrocution en cas de défaut sur un appareil électrique. Un tableau électrique à fusibles qui date des années 1970 n’offre qu’une protection minimale et ne coupe pas efficacement un circuit en cas de court-circuit, exposant ainsi à un risque d’incendie particulièrement élevé.
L’analyse systématique du tableau électrique permet d’identifier les défauts tels que l’absence de dispositifs différentiels 30mA, élément indispensable pour détecter les fuites de courant et protéger les occupants. Cette protection est d’autant plus critique qu’elle a réduit de 80% les accidents d’électrocution depuis son adoption obligatoire. Dans les maisons anciennes, les circuits protégés par des fusibles ne sont souvent plus adaptés à la consommation actuelle croissante, favorisant les déclenchements intempestifs et les risques d’incidents électriques.
Pour mener à bien ce diagnostic, un professionnel vérifie notamment la présence et la continuité des mises à la terre, la qualité du câblage, la conformité des raccordements et effectue des tests d’isolement. Le court-circuit est aussi un danger fréquent dans ces installations, souvent lié au vieillissement ou à l’usure des gaines isolantes. Une dégradation progressive des isolants, une mauvaise connexion ou des fils sans protection aboutissent à des échauffements qui peuvent s’enflammer si un disjoncteur différentiel adapté ne coupe pas l’alimentation rapidement.
Enfin, le diagnostic électrique met en lumière des défauts moins visibles comme des circuits surchargés, où trop de prises ou d’appareils électriques sont branchés sur un seul différentiel, frictionnant les limites de puissance et générant une instabilité dangereuse. On observe aussi nombre d’installations dans des logements anciens où les circuits spécialisés, par exemple pour le four ou le lave-linge, sont inexistants, aggravant la sollicitation globale du réseau.
Norme NF C 15-100 : comprendre et appliquer les exigences pour la mise en sécurité électrique
La norme NF C 15-100 est l’incontournable réglementation qui encadre tous les travaux d’installation et de rénovation électrique en France, garantissant un niveau élevé de sécurité pour les occupants. En particulier pour les maisons anciennes, le respect de cette norme est essentiel pour adapter une installation obsolète aux usages actuels, tout en minimisant les risques d’accidents domestiques. Depuis 2024, la norme a été structurée en plusieurs volets pour mieux intégrer les évolutions technologiques et les exigences environnementales.
Il convient de bien distinguer la mise en sécurité de l’installation électrique, qui répond aux obligations minimales pour assurer la sécurité des personnes, et la mise aux normes complète, plus extensive, qui inclut l’ensemble des prescriptions liées à la configuration et au dimensionnement des circuits, au nombre et à la répartition des prises, ainsi qu’à l’intégration des nouvelles technologies. La mise en sécurité impose notamment la présence de :
- Un disjoncteur d’abonné, garantissant la coupure générale de l’installation ;
- Une mise à la terre fiable avec liaisons équipotentielles dans les pièces humides ;
- Des disjoncteurs différentiels 30mA pour chaque rangée de circuits, protégeant contre les fuites de courant dangereuses.
Ces éléments constituent le socle minimum pour réduire substantiellement le risque d’électrocution et de départ d’incendie. Les anciens tableaux à fusibles, par exemple, ne répondent pas à cette exigence car ils ne fournissent pas une coupure efficace en cas de court-circuit et ne détectent aucune fuite de courant. La mise aux normes complète inclut par ailleurs l’ajout de circuits spécialisés (machine à laver, plaques de cuisson), un nombre suffisant de prises selon la surface et la destination des pièces, et la prise en compte des protections IP dans les zones humides.
Une particularité importante pour la rénovation d’une maison ancienne concerne la liaison équipotentielle supplémentaire obligatoire dans les salles de bains. Cette mesure relie tous les éléments métalliques en contact avec l’eau (baignoire, robinetterie, radiateurs) pour éviter toute différence de potentiel pouvant entraîner un choc électrique même en l’absence d’un défaut évident sur les équipements. Ce point est souvent négligé dans les installations d’origine, mais capital pour la sécurité.
Ce respect normatif est non seulement une exigence légale, mais il influe aussi sur la valorisation du bien immobilier et la sécurité de ses occupants. Il est également le gage d’un fonctionnement fiable et durable des équipements électriques, en particulier lorsque des technologies alternatives sont intégrées, comme la domotique ou la recharge de véhicules électriques.

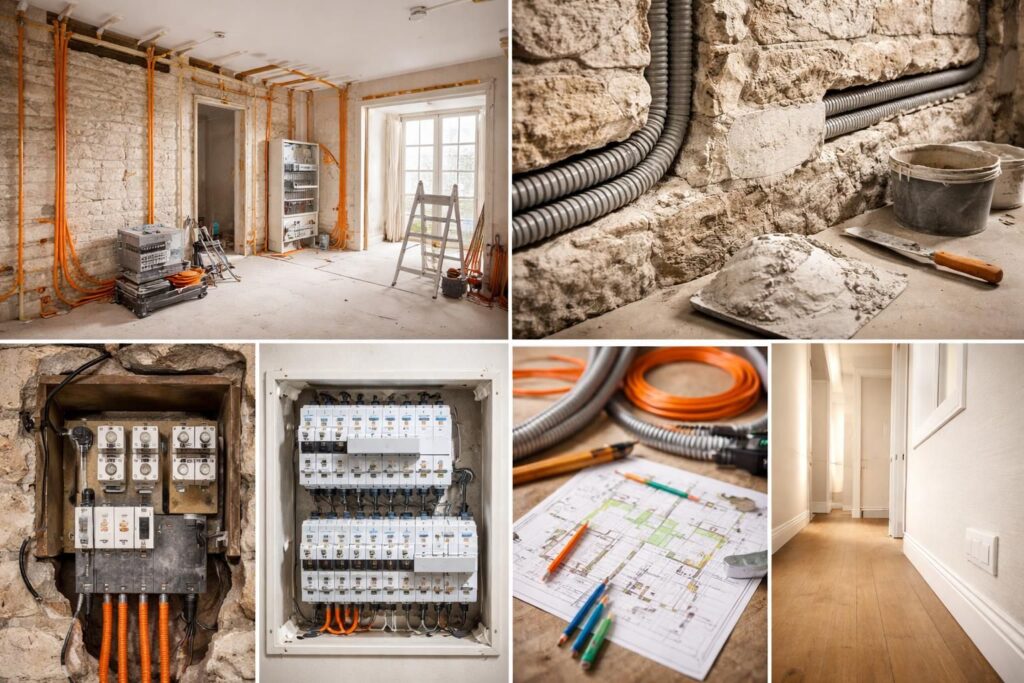

Techniques adaptées de rénovation électrique dans une maison ancienne : approche et méthodes

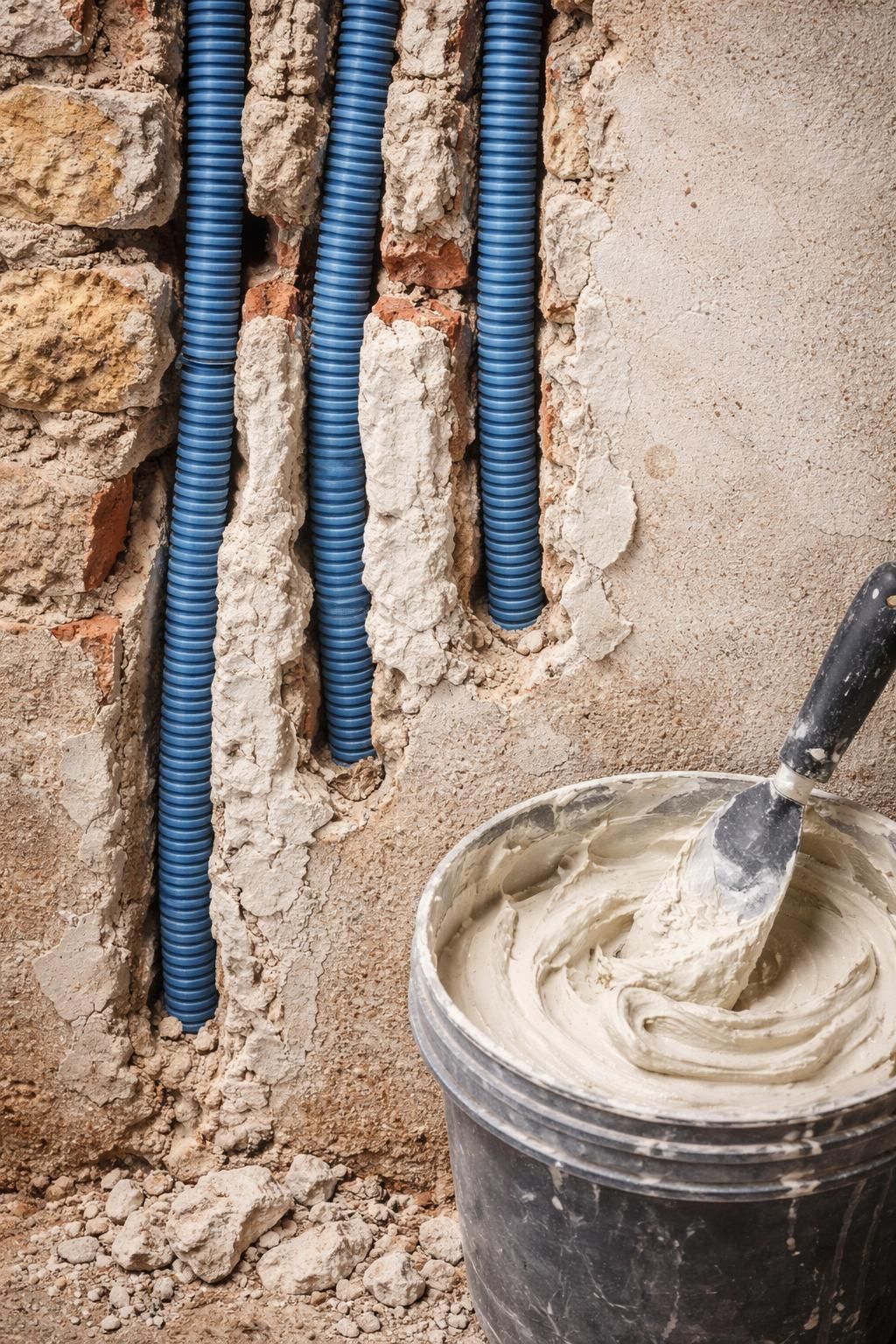

La rénovation d’une installation électrique dans un bâtiment ancien nécessite une approche technique adaptée aux contraintes structurelles et esthétiques du logement. Plusieurs méthodes de passage de câbles sont utilisées, chacune répondant à des objectifs précis : esthétique, coût, accessibilité et facilité d’entretien. La pose en sachée est souvent privilégiée pour un rendu invisible, consistant à creuser les murs pour encastrer les gaines. Cette méthode, bien que plus coûteuse et génératrice de poussière, offre un résultat propre et pérenne.
Lorsqu’une rénovation complète accompagne la remise à niveau du tableau électrique et des circuits, la technique de la saignée est particulièrement recommandée, notamment dans les cloisons en placo où elle est plus facile à réaliser. Cette technique permet notamment d’intégrer de manière discrète les prises électriques et les interrupteurs conformément à la norme NF C 15-100. Elle permet aussi d’intégrer des circuits spécifiques dédiés à des usages variés (gros électroménager, éclairage, domotique).
La rénovation en moulure ou en goulotte est une alternative économique, idéale lorsque la structure ne peut pas être endommagée (murs en pierre, plâtre décoratif). Cette technique consiste à fixer des conduits plastiques en surface, faisant office de gaine protectrice. Bien que très visible, elle peut être harmonisée avec des moulures décoratives ou peintes pour limiter l’impact visuel. Elle est particulièrement utilisée dans les caves, garages ou pièces techniques.
Par ailleurs, la rénovation électrique sous faux plafond présente l’avantage de dissimuler facilement les gaines et les boîtes de dérivation, en conservant une certaine flexibilité pour d’éventuelles modifications futures. La coordination avec les autres corps de métier est cruciale à cette étape pour que l’installation électrique puisse s’intégrer correctement dans le bâtiment, notamment avec la plâtrerie, la peinture, ou la rénovation des sols.

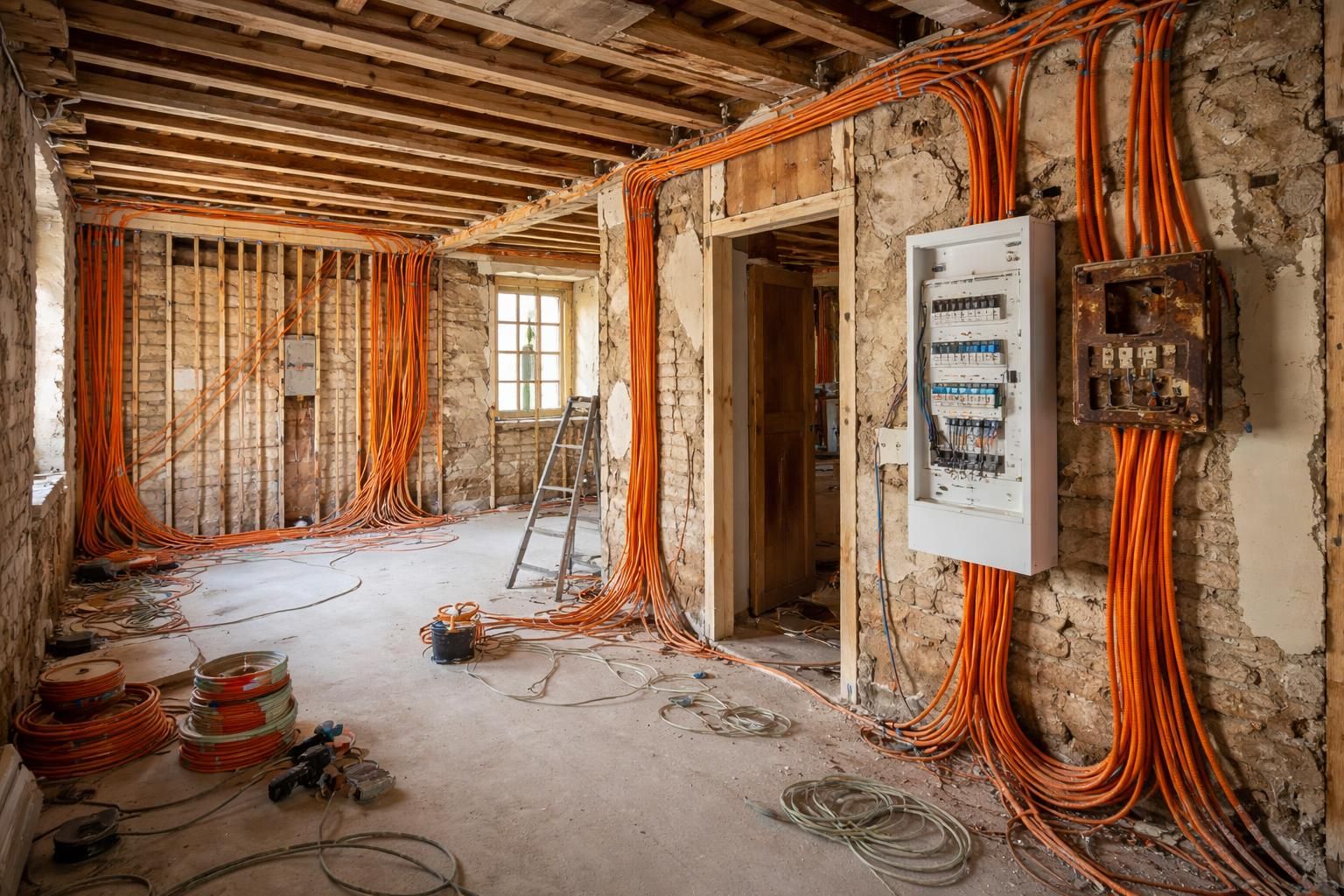

La modernisation du tableau électrique, qui remplace les anciens tableaux à fusibles par un tableau modulaire à disjoncteurs et différentiels, est centrale dans une rénovation électrique. Une gestion optimale des protections permet d’éviter les pannes et d’améliorer la sécurité de façon substantielle. Pour davantage d’informations concrètes sur la pose et le remplacement, consultez ce guide spécialisé sur le remplacement du tableau électrique.
Évaluation détaillée des anomalies courantes : coûts, dangers et priorités d’intervention
La liste des anomalies révélées par un diagnostic électrique est souvent récurrente dans les habitations anciennes. Chacune d’entre elles implique des coûts et des interventions spécifiques, identifiées selon un classement de gravité allant de A1 (danger immédiat) à A3 (recommandation sans urgence). Ces classifications orientent la priorité à donner aux travaux.
L’absence de différentiel 30mA est unanimement la première anomalie rencontrée. Ce défaut, très dangereux, nécessite un remplacement urgent dont le coût peut varier entre 300 et 800 euros selon le nombre de dispositifs à installer. À titre d’exemple, dans un appartement datant des années 1970, l’ajout d’un dispositif différentiel général et d’un ou plusieurs différentiels divisionnaires permet une réduction immédiate du risque d’électrocution.
L’absence ou la défaillance de prise de terre est une autre lacune fréquente, surtout dans les installations antérieures aux années 1980. Une prise de terre non conforme ou inexistante laisse les utilisateurs sans protection contre un court-circuit ou une fuite de courant, avec un risque accru d’électrocution. Les coûts varient de 300 à 600 euros pour l’installation d’une prise de terre, mais une remise à niveau complète du câblage peut augmenter significativement le montant.
Les tableaux à fusibles apparaissent également régulièrement en diagnostic, particulièrement dans les constructions réalisées avant les années 1980. Ces tableaux ne permettent pas une coupure fiable et ont été prohibés car ils favorisent les surcharges et les risques d’incendie. Leur remplacement complet coûte entre 800 et 2 000 euros, avec un impact direct sur l’amélioration de la sécurité électrique.
Une autre anomalie critique concerne les câbles sans gaine de protection apparente, souvent présents derrière les plinthes ou sous des éléments mal accessibles. Ces risques de détérioration mécanique ou d’usure peuvent provoquer des échauffements, comme en témoigne la fréquence accrue de déclenchements intempestifs ou d’odeurs de brûlé.
Enfin, les prises sans terre, malheureusement encore répandues, exigent d’être remplacées ou d’intégrer un conducteur de terre dans les circuits concernés. Le budget à prévoir est généralement de 50 à 100 euros par prise, mais peut augmenter si le câblage doit être repris en profondeur. Retrouvez plus d’informations utiles sur ces équipements sur ce guide dédié à la prise électrique défectueuse.
| Anomalie électrique | Niveau de gravité | Coût moyen de correction (€ TTC) | Risques associés |
|---|---|---|---|
| Absence de différentiel 30mA | A1 (danger immédiat) | 300 – 800 | Électrocution, défaut non détecté |
| Absence de mise à terre | A1 | 300 – 600 (prise seule) | Électrocution, défaut à la terre |
| Tableau fusibles à cartouches obsolètes | A2 | 800 – 2 000 | Incendie, surcharge |
| Câblage apparent sans gaine | A2 | Variable selon travaux | Échauffement, court-circuit |
| Prises sans terre | A2 | 50 – 100 par prise | Électrocution, défauts matériels |
| Câblage en aluminium | A1 | Remplacement complet | Incendie, mauvaise connexion |
| Tableau surchargé sur un différentiel | A2 | 200 – 500 | Coupures intempestives, panne |
| Disjoncteur de branchement inaccessible | A1 | 100 – 300 | Difficulté d’arrêt d’urgence |
Planification des travaux, budgets et aides financières pour la rénovation électrique
La rénovation électrique d’une maison ancienne demande une planification rigoureuse, correspondant aux enjeux de sécurité, au confort moderne et à la pérennité des installations. Le budget dépend principalement de l’ampleur des travaux, variant d’une rénovation partielle à une mise aux normes complète.
Pour une maison d’environ 100 m², une rénovation partielle visant à corriger les anomalies critiques coûte généralement entre 3 000 et 8 000 euros, tandis qu’une remise à niveau intégrale, incluant remplacement complet du tableau électrique, refonte des circuits, pose de prises supplémentaires et protections, peut atteindre 15 000 à 25 000 euros. Ces travaux durent en moyenne une à deux semaines. Le prix au mètre carré peut osciller entre 80 et 150 euros, avec des pics à 200 euros dans le cas de rénovations complexes.
Il est essentiel d’obtenir plusieurs devis détaillés et de veiller à ce qu’ils mentionnent clairement le type de protection installée, le nombre de circuits, la section des câbles, ainsi que les garanties fournies. Recourir à un électricien professionnel certifié RGE ouvre aussi la porte à des aides financières substantielles telles que MaPrimeRénov’, les Certificats d’Économie d’Énergie (CEE), ou les subventions d’ANAH pour les ménages modestes.
Enfin, certains compléments aux travaux classiques sont à anticiper selon les usages modernes, notamment :
- L’installation d’une prise ou circuit dédié pour borne de recharge véhicule électrique, avec une section de câble spécifique et une protection différenciée ;
- L’intégration domotique pour la gestion intelligente de l’éclairage, du chauffage et de la sécurité ;
- La mise en place ou la rénovation d’un réseau VDI (voix, données, images) pour la connectivité ;
- L’adaptation à une installation photovoltaïque ou la mise à jour des systèmes de ventilation VMC.
La coordination avec les autres corps de métier est fondatrice pour un chantier serein, notamment afin de synchroniser les travaux de saignées, la pose des gaines, et l’installation des équipements avant les finitions. Des solutions temporaires comme un tableau électrique provisoire peuvent assurer le maintien d’une alimentation électrique partielle, limitant ainsi l’impact sur le quotidien des occupants. Pour mieux comprendre cette phase, consultez le guide complet du diagnostic électrique en rénovation.
