Fusibles anciens et disjoncteurs : comprendre les enjeux de sécurité électrique
Dans un logement ancien, remplacer des fusibles anciens par des disjoncteurs peut simplifier l’usage du tableau et améliorer la protection des circuits. Un fusible fond lorsqu’un courant excessif le traverse : il faut alors identifier puis remplacer sa cartouche. Un disjoncteur, lui, coupe automatiquement le circuit et peut être réarmé après identification de la cause du déclenchement. Cette différence améliore le confort, mais ne rend pas à elle seule une installation électrique sûre ou conforme.
Le remplacement des fusibles doit commencer par un diagnostic, et non par l’achat d’un appareil présenté comme équivalent. Dans le logement de Nadia, par exemple, un fusible fondait régulièrement lorsque plusieurs appareils de cuisine fonctionnaient ensemble. Installer une protection plus puissante aurait pu laisser circuler un courant excessif dans des conducteurs trop fins. Le problème venait d’une surcharge et de circuits insuffisamment adaptés aux usages actuels, pas d’un fusible « trop sensible ».
Repérer les signes d’une installation électrique vétuste

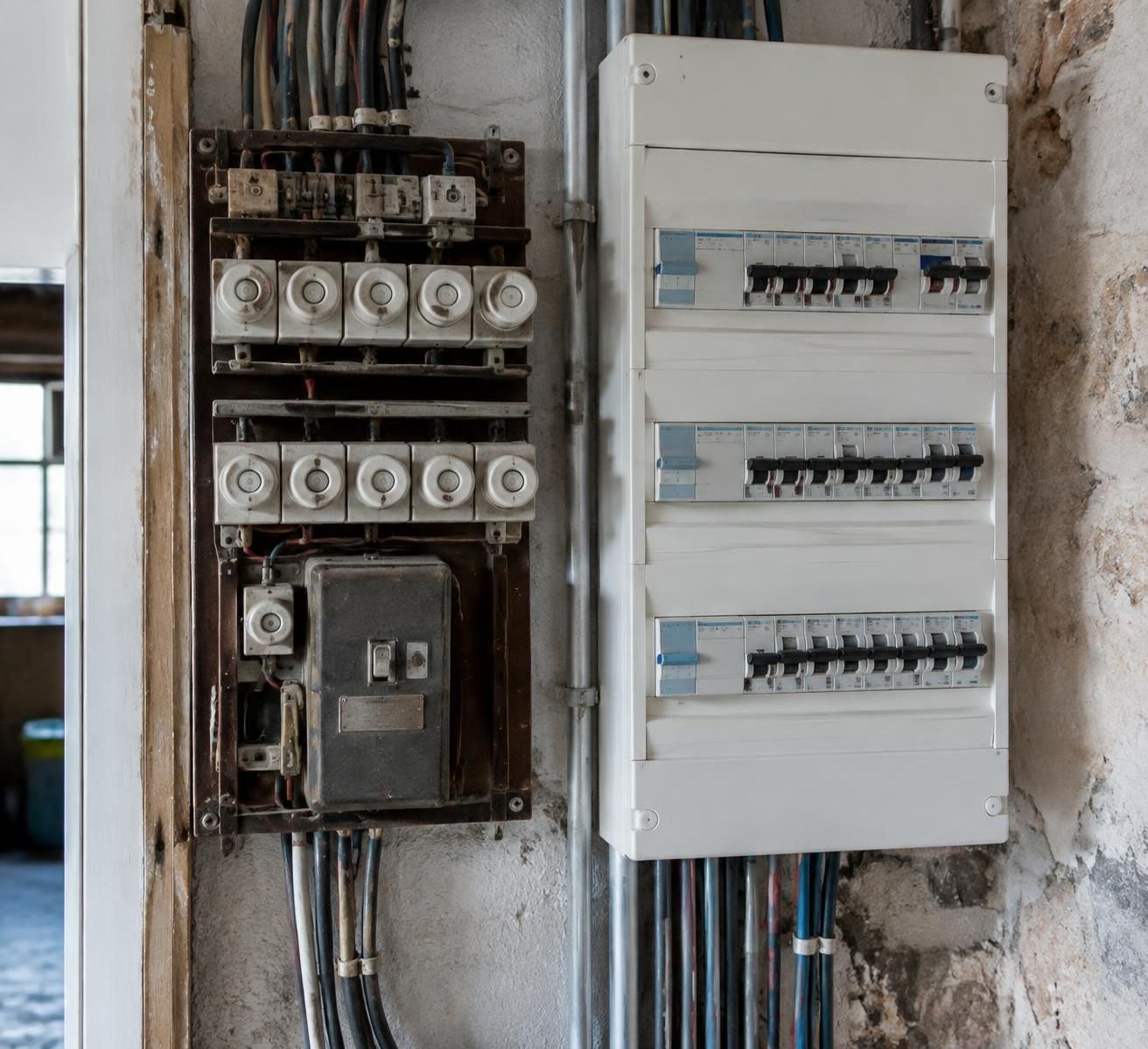

Un tableau équipé de porte-fusibles en porcelaine mérite une vérification, surtout si les circuits ne sont pas clairement identifiés ou si le coffret est endommagé. D’autres indices sont à prendre au sérieux : conducteurs en aluminium, isolants textiles, fils dénudés, prises sans terre, traces de brunissement ou odeur de chaud. Ces observations ne remplacent pas un contrôle, car certaines anomalies restent cachées dans les boîtes de dérivation ou derrière les appareillages.
Un fusible qui saute peut signaler une surcharge, un court-circuit, un appareil défectueux ou un défaut d’isolement. Le remplacer par un calibre supérieur ne corrige aucune de ces causes et peut permettre aux fils de chauffer avant que la protection ne coupe. La protection contre les surcharges et la protection contre les courts-circuits doivent être calculées en fonction des conducteurs et du circuit, conformément aux principes de la norme NF C 15-100.
Mise en sécurité ou mise aux normes : deux objectifs différents
La mise en sécurité vise à supprimer les dangers immédiats sans nécessairement refaire chaque circuit selon les prescriptions d’une installation neuve. Elle porte notamment sur la présence d’un dispositif général de coupure accessible, une protection différentielle adaptée, des protections contre les surintensités correctement dimensionnées, une liaison équipotentielle dans les locaux concernés et l’absence de matériels ou conducteurs présentant un danger. Ces cinq points de sécurité minimum forment des repères essentiels, mais le diagnostic doit tenir compte de la configuration réelle du logement.
La mise aux normes est une démarche plus large, particulièrement pertinente lors d’une rénovation complète ou d’une création de circuits. La norme NF C 15-100 encadre alors la conception, les protections, les circuits spécialisés et les équipements selon la nature des travaux. Elle ne signifie pas que tout logement ancien doit automatiquement être transformé à l’identique d’une construction neuve. Pour approfondir les anomalies courantes, consultez ce guide sur le diagnostic électrique en rénovation.
Le remplacement ponctuel d’un fusible peut être de difficulté intermédiaire à avancée, selon l’état du tableau et la facilité d’identification des circuits. L’ouverture d’un coffret expose à des risques d’électrocution et d’incendie ; une personne sans expérience ne doit pas intervenir sur des conducteurs sous tension. Un diagnostic professionnel permet de décider si un seul départ peut être modernisé ou si le tableau nécessite une rénovation plus cohérente. Le premier bénéfice d’un changement réussi est donc de supprimer une faiblesse identifiée, pas seulement de remplacer une pièce ancienne.
Choisir les disjoncteurs adaptés au tableau et aux circuits
Un disjoncteur divisionnaire protège un circuit contre les courants trop importants. Son calibre ne se choisit pas selon le nombre d’appareils visibles ni selon la fréquence à laquelle un fusible fond : il dépend notamment de la section des conducteurs, du mode de pose et de l’usage du circuit. Dans une installation domestique courante, une ligne d’éclairage et un circuit de prises ne sont pas nécessairement protégés de la même manière. Le repérage des câbles et l’examen des parcours sont donc indispensables avant toute décision.
Pourquoi passer de 16 A à 20 A n’est pas une substitution équivalente
Un disjoncteur de 20 A autorise un courant supérieur à un appareil de 16 A. Si les fils en place ne sont pas dimensionnés pour ce niveau, l’isolant peut se dégrader sous l’effet de la chaleur, avec un risque d’incendie à terme. Une section de 2,5 mm² est couramment associée à certains circuits protégés à 20 A dans les configurations prévues par la NF C 15-100, tandis que 1,5 mm² est utilisé dans d’autres usages et avec des protections adaptées. Ces indications ne suffisent pas à valider un circuit : la méthode de pose, la longueur et les règles applicables doivent aussi être examinées.
Il faut également distinguer le disjoncteur divisionnaire de l’interrupteur différentiel. Le premier protège les conducteurs contre les surintensités ; le second détecte une fuite de courant et contribue à la protection des personnes. Les dispositifs différentiels haute sensibilité de 30 mA sont essentiels dans l’architecture d’un tableau moderne, avec un type choisi en fonction des circuits et des équipements. Un appareil différentiel ne remplace pas les protections individuelles des départs.
Contrôler la compatibilité et organiser le tableau électrique
Avant de retenir un modèle, l’électricien vérifie la place disponible, le type de raccordement, le rail de fixation, l’état du coffret et la compatibilité des composants. Le tableau doit aussi rester lisible : chaque départ est identifié par son usage et les protections sont réparties de façon à limiter les coupures étendues. Prévoir des emplacements libres peut faciliter l’ajout futur d’un circuit pour une plaque de cuisson, une borne de recharge ou un équipement de ventilation.
Un schéma unifilaire représente les circuits et leurs protections de façon synthétique ; un schéma multifilaire détaille davantage les conducteurs et connexions. Ces documents facilitent le repérage et les interventions ultérieures, notamment lorsque les couleurs anciennes ne correspondent pas aux pratiques actuelles ou que plusieurs circuits ont été modifiés au fil des années. Un guide du tableau électrique peut aider à comprendre les fonctions des appareils, sans remplacer le contrôle sur place.
Le niveau de difficulté devient avancé lorsque le tableau comporte des neutres communs, des circuits non repérés, des conducteurs dégradés ou un appareillage incompatible. Il ne suffit pas de faire entrer un module dans un emplacement disponible : la continuité des protections et l’organisation du câblage comptent autant que le choix de la marque. Les appareils de fabricants reconnus peuvent offrir une documentation claire, mais la conformité dépend d’abord de leur sélection et de leur installation correcte.
Dans le cas de Nadia, le contrôle révèle que le circuit de cuisine alimente plusieurs usages et que le tableau ne possède pas de protection différentielle adaptée à l’ensemble des départs. Le professionnel ne se contente donc pas de changer le fusible qui fond : il vérifie le circuit, définit les protections nécessaires et propose une réorganisation. La bonne règle est simple : conserver un calibre identique n’est sûr que si celui-ci est déjà adapté, et l’augmenter exige une validation technique complète.
Remplacement des fusibles : diagnostic, travaux et réception étape par étape
Une rénovation fiable suit quatre temps : diagnostic, conception, travaux et réception. Cette méthode évite de découvrir, une fois le nouveau tableau posé, que des circuits sont mélangés ou que la terre manque dans certaines pièces. Elle permet aussi de décider entre une intervention ciblée et une rénovation plus étendue. Les étapes d’un projet de rénovation électrique sont détaillées dans ce parcours de travaux électriques.
Du diagnostic à la conception
Le diagnostic consiste à examiner le tableau, les conducteurs accessibles, les prises, les liaisons de terre et les signes d’échauffement. L’électricien identifie autant que possible chaque circuit, vérifie les protections en place et recherche la cause des déclenchements. Un fusible qui fond après le branchement d’un radiateur, par exemple, oriente vers une surcharge possible ; une coupure immédiate à la mise sous tension évoque plutôt un défaut à localiser.
La conception traduit les besoins du logement en circuits et protections. Elle tient compte des usages réels, de la présence d’une cuisine équipée, d’un chauffe-eau, d’un chauffage électrique ou d’une future borne de recharge. La NF C 15-100 sert de référence pour la conception des circuits dans le périmètre des travaux. Le plan précise le tableau, les différentiels, les disjoncteurs divisionnaires et les éventuelles lignes à créer. Si les installations sont anciennes, la présence de fils aluminium, de gaines textiles ou de neutres partagés peut imposer une reprise plus importante.
Réaliser les travaux sans improviser le câblage

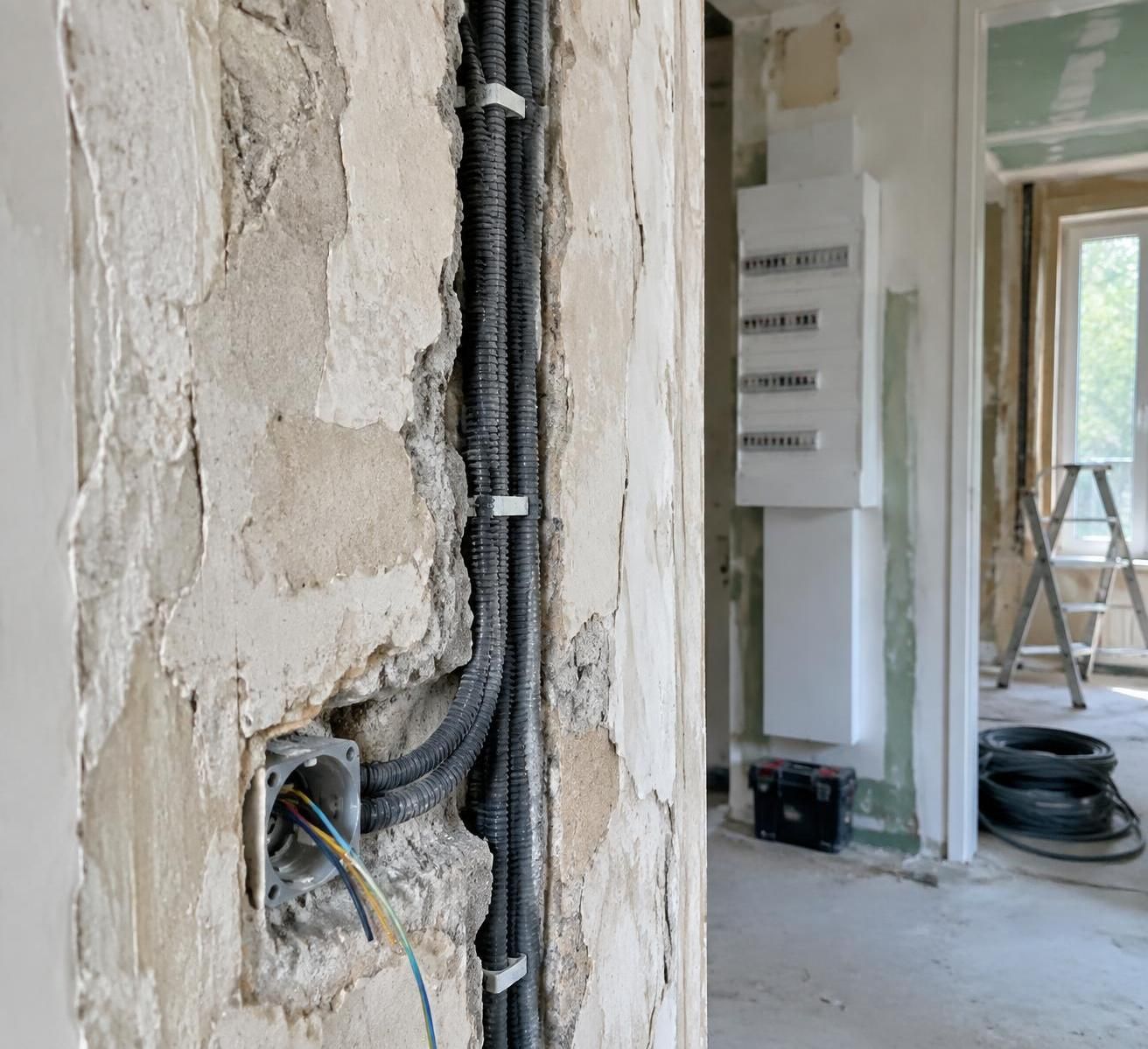

La méthode de passage des conducteurs dépend du bâtiment et du niveau de finition attendu. Une saignée permet d’encastrer une gaine dans une paroi lorsque sa nature et son épaisseur le permettent ; une moulure ou une goulotte évite d’ouvrir les murs et convient souvent à une rénovation occupée. Un faux plafond, une cloison en placo ou un accès par les combles peuvent offrir d’autres cheminements, sous réserve de préserver les protections mécaniques et les règles de pose.
Le remplacement d’un porte-fusible implique de repérer les circuits, de choisir les protections appropriées et de refaire les raccordements dans un ensemble cohérent. Les connexions doivent être adaptées aux conducteurs, correctement serrées selon les prescriptions du fabricant et protégées contre tout contact accidentel. Une consigne de sécurité essentielle : couper l’alimentation générale ne suffit pas à prouver l’absence de tension. La vérification doit être réalisée avec un appareil adapté par une personne compétente. Un guide d’installation ne doit jamais être interprété comme une autorisation à manipuler un tableau sans formation.
Les travaux peuvent être coordonnés avec le plaquiste, le peintre ou le cuisiniste afin d’éviter de reboucher une cloison avant le contrôle des gaines. Dans un appartement habité, il faut organiser les coupures, protéger les meubles et prévoir des plages où certaines pièces seront temporairement privées d’électricité. Un tableau rénové peut être posé en une journée dans un cas simple, mais une reprise de circuits ou des saignées prolongent le chantier et nécessitent parfois plusieurs interventions.
Réceptionner et vérifier le résultat
À la réception, les circuits doivent être repérés, les protections vérifiées et les anomalies signalées. Les essais ne se limitent pas à rétablir le courant : le professionnel contrôle le fonctionnement des dispositifs, la continuité des conducteurs de protection et les paramètres nécessaires à la sécurité. Le propriétaire doit recevoir un tableau lisible et, si le chantier le prévoit, les schémas et documents utiles pour les interventions futures.
Un déclenchement après remise en service n’est pas une invitation à augmenter le calibre. Il faut isoler la cause, contrôler l’appareil raccordé et faire examiner le départ concerné. La réception marque la fin des travaux, mais aussi le début d’une utilisation mieux documentée : un repérage fiable réduit les erreurs lors d’un dépannage ou d’une évolution ultérieure.
Budget, devis et méthodes de rénovation selon le logement
Le coût d’un remplacement dépend moins du prix d’un disjoncteur que de l’état du tableau et du travail nécessaire pour fiabiliser les circuits. Une intervention ponctuelle accessible peut être relativement limitée si le départ est identifié, les conducteurs en bon état et le coffret compatible. À l’inverse, un tableau ancien sans différentiel, avec des fils détériorés ou des circuits mélangés, peut justifier une rénovation plus large. Les montants ci-dessous sont des ordres de grandeur à confirmer par une visite et un devis local.
| Type d’intervention | Budget indicatif | Éléments pouvant modifier le coût |
|---|---|---|
| Remplacement ponctuel d’un fusible par une protection adaptée | Environ 80 à 150 € par départ dans un cas simple | Accessibilité, repérage, état des connexions et déplacement |
| Remplacement ou réorganisation du tableau | Environ 700 à 1 800 € | Nombre de circuits, différentiels, coffret et reprises nécessaires |
| Rénovation électrique partielle d’un logement | Environ 80 à 150 €/m² | Pièces concernées, saignées, moulures et finitions |
| Rénovation électrique complète | Environ 120 à 200 €/m² | Surface, accessibilité, niveau d’équipement et état des murs |
Ces estimations ne constituent pas un tarif réglementé. Une maison dont le tableau est dans un local accessible et dont les circuits sont repérés ne présente pas les mêmes contraintes qu’un appartement ancien aux murs en pierre, où le passage des câbles demande davantage de temps. Une visite permet de distinguer la fourniture, la main-d’œuvre, les essais, les réparations de supports et les options demandées.
Comparer les devis et choisir le bon mode de pose
Un devis utile précise le nombre de circuits concernés, les références ou caractéristiques des protections, la fourniture du tableau, les travaux de câblage, les tests et les limites de prestation. Il doit indiquer clairement si la remise en état des murs, la peinture ou le déplacement de meubles est comprise. Comparez des périmètres identiques : un prix bas qui exclut les reprises de conducteurs ou les différentiels ne peut pas être directement comparé à une offre complète.
Dans un logement occupé où les murs ne doivent pas être ouverts, les goulottes constituent souvent une solution rapide et contrôlable. Dans une rénovation avec reprise des revêtements, l’encastrement peut mieux s’intégrer, mais il entraîne des travaux de maçonnerie et de finition. Un faux plafond facilite parfois le cheminement des gaines, tandis qu’une cloison en placo permet de passer les câbles dans son vide technique. Pour choisir une méthode cohérente, les pages consacrées à la pose de goulottes et à la rénovation par faux plafond apportent des repères utiles.
Le chantier doit aussi tenir compte des autres corps de métier. L’électricien intervient souvent avant la fermeture des cloisons et après la définition des implantations de cuisine ou de salle de bains. Toute modification d’un plan de travail, d’un meuble ou d’un équipement fixe peut déplacer les prises et changer les besoins en circuits spécialisés. Une coordination en amont évite les reprises coûteuses et les prises masquées derrière un appareil.
Côté aides, une opération isolée de remplacement de fusibles n’ouvre généralement pas droit à une aide nationale dédiée. MaPrimeRénov’ et les certificats d’économies d’énergie ciblent des travaux énergétiques répondant à leurs critères, tandis que l’ANAH peut soutenir certains projets globaux sous conditions. Pour un logement de plus de deux ans, la TVA réduite à 10 % peut s’appliquer à des travaux d’amélioration réalisés par un professionnel, selon la nature du chantier ; le taux de 5,5 % concerne des opérations énergétiques éligibles, pas le simple changement d’un tableau. Les règles et critères doivent être vérifiés avant signature.
NF C 15-100, Consuel et suivi après le remplacement
La norme NF C 15-100 constitue la référence à prendre en compte lors de la création ou de la rénovation des circuits dans le périmètre des travaux. Elle ne transforme pas automatiquement tout équipement ancien en anomalie à remplacer, mais elle encadre la conception des parties rénovées et les exigences applicables selon la nature de l’intervention. Le professionnel explique dans son devis si le chantier relève d’une mise en sécurité ciblée ou d’une rénovation plus complète, et précise les limites de conformité couvertes.
Quand le Consuel peut-il être nécessaire ?
Le Consuel intervient dans des situations définies, notamment lorsqu’une installation électrique neuve doit être mise en service ou dans certains cas de rénovation importante nécessitant une attestation. Le remplacement isolé d’un fusible dans un tableau existant ne signifie pas automatiquement qu’une attestation Consuel est exigée. La nécessité dépend de la situation administrative et technique du logement, du raccordement et de l’ampleur des travaux ; elle doit être vérifiée avant le chantier auprès des interlocuteurs concernés.
Pour le propriétaire, conserver le devis, les factures, les références des appareils et les éventuels schémas facilite la traçabilité. En cas de vente, de contrôle ou de sinistre, ces documents permettent de décrire les travaux réalisés, sans se substituer à une attestation lorsqu’elle est requise. Les questions de responsabilité ne disparaissent pas parce qu’une intervention a été réalisée par un particulier : il est prudent de consulter les règles applicables et de faire contrôler les travaux sensibles.
Prévoir les évolutions et surveiller l’installation
Une rénovation du tableau est l’occasion d’anticiper les besoins qui ne relèvent pas du seul remplacement des fusibles. Une borne de recharge, des panneaux solaires, une VMC, des équipements domotiques ou un réseau VDI peuvent nécessiter des circuits, des réserves d’espace ou des protections spécifiques. Les prévoir dès la conception évite de saturer le coffret et limite les modifications ultérieures. La présence d’appareils électroniques peut aussi influer sur le choix des dispositifs différentiels.
Après les travaux, surveillez les déclenchements répétés, les odeurs inhabituelles, les traces de chaleur ou les bruits anormaux au tableau. Un déclenchement fréquent indique qu’un circuit, un appareil ou une protection doit être vérifié ; il ne faut pas le neutraliser ni augmenter le calibre pour supprimer le symptôme. Le bouton de test des différentiels doit être utilisé selon les indications du fabricant et les conseils de l’électricien, avec une fréquence adaptée à l’appareil.
Dans le projet de Nadia, le remplacement des fusibles a finalement conduit à revoir les circuits de cuisine et à ajouter une protection différentielle appropriée. Le chantier a été coordonné avec la pose des meubles, ce qui a permis de positionner les prises avant la finition des murs. Cette démarche illustre un principe central : un tableau moderne n’est réellement plus sûr que si chaque protection correspond au circuit qu’elle protège.
Pour approfondir les risques d’une intervention improvisée, lisez aussi les conseils sur les dangers liés aux travaux sur un tableau électrique. Lorsque le repérage est incertain, que les conducteurs sont anciens ou que le tableau présente des signes d’échauffement, l’intervention d’un électricien qualifié est le choix le plus sûr.
