Normes et réglementations essentielles pour la rénovation électrique dans une cloison placo
La rénovation électrique dans une cloison placo doit impérativement respecter la norme NF C 15-100, référence incontournable pour toute installation électrique en résidentiel. Cette norme fixe les règles de sécurité et de conformité pour prévenir les risques d’incendies électriques et garantir la pérennité du câblage. En 2025, des mises à jour renforcent notamment les exigences liées au passage des câbles dans les cloisons légères, telles que les cloisons en placoplâtre, afin d’éviter les risques liés à la propagation du feu et aux défaillances mécaniques des gaines.
Un point fondamental est l’obligation d’utiliser des câbles électriques non propagateurs de flamme, évitant ainsi que la source électrique ne devienne un vecteur d’incendie. En rénovation, il est fréquent de rencontrer des installations anciennes avec des câbles en aluminium ou des protections insuffisantes (gainage textile, absence de terre sur certaines prises). Ces situations nécessitent un diagnostic approfondi pour décider d’une mise en sécurité électrique ou d’une mise en conformité complète selon les 5 points de sécurité minimum imposés pour garantir la protection des occupants.
La norme encadre également l’accessibilité des câbles dans le vide de construction pour faciliter leur remplacement sans dégrader la cloison, ainsi que des contraintes dimensionnelles strictes. Par exemple, le volume occupé par les câbles ne doit pas dépasser 25 % de la section totale du vide, permettant ainsi une bonne dissipation thermique et une installation durable. Pour chaque type de câble, l’usage de gaines spécifiques comme ICA ou ICTA est obligatoire en fonction de l’environnement et de la configuration du passage.
Les professionnels s’appuient sur des matériels certifiés de marques reconnues telles que Legrand, Schneider Electric ou Hager, qui proposent des solutions compatibles avec ces normes. Elles incluent des gaines résistantes aux chocs et au feu, ainsi que des boîtes d’encastrement conçues spécifiquement pour le placo, offrant une fixation stable sans compromettre l’intégrité des murs. Éviter les gaines ICTL (de couleur orange) est crucial, car elles sont interdites dans les cloisons placo en raison de leur faible résistance à la flamme.
En définitive, respecter les préconisations normatives garantit non seulement la sécurité mais aussi la facilité des interventions ultérieures, qu’il s’agisse de rénovation partielle ou de rénovation totale d’une habitation. Le choix du type de rénovation dépendra du diagnostic initial, qui identifie les composants vétustes comme les fusibles anciens ou les fils mal isolés. Pour approfondir ces notions, consulter un guide dédié à la rénovation électrique maison apportera un éclairage complémentaire.

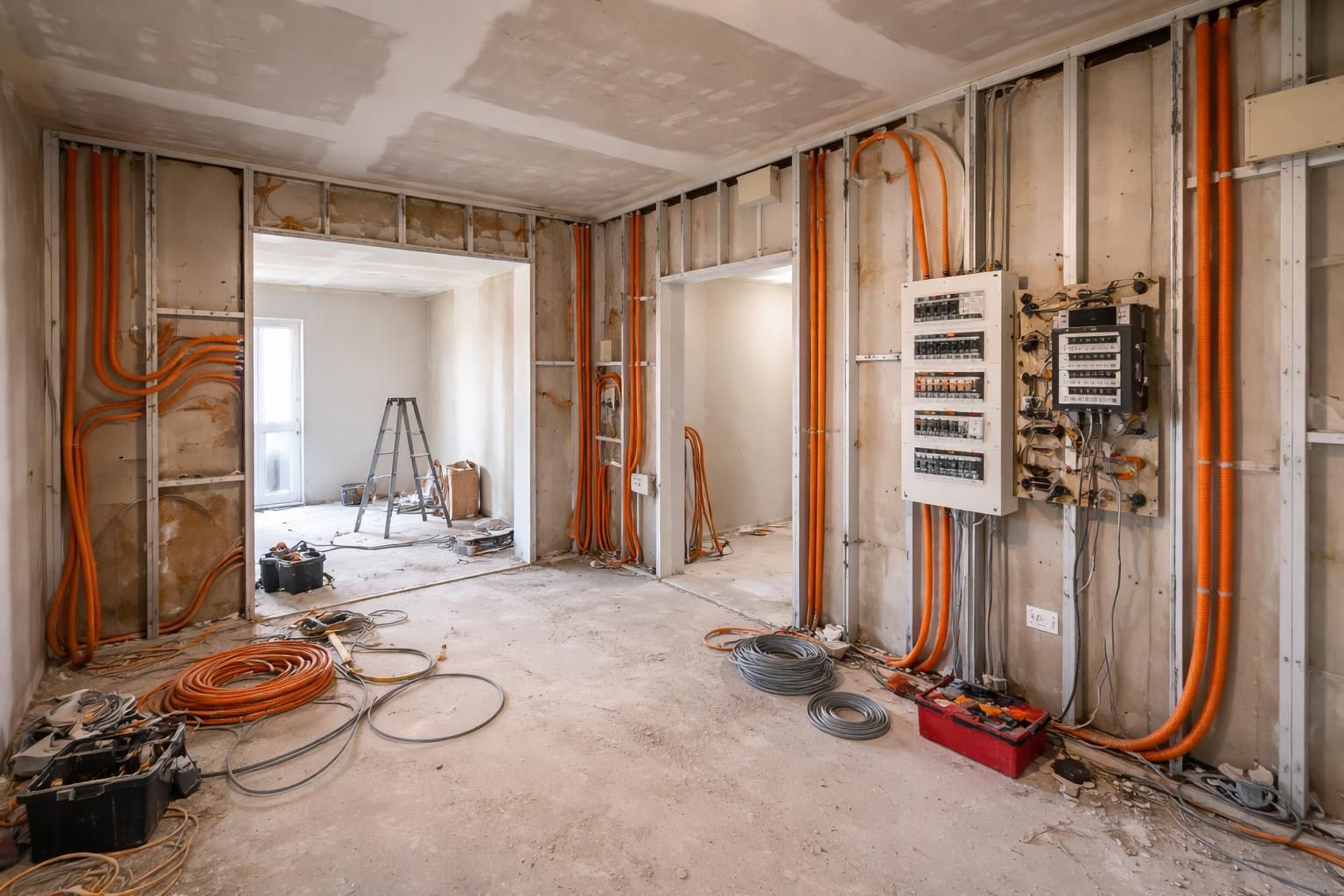

Techniques détaillées pour réussir le passage des câbles dans une cloison placo
Passer des câbles électriques dans une cloison placo nécessite une méthode rigoureuse ainsi que l’utilisation d’outils adaptés afin d’assurer une installation à la fois propre et sécurisée. La première étape consiste à repérer précisément les emplacements des boîtes d’encastrement (prises, interrupteurs) en respectant les hauteurs réglementaires, souvent comprises entre 90 et 110 cm pour les prises et entre 100 et 120 cm pour les interrupteurs. L’usage d’un niveau à bulle ou d’un traceur de lignes assurera la parfaite horizontalité des passages.
La cloison placo, généralement fixée sur une ossature métallique espacée d’environ 60 cm, impose de localiser soigneusement les montants à l’aide d’un détecteur de métaux. Percer à travers ou entre ces montants exige l’utilisation de passe-fils spécifiques pour protéger la gaine des arêtes métalliques et éviter toute abrasion des câbles lors du tirage. L’usage d’une scie cloche, adaptée au diamètre des boîtes d’encastrement modulaires comme les Legrand Batibox, garantit un perçage propre et évite de fragiliser le placo environnant.
Pour faciliter le tirage, la pose d’une gaine ICTA annelée s’impose dès que les câbles risquent d’être comprimés ou encastrés. Cette gaine offre une protection mécanique indispensable tout en permettant la remplaçabilité des câbles sans démolition. Un lubrifiant spécifique peut être utilisé lors du passage avec une aiguille de tirage, notamment dans les angles, pour éviter le coincement des fils. Il est primordial de respecter un rayon de courbure minimal et de ne pas surcharger les gaines, afin de conserver la facilité de maintenance et de limiter les risques d’échauffement.
En rénovation, il est fréquent d’intégrer les câbles dans des cloisons placo déjà isolées. Dans ce cas, une attention particulière est portée à ne pas écraser les gaines contre les matériaux isolants, parfois rigides. Il faut disposer les câbles de façon à ce qu’ils restent libres dans le vide technique pour garantir la circulation d’air, facilitant ainsi la dissipation thermique conformément aux exigences renforcées de la norme.
La séparation entre les circuits de courants forts et courants faibles est également incontournable : câbles électriques, VDI (Voix Données Images) et ventilation doivent être installés dans des gaines différentes ou compartimentées pour éviter tout risque d’interférences. Déployer simultanément des éléments domotiques dans ces cloisons devient alors aisé grâce à des systèmes modulaires adaptés.
Conception du plan électrique et choix des équipements adaptés à la rénovation dans cloison placo
Avant d’entamer les travaux électriques, l’élaboration d’un plan électrique précis est essentielle. Ce plan détermine le nombre et la nature des points d’éclairage, prises de courant et autres équipements spécialisés à installer. Dans une rénovation résidentielle, il est conseillé d’avoir en moyenne une prise tous les 4 mètres linéaires et deux circuits dédiés pour les chambres et pièces de vie afin de répartir les charges conformément à la norme NF C 15-100.
Le tableau électrique constitue le cœur de l’installation. En rénovation, le remplacement ou la mise à niveau vers un tableau électrique 2 à 4 rangées avec différentiel haute sensibilité 30 mA est souvent nécessaire pour garantir la sécurité électrique et offrir une modularité suffisante aux besoins actuels. Le remplacement des anciennes protections par des disjoncteurs modernes évite les risques liés aux fusibles dépassés et facilite la maintenance.
La rénovation dans une cloison placo permet d’intégrer des appareillages encastrés de qualité, adaptés aux nouvelles technologies. Par exemple, des interrupteurs et prises avec obturateurs assurent une meilleure protection contre la poussière et l’humidité, en particulier dans les zones sensibles comme les garages. Pour ce type de pièce, il est recommandé de consulter des articles spécifiques sur l’installation de prise électrique garage atelier afin de bien respecter les contraintes propres aux locaux techniques.
Pour optimiser l’installation, l’étude préalable doit intégrer les circuits spécialisés, notamment pour le chauffage, les appareils électroménagers à forte puissance, ou encore les bornes de recharge électrique des véhicules. Ces circuits doivent être isolés et protégés individuellement, avec des câbles et protections adaptés aux puissances à alimenter.
Les logiciels de schéma électrique et d’architecture électrique sont d’excellents outils pour réaliser ce plan conformément aux prescriptions. Ils facilitent la lecture des plans par les différents corps de métier intervenants et assurent une exécution conforme aux exigences de la rénovation globale.
Budget et choix financiers pour une rénovation électrique intégrant le passage des câbles dans le placo
Le coût d’une rénovation électrique avec passage des câbles par une cloison placo varie en fonction de nombreux facteurs : surface du logement, qualité des matériaux, complexité de la pose, et niveau de conformité souhaité. Pour un appartement de 70 m², la fourchette peut aller de 3 000 € à 7 000 € pour une rénovation électrique complète avec remplacement du tableau, équipement standard, et passage encastré dans les cloisons. Ces budgets intègrent aussi la dépose des installations anciennes et la remise en état des murs.
Dans une maison individuelle, la surface plus importante et la présence fréquente de plus de circuits spécialisés impliquent un budget plus élevé, souvent compris entre 6 000 € et 12 000 €. L’intervention passe alors systématiquement par une analyse minutieuse de l’état de l’existant (vétusté des câbles, tableaux, protection) pour calibrer l’étendue des travaux.
Comparer les devis reste une étape clé pour éviter les mauvaises surprises. Un devis sérieux doit détailler clairement les prestations, le matériel utilisé (marque, type de câble, protection), et le planning d’exécution. La transparence sur les coûts de la prestation et des fournitures aide aussi à comparer les offres et faire un choix informé.
Des aides financières telles que MaPrimeRénov’, les Certificats d’Économies d’Énergie (CEE), la TVA réduite à 5,5 %, ou l’aide de l’ANAH, sont accessibles sous conditions. Elles peuvent significativement réduire le reste à charge. Il est recommandé de bien préparer le dossier avant le démarrage des travaux pour bénéficier de ces soutiens.
L’intégration d’équipements complémentaires, comme la domotique, la VMC ou la borne de recharge, est également prise en compte dans le budget et la conception. Ces éléments peuvent engendrer un surcoût initial, compensé à terme par un confort amélioré et une meilleure gestion de la consommation.
| Type de logement | Surface moyenne | Budget estimé (€) | Principaux postes de dépense | Aides financières applicables |
|---|---|---|---|---|
| Appartement | 50-80 m² | 3 000 – 7 000 | Matériel encastré, tableau, câblage neuf, dépose installation ancienne | MaPrimeRénov’, CEE, TVA réduite |
| Maison | 80-150 m² | 6 000 – 12 000 | Remplacement tableau, circuits spécialisés, câblage complet | MaPrimeRénov’, ANAH, CEE, TVA réduite |
Organisation des travaux électriques pour le passage des câbles dans le placo : coordination et conseils pratiques
La réussite d’une opération de rénovation électrique impliquant le câblage dans des cloisons placo dépend largement de la coordination entre les différents corps de métier : électricien, plaquiste, peintre et parfois plombier ou chauffagiste. Il est essentiel d’établir un planning réaliste et de définir clairement les phases pour ne pas bloquer le chantier sur des tâches consécutives.
La première étape consiste en un diagnostic complet pour identifier les contraintes techniques et prévoir la meilleure méthode de passage des câbles. Selon le contexte, la pose pourra s’effectuer par saignée – plus invasive mais parfois indispensable – ou par moulure ou passage faux plafond si la cloison doit rester intacte, voire par intégration dans un doublage placo.
Durant les travaux, il est capital que les protections électriques soient coupées et régulièrement vérifiées à l’aide d’un testeur de tension, protégeant ainsi ouvriers et habitants. Le respect des normes NF C 15-100 est obligatoire à chaque étape, et la réalisation d’un certificat de conformité via le Consuel est nécessaire pour valider la sécurité de l’installation finale.
Sur un chantier résidentiel, la gestion de la vie quotidienne requiert souvent un aménagement des espaces et des délais, avec notamment la séparation claire entre zones propres et grues de chantier. Les interruptions d’électricité doivent être anticipées pour limiter la gêne aux occupants, en particulier lorsque le renouvellement des câbles traverse des zones clés comme la cuisine ou la salle de bain.
L’utilisation d’outils électriques adaptés simplifie les opérations : perceuse avec scie cloche, détecteur de métaux, aiguille de tirage et lubrifiant spécifique, font partie du matériel de base incontournable. Le choix de matériel certifié respecte également l’assurance qualité et facilite le contrôle sur site. Cette combinaison méthodique de la planification, du matériel moderne et du respect des normes garantit une installation fiable, esthétique et durable.
