En bref
- Le facteur de puissance compare la puissance active réellement utilisée à la puissance apparente appelée par une installation.
- Le cos phi décrit le décalage entre tension et courant dans un circuit alternatif sinusoïdal ; il ne suffit pas toujours à caractériser les appareils électroniques modernes.
- Un mauvais facteur de puissance augmente le courant nécessaire pour fournir une même puissance utile, ce qui peut charger davantage les câbles et les transformateurs.
- Dans un logement, les conséquences ne se traduisent généralement pas par une pénalité directe sur la facture, contrairement à certains contrats professionnels.
- Une mesure adaptée permet de distinguer un décalage de phase d’une distorsion harmonique et d’éviter une compensation mal dimensionnée.
Facteur de puissance et cos phi : ce que ces termes désignent
Quand un appareil est branché au réseau, la tension et le courant alternatifs varient périodiquement. Dans un modèle simple, le facteur de puissance indique quelle part de la puissance appelée contribue effectivement au fonctionnement de l’appareil. Il se note souvent PF ou λ et se calcule ainsi : facteur de puissance = puissance active / puissance apparente.
La puissance active, exprimée en watts ou en kilowatts, correspond à ce qui produit un effet utile : chauffer l’eau, faire tourner un moteur ou éclairer une pièce. La puissance apparente, exprimée en voltampères ou en kilovoltampères, représente la combinaison de la tension et du courant que le réseau doit fournir. Pour un circuit monophasé, elle se calcule par S = U × I, avec S en VA, U en volts et I en ampères.
Une analogie pour visualiser les puissances
Imaginez un verre de boisson surmonté de mousse. La boisson représente la puissance active : c’est la part utile. La mousse évoque la puissance réactive, qui circule entre le réseau et certains composants sans se transformer directement en travail. Le verre entier correspond à la puissance apparente que les conducteurs doivent acheminer.
Cette image aide à comprendre pourquoi une installation peut solliciter fortement le réseau sans convertir toute la puissance reçue en chaleur, lumière ou mouvement. Elle ne signifie toutefois pas que la puissance réactive est simplement de l’énergie « perdue » dans l’appareil : elle est liée aux échanges périodiques nécessaires à certains équipements, notamment aux moteurs et aux transformateurs.
Quand cos phi équivaut au facteur de puissance
Dans un circuit alternatif où tension et courant sont sinusoïdaux, le facteur de puissance correspond au cosinus de l’angle φ entre ces deux grandeurs. On peut alors écrire cos φ = P/S, où P est la puissance active et S la puissance apparente. Si cos φ vaut 1, le courant et la tension sont en phase et la puissance apparente est entièrement associée à la puissance active dans ce modèle.
Un cos phi de 0,8 signifie que, pour une puissance apparente de 1 kVA, la puissance active est de 0,8 kW. Ce chiffre ne signifie pas qu’un appareil gaspille mécaniquement 20 % de l’électricité facturée. Il indique plutôt que, pour fournir la même puissance active, le réseau doit transporter davantage de courant qu’avec un facteur proche de 1.
Pour revoir les notions de watts, volts et ampères avant d’aborder les calculs, consultez ce guide sur les différentes puissances électriques. La distinction entre puissance utile et puissance appelée constitue le point de départ pour interpréter le cos phi sans le confondre avec le rendement.
Puissance active, réactive et apparente : calculer sans confondre
Les formules permettent de passer d’une explication générale à une estimation concrète. Pour un récepteur monophasé sinusoïdal, la puissance apparente s’écrit S = U × I. La puissance active s’obtient avec P = U × I × cos φ. Il faut donc connaître la tension, le courant et le facteur de puissance pour estimer la puissance réellement convertie en travail.
Un exemple domestique avec un moteur
Considérons un appareil motorisé qui utilise 500 W de puissance active sous 230 V, avec un facteur de puissance de 0,70. Le courant estimé vaut I = P ÷ (U × cos φ), soit 500 ÷ (230 × 0,70), donc environ 3,1 A. Si le même appareil fournissait la même puissance active avec un facteur de 0,95, le courant serait proche de 2,3 A.
Cette différence illustre l’impact sur les conducteurs et les équipements qui alimentent l’appareil. Elle ne permet pas, à elle seule, d’affirmer que la facture d’un particulier baissera dans la même proportion : la facturation résidentielle repose principalement sur l’énergie électrique active consommée, mesurée en kilowattheures. Le courant plus élevé peut toutefois accentuer les pertes dans les câbles, proportionnelles à I²R, où R représente leur résistance.
À quoi correspond la puissance réactive ?
La puissance réactive, exprimée en var ou kvar, accompagne notamment la création des champs magnétiques des moteurs et transformateurs. Elle ne produit pas directement le mouvement ou la chaleur recherchés, mais elle participe au fonctionnement de nombreux récepteurs. Dans un modèle sinusoïdal, le triangle des puissances relie P, Q et S par la relation S² = P² + Q².
Un moteur de pompe, par exemple, peut appeler du courant pour établir son champ magnétique avant même que sa charge mécanique soit importante. C’est pourquoi un moteur surdimensionné ou fonctionnant souvent à vide peut présenter un facteur de puissance défavorable. Le bon diagnostic porte alors sur les conditions réelles d’utilisation, et pas seulement sur la puissance inscrite sur la plaque signalétique.
En triphasé équilibré, la puissance apparente se calcule avec S = √3 × U × I, en prenant la tension entre phases. La puissance active est alors P = √3 × U × I × cos φ. Ces formules sont utiles dans les ateliers équipés de moteurs, mais un logement ordinaire est le plus souvent alimenté en monophasé. Un aperçu du choix entre monophasé et triphasé aide à identifier le cas concerné.
La règle pratique est simple : les kW décrivent la puissance active, les kVA la puissance apparente et les kvar la puissance réactive. Les unités se ressemblent, mais elles ne répondent pas à la même question.
Facteur de puissance faible : effets réels sur un logement et un atelier
Un facteur de puissance faible augmente l’intensité nécessaire pour transmettre une puissance active donnée. Les câbles, les protections et les transformateurs sont alors davantage sollicités. Dans une grande installation, cette contrainte peut limiter la puissance disponible et contribuer à un échauffement supplémentaire, surtout si les conducteurs sont mal dimensionnés ou si plusieurs charges importantes fonctionnent simultanément.
Pourquoi le courant supplémentaire compte
Dans un câble, les pertes par effet Joule augmentent selon la relation Ppertes = I² × R. Si le courant augmente, les pertes progressent plus rapidement que le courant lui-même. C’est un enjeu particulièrement concret pour une entreprise avec de longs départs électriques ou des moteurs puissants ; dans une habitation, il est généralement moins pertinent d’attribuer un échauffement anormal au seul cos phi sans vérifier d’abord les connexions, les sections, les protections et la charge réelle.
Une situation courante dans un atelier est l’utilisation simultanée d’un compresseur, d’un aspirateur d’atelier et d’une machine motorisée. Si l’installation est déjà proche de sa limite, le disjoncteur peut déclencher parce que le courant total dépasse le calibre prévu. Un facteur de puissance défavorable peut participer à l’augmentation du courant, mais il n’explique pas automatiquement chaque déclenchement : un défaut, une surcharge ou un appareil endommagé doivent aussi être envisagés.
Facturation de l’électricité : résidentiel et professionnel
Pour un particulier, le compteur mesure principalement l’énergie active en kWh, et un faible facteur de puissance ne crée généralement pas une ligne de pénalité dédiée sur la facture. Les conditions dépendent néanmoins du contrat et du type de raccordement. À l’inverse, certains clients professionnels dont la puissance appelée est importante peuvent être facturés ou pénalisés lorsque leur consommation de puissance réactive dépasse les conditions prévues par leur contrat.
Dans ces installations, fournir la même puissance active avec un courant plus important mobilise davantage les capacités du réseau. Le gestionnaire doit dimensionner ses équipements pour cette puissance apparente, même si toute celle-ci ne devient pas un travail utile chez le client. Il est donc plus juste de parler de coûts de réseau ou de pénalités contractuelles possibles que d’une hausse automatique de la consommation électrique active pour chaque foyer.
Les moteurs, transformateurs et appareils de soudage sont des charges inductives qui peuvent dégrader le cos phi. Les variateurs de vitesse, alimentations électroniques et éclairages LED peuvent, eux, déformer le courant et introduire des harmoniques. Un tableau électrique moderne et bien conçu reste essentiel pour la sécurité et la répartition des circuits ; il ne corrige cependant pas, à lui seul, le facteur de puissance des appareils raccordés.
Un disjoncteur qui saute n’est donc pas un indicateur direct de cos phi. Il protège contre des surintensités ou des défauts selon son type ; le déclenchement doit être analysé avec les circonstances, les appareils en fonctionnement et les protections concernées.
Cos phi et facteur de puissance total : l’effet des harmoniques
Le terme cos phi est souvent utilisé comme synonyme de facteur de puissance. Cette équivalence est correcte dans un circuit sinusoïdal simple, mais elle devient incomplète avec certains équipements électroniques. Un variateur, un chargeur ou une alimentation à découpage peut absorber un courant déformé, composé de la fréquence fondamentale du réseau et de fréquences supplémentaires appelées harmoniques.
Le décalage de phase ne raconte pas toute l’histoire
Le facteur de décalage cos φ1 décrit le déphasage entre les composantes fondamentales de la tension et du courant. Le facteur de puissance total λ, lui, compare la puissance active à la puissance apparente réellement mesurée et prend aussi en compte la distorsion du courant. Un cos φ1 satisfaisant ne garantit donc pas toujours un facteur total aussi élevé si le courant est fortement déformé.
On peut imaginer un variateur dont le décalage fondamental est faible, mais dont le courant comporte des pics étroits. Le cos φ1 peut alors sembler proche de 1, tandis que le facteur de puissance global est inférieur. La mesure des seules valeurs moyennes ou la lecture d’un appareil basique peut masquer cette différence ; une analyse de réseau est nécessaire pour séparer les phénomènes.
Quels appareils peuvent produire des harmoniques ?
Les variateurs de fréquence, certains systèmes d’alimentation sans interruption, les chargeurs et l’électronique d’éclairage figurent parmi les charges susceptibles de déformer le courant. Dans une maison, leur présence ne signifie pas automatiquement qu’il existe un problème : les appareils conformes sont conçus pour fonctionner dans leur environnement prévu. L’enjeu apparaît surtout lorsque de nombreuses charges similaires sont regroupées dans une installation importante ou lorsqu’un équipement sensible réagit mal à la qualité du réseau.

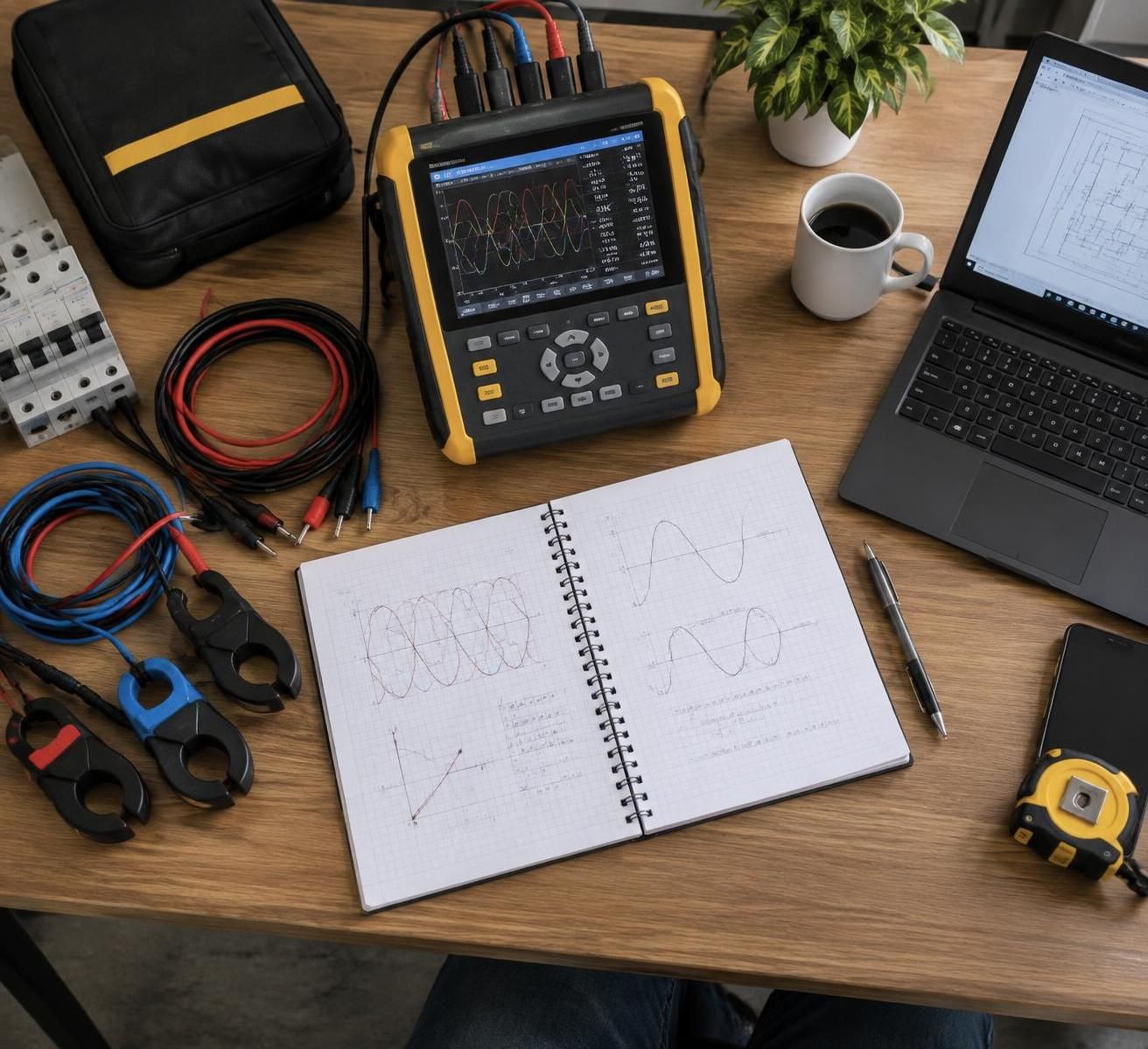

Un analyseur de qualité électrique peut relever la puissance active, la puissance apparente, le facteur de puissance total, le cos φ1 et le contenu harmonique. Pour obtenir une mesure pertinente, l’appareil doit être adapté au type de réseau et intégrer correctement les grandeurs sur des périodes suffisantes. À 50 Hz, une période complète dure 20 ms ; un instrument professionnel traite les signaux selon une méthode appropriée, plutôt que de déduire le facteur global d’une simple lecture de tension et de courant.
Pour les particuliers, un multimètre sert surtout à mesurer des grandeurs électriques selon sa fonction et son branchement ; il ne remplace pas nécessairement un analyseur de puissance. Un testeur de phase ne mesure pas le cos phi. Avant toute intervention dans un tableau ou sur un circuit, la mise hors tension, la vérification d’absence de tension avec un VAT et le respect des règles de sécurité sont indispensables.
Le bon indicateur dépend donc des appareils présents : cos φ1 pour examiner le déphasage fondamental, facteur λ pour juger la relation globale entre puissance active et apparente lorsque les formes d’onde sont déformées.
Améliorer le facteur de puissance : mesurer avant de compenser
La compensation de puissance réactive vise principalement les installations où des charges inductives importantes appellent durablement un courant réactif. Une batterie de condensateurs fournit localement une puissance réactive capacitive qui s’oppose à une partie de la puissance réactive inductive. Cela peut réduire le courant circulant depuis le réseau et libérer de la capacité dans les câbles et transformateurs.
Condensateurs, filtres et compensateurs actifs
Dans une installation stable, une batterie de condensateurs à gradins peut ajuster la compensation selon la charge. Elle ne doit pas être choisie sur une estimation approximative : une capacité excessive risque de produire une surcompensation, de faire basculer l’installation vers un comportement capacitif et de provoquer des problèmes de tension ou de résonance. Le dimensionnement exige des mesures et une étude tenant compte des harmoniques.
Lorsque les charges varient rapidement ou que les harmoniques sont importantes, des solutions actives peuvent être envisagées. Un compensateur statique de puissance réactive, souvent désigné par l’acronyme SVG, ajuste rapidement sa réponse et certains modèles contribuent également à limiter les perturbations harmoniques. Des filtres passifs ou actifs peuvent compléter le dispositif, mais leur choix dépend de la nature des perturbations et de l’architecture électrique.
Dans une petite installation domestique, installer des condensateurs soi-même n’est pas une solution habituelle. Les économies potentielles sont souvent inexistantes si le contrat ne facture pas la puissance réactive, tandis qu’un montage incorrect ajoute un risque électrique. Une analyse doit d’abord établir que le problème existe et qu’une correction présente un intérêt réel.
Les étapes d’un diagnostic utile
Pour une entreprise, un électricien ou un spécialiste commence généralement par examiner les factures, les conditions contractuelles, les profils de charge et les caractéristiques des moteurs. Un analyseur de puissance enregistre ensuite les valeurs pertinentes à plusieurs moments, car une mesure ponctuelle à faible charge ne représente pas toujours le fonctionnement de l’installation sur une journée entière.
- Repérer les charges principales : moteurs, transformateurs, variateurs et équipements qui fonctionnent longtemps.
- Mesurer le facteur total et les harmoniques : différencier un déphasage classique d’une distorsion du courant.
- Vérifier le dimensionnement : un moteur trop puissant pour la tâche peut fonctionner loin de son régime adapté.
- Comparer les solutions et le contrat : la compensation doit répondre à un besoin mesuré et aux modalités de facturation.
- Contrôler après intervention : confirmer que l’installation n’est ni sous-compensée ni surcompensée.
Dans bien des cas, l’efficacité énergétique progresse d’abord en évitant le fonctionnement à vide, en adaptant la puissance des moteurs aux besoins et en remplaçant les équipements réellement obsolètes. La compensation vient ensuite, si les mesures démontrent qu’elle réduira la charge du réseau ou les coûts contractuels.
La décision essentielle n’est donc pas de viser aveuglément un facteur égal à 1, mais de choisir une correction adaptée aux charges, à la qualité du courant et au mode de facturation. Une mesure fiable transforme le facteur de puissance en outil de diagnostic, plutôt qu’en chiffre isolé.
