Volumes de salle de bain : délimiter les zones de sécurité NF C 15-100
Dans une salle de bain, la position d’un appareil électrique compte autant que ses caractéristiques. La norme NF C 15-100 définit des volumes de protection autour de la baignoire ou de la douche afin de tenir compte du risque de contact entre l’eau et l’électricité. Plus un équipement est proche du point d’eau, plus les exigences portant sur son alimentation, son emplacement et son étanchéité sont strictes.

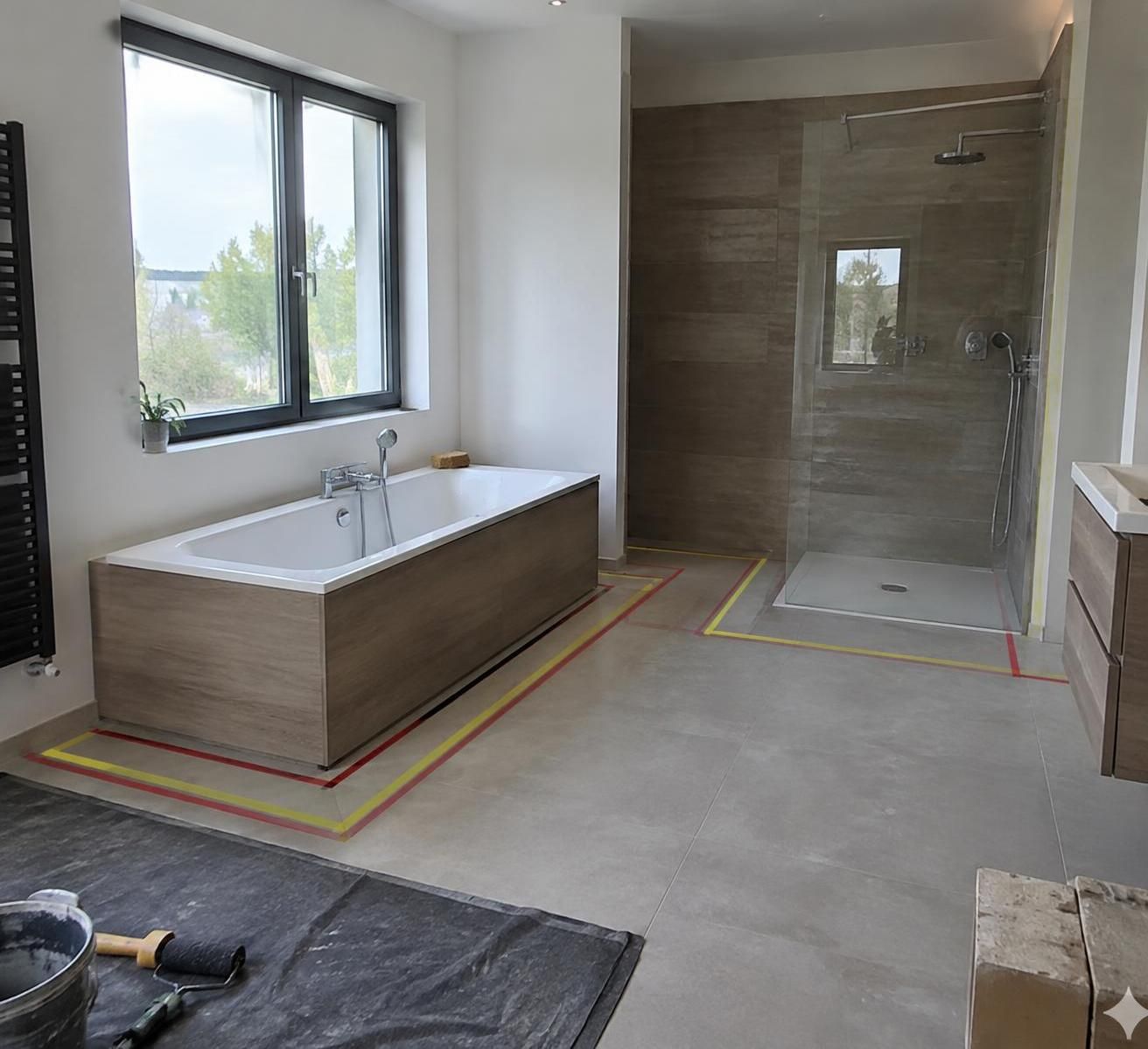

Le volume 0 correspond à l’intérieur de la baignoire ou du receveur de douche. Le volume 1 se situe au-dessus de la baignoire ou du receveur, dans les limites prévues par la norme et jusqu’à 2,25 mètres au-dessus du sol fini. Le volume 2 prolonge le volume 1 sur 60 centimètres, à la même hauteur maximale. Au-delà, l’espace est dit hors volume : les règles générales d’une installation électrique domestique continuent de s’appliquer.
La géométrie dépend du type de douche
Avec une baignoire ou un receveur, la délimitation se prend à partir de leurs bords. Une cloison fixe peut modifier la façon dont les volumes sont établis : il faut alors tenir compte de sa hauteur, de sa position et de la possibilité que l’eau la contourne. Mesurer simplement 60 centimètres depuis le robinet ne suffit donc pas toujours pour déterminer si un emplacement est hors volume.
Une douche sans receveur, souvent appelée douche à l’italienne, demande une attention particulière. En l’absence de bac délimitant la zone, le volume 1 est généralement déterminé à partir du point de sortie d’eau fixe, avec une distance horizontale pouvant aller jusqu’à 1,20 mètre et une hauteur de 2,25 mètres. La configuration précise, notamment la présence d’une paroi fixe, doit être examinée selon les règles applicables et la géométrie réelle de la pièce.
Les plans sont utiles, mais une vérification sur place reste nécessaire : une paroi vitrée qui s’arrête avant le plafond, un pommeau mobile ou une douche sans limites physiques peuvent modifier l’analyse. Pour préparer les implantations, vous pouvez consulter ce guide sur les volumes 0, 1 et 2 de la salle de bain. Il aide à repérer les contraintes avant de choisir l’emplacement des prises ou d’un sèche-serviettes.
Le volume 3 n’est plus la référence dans le découpage actuel : on distingue les volumes 0, 1 et 2, puis les emplacements hors volume. Une ancienne installation peut toutefois avoir été conçue selon une édition antérieure de la norme. Lors d’une rénovation, il faut donc identifier la configuration et l’état des équipements plutôt que se fier à un ancien schéma ou à une appellation conservée dans un document.
Pour illustrer la préparation d’un projet, prenons le cas de Claire, qui rénove une petite salle d’eau. Elle souhaite installer un meuble vasque, un lave-linge et un sèche-serviettes. Avant de tirer les câbles, le plan doit montrer la baignoire ou la douche, les parois fixes, les points lumineux et les futurs appareils. Cette étape évite de découvrir, une fois le carrelage posé, qu’une prise se trouve dans une zone où elle n’est pas admise.
Zone 0, Zone 1 et Zone 2 : quels appareils électriques sont autorisés ?
Les Appareils électriques autorisés ne se déterminent pas seulement à partir de leur nom commercial. Il faut vérifier leur destination, leur classe électrique, leur indice de protection IP et les conditions d’installation précisées par le fabricant. Un luminaire vendu comme « spécial salle de bain » n’est pas automatiquement utilisable dans tous les volumes.
| Emplacement | Protection contre l’eau | Équipements et précautions principales |
|---|---|---|
| Volume 0 | IPX7 au minimum | Équipement spécifiquement prévu pour cet emplacement, alimenté en très basse tension de sécurité selon les conditions de la norme ; aucun appareil ordinaire. |
| Volume 1 | IPX4 au minimum, davantage si les conditions l’exigent | Équipements fixes adaptés, notamment certains chauffe-eau, sous réserve de leur classe, de leur alimentation et des instructions du fabricant. |
| Volume 2 | IPX4 au minimum | Certains luminaires et appareils de chauffage adaptés ; prise rasoir avec transformateur de séparation lorsque les conditions normatives sont respectées. |
| Hors volume | Selon l’environnement et l’usage | Appareillage courant possible, avec les protections générales requises et un emplacement qui reste adapté aux projections d’eau. |
Le volume 0 est le plus contraignant. Il ne permet pas d’installer un appareil courant raccordé au réseau 230 volts. Une baignoire balnéo ou un dispositif lumineux intégré doit être conçu et homologué pour cet usage, avec les caractéristiques électriques et les protections prévues par son fabricant. L’installation ne se résume pas à choisir un produit étanche : l’alimentation et le raccordement doivent aussi respecter les règles de très basse tension de sécurité.
En volume 1, les appareils fixes destinés à fonctionner dans cette zone peuvent être admis sous conditions. Certains chauffe-eau, instantanés ou à accumulation, sont notamment concernés lorsque leur installation respecte les exigences de la norme. Cela ne signifie pas qu’un chauffe-eau quelconque peut être posé au-dessus d’une baignoire : son type, son raccordement, sa protection et son emplacement précis doivent être vérifiés.
En volume 2, des équipements adaptés, comme certains luminaires de classe II ou des appareils de chauffage prévus pour les locaux humides, peuvent être installés si leurs caractéristiques conviennent. Une prise rasoir équipée d’un transformateur de séparation constitue un cas spécifique ; elle ne doit pas être confondue avec une prise domestique classique. Les prises 230 volts ordinaires et les interrupteurs usuels sont à placer hors volume.
Le schéma de la pièce doit aussi intégrer les accessoires mobiles. Par exemple, une paroi de douche ouverte ne protège pas forcément une prise des projections, même si celle-ci semble éloignée du pommeau. La lecture de plusieurs configurations est présentée dans cette ressource sur les zones électriques d’une salle de bain.
Pour une vérification visuelle des volumes avant travaux, une vidéo consacrée à la norme peut compléter un plan, sans remplacer le contrôle réglementaire de l’installation.
La règle pratique est simple : on ne choisit pas l’appareil d’abord pour ensuite chercher où le poser. L’emplacement détermine les caractéristiques minimales à respecter.
Indice de protection IP, éclairage de salle de bain et emplacement des prises
L’Indice de protection IP renseigne sur la résistance d’un matériel aux corps solides et à l’eau. Il est composé de deux caractères : le premier chiffre concerne les poussières et les objets, le second l’eau. Ainsi, IPX4 indique une protection contre les projections d’eau dans les conditions prévues par les essais ; le « X » signifie que le premier niveau n’est pas précisé par ce code, et non que l’appareil est dépourvu de toute protection contre les solides.
Les exigences habituelles sont IPX7 en volume 0, IPX4 au minimum dans les volumes 1 et 2. Un indice IPX5 peut être nécessaire lorsqu’un équipement risque d’être soumis à des jets d’eau, notamment selon les conditions de nettoyage ou d’utilisation. L’indice ne rend cependant pas un appareil autorisé à lui seul : la classe électrique, le mode d’alimentation et la destination du matériel comptent également.
Prévoir l’éclairage selon l’emplacement
L’Éclairage de salle de bain peut combiner un plafonnier général et un éclairage fonctionnel près du miroir. Dans les volumes, les luminaires doivent être expressément compatibles avec leur zone, présenter l’indice IP requis et être raccordés selon les prescriptions applicables. Un spot encastré choisi uniquement pour son aspect esthétique peut être inadapté s’il n’a pas été conçu pour résister aux conditions d’humidité de son emplacement.
Une erreur fréquente consiste à placer un transformateur dans un volume où il n’est pas autorisé. Pour un équipement à très basse tension, l’alimentation doit être installée à un endroit compatible avec les règles de sécurité, en tenant compte des instructions du fabricant et de l’accessibilité pour la maintenance. Le transformateur ne doit pas être dissimulé de manière à rendre son contrôle impossible.
Prises, interrupteurs et appareils de lavage
Les prises ordinaires et les interrupteurs 230 volts se placent hors volumes. Dans le volume 2, une prise rasoir avec transformateur de séparation peut être admise ; il s’agit d’un matériel spécifique, non d’une prise standard protégée par un simple capot. Pour un lavabo, la norme ne reprend pas automatiquement les mêmes distances que celles des volumes autour d’une baignoire ou d’une douche. Il reste prudent de choisir une position à l’abri des éclaboussures et adaptée à l’usage du meuble.
Un lave-linge ou un sèche-linge nécessite un circuit approprié et un emplacement hors des zones où l’appareil est interdit. Le raccordement doit être pensé en fonction de la puissance, de la prise, de l’accès à la coupure et de la protection au tableau. Le choix et l’emplacement d’une prise en salle de bain méritent donc d’être décidés dès le plan d’aménagement, plutôt qu’après la pose des meubles.
La hauteur des prises dépend des règles générales applicables à l’installation et de la configuration du local. Il faut également éviter qu’un câble traverse une zone humide ou puisse être pincé par un meuble. Un plan électrique bien préparé facilite ces vérifications : la préparation du plan électrique de rénovation permet de coordonner prises, éclairages et appareils spécialisés.
Un indice IP adapté réduit le risque de pénétration d’eau, mais ne remplace ni une protection différentielle ni une mise à la terre correcte. La sécurité dépend de l’ensemble de la chaîne, depuis le tableau jusqu’au matériel installé.
Protection différentielle et liaison équipotentielle : sécuriser l’installation électrique
Les volumes organisent l’emplacement des équipements, tandis que les protections électriques limitent les conséquences d’un défaut. Une Installation électrique de salle de bain doit être protégée par un dispositif différentiel à haute sensibilité, de 30 mA, conformément aux règles applicables aux circuits du logement. Ce dispositif détecte une différence entre le courant qui part et celui qui revient ; en cas de fuite, il coupe l’alimentation pour réduire le risque d’électrocution.
Le différentiel n’est pas une autorisation d’installer une prise dans un volume interdit. Il complète les exigences relatives aux distances, aux indices IP, aux classes des appareils et à la mise à la terre. Chaque circuit doit également être protégé contre les surintensités par un disjoncteur adapté à la section des conducteurs et à l’usage prévu.
La liaison équipotentielle supplémentaire
La liaison équipotentielle supplémentaire relie entre elles les parties conductrices concernées de la salle d’eau et les éléments de protection de l’installation, selon les prescriptions de la norme. Son rôle est de limiter les différences de potentiel susceptibles d’apparaître entre des éléments accessibles, par exemple certaines canalisations métalliques et des masses d’équipements. La composition des canalisations, la continuité électrique et les caractéristiques de l’installation déterminent les dispositions à appliquer.
Dans une rénovation, il ne faut pas ajouter un fil au hasard en reliant tout élément métallique visible. Une canalisation peut être isolante, un équipement peut être déjà raccordé à la terre ou une liaison peut être dissimulée dans les parois. Le contrôle doit établir la continuité et la pertinence des connexions. Les modalités sont détaillées dans ce dossier sur la liaison équipotentielle en salle de bain.
La classe électrique de l’appareil fournit un autre repère. Un appareil de classe I doit être raccordé à la terre ; un appareil de classe II dispose d’une isolation renforcée et ne prévoit pas le même raccordement. Cette distinction ne rend pas la classe II utilisable partout : il faut encore respecter les volumes, l’indice IP et les conditions de pose.
Les vérifications utiles au tableau
Lorsqu’une salle de bain est rénovée, il est nécessaire de vérifier que le circuit concerné est bien protégé et que le tableau comporte des protections adaptées. Si l’installation est ancienne, une protection différentielle absente ou défectueuse, une terre interrompue et des conducteurs mal repérés peuvent constituer des anomalies prioritaires. La présence d’un disjoncteur ne prouve pas, à elle seule, que la protection différentielle fonctionne correctement.
Pour Claire, le contrôle révèle que le circuit de l’éclairage est protégé, mais que la prise prévue pour le lave-linge doit être ajoutée sur un circuit conforme et clairement identifié. L’électricien vérifie aussi la terre et les protections avant la fermeture des cloisons. Cette méthode évite de traiter séparément la salle d’eau alors que sa sécurité dépend du tableau et de l’installation générale du logement.
Une installation sûre repose donc sur des protections coordonnées : différentiel 30 mA, disjoncteurs calibrés, conducteurs adaptés, terre continue et liaison équipotentielle réalisée selon le cas. La conformité ne se juge jamais sur la seule apparence des appareillages.
Rénovation de salle de bain : contrôler les volumes et corriger les anomalies
Dans un logement ancien, il est fréquent de trouver une prise installée près d’une baignoire, un luminaire sans marquage lisible ou un sèche-serviettes dont la classe n’est plus identifiable. Ces constats ne permettent pas automatiquement de conclure que toute l’installation est dangereuse, mais ils justifient une vérification méthodique. Il faut relever les appareils, leur emplacement, leur alimentation, leur protection et l’état des conducteurs.
La mise en sécurité consiste à supprimer les risques immédiats les plus importants, par exemple en corrigeant une absence de protection différentielle ou un équipement clairement inadapté. Une mise en conformité vise une adéquation plus complète avec les exigences applicables au projet et à la réglementation. En rénovation partielle, les travaux doivent au minimum être conçus pour ne pas créer de danger et respecter les règles applicables aux parties modifiées.
Une méthode de contrôle avant travaux
-
Relever les dimensions de la pièce et reporter la baignoire, le receveur, la douche sans receveur ainsi que les parois fixes. Ces éléments servent à déterminer les volumes et à identifier les emplacements à exclure.
-
Inventorier chaque appareil : luminaire, prise, interrupteur, chauffe-eau, radiateur, sèche-serviettes et appareil de lavage. Pour chacun, vérifier l’étiquette, la classe, l’indice IP et les consignes du fabricant.
-
Contrôler les circuits au tableau, la protection différentielle, les disjoncteurs, la terre et les liaisons équipotentielles. Une anomalie sur un circuit peut concerner plusieurs équipements de la salle d’eau.
-
Établir le plan de l’installation avant de déplacer les cloisons ou de poser le carrelage. Les besoins d’usage doivent rester compatibles avec les zones de sécurité et les circuits requis.
-
Faire vérifier les travaux et conserver les références des matériels, les plans et les documents utiles à la maintenance. Une installation documentée est plus simple à contrôler ou à faire évoluer.
Les travaux sur une installation fixe comportent des risques de contact direct, de défaut d’isolement et d’incendie. Le remplacement d’un accessoire ne dispense pas de couper le circuit, de vérifier l’absence de tension et de maîtriser les règles de raccordement. Pour une rénovation complète ou un doute sur le tableau, l’intervention d’un électricien qualifié est une mesure de prévention concrète, pas une simple formalité.
Les exigences de la NF C 15-100 évoluent au fil des éditions et amendements. Il convient donc de distinguer les règles applicables au projet des pratiques anciennes, sans attribuer à une prétendue mise à jour récente une obligation qui ne serait pas confirmée par les textes. Une vue d’ensemble des prescriptions est disponible dans ce guide sur la norme électrique de la salle de bain.
Une vidéo sur la rénovation électrique d’une salle d’eau peut aider à visualiser le déroulement d’un chantier, mais les caractéristiques réelles de la pièce et des appareils doivent toujours guider la décision.
Pour une salle de bain, le bon ordre consiste à délimiter les volumes, choisir des appareils adaptés, puis vérifier les protections et les raccordements : chaque étape conditionne la suivante.
