En bref
- Le bornier de terre réunit les conducteurs de protection vert et jaune des circuits du logement ; il ne se raccorde pas à un disjoncteur.
- La barrette de coupure, située sur le trajet de la prise de terre, sert à isoler temporairement le circuit pour effectuer une mesure. Elle ne remplace pas le bornier du tableau électrique.
- Une installation fiable exige une continuité entre l’électrode de terre, le tableau et les points d’utilisation, ainsi que des vérifications adaptées.
- La norme NF C 15-100 encadre la protection des personnes et la conception de l’installation. Le raccordement à la terre complète les interrupteurs différentiels 30 mA sans s’y substituer.
- En cas de doute sur l’identification des conducteurs, la mesure ou l’état du tableau, faites intervenir un électricien qualifié.

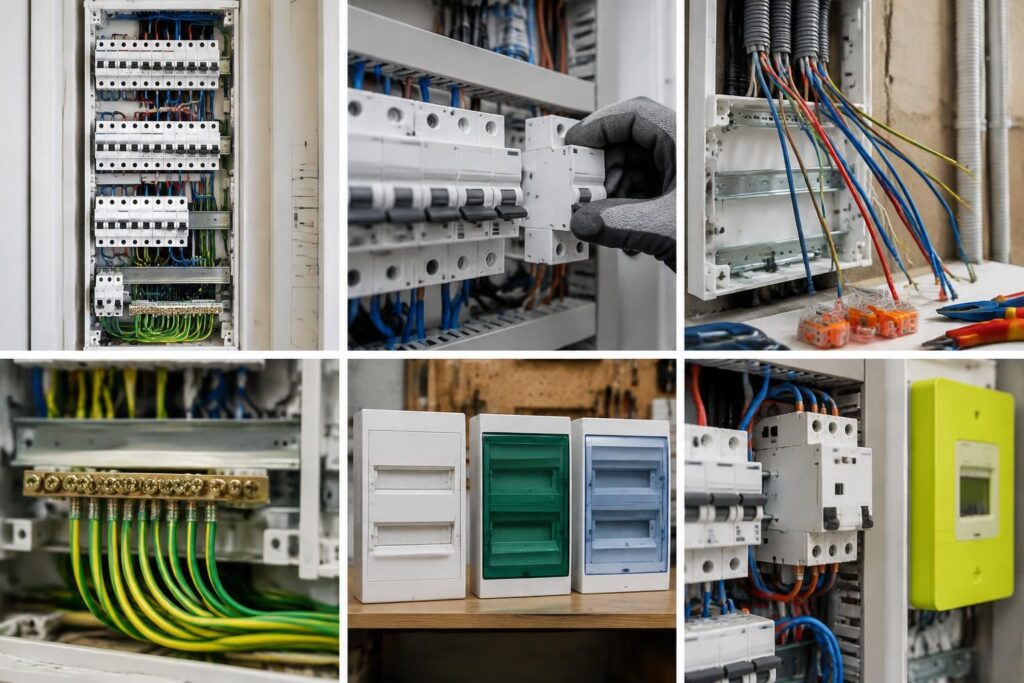

Bornier de terre du tableau électrique : rôle et éléments à distinguer

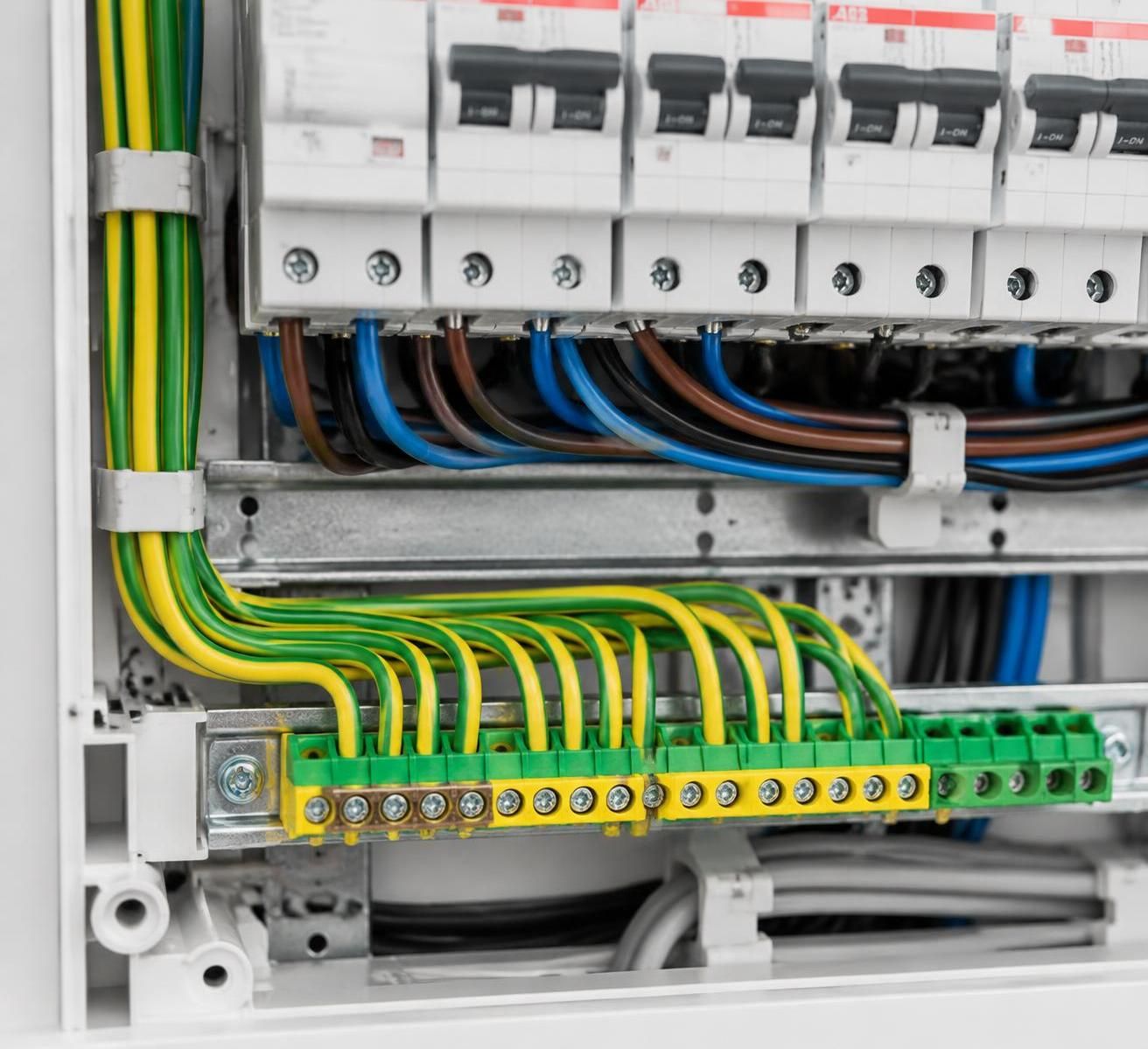

Le bornier de terre est une barrette de connexion installée dans le tableau électrique. Il rassemble les conducteurs de protection, généralement vert et jaune, qui relient les prises et les équipements concernés à la prise de terre du logement. Son rôle est de fournir un chemin de faible impédance au courant de défaut, afin que les dispositifs de protection puissent agir dans les conditions prévues.
Lorsqu’un défaut d’isolement met sous tension la carcasse métallique d’un appareil, le conducteur de protection contribue à acheminer le courant vers la terre. L’interrupteur différentiel 30 mA détecte alors un déséquilibre entre les courants qui circulent dans la phase et le neutre et coupe l’alimentation. Une mise à la terre correcte et une protection différentielle adaptée sont donc complémentaires : l’une ne remplace jamais l’autre.
Il est utile de séparer trois éléments souvent confondus. Le bornier de terre se trouve dans le coffret et reçoit les conducteurs des circuits ; la barrette de coupure, parfois appelée barrette de terre, permet d’interrompre temporairement la liaison pour effectuer une mesure ; l’électrode, par exemple un piquet ou une boucle enfouie, assure le contact avec le sol. Un piquet ne se raccorde donc pas à la place du bornier.
Le cheminement de la terre jusqu’au coffret
Le parcours commence à l’électrode, puis passe par le conducteur principal de terre et la barrette de coupure avant d’atteindre le tableau. À partir du bornier, les conducteurs de protection accompagnent les circuits vers les prises, l’éclairage ou les équipements qui en exigent un. Une continuité interrompue à n’importe quel endroit peut rendre la protection inefficace, même si le fil vert et jaune est visible au tableau.
Dans une maison, une liaison principale en cuivre de 16 mm² est fréquente, mais le dimensionnement doit être vérifié selon la configuration, le mode de pose et les règles applicables. Les conducteurs de protection des circuits se dimensionnent en cohérence avec les conducteurs actifs et les exigences de la norme NF C 15-100. Pour comprendre la place du bornier parmi les autres composants, consultez ce guide sur la composition d’un tableau électrique.
Une canalisation d’eau, un radiateur ou une ossature métallique ne constitue pas une prise de terre de substitution. Ces éléments ne garantissent ni la continuité requise ni une valeur de terre vérifiée. Le repère essentiel est simple : la sécurité dépend d’un trajet complet et contrôlable, pas seulement d’une borne bien serrée.
Choisir et dimensionner un bornier de terre adapté
Le choix commence par l’inventaire des conducteurs à raccorder : nombre de circuits, sections, type de fil rigide ou souple et espace disponible dans le coffret. Le bornier doit accepter les sections présentes et offrir assez de points de connexion, sans multiplier les conducteurs dans une borne conçue pour un seul fil. Le fabricant précise les sections compatibles, le type de conducteur et, lorsqu’il y a lieu, le couple de serrage à respecter.
Dans une maison neuve, il est préférable de prévoir une réserve de bornes dès la conception. Une installation avec plusieurs circuits spécialisés, un chauffage électrique et un garage peut rapidement nécessiter davantage de connexions qu’un petit logement. Le nombre de rangées du tableau doit être pensé avec l’ensemble des protections et des modules, et non uniquement avec le bornier. Un tableau de trois ou quatre rangées peut faciliter les évolutions, mais la configuration dépend du nombre de circuits et des besoins réels.
Répartition des conducteurs et compatibilité des marques
Legrand, Schneider et Hager proposent des borniers et accessoires destinés à leurs coffrets, avec des différences de format, de fixation, de capacité et de gamme. Il n’existe pas de marque universellement supérieure pour tous les chantiers : vérifiez d’abord la compatibilité mécanique avec le tableau et la capacité électrique indiquée par le fabricant. Un bornier mal adapté peut compliquer le serrage ou empêcher la fermeture correcte du coffret.
Pour une rénovation, comptez généralement environ 5 à 30 € pour un bornier de terre, selon le modèle et sa capacité. Une barrette de coupure coûte souvent entre 10 et 40 €, tandis que le conducteur cuivre peut se situer autour de 2 à 8 € par mètre, sans compter la gaine et les accessoires, qui représentent fréquemment 5 à 30 €. Ce sont des estimations de matériel : la longueur, la section et la configuration font varier le montant.
Sur un tableau rénové, le repérage des terres par zone ou fonction rend les interventions ultérieures plus sûres. Un schéma unifilaire ou un plan actualisé permet de relier chaque départ à son circuit sans se fier à la mémoire. La norme NF C 15-100 doit être prise en compte dans la conception générale ; le dimensionnement du bornier ne se décide pas indépendamment des protections, des conducteurs et de l’architecture du coffret.
Le niveau de difficulté est intermédiaire pour identifier et organiser des conducteurs déjà présents, et avancé si la liaison principale doit être créée ou si le tableau est à reprendre. Le bon choix est celui qui offre des connexions adaptées, accessibles et clairement repérées, plutôt qu’un bornier simplement « assez grand » en apparence.
Raccordement des terres au tableau : méthode et précautions
Avant toute intervention, coupez l’alimentation au disjoncteur de branchement et vérifiez l’absence de tension avec un vérificateur d’absence de tension adapté. Un tournevis testeur ou un détecteur sans contact ne remplace pas cette vérification. Si le coffret présente des parties sous tension qui ne peuvent pas être sécurisées, ou si vous ne maîtrisez pas l’opération, arrêtez et faites appel à un professionnel.
Préparer la liaison et raccorder le conducteur principal
Repérez d’abord l’arrivée du conducteur principal de protection et suivez son trajet depuis la barrette de coupure. Le passage jusqu’au coffret doit protéger le câble contre les frottements, l’écrasement et les arêtes vives ; une gaine ou une goulotte adaptée peut être nécessaire. Prévoyez une longueur raisonnable dans le tableau pour éviter toute traction sur la borne et faciliter une intervention future.
Identifiez le bornier prévu par le fabricant. Dénudez le conducteur à la longueur indiquée, sans entamer le cuivre, puis insérez-le jusqu’en butée. Aucun cuivre dénudé ne doit dépasser de la zone de serrage et aucun brin ne doit rester libre. Serrez selon les préconisations du constructeur ; un serrage insuffisant peut entraîner un mauvais contact et un échauffement, tandis qu’un serrage excessif peut abîmer la borne ou le fil.
Raccorder les départs sans confondre neutre et terre
Chaque circuit apporte son conducteur de protection au bornier. Dans un exemple concret, les terres des circuits de prises du séjour, des chambres et de la cuisine rejoignent les bornes prévues, de même que celles des circuits spécialisés concernés. Organisez les fils pour qu’ils restent lisibles et ne gênent ni les protections ni la fermeture du coffret.
En règle générale, raccordez un conducteur par borne, sauf indication explicite du fabricant autorisant plusieurs conducteurs. Les fils souples peuvent nécessiter des embouts adaptés au type de borne. Ne réalisez jamais de pont entre le neutre et la terre dans le tableau : cette liaison peut perturber le fonctionnement des différentiels, masquer un défaut et créer une situation dangereuse.
Le bornier de terre ne reçoit ni phase ni neutre et ne se raccorde pas à un disjoncteur divisionnaire. Le schéma de câblage doit rendre cette séparation évidente. Pour visualiser l’organisation des conducteurs et des protections, appuyez-vous sur un schéma électrique unifilaire à jour, ainsi que sur les prescriptions de la norme NF C 15-100.
La méthode devient plus délicate lors d’une rénovation où les couleurs ne sont pas fiables, où plusieurs conducteurs ont été regroupés ou lorsque la barrette de coupure est absente. Dans ces cas, ne déduisez pas la fonction d’un fil de sa seule position : faites identifier la liaison et contrôlez-la avant toute modification. Un câblage propre se juge à la fois à son organisation, à sa compatibilité et à la possibilité de le vérifier.
Contrôler la continuité et la résistance de la prise de terre
Après le raccordement, une inspection visuelle permet de repérer un fil pincé, une isolation endommagée, une borne mal engagée ou du cuivre apparent hors de la connexion. Une légère traction sur chaque conducteur peut confirmer qu’il tient, sans tirer brutalement sur la borne. Cette vérification ne prouve toutefois pas que l’ensemble de la mise à la terre fonctionne correctement.
Continuité des conducteurs de protection
Un appareil de mesure adapté permet de vérifier la continuité entre le bornier et les points concernés de l’installation. L’objectif est de s’assurer que le chemin de protection n’est pas coupé ou raccordé de manière défectueuse. Un contrôle limité au tableau ne suffit pas si le défaut se trouve dans une prise, une boîte de dérivation ou une liaison vers un équipement.
Il faut aussi distinguer cette vérification de la mesure de la résistance de la prise de terre. Cette dernière se réalise à l’aide d’un appareil approprié, généralement en utilisant la barrette de coupure pour isoler la liaison selon la procédure de mesure. Les valeurs relevées dépendent du sol, de son humidité et de la constitution de l’électrode ; les chiffres de 10 à 100 ohms sont des ordres de grandeur observés, pas une limite réglementaire universelle.
Dans un schéma de liaison à la terre de type TT, la condition de protection tient notamment compte de la résistance de terre et du seuil du dispositif différentiel. Il ne suffit donc pas d’affirmer qu’une valeur inférieure à 10 ohms est obligatoire dans tous les logements. L’évaluation doit se faire selon la norme NF C 15-100 et les caractéristiques concrètes de l’installation ; une valeur trop élevée ou un résultat instable appelle une investigation.
Si la mesure révèle un problème, la solution consiste à rechercher sa cause : connexion desserrée, conducteur endommagé, électrode inadaptée ou continuité déficiente. Ajouter un piquet sans diagnostic n’est pas une garantie de résultat. La sécurité électrique repose sur des mesures interprétées correctement et sur l’ensemble des protections, dont les interrupteurs différentiels 30 mA.
Après les essais, remettez les capots et protections en place avant la réalimentation. Si un différentiel déclenche, si une prise présente une tension anormale ou si les résultats ne sont pas cohérents, ne neutralisez pas la protection : faites rechercher l’origine du défaut par un professionnel.
Bornier de terre en rénovation : erreurs fréquentes et recours professionnel
En rénovation, le premier risque est de trouver une terre présente en apparence mais discontinue entre le tableau et une partie du logement. Dans une maison ancienne, une prise peut avoir été remplacée sans que le conducteur de protection ait été raccordé dans la boîte. Une vérification ciblée des circuits est donc nécessaire avant de considérer l’installation électrique sécurisée.
Erreurs à éviter lors d’une adaptation du tableau
Ne réutilisez pas une borne déjà occupée si le constructeur n’autorise pas le double raccordement. Évitez également les conducteurs tendus, les fils qui passent devant les organes de commande et les raccords improvisés hors du bornier. Enfin, ne confondez pas la barrette de coupure, qui sert aux mesures, avec la barrette de connexion du coffret.
La mise en conformité ne consiste pas à ajouter un bornier neuf sur un tableau dont l’organisation générale est déficiente. La présence de différentiels appropriés, le repérage des circuits, le dimensionnement des protections et l’état des conducteurs doivent aussi être examinés. Les principes de la norme NF C 15-100 concernent l’installation dans son ensemble, pas un composant isolé.
Une intervention par un électricien est recommandée lorsque l’arrivée de terre est introuvable, que la barrette de coupure manque, que les conducteurs sont détériorés ou que les mesures ne peuvent pas être réalisées avec le matériel adéquat. C’est également la bonne décision si vous devez modifier l’architecture du tableau ou intervenir à proximité de parties qui restent alimentées. Le coût du matériel peut être modeste, mais un diagnostic et des essais demandent des compétences et des instruments adaptés.
Pour un propriétaire qui prépare une rénovation, le niveau de difficulté est avancé dès qu’il faut reprendre l’électrode ou la liaison principale ; le simple rangement de conducteurs existants reste une opération intermédiaire, mais elle demeure une intervention sur un équipement de sécurité. Un professionnel peut également vérifier la cohérence entre le bornier, les circuits et les protections différentielles conformément à la norme NF C 15-100.
Un bornier correctement installé n’est donc qu’un maillon du dispositif : il doit être compatible, solidement raccordé et associé à une terre mesurée. La règle pratique à retenir est de privilégier une installation lisible et vérifiée plutôt qu’une modification rapide dont la continuité resterait inconnue.
Questions fréquentes sur le bornier de terre
Le bornier de terre se raccorde-t-il à un disjoncteur ?
Non. Il reçoit les conducteurs de protection vert et jaune des circuits et la liaison principale de terre. Les disjoncteurs protègent les circuits contre les surintensités ; le bornier assure la connexion des terres.
La barrette de coupure est-elle identique au bornier de terre ?
Non. Le bornier rassemble les conducteurs dans le tableau électrique. La barrette de coupure permet d’isoler temporairement la liaison à la terre pour effectuer certaines mesures.
Quelle résistance de terre faut-il obtenir ?
La valeur doit être interprétée selon le schéma de liaison à la terre, les protections et les exigences applicables. Une valeur basse est recherchée, mais 10 ohms n’est pas une limite universelle pour tous les logements. Faites réaliser une mesure avec un appareil approprié.
Peut-on raccorder soi-même les conducteurs de terre ?
Une personne expérimentée peut envisager un raccordement simple si elle sait couper l’alimentation, vérifier l’absence de tension et contrôler la continuité. En cas de doute, de modification de la liaison principale ou d’absence de matériel de mesure, confiez le travail à un électricien.
