En bref :
- La norme NF C 15-100 édition 2025 impose des règles strictes sur la conception, la sécurité et la protection du tableau électrique pour toute installation neuve ou en rénovation significative.
- Le tableau électrique doit intégrer des interrupteurs différentiels adaptés (type A, AC, F, B) en fonction des circuits, un disjoncteur de branchement bien calibré, ainsi que des disjoncteurs divisionnaires dimensionnés selon l’usage des circuits.
- La conception du tableau électrique repose aussi sur un emplacement conforme, dans une Gaine Technique Logement (GTL) normée, accessible et avec une hauteur réglementaire entre 0,90 m et 1,80 m.
- Le respect des normes électriques garantit la sécurité électrique, évite les risques d’incendie et d’électrocution, et conditionne la conformité lors des inspections électriques comme le contrôle Consuel.
- Le guide détaille les étapes de mise en conformité, conseils pour choisir les composants, erreurs à éviter, comparaison des gammes Legrand, Schneider et Hager, et donne un aperçu précis des coûts et aides financières possibles.
Comprendre la norme NF C 15-100 et son importance pour la mise aux normes tableau électrique
La norme NF C 15-100 constitue depuis plusieurs décennies le socle réglementaire des installations électriques basse tension dans les habitations. Entrée en vigueur dans sa dernière édition en 2025, elle encadre toutes les règles nécessaires pour que votre tableau électrique assure la sécurité électrique des occupants et la conformité juridique de votre installation électrique.
Cette norme est particulièrement importante car elle impose des exigences précises sur la conception, le choix des protections et l’organisation des circuits électriques. C’est notamment elle qui définit le type et le calibre des disjoncteurs, ainsi que la classification des interrupteurs différentiels indispensables pour protéger les personnes contre les risques liés aux fuites de courant.
Avec les évolutions des usages et des appareils électroniques, comme les plaques à induction ou les véhicules électriques, la norme a renforcé ses prescriptions. Par exemple, les interrupteurs différentiels de type A (capables de détecter les courants pulsés) sont désormais obligatoires pour la quasi-totalité des circuits prises. Les dispositifs de type F et B sont requis pour des circuits spécifiques afin de prendre en compte les technologies de variateurs et les courants continus.
Au-delà de la sécurité des personnes, la NF C 15-100 améliore aussi la protection des biens. En imposant des dispositifs comme les parafoudres dans certaines zones à risque orageux, elle réduit les risques d’incendie électriques liés aux surtensions. La norme ajoute aussi des règles d’implantation pour garantir l’accessibilité et la facilité de maintenance. L’installation dans une Gaine Technique Logement (GTL) conforme, par exemple, est un point fondamental pour permettre l’évolution et la lisibilité des circuits.
Mis à part les obligations techniques, la mise aux normes implique souvent un contrôle par un organisme agréé tel que le Consuel, notamment lors de constructions neuves ou de rénovations importantes. Ce contrôle garantit, à travers une inspection électrique rigoureuse, que l’appareil général de commande, les différentiels, les disjoncteurs, et le câblage respectent les règles en vigueur, assurant ainsi la conformité complète de votre installation.
Enfin, il convient de noter que le non-respect de la norme peut avoir de lourdes conséquences, notamment la mise en danger des occupants, le refus d’indemnisation par les assurances en cas d’incident, et des difficultés pour vendre ou louer un logement. Il est donc indispensable d’intégrer cette norme dans toute démarche de mise aux normes tableau électrique.

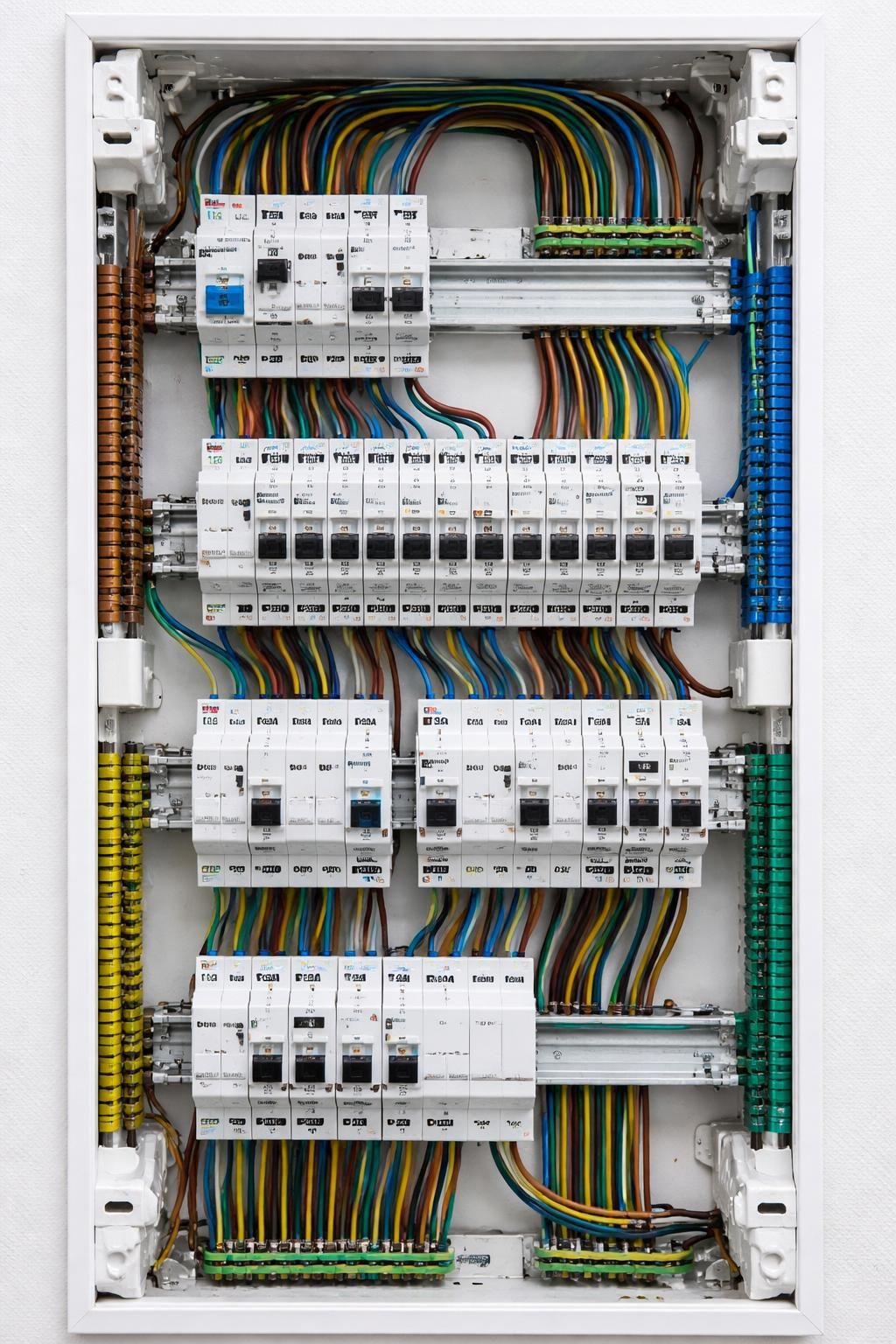

Les composants essentiels du tableau électrique à respecter pour la mise aux normes
La conformité de votre tableau électrique repose avant tout sur une sélection rigoureuse et un bon dimensionnement de ses composants. Voici les éléments clés à intégrer selon la norme NF C 15-100 édition 2025.
Le disjoncteur de branchement : le cœur de la protection électrique
Aussi appelé AGCP (Appareil Général de Commande et de Protection), le disjoncteur de branchement est chargé de couper automatiquement toute l’alimentation en cas de surcharge ou court-circuit général. Son calibre doit correspondre à la puissance souscrite auprès du fournisseur d’énergie. Par exemple, un abonnement de 6 kVA nécessite généralement un calibre de 30 A, tandis qu’un 9 kVA correspond à environ 45 A.
Ce disjoncteur est un élément incontournable, car sans lui, la protection globale de l’installation n’est pas assurée. Il doit être aisément accessible, souvent placé en tête du tableau, pour permettre une coupure rapide en cas d’incident.
Les interrupteurs différentiels : types et rôle dans la sécurité électrique
La mise aux normes impose d’équiper le tableau d’interrupteurs différentiels 30 mA afin de protéger les personnes contre les électrocutions dues aux fuites de courant. Un interrupteur différentiel détecte ces fuites et coupe automatiquement le circuit protégé.
Il existe plusieurs types d’interrupteurs différentiels adaptés à différents usages :
- Type AC : détecte les défauts à courant alternatif, utilisé pour les circuits d’éclairage classiques ou appareils sans composant électronique spécifique.
- Type A : détecte aussi les courants continus pulsés et est obligatoire pour les circuits prises, lave-linge, plaques induction.
- Type F et B : spécialement destinés aux circuits avec variateurs de vitesse ou récepteurs générant des courants continus lisses, comme les systèmes de recharge de véhicules électriques.
La norme exige aujourd’hui au minimum un interrupteur différentiel de type A sur tous les circuits prises. Le nombre idéal dépend de la taille de votre logement : un différentiel pour 5 circuits maximum est la règle, ce qui impose souvent plusieurs différentiels dans une maison de taille moyenne.
Les disjoncteurs divisionnaires : protection individualisée des circuits
Chaque circuit du logement doit être protégé par un disjoncteur correspondant à l’usage et à la section des fils. Voici un aperçu du dimensionnement classique :
- 6 A pour l’éclairage ;
- 10 A pour les petits circuits spécialisés (alarme, VMC) ;
- 16 A pour les circuits prises standard (prise de courant normale) ;
- 20 A pour les circuits prises renforcées (cuisinière, lave-linge) ;
- 32 A à 40 A pour les circuits cuisson, chauffe-eau ou radiateurs électriques plus puissants.
Les disjoncteurs unipolaires monophasés occupent généralement un module sur le rail DIN, tandis que les circuits particuliers (comme les plaques induction) nécessitent un disjoncteur bipolaire double module. Un tableau adapté doit prévoir une réserve d’au moins 25 % de modules libres pour permettre des extensions futures sans devoir tout refaire.
La Gaine Technique Logement (GTL) : un emplacement normé pour votre tableau
La GTL est une exigence incontournable pour garantir la conformité. Elle regroupe dans un espace dédié de dimensions réglementaires (au minimum 200 x 200 mm) l’ensemble des équipements électrique et de communication. L’installation dans une GTL facilite la maintenance, la répartition des circuits, et permet d’éviter l’entassement désordonné des câbles.
Son emplacement se doit d’être accessible et dans un local sec, hors des salles d’eau. La hauteur du tableau doit respecter une zone comprise entre 0,90 m et 1,80 m du sol pour une accessibilité optimale. Ces règles facilitent la gestion de votre installation électrique et évitent les risques liés à une mauvaise manipulation ou une installation mal pensée.
Répartition des circuits sous les interrupteurs différentiels : principes et exemples concrets
Dans une installation conforme à la norme, la répartition des circuits sous les interrupteurs différentiels doit garantir une sécurité optimale tout en facilitant la maintenance de votre tableau électrique. Cette organisation repose sur une logique claire d’associer des circuits similaires sous un même différentiel pour mieux isoler les défauts.
Comment organiser les circuits dans un tableau électrique moderne
Un tableau bien conçu regroupe généralement les circuits lumineux sous des différentiels de type AC et les circuits prises sous des différentiels de type A. Par exemple, les circuits d’éclairage, les prises pour téléphone ou TV peuvent être groupés derrière un différentiel AC. Les circuits prises de la cuisine, du salon et des chambres sont protégés par des différentiels A. Les appareils spécifiques comme les plaques induction et les systèmes de recharge nécessitent des différentiels F ou B.
Une maison type T4 disposera souvent de 2 à 3 interrupteurs différentiels, chacun protégeant entre 5 et 8 circuits. Cette répartition évite que la coupure d’un différentiel entraîne la panne de toute la maison, ce qui serait très contraignant pour les occupants.
Exemple pratique : répartition pour un tableau de maison individuelle
Supposons une maison équipée de :
- Éclairage général (salon, chambres, couloirs) sur un différentiel AC 30 mA ;
- Prises standards réparties dans les chambres et le séjour sur un différentiel A 30 mA ;
- Cuisine avec plaques induction protégée par un différentiel F 30 mA ;
- Salle de bain équipée d’un lave-linge sur un différentiel A ;
- Chauffage électrique et pompe de piscine sur un différentiel B.
Cette organisation garantit la continuité de service dans les zones non concernées en cas de défaut sur un circuit spécialisé, tout en assurant une protection adaptée par type de différentiel. Cette segmentation respectueuse de la norme réduit aussi les risques liés à l’arc électrique domestique, contribuant à une sécurité électrique renforcée.
Désignation et dimensionnement des disjoncteurs : calibres et courbes de déclenchement expliqués
Choisir les disjoncteurs adaptés est essentiel pour garantir la protection électrique des circuits tout en respectant la norme en vigueur. Chaque disjoncteur a un rôle précis quant à la protection contre les surcharges et courts-circuits.
Calibre des disjoncteurs : du 2A au 40A
Le calibre d’un disjoncteur indique l’intensité maximale admissible avant déclenchement. Voici les usages types :
- 2 A : utilisé rarement, plutôt pour les circuits spécialisés basse puissance (alarme, domotique).
- 10 A : idéal pour les circuits d’éclairage ; associés à des conducteurs de 1,5 mm².
- 16 A : pour prises de courant standards alimentant des appareils électroménagers classiques avec conducteurs en 2,5 mm².
- 20 A : adaptés aux circuits prenant plus de puissance, comme les prises de la cuisine ou le lave-linge.
- 32 A et 40 A : réservés aux circuits spécifiques tels que chauffage, plaque de cuisson, chauffe-eau.
Il est crucial de respecter la correspondance entre calibre et section du câble sous peine de surchauffe et risque d’incendie. Une erreur classique est de brancher un disjoncteur 16 A sur un câble en 1,5 mm², ce qui est dangereux.
Courbes de déclenchement B, C, D : comprendre leurs différences
Les disjoncteurs sont caractérisés par des courbes de déclenchement qui influent sur leur sensibilité aux surintensités :
- Courbe B : déclenchement rapide pour protections des circuits d’éclairage et prises standards, où les surcharges sont légères.
- Courbe C : déclenchement modéré, souvent utilisée pour les appareils avec pics d’appel courant, comme chaudières, climatiseurs, moteurs de pompe.
- Courbe D : déclenchement plus lent, adaptée aux équipements à fort courant d’appel tels que les moteurs triphasés ou onduleurs.
En résidentiel, la courbe B est la plus courante pour la majorité des circuits domestiques. La courbe C peut être utilisée pour des circuits d’appareils à démarrage puissant.
Installation des modules complémentaires et conseils pour la mise aux normes en rénovation ou neuve
Le tableau électrique ne se limite pas aux disjoncteurs et différents. Il comprend aussi un ensemble de modules complémentaires indispensables pour une gestion optimale de l’énergie et la protection renforcée de l’installation.
Les modules à intégrer dans un tableau électrique conforme
Parmi ces modules, on trouve :
- Le contacteur jour/nuit qui commande les décalages tarifaires d’électricité ;
- Le télérupteur, permettant de commander un éclairage à partir de plusieurs points (interrupteurs variés) ;
- Le délesteur, qui gère automatiquement la puissance pour éviter la surcharge lorsque plusieurs gros appareils fonctionnent simultanément ;
- Le parafoudre, désormais fortement recommandé et obligatoire en zone orageuse pour protéger contre les surtensions atmosphériques ;
- L’horloge programmable pour automatiser certaines fonctions électriques.
Le choix et l’emplacement de ces modules doivent être prévus dès la conception du tableau, notamment en prévoyant une marge suffisante dans la GTL.
Installation neuve versus rénovation : points critiques
En construction neuve, le tableau est conçu dès le départ pour intégrer tous ces dispositifs, avec une architecture claire, facilitant la maintenance et les évolutions. En rénovation, il est cependant possible d’adapter un tableau existant, mais cela demande souvent un remplacement partiel du tableau ou une extension dans une GTL modifiée.
Il est important de respecter les prescriptions de la norme NF C 15-100 à chaque étape, sous peine de non-conformité lors d’une inspection électrique. Des erreurs fréquentes surviennent lors des rénovations, telle qu’une insuffisance du nombre de modules ou l’absence de parafoudre.
Dans tous les cas, la décision de réaliser soi-même ces travaux doit être prise en toute connaissance de cause. Les opérations sur tableau électrique nécessitent une compétence technique d’intermédiaire à avancée selon la complexité. Pour éviter tout risque, faire appel à un professionnel reste fortement recommandé, notamment pour les contrôles finaux et la délivrance du certificat Consuel.
Liste essentielle des vérifications avant et après mise aux normes tableau électrique
- Présence d’un disjoncteur de branchement correctement calibré.
- Interrupteurs différentiels adaptés en nombre et type (minimum de type A pour circuits prises).
- Respect des calibres et sections de câbles associés aux disjoncteurs divisionnaires.
- Installation dans une Gaine Technique Logement conforme aux dimensions réglementaires.
- Hauteur d’installation entre 0,90 m et 1,80 m du sol.
- Répartition claire des circuits sous chaque différentiel selon leur usage.
- Présence et fonctionnement des modules complémentaires (parafoudre, délesteur, contacteur).
- Respect du code couleur et câblage propre sans ponts inappropriés entre modules.
- Schéma unifilaire visible et explicite dans le tableau.
- Validation finale par inspection Consuel conformément aux normes électriques en vigueur.
Est-il obligatoire de remplacer le tableau électrique lors d’une rénovation ?
Pas systématiquement. Si la rénovation porte sur quatre circuits ou plus ou implique un changement du tableau, la mise aux normes NF C 15-100 doit être appliquée, et un contrôle Consuel est requis.
Quelle différence entre interrupteur différentiel type A et type AC ?
Le type AC détecte les défauts de courant alternatif uniquement, tandis que le type A est capable de détecter aussi les courants continus pulsés, fréquents dans les appareils électroniques actuels.
Quels sont les risques d’une installation non conforme ?
Une installation non conforme expose à des risques d’électrocution, d’incendie liés à des défauts d’isolement non détectés, ainsi qu’à des refus d’indemnisation d’assurance en cas de sinistre.
Quelles sont les aides financières possibles pour une mise aux normes ?
Des aides comme MaPrimeRénov’, les Certificats d’Économie d’Énergie (CEE) et une TVA réduite à 5,5 % sont disponibles sous conditions pour réduire le coût des travaux.
Peut-on installer soi-même un tableau électrique conforme ?
Le travail sur tableau requiert un niveau technique intermédiaire à avancé. Même pour les bricoleurs expérimentés, il est conseillé de faire contrôler via le Consuel et de faire appel à un professionnel pour les étapes clés.
