En bref :
- La Gaine Technique de Logement (GTL) est un conduit vertical obligatoire pour centraliser l’installation électrique et les équipements de communication dans les logements neufs ou en rénovation lourde.
- Le dimensionnement de la GTL dépend du nombre de modules du tableau électrique, avec des tailles standards comme 60×60 cm pour 13 modules et 100×60 cm pour 18 modules.
- La norme NF C 15-100 impose des règles strictes sur les dimensions, la disposition, la séparation des courants forts/faibles et l’accessibilité de la GTL.
- Les principales marques comme Legrand, Siemens et Hager proposent des gammes compatibles, avec des particularités à considérer pour optimiser l’installation électrique et la maintenance.
- Une installation soignée, avec une fixation précise, une bonne répartition des circuits et le respect des normes, est essentielle pour la sécurité électrique et la conformité au Consuel.

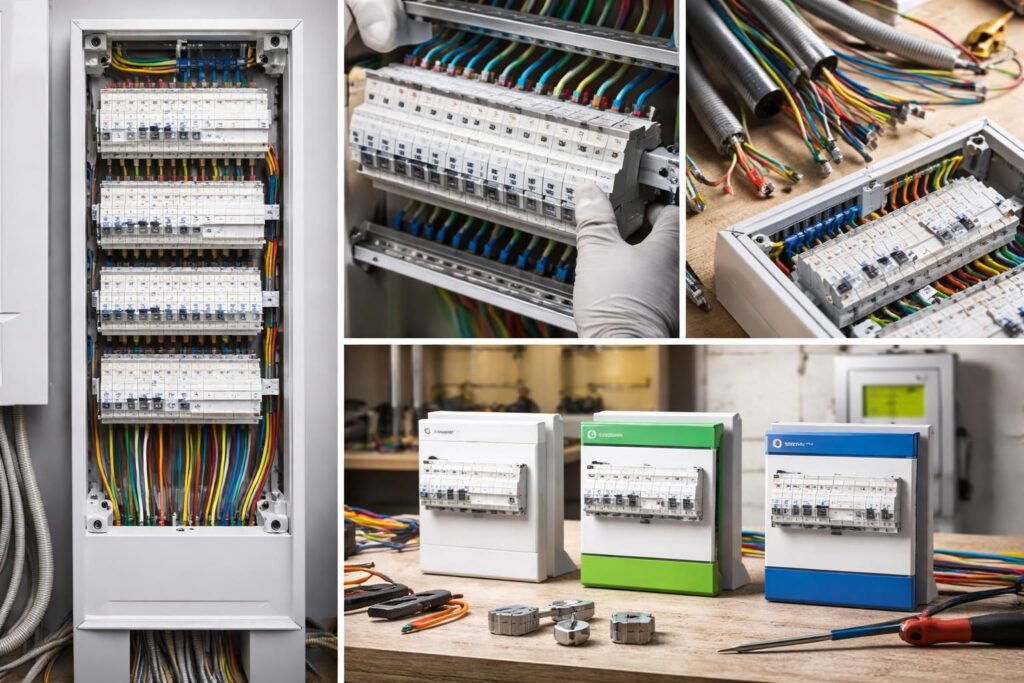

La Gaine Technique de Logement (GTL) : un élément clé du tableau électrique
La Gaine Technique de Logement (GTL), souvent appelée goulotte tableau électrique, est un élément incontournable dans toute installation électrique résidentielle depuis l’application de la norme NF C 15-100. Cette gaine verticale regroupe l’arrivée principale d’électricité, le tableau électrique, le compteur ainsi que les dispositifs de communication comme internet et la télévision. Son installation est imposée dans tous les logements neufs et lors de rénovations lourdes impliquant une réorganisation complète de l’installation électrique.
Au-delà de constituer un espace de rangement, la GTL joue un rôle essentiel dans la protection mécanique des câbles et l’organisation claire des circuits. Elle garantit également la séparation stricte entre les courants forts, liés à l’alimentation électrique, et les courants faibles, dédiés aux transmissions numériques, ce qui est indispensable pour éviter les interférences nuisibles. Par exemple, j’ai vu plusieurs chantiers où une GTL mal dimensionnée ou mal conçue a entraîné des refus lors du contrôle Consuel, obligeant à des reprises lourdes et coûteuses.
Il est crucial de distinguer la GTL des goulottes de câblage classiques que l’on utilise souvent dans les armoires industrielles. Ces dernières ne répondent pas aux exigences normatives sur le plan dimensionnel et de la séparation des flux électriques. La GTL, en revanche, doit respecter une hauteur minimale de 1,20 mètre et offrir une section suffisante (au moins 0,035 m²) pour accueillir confortablement le tableau et tous ses composants selon le nombre de modules.
La GTL facilite également l’accès aux équipements pour la maintenance électrique. Sa conception modulaire autorise des évolutions futures comme l’ajout d’un compteur Linky, d’un délesteur ou d’un parafoudre. La gaine technique se positionne donc comme un pilier central dans l’architecture électrique résidentielle, indispensable à la fois pour la sécurité, la lisibilité et la durée de vie de votre installation.
Respecter la norme NF C 15-100 pour votre installation électrique et votre GTL
La norme NF C 15-100 est la référence incontournable qui encadre la conception, le dimensionnement et la mise en œuvre des installations électriques en logements. En ce qui concerne la GTL, cette norme impose des exigences strictes en termes de dimensions, d’accessibilité et d’organisation afin d’assurer la sécurité électrique et la facilité d’intervention.
Pour commencer, la hauteur de la GTL doit être au minimum de 1,20 mètre, garantissant un accès optimal aux modules et facilitant les opérations de maintenance. La largeur minimale recommandée est de 60 cm, ce qui correspond à une GTL destinée à accueillir un tableau jusqu’à 13 modules. Si votre projet prévoit plus de circuits, par exemple 18 modules, il faudra choisir une gaine plus large, typiquement un modèle 100×60 cm, pour éviter le surpeuplement et garantir une bonne aération des composants.
Autre règle essentielle : la séparation physique entre les courants forts et les courants faibles doit être strictement respectée. Ceci est assuré par une cloison amovible ou par la présence de compartiments distincts à l’intérieur de la GTL. Ne pas respecter cette séparation peut non seulement compromettre la performance des réseaux de communication, mais également entraîner un refus de conformité lors de la vérification Consuel et poser des risques de sécurité accrus.
En rénovation, l’obligation d’installer une GTL intervient lors des travaux lourds tels que le remplacement complet du tableau électrique, la redistribution des circuits ou des modifications majeures dans le découpage des cloisons. Ceci s’explique par l’importance d’avoir un point centralisé proprement organisé et conforme pour la protection des biens et des personnes. Pour les petites réparations comme le changement d’une prise électrique, cette étape n’est pas strictement requise, mais il reste toujours recommandé de vérifier la conformité de votre installation avec un professionnel.
Le rôle du Consuel est primordial dans le contrôle de conformité. Ce dernier vérifie notamment la bonne réalisation de la GTL, la qualité du câblage, le respect des distances et la fixation sécurisée des équipements. Une GTL mal réalisée peut conduire à un refus, entraînant des délais et des coûts supplémentaires importants.
Enfin, une bonne connaissance de ces normes vous permet de mieux dimensionner votre tableau électrique. Si vous souhaitez en savoir plus sur la répartition des circuits et le câblage, n’hésitez pas à consulter des ressources spécialisées telles que le guide complet du tableau électrique.
Dimensionnement et choix des équipements dans la GTL selon le nombre de modules
Le dimensionnement correct de la GTL est une étape fondamentale pour une installation fiable et évolutive. Il est directement lié au nombre de modules que votre tableau électrique devra contenir. Chaque module correspond à un emplacement pour disjoncteur, interrupteur différentiel ou autre module de protection.
De manière concrète, une GTL avec des dimensions 60×60 cm possède une capacité standard d’environ 13 modules, adaptée aux appartements ou petites maisons avec un nombre limité de circuits. Pour des maisons individuelles plus grandes, avec chauffage électrique et plusieurs circuits spécialisés (comme le circuit pour la borne de recharge véhicule électrique), la GTL doit être beaucoup plus vaste. Par exemple, une GTL de 100×60 cm accueillera un tableau possédant jusqu’à 18 modules, offrant un espace confortable pour le disjoncteur d’abonné, les interrupteurs différentiels et les disjoncteurs divisionnaires.
Au-delà de la taille, le choix du tableau dépend aussi des modules complémentaires : contacteur jour/nuit, télérupteur, délesteur, parafoudre et horloge. Ces modules demandent un espace supplémentaire dans la GTL, rendant indispensable un dimensionnement avec une marge de sécurité de 20% à 25% pour éviter tout encombrement.
Par exemple, lors d’une installation avec un tableau 18 modules associé à un coffret de communication pour la fibre optique, prévoir un 100×60 cm permet de maintenir la clarté du câblage et un accès facilité. En revanche, pour un tableau 24 modules, correspondant à une grande maison ou un logement avec de nombreux circuits spécifiques, il est préférable d’opter pour une GTL 120×80 cm ou plus.
Le dimensionnement s’accompagne aussi d’un choix adéquat des disjoncteurs. Ces derniers doivent être choisis en fonction du calibre adapté (2A, 10A, 16A, 20A, 32A, 40A) et la courbe de déclenchement (type B, C, D) qui définit la réaction devant les surintensités. Ce choix influe directement sur la sécurité et le bon fonctionnement des circuits de la maison.
Sur le plan pratique, il est essentiel de répartir correctement les circuits sous les interrupteurs différentiels en respectant les recommandations pour séparer les circuits sensibles (puissance, éclairage, prises) et éviter les surcharges locales.
Les tableaux modulaires des fabricants leaders comme Legrand, Schneider et Hager proposent des solutions adaptées à ces besoins, mais leurs compatibilités avec les GTL doivent être vérifiées pour assurer une installation sans faille. Cette cohérence garantit un montage efficace et la pérennité du câblage.
Installation pratique : étapes clés pour une pose conforme et sécurisée de la GTL
La pose d’une GTL se déroule en plusieurs étapes précises, où la méthodologie garantit l’efficacité et la conformité aux normes. Commencez toujours par choisir l’emplacement idéal : proche du compteur électrique et accessible sans obstructions. Le marquage précis à l’aide d’un niveau à bulle permet d’assurer un alignement vertical parfait du conduit.
La fixation s’effectue avec des chevilles adaptées au support, et l’utilisation de pieds compensateurs est recommandée pour ajuster la verticalité, un aspect souvent sous-estimé mais crucial pour que le tableau ne soit pas de travers. J’ai assisté à plusieurs interventions où un mauvais réglage des pieds compliquait la fermeture des caches de finition, un problème évitable en prenant le temps de tester la planéité avant serrage définitif.
Après la fixation de la gaine, vient la phase de montage du tableau électrique. Les différents disjoncteurs, interrupteurs différentiels et contacteurs sont installés sur des rails DIN intégrés. La pose s’accompagne toujours d’un code couleur strict des câbles (bleu pour neutre, marron ou noir pour phase, vert/jaune pour terre), ainsi que d’un repérage clair grâce à des étiquettes ou repères numérotés. Ce travail soigné facilite tant la maintenance que les évolutions futures.
Le câblage doit impérativement respecter la séparation entre les circuits de puissance et les circuits de communication, placés dans des compartiments dédiés à l’intérieur de la GTL. Selon la norme NF C 15-100, l’usage de cornets de jonction pour raccorder les sections permet un passage soigné et sécurisé des câbles entre la dalle et la GTL. Il est important de ne pas dépasser le nombre maximal de câbles câblables par compartiment pour éviter toute surchauffe ou difficulté lors des futures interventions.
Enfin, pour garantir une installation sûre, veillez à utiliser un outillage adapté (perceuse avec foret béton, visseuse, niveau à bulle, etc.) et ne négligez pas les tests finaux de continuité et d’isolement avant toute mise sous tension. Pour les bricoleurs expérimentés, ce type de chantier est accessible mais nécessitant une vérification systématique par un professionnel habilité pour l’obtention du certificat Consuel.
Par ailleurs, si vous souhaitez approfondir l’organisation et le câblage de votre tableau, des ressources sont à votre disposition à l’instar de ce plan électrique pour rénovation qui décrit clairement les standards à respecter.
GTL et marques : compatibilités et choix pour une installation optimale
Le marché propose plusieurs gammes de GTL et tableaux électriques parmi les marques phares que sont Legrand, Siemens et Hager. Chacune dispose d’avantages spécifiques, mais choisir une compatibilité homogène entre la gaine et le tableau est primordial pour éviter les problèmes de montage et garantir la conformité.
Legrand, leader en France, propose des kits complets incluant gaine GTL, tableau électrique, pieds compensateurs, cornets et caches de finition. Le montage est simplifié grâce à la cohérence des équipements, et la qualité des composants offre une grande fiabilité dans le temps. Legrand propose également plusieurs coloris pour harmoniser la finition avec votre intérieur.
Siemens mise sur la modularité avec des supports universels permettant d’adapter la plupart des tableaux électriques du marché à ses GTL. Cette flexibilité est intéressante pour ceux qui souhaitent mixer des équipements de différentes marques. Cependant, il convient d’être vigilant quant à la compatibilité des points de fixation, qui peut varier selon les modèles et la qualité des tableaux.
Hager privilégie les solutions modulables avec un système de goulottes à clips permettant d’ajouter facilement des extensions en hauteur ou en largeur. Leur gamme Galaxis s’aligne parfaitement avec leurs tableaux, offrant une solution évolutive pour des installations complexes ou appelées à grandir.
Sur le plan tarifaire, une GTL complète Legrand moyenne de 1,20 mètre se situe généralement entre 50 et 120 euros selon les accessoires inclus et les finitions choisies, tandis qu’une gaine modulaire Hager ou un support Siemens peut varier entre 60 et 110 euros. Le choix dépendra donc autant de vos contraintes budgétaires que des besoins spécifiques à votre projet.
Le conseil pragmatique est d’éviter le mélange de marques pour la GTL et le tableau afin de bénéficier d’une installation harmonieuse et de produits conçus pour fonctionner ensemble. Ce principe est un gage de sécurité électrique et d’une maintenance simplifiée sur le long terme.
Quelle est la différence entre une GTL et une simple goulotte de câblage ?
La GTL est un conduit vertical réglementé dédié à l’installation électrique et aux équipements de communication dans un logement, avec des dimensions minimales et une séparation entre courants forts et faibles selon la norme NF C 15-100. Une goulotte de câblage est un conduit plus simple utilisé principalement dans les armoires industrielles, sans obligations normatives.
La GTL est-elle obligatoire en rénovation partielle ?
Elle n’est imposée que lors de rénovations lourdes avec redistribution des circuits. Pour de simples remplacements de prises ou luminaires, la GTL n’est pas obligatoire, mais elle reste fortement recommandée pour améliorer la sécurité et la maintenance.
Comment choisir la taille de sa GTL ?
Le choix dépend du nombre total de modules nécessaires dans le tableau électrique, y compris disjoncteurs et modules complémentaires. Une GTL 60×60 cm convient pour 13 modules, une GTL 100×60 cm pour environ 18 modules, et au-delà, des formats plus grands sont requis.
Peut-on installer soi-même une GTL ?
Oui, un bricoleur expérimenté peut réaliser l’installation à condition de bien respecter la norme NF C 15-100 et de faire valider son installation par un professionnel pour obtenir le certificat Consuel.
Quelle marque privilégier pour la GTL et le tableau ?
Legrand est souvent recommandé pour sa qualité constante et la disponibilité des pièces. Siemens offre une bonne compatibilité universelle et Hager mise sur la modularité. Le principal est d’opter pour une gamme homogène afin d’assurer une bonne compatibilité des modules et des fixations.
