Bien choisir entre un tableau électrique encastré ou en saillie est une étape fondamentale pour garantir la sécurité électrique et l’efficacité de votre installation électrique résidentielle. Ce guide complet vous accompagne dans la compréhension des différences, des critères techniques essentiels, et des bonnes pratiques pour une installation conforme à la norme NF C 15-100. Que ce soit pour une maison neuve ou une rénovation, chaque solution présente des avantages et des contraintes qu’il convient d’analyser avec méthode.

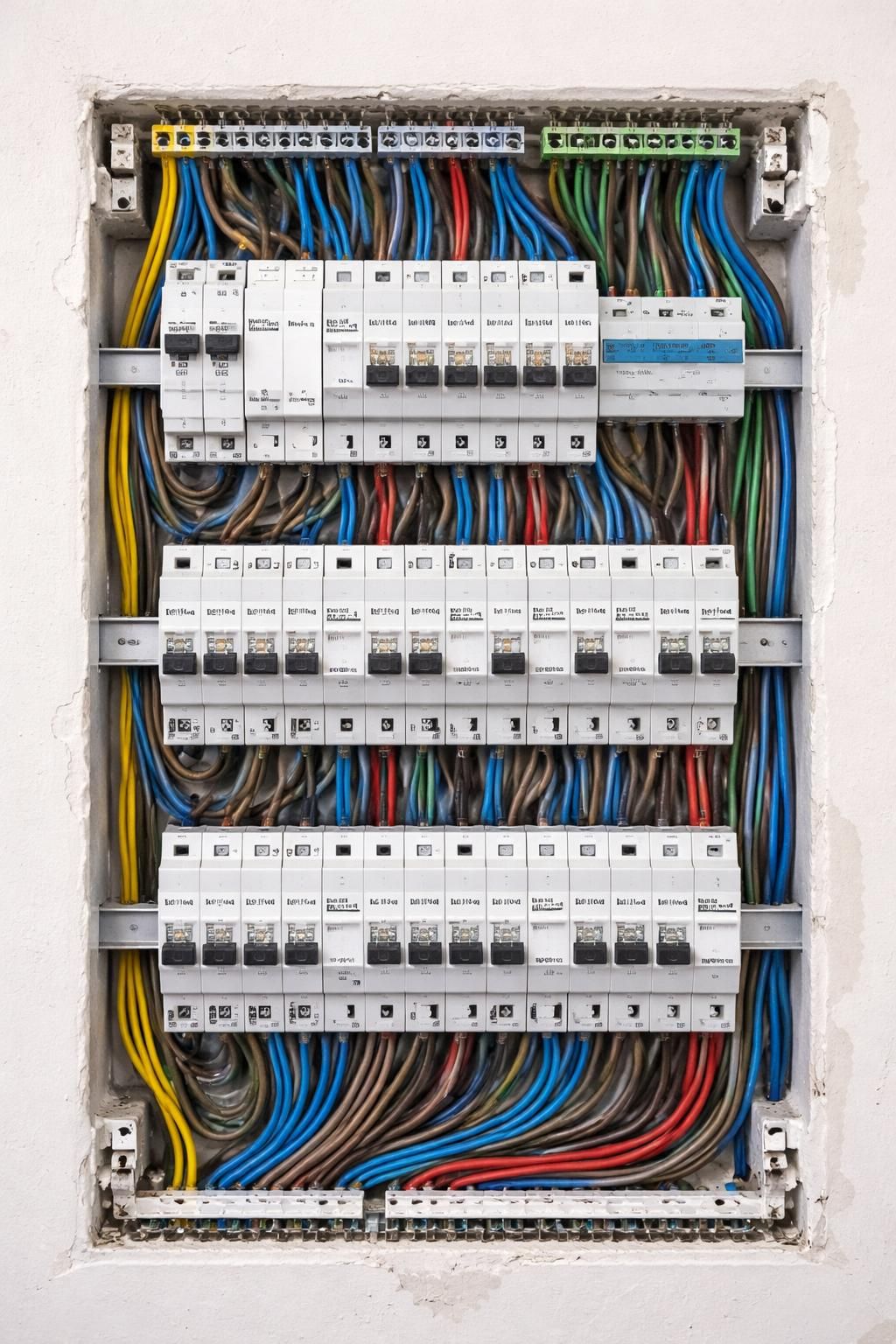

- Le tableau encastré s’intègre directement dans la paroi murale, offrant une esthétique discrète et une meilleure protection mécanique, mais nécessite des travaux d’encastrement.
- Le tableau en saillie s’installe sur le mur, plus accessible pour les interventions, idéal en rénovation où il est souvent difficile de créer une niche murale.
- La taille, le nombre de rangées et de modules sont des paramètres clés, liés à la complexité et aux besoins précis de votre habitation.
- Les composants internes, notamment les disjoncteurs et interrupteurs différentiels, doivent être sélectionnés en fonction de la puissance utilisée et des équipements à protéger.
- Le respect de la norme NF C 15-100 est impératif pour assurer la sécurité de tous et la conformité réglementaire.
Différences fondamentales entre tableau électrique encastré et tableau en saillie
Les tableaux électriques encastrés et en saillie répondent à des exigences différentes selon le type de construction et les contraintes techniques du logement. Le tableau encastré se distingue par son intégration dans la structure murale. Cette implantation permet un gain esthétique important puisque seul le volet du tableau reste apparent. Elle est particulièrement recommandée dans les constructions neuves disposant de murs épais ou lors de rénovations profondes avec travaux de cloison ou faux-plafond. En revanche, installer un tableau encastré exige un effort de planification et de gros œuvre souvent non négligeable.
Dans une démarche de rénovation électrique, il arrive fréquemment que les murs ne soient pas adaptés pour un encastrement, notamment s’ils sont porteurs, minces ou en béton armé. Dans ces cas-là, le tableau en saillie est la solution privilégiée. Celui-ci se fixe simplement à la surface du mur ou sur une plinthe technique appelée Gaine Technique Logement (GTL), accessible pour maintenance et évolutions futures. Le tableau en saillie se révèle aussi plus modulable. Cela permet d’ajouter ou modifier rapidement les modules dans des logements anciens sans nécessiter de travaux lourds.
Sur le plan de la sécurité électrique, les deux types de tableaux respectent les mêmes normes et critères de protection. La différence principale réside dans la protection mécanique. En installation encastrée, le tableau électrique bénéficie du mur qui l’entoure, offrant une plus grande solidité face aux chocs externes. Le tableau en saillie est plus exposé mais présente l’avantage d’une accessibilité facilitée pour la maintenance ou l’ajout de modules. Le choix dépend ainsi d’un compromis entre esthétique, praticité et contraintes techniques.
Un point essentiel à considérer est la norme NF C 15-100, qui régule strictement l’emplacement, l’accessibilité et la ventilation des tableaux électriques. Cette norme impose notamment une hauteur d’installation entre 0,90 m et 1,30 m du sol, quel que soit le modèle choisi. Elle répond aussi aux exigences de sécurité autour de la protection des personnes et de la prévention incendie. Pour maîtriser parfaitement ces aspects, consulter un guide tel que Tableau électrique en rénovation est vivement conseillé.
Dimensionnement et configuration adaptée au type de tableau
Le dimensionnement du tableau électrique, qu’il soit encastré ou en saillie, revêt une importance capitale. Il doit être pensé en fonction du nombre de circuits, de la puissance maximale du logement, ainsi que des besoins spécifiques en équipements électriques. Un tableau mal dimensionné pose des risques pour la sécurité électrique et engendre souvent des surcoûts inutiles.
Le premier critère concerne le nombre de rangées. Chaque rangée accueille plusieurs modules modulaires, dont la largeur standard est de 18 mm. Pour un petit appartement inférieur à 35 m², un tableau de 2 rangées est le minimum recommandé. Une maison de taille moyenne, entre 35 et 100 m², nécessite au minimum 3 rangées pour assurer une répartition adéquate des circuits. Au-delà de 100 m², il est conseillé d’opter pour un tableau à 4 rangées ou plus afin de bénéficier d’une meilleur évolutivité.
Ensuite, vient la sélection des disjoncteurs, éléments essentiels à la protection de vos circuits. Leur calibre doit correspondre à la puissance et la nature de chaque équipement. Voici un aperçu des calibres couramment rencontrés :
- 2A : protection de circuits spécifiques comme les alimentations de commande ou petites installations électroniques.
- 10A : adapté pour l’éclairage, qui consomme peu d’énergie.
- 16A : destiné aux prises standards et petits appareils électroménagers.
- 20A : pour circuits électriques de prises permettant une puissance plus élevée, par exemple dans les cuisines.
- 32A : requis pour les circuits spécialisés comme les plaques de cuisson électriques.
- 40A : utilisé pour les gros consommateurs et certains équipements de chauffage ou pompes de piscine.
Le choix doit aussi intégrer le type de courbe de déclenchement (B, C ou D), qui détermine la sensibilité aux courts-circuits et aux surintensités. Une courbe B est adaptée pour les circuits à faible courant d’appel, comme l’éclairage, tandis que la courbe C convient aux circuits avec des moteurs ou appareils à fort courant d’appel. La courbe D est réservée aux équipements très inductifs et industriels. Le dimensionnement optimal comprend également la vérification du calibre et de la courbe en fonction de chaque usage pour garantir la sécurité et la durée de vie des appareils raccordés.
Pour un aperçu complet de la conception d’un tableau électrique, qu’il soit encastré ou en saillie, ainsi que des recommandations suivant la configuration électrique, le site propose une multitude de ressources comme plan électrique maison neuve et des guides adaptés. Ces informations aident à moduler précisément le nombre et la nature des modules à intégrer au tableau.
Répartition des circuits et rôle des disjoncteurs et interrupteurs différentiels
La répartition des circuits au sein du tableau électrique repose sur une organisation rigoureuse pour garantir la sécurité électrique et la facilité de maintenance. Le tableau doit comprendre plusieurs circuits distincts, chacun protégé par un disjoncteur adapté. La loi et la norme NF C 15-100 imposent un nombre minimum d’interrupteurs différentiels selon la taille et le type de logement.
Typiquement, un tableau doit comporter au moins un interrupteur différentiel 30 mA de sensibilité par groupe de circuits. Ces interrupteurs différentiel assurent la protection des personnes en détectant les fuites de courant vers la terre et en coupant l’alimentation en cas de danger. On distingue :
- Interrupteurs différentiels de type AC : détectent les fuites de courant alternatives simples.
- Interrupteurs de type A : indispensables pour les circuits comportant des dispositifs électroniques (four, lave-linge, variateurs).
- Types F et B : utilisés pour des équipements spécifiques nécessitant une protection étendue contre les courants continus résiduels, comme les bornes de recharge de véhicules électriques.
Chaque prise, éclairage et appareil de chauffage doit être relié à un circuit protégé par un disjoncteur de calibre adapté, lui-même connecté sous un interrupteur différentiel. La répartition dans le tableau peut ainsi être réfléchie par zone (cuisine, salle de bain, chambres) ou par fonction (luminaires, prises spécialisées). Ce découpage facilite les diagnostics en cas de panne et améliore la maintenance.
Dans un tableau électrique encastré ou en saillie, l’emploi de peignes de raccordement horizontaux ou verticaux optimise la distribution électrique aux disjoncteurs. Ces peignes assurent une alimentation homogène, simplifiant le câblage et réduisant le risque d’erreurs. Le dimensionnement des disjoncteurs ainsi que l’intégration des interrupteurs différentiels doit assurer l’équilibre du réseau domestique et garantir une protection renforcée des circuits et des usagers.
Modules complémentaires indispensables pour une installation performante
En plus des disjoncteurs et interrupteurs différentiels, plusieurs modules complémentaires peuvent être intégrés dans le tableau électrique. Leur fonction est d’améliorer la gestion énergétique, la sécurité électrique et le confort d’usage. Voici les principales catégories :
- Contacteur jour/nuit : ce module permet la gestion automatique des équipements fonctionnant en heures creuses, comme le chauffe-eau. Il permet d’optimiser la consommation électrique et réduire les coûts.
- Télérupteur : il commande l’allumage et l’extinction des points lumineux à partir d’un ou plusieurs boutons-poussoirs, utile dans les couloirs ou escaliers.
- Délesteur : ce dispositif gère la puissance totale consommée pour éviter les dépassements de seuil, coupant temporairement certains équipements non prioritaires afin d’éviter un déclenchement intempestif du disjoncteur principal.
- Parafoudre : très utile dans les zones exposées aux orages, ce module protège l’installation des surtensions causées par la foudre, prolongent la durée de vie des appareils.
- Horloge horaire programmable : elle permet d’automatiser certains équipements à des plages horaires définies, pour un confort accru et un contrôle optimisé.
L’intégration de ces modules doit être anticipée dès la conception du tableau, en prévoyant assez de rangées et de modules disponibles. L’installation et le câblage doivent impérativement respecter la norme NF C 15-100, notamment en matière de protection et de disposition des modules sur le rail DIN.
Choisir la gamme adaptée pour ces modules est également un facteur déterminant. Parmi les fabricants réputés, Legrand, Schneider et Hager proposent des solutions fiables avec des spécificités techniques distinctes. Par exemple, Legrand se démarque par la modularité et la simplicité d’installation, Schneider offre des dispositifs performants pour des installations plus complexes, tandis que Hager met en avant la robustesse et l’ergonomie des matériaux. Ces choix doivent être adaptés selon vos exigences, votre budget et votre configuration.

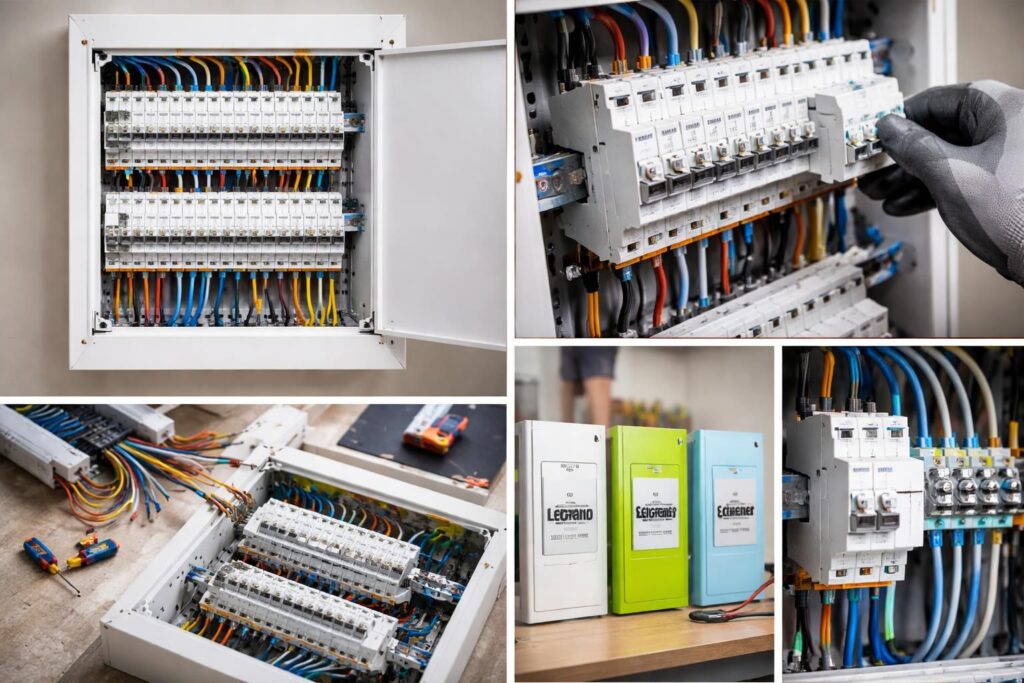

Conseils pratiques pour installer ou adapter un tableau électrique moderne
Pour l’installation d’un tableau électrique encastré ou en saillie, plusieurs étapes techniques sont incontournables. En premier lieu, la localisation doit être choisie selon les recommandations de la norme NF C 15-100, en privilégiant un emplacement facilement accessible et protégé des projections d’eau et épurateurs corrosifs.
Ensuite, le choix du coffret ou tableau vide ou pré-équipé dépendra de votre niveau de compétence et de la complexité du câblage. Un tableau pré-câblé simplifie grandement la mise en œuvre, notamment pour les bricoleurs débutants. Pour ceux disposant d’un niveau plus avancé, assembler un tableau à composer offre une flexibilité maximale.
L’installation commence par l’encastrement ou la fixation murale du coffret, suivi du passage et du raccordement des câbles dans la Gaine Technique Logement (GTL). Le raccordement du disjoncteur principal au compteur, souvent Linky, doit être réalisé avec précision et respect strict des normes. La distribution vers chaque disjoncteur secondaire sous les interrupteurs différentiels se fait en tenant compte de la destination et de la charge des circuits. Le câblage avec peignes permet de réduire l’encombrement et de garantir une rigidité électrique optimale.
En rénovation, où un tableau existant doit être adapté, il est souvent nécessaire d’ajouter des rangées ou de remplacer des modules obsolètes pour intégrer de nouveaux équipements comme les bornes de recharge ou les modules de délestage. Le recours à des solutions en saillie permet parfois d’éviter de lourds travaux, notamment dans les murs en béton non prévus pour un encastrement.
La difficulté de ces travaux est généralement évaluée comme intermédiaire à avancée, selon la configuration de l’installation électrique. Il est fortement recommandé de faire appel à un professionnel habilité, surtout pour les raccordements au niveau du disjoncteur principal et pour les installations complexes. Vous pouvez consulter cette page pour mieux comprendre quand faire appel à un électricien.
Quelle différence principale entre tableau électrique encastré et en saillie ?
Le tableau encastré est intégré dans le mur pour une meilleure esthétique et protection mécanique, tandis que le tableau en saillie se fixe sur la paroi, facilitant l’accès et la maintenance en particulier en rénovation.
Comment choisir le nombre de rangées dans un tableau électrique ?
Le choix dépend de la surface du logement : 2 rangées pour moins de 35m², 3 rangées entre 35 et 100m², et au moins 4 rangées pour les surfaces supérieures à 100m², pour permettre une répartition efficace des circuits.
Quels sont les calibres courants des disjoncteurs et leurs usages ?
Les calibres les plus fréquents sont 10A pour l’éclairage, 16A pour les prises standards, 20A pour les prises fortes puissances, 32A et 40A pour les équipements spécifiques comme la cuisson ou le chauffage.
Peut-on installer soi-même un tableau électrique ?
L’installation d’un tableau électrique est une opération à risque qui nécessite des connaissances techniques poussées. Pour des travaux simples, un bricoleur averti peut intervenir, mais il est conseillé de faire appel à un électricien qualifié pour garantir la conformité et la sécurité.
Quels modules complémentaires peut-on ajouter dans un tableau électrique ?
Modules comme le contacteur jour/nuit, télérupteur, délesteur, parafoudre et horloge programmables offrent une gestion optimisée de la consommation et une meilleure sécurité de l’installation.
