• Adapter votre tableau électrique en rénovation nécessite une compréhension précise des normes NF C 15-100 et une évaluation rigoureuse de l’installation existante.
• Le dimensionnement du tableau et la répartition des circuits sous les interrupteurs différentiels garantissent la sécurité électrique et la conformité.
• Savoir choisir entre disjoncteurs de différents calibres (2A à 40A) et types de courbes (B, C, D) optimise la protection des circuits et des appareils.
• L’intégration des modules complémentaires comme contacteurs jour/nuit ou délesteurs permet d’améliorer la gestion énergétique et la flexibilité d’utilisation.
• La comparaison entre les gammes Legrand, Schneider, et Hager aide à faire un choix éclairé selon vos besoins et budget.
• Un câblage propre et conforme, assorti d’une mise à la terre rigoureuse, assure la pérennité et la sécurité de votre installation électrique.
• Faire appel à un professionnel reste conseillé pour les interventions complexes ou si vous avez un doute sur la conformité et la sécurité.

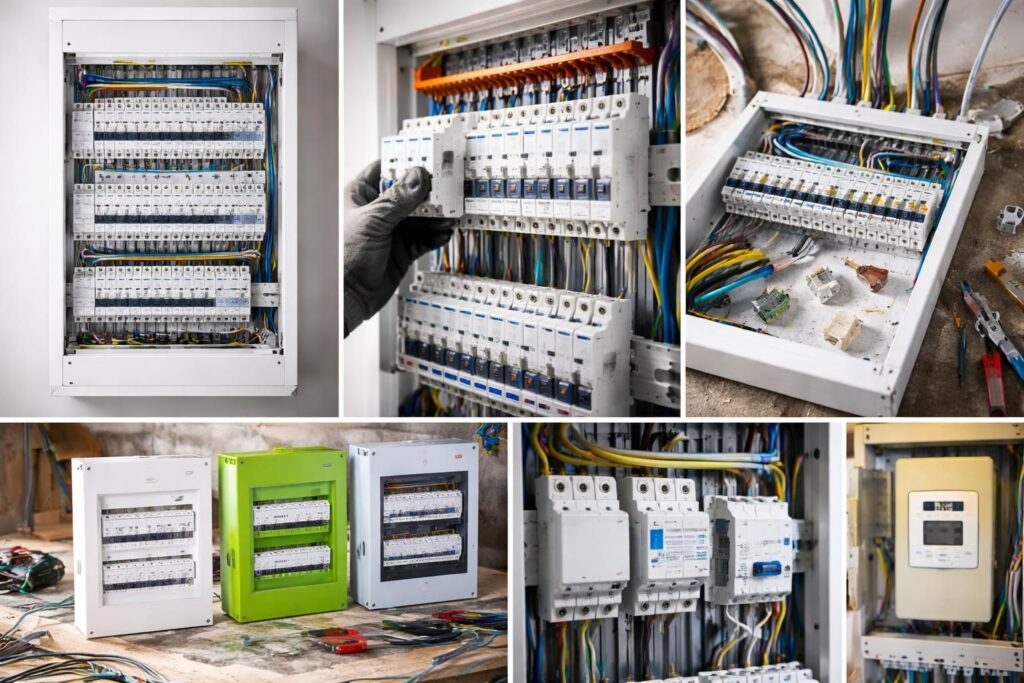

Comprendre le rôle et la conception d’un tableau électrique en rénovation électrique
Un tableau électrique constitue le cœur de toute installation électrique moderne. Lors d’une rénovation, son adaptation est cruciale pour répondre aux exigences actuelles en matière de sécurité et de performance. Le tableau centralise la distribution de l’électricité, protège chaque circuit par des dispositifs différentiel et disjoncteurs, et assure une gestion ordonnée des flux électriques. Son rôle est double : d’une part, protéger l’installation contre les surintensités et les défauts de terre, et d’autre part, organiser la répartition des circuits selon les usages de la maison.
La norme NF C 15-100 encadre strictement les prescriptions techniques relatives aux tableaux électriques en rénovation, notamment en matière de nombre d’interrupteurs différentiels, du nombre maximal de circuits par rangée, et de la place réservée pour les dispositifs complémentaires. Tous ces facteurs conditionnent la conception du tableau pour un logement rénové, souvent marqué par une distribution hétérogène et ancienne.
L’adaptation débute par un bilan précis de l’existant : nombre et types d’appareils électriques à protéger, charges en watts, nombre de circuits indispensables, et vérification de la mise à la terre. Par exemple, une maison des années 70 pourra nécessiter un tableau plus complet qu’à l’origine, avec des différentiel supplémentaire pour assurer la sécurité moderne. En rénovation, il est fréquent d’avoir à augmenter la taille du tableau, passant de deux rangées à trois ou quatre pour accueillir disjoncteurs et modules complémentaires.
Enfin, le choix des matériaux est essentiel. Un tableau avec rail DIN standard doit offrir un accès facile pour les ajouts futurs et une gestion claire du câblage. L’étiquetage des circuits, la séparation physique des départs vers les pièces humides ou les gros consommateurs (chauffage, chaudière) sont des bonnes pratiques que chaque adaptation doit impérativement respecter. Cette organisation garantit une intervention plus rapide en cas de panne ou pour des extensions futures.
Répartition des circuits sous les interrupteurs différentiels : principes et exemples concrets pour assurer la sécurité électrique
La répartition des circuits électriques sous les interrupteurs différentiels est un point névralgique lors de la rénovation électrique. La sécurité électrique de tout le système repose sur une bonne segmentation des circuits, afin d’éviter un déclenchement généralisé en cas de défaut sur un circuit précis.
Selon la norme NF C 15-100, il faut généralement prévoir au moins un interrupteur différentiel par groupe de circuits, avec une sensibilité adaptée (souvent 30 mA pour protéger les personnes). La répartition classique impose de séparer les circuits d’éclairage, de prises, de chauffage et d’électroménager. Par exemple :
- Un interrupteur différentiel pour l’éclairage et les prises de courants générales.
- Un autre pour le chauffage ou la chaudière.
- Un troisième pour la cuisine et les gros électroménagers.
Cette segmentation évite qu’un défaut sur une prise n’entraîne l’arrêt de toute l’installation. Chaque interrupteur différentiel contrôle ainsi plusieurs disjoncteurs divisionnaires, eux-mêmes calibrés selon la charge.
Dans les rénovations, il est fréquent de devoir remplacer un interrupteur différentiel AC par un type A, indispensable si vous avez des appareils avec composants électroniques sensibles (plaques induction, lave-linge modernes, etc.). Ces modèles détectent les courants de fuite alternatifs et continus, ce qui augmente la sécurité. Pour des installations spécifiques, comme les garages ou ateliers, un différentiel F ou Hpi peut être recommandé, car ils sont conçus pour les environnements électriques perturbés.
Enfin, il convient de vérifier la compatibilité entre le dispositif différentiel et le disjoncteur différentiel si cette technologie est mise en place. Le disjoncteur différentiel combine la protection par interrupteur différentiel et la coupure par surintensité, rendant la protection plus complète mais généralement réservée à des applications plus complexes.
Choix et dimensionnement des disjoncteurs en rénovation : calibres, courbes de déclenchement et exemples d’application
Le disjoncteur est l’élément clé qui protège les circuits électriques contre les surcharges et courts-circuits. En rénovation, bien choisir le calibre et la courbe de déclenchement de chaque disjoncteur est indispensable pour assurer la sécurité électrique sans perturber l’utilisation normale des appareils. Les calibres les plus courants oscillent entre 2A et 40A :
- 2A et 10A : utilisés pour les circuits d’éclairage, nécessitant des protections fines pour éviter les fausses coupures.
- 16A et 20A : adaptés pour les circuits de prises de courant standards et appareils électroménagers petits à moyens.
- 32A : souvent utilisé pour des circuits dédiés comme les gros électroménagers (four, lave-vaisselle).
- 40A : préconisé pour certains circuits de chauffage ou pour réserver à des équipements spécifiques.
La courbe de déclenchement du disjoncteur détermine la rapidité avec laquelle il réagit à une surcharge. Il en existe trois types principaux :
- Courbe B : déclenche rapidement entre 3 et 5 fois le courant nominal, adaptée aux charges résistives comme l’éclairage ou prises classiques.
- Courbe C : plus lente, déclenche entre 5 et 10 fois le courant nominal, utilisée pour les circuits avec moteurs (pompes, compresseurs).
- Courbe D : déclenche entre 10 et 20 fois le courant nominal, réservée aux équipements à forts courants d’appel comme certains moteurs industriels.
Par exemple, un circuit de prises standards sera protégé par un disjoncteur 16A courbe B, tandis qu’un chauffe-eau nécessitera un disjoncteur 20A courbe C. En rénovation, la prise en compte des équipements a changé : les appareils modernes ont souvent des besoins spécifiques, ce qui justifie parfois de recourir à des courbes différentes.
Le dimensionnement se fait aussi en fonction du calibre du circuit, de la section des câbles et de la distance au tableau. Une erreur fréquente en rénovation est l’emploi de disjoncteurs non adaptés à la section de câble, ce qui peut entraîner un échauffement et un risque d’incendie. Il est important de respecter les prescriptions de la norme NF C 15-100.
Pour approfondir la compréhension du fonctionnement électrique, vous pouvez consulter ce guide sur le courant électrique qui vous apportera une base technique solide.
Intégration des modules complémentaires dans un tableau rénové : fonctions et installation
Au-delà des disjoncteurs et interrupteurs différentiels, un tableau électrique en rénovation peut accueillir divers modules complémentaires permettant d’optimiser le confort, la gestion énergétique et la protection électrique.
Parmi les plus courants, on trouve :
- Le contacteur jour/nuit : ce module commande le basculement automatique sur un tarif électrique réduit la nuit pour le chauffe-eau ou certains équipements.
- Le télérupteur : facilite le contrôle d’éclairage à partir de plusieurs points, très utile pour les allées ou grands espaces.
- Le délesteur : surveille la consommation globale et coupe temporairement les appareils non prioritaires pour éviter les surcharges et réduire la facture énergétique.
- Le parafoudre : protège l’installation contre les surtensions causées par la foudre ou les perturbations du réseau.
- L’horloge programmable : permet d’automatiser des scénarios tels que l’éclairage extérieur ou le chauffage selon des plages horaires précises.
L’installation de ces modules doit impérativement respecter les normes d’espacement et de connexion électriques. La place dans le tableau doit être prévue d’avance, notamment en rénovation où les dimensions d’origine peuvent être limitées. Une mauvaise intégration, notamment au niveau du câblage, peut entraîner des dysfonctionnements ou des risques électriques.
Par exemple, le branchement d’un délesteur nécessite un raccordement sur le circuit principal de façon à pouvoir interagir avec les disjoncteurs. Le parafoudre, quant à lui, doit être installé au plus près du point d’entrée du câble d’alimentation pour protéger toute l’installation.
Choisir la gamme adaptée pour ces équipements est aussi crucial pour la qualité et la durabilité. La gamme Schneider propose une offre complète particulièrement bien adaptée à la domotique, tandis que Legrand est appréciée pour sa facilité d’intégration dans des installations standardisées. Hager se distingue par sa robustesse et son rapport qualité-prix intéressant pour les rénovations exigeantes.

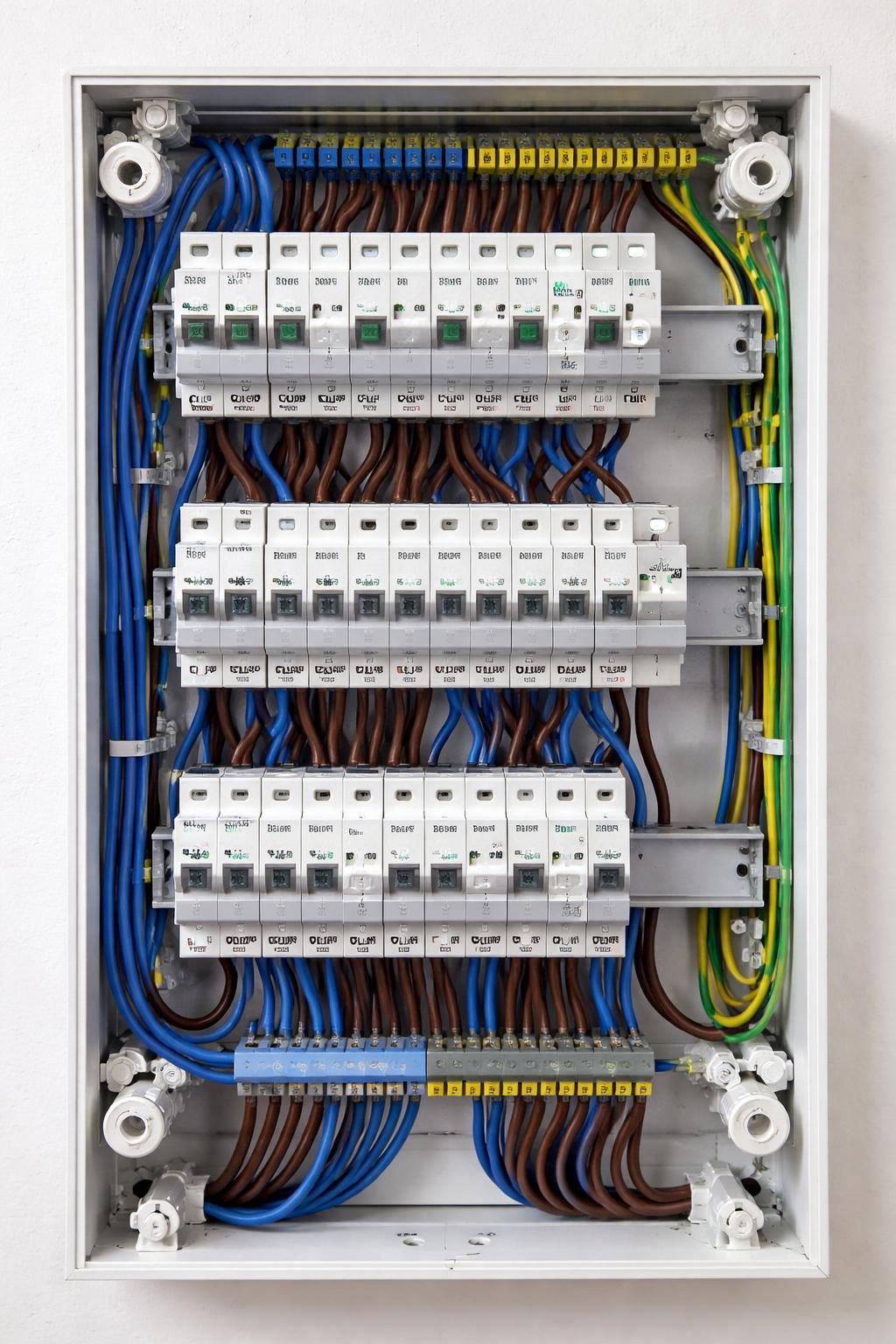

Étapes clés pour le câblage et la conformité d’un tableau électrique en rénovation
Le câblage d’un tableau en rénovation demande une méthode rigoureuse pour respecter les normes électriques, spécialement la NF C 15-100, désormais incontournable pour toute rénovation électrique. Le processus inclut plusieurs étapes :
- Déposer l’ancien tableau en vérifiant que l’alimentation principale est coupée. Cette étape doit être faite avec précaution pour éviter tout risque de choc électrique.
- Préparer l’emplacement du nouveau tableau en intégrant l’espace nécessaire pour accueillir tous les modules et prévoir éventuellement un agrandissement futur.
- Installer la mise à la terre, primordiale, en contrôlant que la résistance de terre est conforme aux exigences (inférieure à 100 ohms dans la majorité des cas).
- Poser les rails DIN et fixer les disjoncteurs, interrupteurs différentiels et modules complémentaires selon le schéma électrique choisi.
- Réaliser le câblage proprement en respectant le code couleur (en général, bleu pour le neutre, rouge ou marron pour la phase, vert/jaune pour la terre). Utiliser des connecteurs adaptés comme les Wago pour les jonctions.
- Installer les peignes de raccordement pour alimenter simultanément les disjoncteurs, limitant ainsi les câbles individuels.
- Effectuer les tests de continuité, isolation et fonctionnement général avec un multimètre et un testeur d’installation, indispensable avant la mise sous tension.
Cette méthodologie assure non seulement la sécurité mais aussi la longévité de l’installation. Le câblage soigné évite les erreurs de connexion qui sont fréquentes en rénovation et représente un gage important pour la tranquillité des occupants.
Pour maîtriser davantage ces aspects, examinez le schéma électrique résidentiel simplifié afin de mieux visualiser la disposition des circuits et le câblage : schéma électrique maison.
Comment savoir si mon tableau électrique doit être remplacé en rénovation ?
Un tableau doit être remplacé s’il est obsolète, ne respecte pas la norme NF C 15-100, a un nombre insuffisant d’interrupteurs différentiels, ou si son câblage est dégradé ou non sécurisé.
Quel type d’interrupteur différentiel choisir pour une maison anciennement équipée ?
Le type A est recommandé pour les installations modernes et rénovées car il détecte les défauts à courant alternatif et continu, adaptés aux appareils actuels comme les plaques à induction.
Est-il possible d’ajouter un module délesteur dans un ancien tableau ?
Oui, il est possible d’ajouter un délesteur à condition que le tableau possède la place nécessaire et que le câblage soit adapté pour connecter le module correctement au circuit principal.
Quelle est la différence entre interrupteur différentiel et disjoncteur différentiel ?
L’interrupteur différentiel détecte les défauts d’isolement et coupe le courant tandis que le disjoncteur différentiel combine cette détection avec la protection contre les surintensités, offrant une sécurité plus complète.
Faut-il forcément faire appel à un professionnel pour la rénovation du tableau ?
Pour les personnes expérimentées, les petites interventions peuvent se faire en autonomie, mais toute modification majeure ou doute doit être confiée à un professionnel pour garantir la conformité et la sécurité.
