Comprendre le fonctionnement et le principe de l’interrupteur va-et-vient 3 points avec permutateur
Un système d’éclairage commandé depuis trois emplacements différents requiert une configuration technique particulière. Le montage va-et-vient traditionnel, conçu pour deux interrupteurs, ne suffit plus. Il devient nécessaire d’insérer un composant nommé permutateur. Ce dernier joue un rôle spécifique pour faire la liaison entre deux interrupteurs va-et-vient classiques tout en ajoutant un troisième point de commande.
Le fonctionnement d’un va-et-vient à deux points repose sur un principe simple : deux interrupteurs se partagent deux fils appelés navettes. Chaque interrupteur dispose d’une borne commune et deux bornes pour ces navettes. Quand les deux interrupteurs sont en position telle que les navettes sont connectées sur le même fil, le circuit est fermé et la lampe s’allume. Si au moins un interrupteur bascule sur l’autre navette, le circuit est ouvert et la lampe s’éteint.
Pour étendre cette commande à trois points, le permutateur est l’élément clé. Contrairement à un va-et-vient standard disposant de trois bornes, le permutateur possède quatre bornes. Il fait office d’intermédiaire entre les navettes du premier et du second interrupteur va-et-vient. Sa fonction est d’inverser ou croiser ces navettes, ce qui permet au troisième interrupteur situé à son emplacement de modifier l’état de l’éclairage.
Ce croisement des navettes dans le permutateur suit une logique booléenne. En pratique, chaque action sur l’un des trois interrupteurs inverse systématiquement l’état de la lampe, qu’elle soit allumée ou éteinte auparavant. Ce fonctionnement garantit la fiabilité et la simplicité du contrôle depuis plusieurs points, idéal dans des configurations telles que des couloirs, escaliers ou grandes pièces.
La norme NF C 15-100 impose une section minimum de 1,5 mm² pour les conducteurs d’éclairage, une protection adéquate (disjoncteur 10A ou 16A selon la puissance totale) ainsi que le respect des couleurs réglementaires des conducteurs : rouge ou marron pour la phase, bleu pour le neutre, vert/jaune pour la terre, et des couleurs distinctes (orange, violet, marron) pour les navettes et retour lampe.
Enfin, il est important de distinguer le schéma de principe, qui illustre la logique électrique, du schéma de câblage, détaillant l’implantation réelle des fils au sein des boîtiers d’encastrement. Le second doit être suivi pour toute installation conforme et sécurisée. Découvrez comment établir ce câblage dans notre guide détaillé sur le câblage va-et-vient 3 interrupteurs.
Matériel nécessaire et préparation pour une installation électrique sécurisée d’un va-et-vient 3 points avec permutateur
Avant de procéder à l’installation d’un interrupteur va-et-vient 3 points avec permutateur, il est essentiel de disposer du matériel approprié et de respecter strictement les règles de sécurité. Le matériel se compose principalement :
- Deux interrupteurs va-et-vient standards avec 3 bornes chacun, pour les deux extrémités du montage.
- Un permutateur, élément différenciant, avec 4 bornes. Attention à bien choisir un permutateur et non un troisième va-et-vient afin d’éviter les dysfonctionnements.
- Câbles en section 1,5 mm², conformes à la norme NF C 15-100, respectant également les couleurs standard (phase, neutre, terre, navettes).
- Boîtes d’encastrement adaptées au volume nécessaire à l’installation.
- Connecteurs automatiques de qualité (type Wago 221) recommandés pour garantir une connexion fiable et durable.
- Outils indispensables : pince à dénuder, tournevis isolé, testeur de tension (voltmètre ou VAT), perceuse pour la pose de boîtes si nécessaire, multimètre pour tests de continuité.
Lors de l’achat, vérifiez également l’esthétique et la compatibilité des interrupteurs et du permutateur avec votre gamme d’appareillage (Legrand Mosaic, Schneider Odace, Hager Systo), afin d’avoir un rendu homogène et professionnel. Le prix d’un permutateur varie généralement entre 10 et 25 €, tandis que les interrupteurs va-et-vient se situent dans la même fourchette pour des modèles standards, avec des variations selon les finitions.
Avant toute intervention indispensable sur le tableau électrique, coupez le disjoncteur dédié au circuit d’éclairage et assurez-vous de l’absence de tension sur l’installation à l’aide du testeur. Cette étape ne doit jamais être négligée — il s’agit d’une règle de sécurité capitale pour éviter tout risque d’électrocution.
Enfin, un schéma électrique clair et précis, avec les codes couleur bien identifiés, facilitera grandement la pose et le dépannage futur. Pour approfondir la connaissance des schémas électriques, notamment pour une maison, vous pouvez consulter cet excellent support sur le schéma électrique maison 3 points.

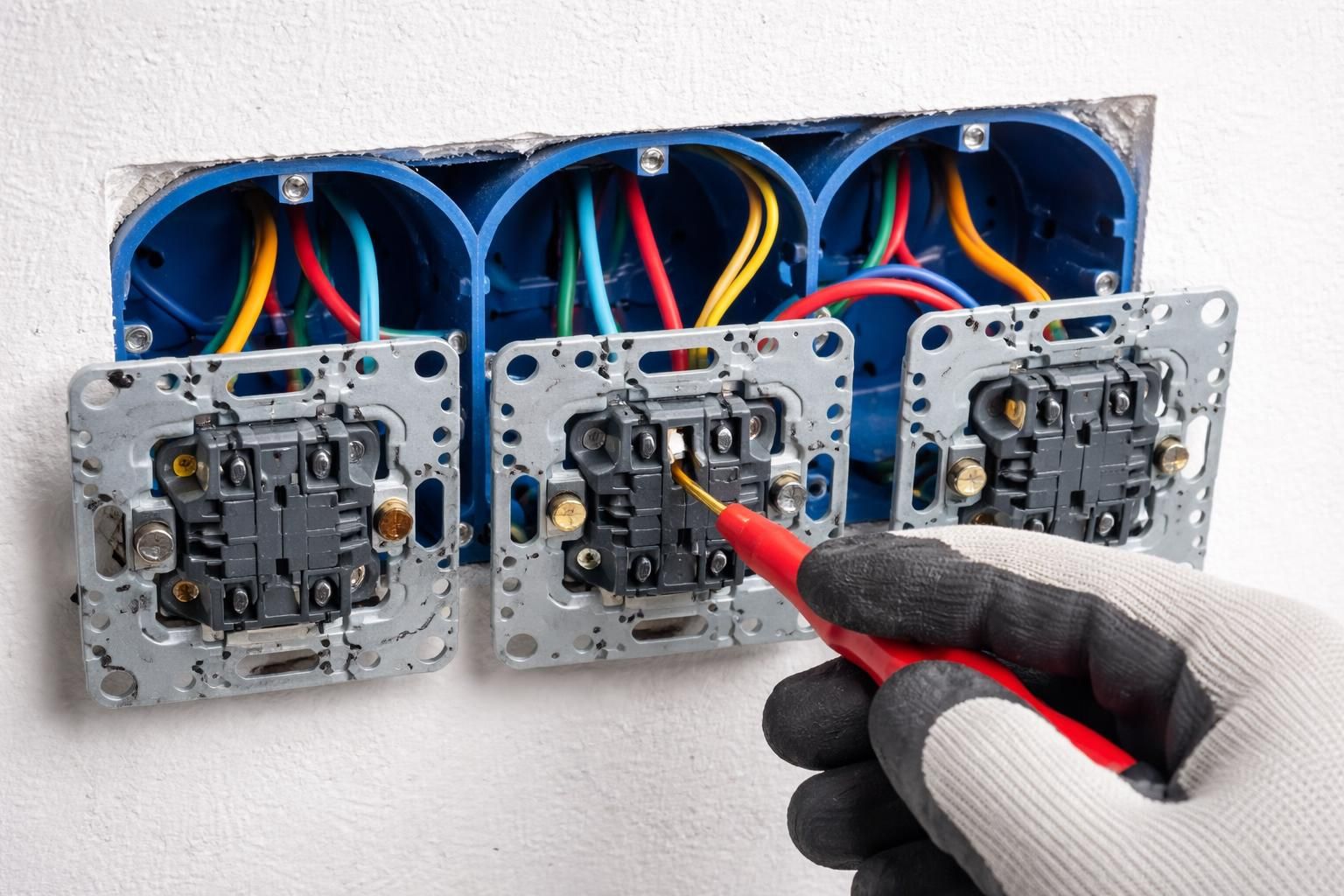

Installation électrique pas à pas : câblage et branchement du va-et-vient 3 interrupteurs
L’installation d’un va-et-vient 3 points avec permutateur peut paraître complexe, mais en respectant une méthodologie rigoureuse, elle devient accessible à un bricoleur averti. Voici les étapes détaillées :
- Coupez l’alimentation au tableau électrique en positionnant un adhésif sur le disjoncteur pour éviter une remise accidentelle.
- Raccorder le premier interrupteur va-et-vient : branchez la phase (fil rouge ou marron) sur la borne commune (souvent marquée « L » ou « P »). Les deux autres bornes (1 et 2) recevront les navettes qui seront connectées au permutateur.
- Installer et câbler le permutateur au deuxième point de commande : il convient de raccorder les deux navettes du premier va-et-vient sur les bornes L1 et L2 du permutateur. Les deux autres bornes (1 et 2) correspondent aux navettes vers le second va-et-vient. Toujours respecter le code couleur et la notice du fabricant car un mauvais branchement peut empêcher le fonctionnement correct.
- Raccorder le second interrupteur va-et-vient : celui-ci reçoit les navettes provenant du permutateur sur ses bornes 1 et 2. Sa borne commune est connectée au fil de retour lampe (souvent violet) qui alimente le luminaire.
- Brancher la lampe : le neutre (bleu) et la terre (vert/jaune) sont reliés directement depuis la boîte de dérivation au luminaire, sans passer par les interrupteurs.
- Effectuer un test de fonctionnement après avoir remis le courant. Chaque interrupteur doit pouvoir inverser l’état de l’éclairage. Testez toutes les combinaisons de position, au total 8 possibles.
Ce montage, quand il est bien réalisé, offre une commande fiable depuis trois points distincts, sans interférence ni risque de court-circuit. En cas de difficulté, il est indispensable de contrôler les navettes ainsi que les branchements au permutateur. Un mauvais passage des fils ou inversion perturbe la commande. Ce guide vous aidera également pour le détail de l’installation d’un interrupteur va-et-vient.
Alternatives au permutateur : utilisation du télérupteur et interrupteurs sans fil pour commander plusieurs points
Si le câblage du permutateur peut devenir complexe, notamment dans des rénovations où passer plusieurs fils est difficile, d’autres solutions s’offrent à vous. Le télérupteur et les interrupteurs sans fil sont deux alternatives répondant à divers besoins.
Le télérupteur : avantages et schéma électrique simplifié
Le télérupteur est un relais bistable installé dans le tableau électrique. Il centralise la commande d’un ou plusieurs points lumineux via des boutons poussoirs placés aux différents points de commande. Ces boutons poussoirs sont montés en parallèle et envoient un ordre d’impulsion au télérupteur, qui actionne l’allumage ou l’extinction de la lampe.
Ce système réduit considérablement le nombre de fils à tirer entre chaque point puisque seul un fil de commande est nécessaire entre les poussoirs et le télérupteur. Cette approche convient parfaitement pour des installations comportant plus de trois points de commande, comme des halls d’escaliers ou des couloirs étendus.
La norme NF C 15-100 reste applicable, avec une section minimale de 1,5 mm² et une protection spécifique. La puissance maximale admissible dépend du modèle de télérupteur. Un modèle électronique silencieux est conseillé pour réduire le bruit de claquement, notamment dans les pièces à vivre.
Pour les réalisations particulièrement modernes, les télérupteurs connectés permettent des commandes à distance via smartphone ou assistants vocaux, intégrant ainsi la domotique. Le coût varie de 20 à 120 € selon le modèle, contre seulement 10 à 25 € pour un permutateur classique, ce qui peut justifier cet investissement dans certaines configurations.
Interrupteurs sans fil : rapidité d’installation et flexibilité
Enfin, pour des situations où le passage de câbles est compromis ou que vous êtes locataire, les interrupteurs sans fil représentent une solution idéale. Ils utilisent des transmissions radio vers un récepteur installé en série avec le luminaire.
Ces interrupteurs se fixent facilement sans outils importants et n’exigent aucun perçage ni modification structurelle. Étant donné qu’ils ne nécessitent pas de neutre, ils peuvent aussi être installés dans d’anciennes bâtisses. Cependant, leur portée limitée et leur capacité en puissance (souvent 1000 W max) sont à considérer.
Erreurs fréquentes à éviter et conseils pour garantir une installation conforme selon la norme NF C 15-100
La complexité du montage interdépartemental du va-et-vient 3 points avec permutateur entraîne fréquemment des erreurs qui compromettent son bon fonctionnement et sa conformité réglementaire.
Voici les problèmes à éviter absolument :
- Confusion entre permutateur et va-et-vient : un permutateur possède 4 bornes, un va-et-vient seulement 3. Ce détail peut paraître anodin mais un mauvais choix entraîne un dysfonctionnement total du circuit.
- Inversion des navettes sur le permutateur : un mauvais croisement rend une partie du réseau non fonctionnelle, limitant certains interrupteurs à ne plus agir sur la lampe.
- Mauvais raccordement de la phase et du retour lampe : brancher le neutre à la place de la phase sur un va-et-vient est dangereux, crée un défaut de fonctionnement et augmente le risque d’électrocution.
- Absence de boîte de dérivation accessible : les connexions doivent être visibles et accessibles suivant la norme NF C 15-100. Toute jonction cachée dans la cloison sans boîte est non conforme.
Pour diagnostiquer un circuit défectueux, commencez par vérifier la continuité de la phase jusqu’à la borne commune du premier va-et-vient. Testez ensuite les navettes tranche par tranche à l’aide d’un multimètre. En cas d’erreur, référez-vous au schéma de câblage permutateur clair, fournissant les correspondances exactes des bornes.
Pour une installation durable :
- Privilégiez des connecteurs automatiques certifiés au lieu de dominos à vis pour éviter les faux contacts et échauffements.
- Étiquetez soigneusement chaque fil dans la boîte de dérivation avec un adhésif codé couleur ou note écrite.
- Conservez une photo du câblage avant fermeture des boîtiers pour simplifier tout dépannage ultérieur.
- Respectez la section du cable (1,5 mm² pour l’éclairage) et la protection par disjoncteur adaptée (10A ou 16A) conformément à la norme NF C 15-100.
- Faites appel à un professionnel pour tout doute, modification du tableau ou intervention sur un circuit sensible.
Une installation correctement réalisée garantit sécurité, confort d’usage et conformité réglementaire essentielle pour prévenir les risques d’incendie ou d’électrocution. Il est recommandé de consulter régulièrement la norme NF C 15-100 pour s’informer des évolutions possibles.
