Préparer l’installation d’un interrupteur de volet roulant en toute sécurité
Remplacer un interrupteur de volet roulant paraît simple, mais l’opération met en jeu plusieurs conducteurs et un moteur capable de recevoir deux ordres opposés. Avant de démonter l’appareillage, identifiez le circuit concerné et vérifiez que le nouvel interrupteur est bien conçu pour un volet roulant : il doit commander la montée et la descente sans alimenter simultanément les deux sens. Un interrupteur classique pour éclairage n’offre pas nécessairement ce verrouillage mécanique.
Matériel et niveau de difficulté
Pour un remplacement à l’identique, le niveau est intermédiaire : les gestes sont accessibles à une personne soigneuse, mais une erreur de raccordement peut provoquer un court-circuit ou endommager le moteur. Prévoyez un tournevis isolé adapté aux bornes, une pince à dénuder, des bornes de connexion appropriées et un vérificateur d’absence de tension, ou VAT. Un multimètre peut aider au diagnostic, mais ne remplace pas un VAT homologué pour confirmer l’absence de tension.
Avant toute intervention, coupez le disjoncteur du circuit des volets au tableau, empêchez si possible sa remise en service par une autre personne, puis contrôlez l’absence de tension sur les conducteurs. Un VAT doit être vérifié avant et après la mesure sur une source connue. Si le circuit n’est pas clairement repéré, si plusieurs alimentations arrivent dans la boîte ou si vous ne savez pas utiliser l’appareil de contrôle, interrompez l’intervention et faites appel à un électricien.
La sécurité électrique volet roulant ne se limite pas à couper un bouton mural : l’interrupteur peut être alimenté même lorsque le moteur ne bouge pas. Ne travaillez jamais sous tension et ne vous fiez ni à la position du volet ni à la couleur des fils pour conclure que le circuit est hors service. Les précautions applicables aux travaux domestiques sont détaillées dans ce guide de sécurité pour les travaux électriques.
Contrôler la boîte et relever le câblage existant

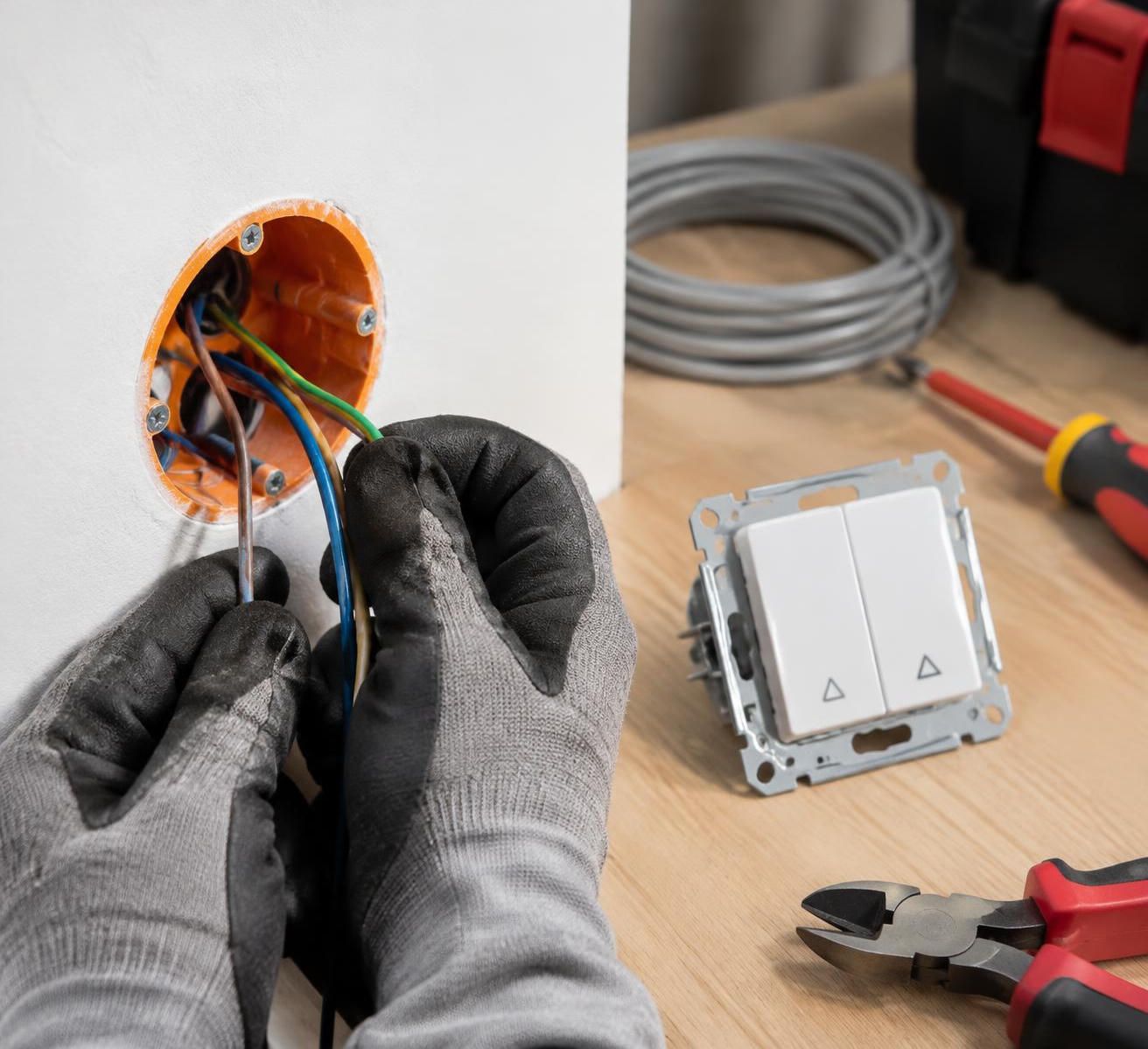

Retirez la plaque et le mécanisme sans tirer sur les conducteurs. Avant de débrancher quoi que ce soit, prenez une photo nette et notez la position des fils, les repères de bornes et les éventuelles connexions dans la boîte. Cette précaution est particulièrement utile en rénovation, où des couleurs anciennes ou des modifications successives peuvent rendre le câblage moins évident que sur un schéma théorique.
Vérifiez que la boîte est assez profonde pour accueillir le nouveau mécanisme et les connexions sans écraser les fils. Les conducteurs ne doivent pas être entaillés, noircis, cassants ou insuffisamment dénudés. Remplacez une borne endommagée et ne laissez aucun cuivre apparent hors des connexions. Une connexion serrée mais mal positionnée peut chauffer ; un fil coincé derrière le mécanisme peut, lui, être blessé au remontage.
La plaque signalétique ou la notice du moteur doit être consultée avant de choisir le branchement. Le terme « moteur quatre fils » ne décrit pas à lui seul la fonction de chaque conducteur : certains moteurs ont une terre, tandis que d’autres, à double isolation, peuvent présenter une organisation différente. La notice du fabricant prime sur toute déduction fondée uniquement sur les couleurs. Ce repérage constitue le point de départ d’une installation interrupteur volet roulant fiable.
Identifier les fils et lire le schéma de câblage du volet roulant
Le principe général d’un moteur filaire est le suivant : le neutre rejoint directement le moteur, la terre est raccordée lorsqu’elle est prévue, et l’interrupteur distribue la phase vers l’un ou l’autre des fils de commande. Le mécanisme agit donc comme un inverseur : il envoie la phase vers la montée ou vers la descente, tout en empêchant normalement les deux commandes d’être activées ensemble.
Reconnaître les conducteurs sans se fier aveuglément aux couleurs
Dans une installation conforme, le bleu est réservé au neutre et le vert-jaune à la terre. Les conducteurs de commande sont souvent marron et noir, mais les couleurs des deux sens ne désignent pas universellement la montée ou la descente. Elles varient selon le fabricant et le câblage retenu. Un fil marron peut commander un sens sur un moteur et l’autre sens sur un appareil différent : seule la documentation ou un essai contrôlé permet de confirmer la fonction.
Sur un moteur de classe I, le conducteur de protection vert-jaune doit être relié à la terre du circuit. Un moteur de classe II, identifiable par son marquage de double carré et sa notice, ne comporte pas nécessairement de conducteur de terre. Il ne faut jamais inventer une connexion de terre, ni utiliser le conducteur vert-jaune pour une commande. Si les repères sont absents, les couleurs incohérentes ou les fils trop anciens pour être identifiés avec certitude, faites effectuer le repérage par un professionnel.
Comprendre le schéma de câblage volet roulant
Le schéma de câblage volet roulant doit distinguer l’alimentation du moteur et ses deux ordres de marche. Dans la configuration courante, la phase issue du circuit arrive sur la borne L de l’inverseur. Les deux sorties marquées par des flèches ou par des repères de sens vont vers les conducteurs de commande du moteur ; son neutre rejoint le neutre d’alimentation dans une borne adaptée, et la terre est raccordée de continuité à continuité si le moteur en possède une.
Ce schéma fonctionnel n’autorise pas à brancher les fils au hasard. Certains appareillages ont des bornes automatiques, des repères spécifiques ou une logique de connexion propre à leur gamme. La notice du mécanisme doit donc être confrontée à celle du moteur. Pour visualiser l’organisation générale des circuits et des commandes dans un logement, le schéma électrique d’une maison peut compléter le repérage, sans se substituer au plan fourni avec le matériel.
Le branchement interrupteur volet roulant doit aussi préserver l’indépendance des conducteurs. Ne réunissez jamais directement les deux fils de direction et ne raccordez pas deux moteurs en parallèle sur un inverseur ordinaire : un retour de tension peut endommager les moteurs ou leur électronique. Pour une commande commune, il faut un équipement de centralisation compatible, conçu pour gérer plusieurs motorisations.
Une fois les fonctions établies, la logique est simple : l’interrupteur ne crée pas le mouvement, il sélectionne le sens d’alimentation du moteur. Cette distinction évite de confondre un problème de commande avec une panne mécanique ou une coupure du circuit.
Réaliser le branchement interrupteur volet roulant étape par étape
Une fois le moteur identifié et le circuit hors tension, l’installation peut suivre une séquence reproductible. La méthode ci-dessous concerne un moteur filaire commandé localement par un inverseur compatible ; elle ne remplace pas la notice du fabricant. Si les bornes ne correspondent pas aux repères décrits, ne transposez pas le schéma par analogie : recherchez la documentation exacte du mécanisme.
Raccorder l’interrupteur inverseur
-
Coupez et contrôlez l’alimentation. Déclenchez le disjoncteur identifié au tableau, sécurisez-le contre une remise en marche et vérifiez l’absence de tension avec un VAT. Un interrupteur mural en position arrêt ne constitue pas une consignation.
-
Repérez les conducteurs. Séparez clairement la phase d’alimentation, le neutre, la terre éventuelle et les deux conducteurs de sens du moteur. Comparez le repérage avec la plaque ou la notice. En cas de doute, ne procédez pas à un essai sous tension avec des fils libres.
-
Raccordez la phase. La phase d’alimentation se connecte à la borne L ou à la borne explicitement désignée par le fabricant. N’insérez pas plusieurs conducteurs dans une borne qui n’est pas prévue pour cela ; utilisez une borne de connexion adaptée pour les dérivations nécessaires.
-
Raccordez les sorties de commande. Les deux fils de sens du moteur se placent sur les sorties montée et descente indiquées sur le mécanisme. Le neutre du moteur est raccordé au neutre du circuit dans une borne appropriée. La terre, si elle existe, est raccordée à la terre de l’installation, sans passer par une borne de commande.
-
Contrôlez les connexions et remontez. Vérifiez la tenue de chaque conducteur, l’absence de cuivre visible et l’absence de fil pincé. Rangez les connexions sans forcer dans la boîte, fixez le mécanisme, puis posez la plaque de finition.
-
Testez le fonctionnement. Rétablissez le courant et actionnez brièvement chaque sens en restant près de la commande. Vérifiez aussi que l’arrêt fonctionne et que le moteur ne reçoit pas simultanément les deux ordres.
Corriger une inversion de sens et finir proprement
Si le volet monte lorsque la commande indique la descente, le problème vient souvent de l’ordre des deux fils de direction. Coupez de nouveau le circuit, vérifiez l’absence de tension, puis inversez uniquement ces deux conducteurs sur les bornes de sortie prévues. Ne modifiez ni le neutre ni la terre pour corriger le sens. Si le moteur continue à tourner dans le mauvais sens ou s’arrête de façon anormale, reportez-vous à sa notice plutôt que de multiplier les essais.
La finition compte autant que le raccordement. Les fils ne doivent exercer aucune traction sur les bornes et le mécanisme doit s’installer sans contrainte. Une boîte trop peu profonde ou surchargée nécessite parfois une solution adaptée, par exemple le remplacement du boîtier ou une pose en saillie, plutôt qu’un forçage. En rénovation, une pose électrique en goulotte peut être envisagée quand l’encastrement n’est pas réaliste, à condition de respecter les règles de protection mécanique et de cheminement des câbles.
Pour revoir les gestes de raccordement d’un inverseur avant de commencer, une démonstration vidéo peut aider à reconnaître les bornes et l’ordre des opérations. Elle ne permet cependant pas de valider le câblage particulier d’un moteur : les références du fabricant restent déterminantes.
Un essai concluant ne se limite pas à voir le tablier bouger une fois. Il faut confirmer que chaque ordre correspond à son sens, que le volet s’arrête correctement et qu’aucun bruit inhabituel, échauffement ou déclenchement ne survient.
Respecter la NF C 15-100 et choisir une commande adaptée
Le raccordement électrique volet roulant dépend aussi du circuit qui l’alimente. Dans une installation résidentielle, les volets sont normalement alimentés par un circuit spécialisé, dimensionné selon la section des conducteurs, la protection au tableau et la puissance cumulée des motorisations. La norme NF C 15-100 encadre la conception de l’installation ; il faut tenir compte de l’édition applicable au projet et des prescriptions du fabricant, notamment lors d’une rénovation importante ou d’une installation neuve.
Section, disjoncteur et protection différentielle
Les valeurs couramment rencontrées sont des conducteurs de 1,5 mm² protégés par un disjoncteur de 16 A, ou du 2,5 mm² protégé par un disjoncteur de 20 A. Le choix ne se fait pas au seul nombre de volets : il faut vérifier la puissance des moteurs, les conditions de pose et les règles en vigueur. Une section minimale de 1,5 mm² est généralement retenue pour l’alimentation des volets, mais cela ne dispense pas de calculer et vérifier la protection adaptée au circuit réel.
Le circuit doit également être protégé par un dispositif différentiel 30 mA approprié, en cohérence avec l’organisation du tableau et les autres circuits. Il n’existe pas de réponse universelle au nombre de moteurs à alimenter : la puissance totale et les prescriptions des appareils déterminent le dimensionnement. Répartir les volets sur deux circuits peut améliorer la disponibilité du logement ; une panne ou une intervention sur un départ ne condamne alors pas toutes les ouvertures motorisées. Pour comprendre la coordination entre différentiel et disjoncteurs, consultez ce repère sur le câblage du différentiel.
La hauteur de la commande doit permettre une utilisation pratique et respecter les exigences applicables au logement. Une plage d’environ 0,90 m à 1,30 m du sol est fréquemment retenue pour rendre les commandes accessibles en position debout comme assise, notamment dans les logements concernés par les règles d’accessibilité. La hauteur précise se vérifie selon la situation du chantier et la réglementation applicable ; le guide des hauteurs d’appareillage aide à harmoniser les commandes murales.
Interrupteur local, centralisation ou commande connectée
Un interrupteur montée descente classique convient à une commande locale et reste facile à dépanner. Les gammes Legrand Mosaic, Schneider Odace et Hager Systo proposent des mécanismes et finitions adaptés à des contextes différents ; le choix se fait surtout selon la compatibilité avec la boîte, le type de commande, la disponibilité des pièces et l’esthétique. Legrand Mosaic est souvent choisi pour ses fonctions modulaires, Odace pour ses lignes décoratives, et Systo pour une approche fonctionnelle. Les différences de prix et de présentation ne remplacent pas la vérification électrique.
Pour ajouter une télécommande, un micromodule radio peut être placé derrière le point de commande si la profondeur de boîte, le moteur et les deux notices l’autorisent. La commande locale peut ainsi être conservée, tandis qu’une télécommande ou une application apporte une fonction supplémentaire. Avant l’achat, vérifiez le protocole, la puissance admissible, le type de moteur et la compatibilité entre marques : une compatibilité radio n’est jamais garantie par la seule présence d’un moteur filaire.
Un interrupteur simple coûte souvent autour de 10 à 35 euros selon la gamme et la finition ; un module connecté ou radio se situe fréquemment entre 30 et 100 euros, hors accessoires et pose. Ces montants sont des ordres de grandeur, variables selon les références et les distributeurs. Pour une maison comprenant plusieurs volets, le confort d’une centralisation doit être comparé au coût du matériel et à la complexité du câblage.
Diagnostiquer les pannes après l’installation d’une commande de volet roulant
Après le remontage, un dysfonctionnement ne signifie pas automatiquement que le moteur est hors service. Une démarche méthodique permet de distinguer une erreur de branchement, une absence d’alimentation, un défaut de commande et une panne mécanique. Commencez par observer le comportement : le moteur est-il silencieux, produit-il un ronflement, fonctionne-t-il dans un seul sens, ou le disjoncteur déclenche-t-il ? Chaque symptôme oriente vers une vérification différente.
Le volet ne répond à aucune commande
Vérifiez d’abord si le disjoncteur du circuit est enclenché et si d’autres équipements alimentés par le même départ fonctionnent. Si la protection a déclenché, ne la réarmez pas à répétition : un défaut d’isolement, un court-circuit ou une connexion incorrecte peut être en cause. Coupez l’alimentation et faites contrôler le circuit si le déclenchement se reproduit. Si seul le volet est concerné, un raccordement desserré ou un mécanisme défectueux est possible.
Un moteur silencieux peut aussi recevoir une commande sans alimentation correcte, ou être bloqué par un défaut interne. N’ouvrez pas le moteur et ne testez pas des fils sous tension à mains nues. Une mesure électrique dans la boîte doit être réalisée par une personne capable d’utiliser les appareils de contrôle en sécurité. Si une panne concerne plusieurs circuits ou s’accompagne d’une odeur de chaud, l’intervention doit être confiée à un professionnel.
Le moteur bourdonne, le volet s’arrête ou ne bouge que dans un sens
Un ronflement sans déplacement peut signaler un blocage mécanique, un condensateur défaillant sur certains moteurs ou un réglage de fin de course inadapté. Contrôlez visuellement que le tablier n’est pas coincé, sans tirer dessus ni forcer le moteur. Les réglages de butée diffèrent selon les motorisations ; suivez la notice plutôt que d’essayer une séquence trouvée pour un autre modèle.
Si un seul sens fonctionne, inspectez d’abord, courant coupé, le serrage des bornes et l’identification des deux fils de commande. Un fil mal engagé ou une sortie d’inverseur défectueuse peut expliquer le symptôme. En revanche, si le câblage correspond à la notice et que le défaut persiste, le problème peut se situer dans le moteur ou sa protection thermique. Laissez refroidir l’appareil et demandez un diagnostic si le fonctionnement reste anormal.
Un volet qui fonctionne à l’envers se corrige en inversant les deux fils de sens, mais uniquement après coupure et vérification d’absence de tension. Un échauffement, des crépitements ou une odeur inhabituelle impose l’arrêt immédiat de l’installation. Il ne faut pas compenser un mauvais câblage en maintenant longtemps un bouton ou en répétant les manœuvres.
Quand faire appel à un électricien
La pose est raisonnable pour une personne expérimentée lorsque le circuit est identifié, le moteur documenté et l’appareillage remplacé à l’identique. Demandez une intervention professionnelle si les conducteurs ne sont pas repérables, si la terre manque alors qu’elle est nécessaire, si le circuit est ancien ou non protégé correctement, ou si une centralisation requiert des modifications au tableau. La difficulté devient avancée dès qu’il faut créer une ligne, reprendre des protections ou relier plusieurs commandes.
Le coût d’une intervention de remplacement simple se situe souvent dans une fourchette de 80 à 180 euros, déplacement et main-d’œuvre compris selon la région et l’état de l’installation ; une recherche de panne ou une modification de circuit peut dépasser ce montant. Demandez un devis précisant le matériel, le contrôle du circuit et les travaux de finition. Un dépannage durable commence par un diagnostic, pas par le remplacement systématique du moteur.
Pour compléter une démonstration visuelle, cette recherche vidéo peut montrer différentes configurations d’interrupteur et de récepteur, à comparer avec les notices réellement présentes sur votre chantier.
Une commande correctement posée doit rester identifiable, accessible et compatible avec le moteur ; dès que le circuit présente une anomalie inexpliquée, la priorité est de sécuriser l’installation avant toute nouvelle manœuvre.
