Tableau électrique ancien : reconnaître les signes qui justifient son remplacement
Le tableau électrique répartit l’électricité dans le logement et rassemble les dispositifs qui protègent les circuits. Quand il date de plusieurs décennies, son remplacement peut devenir nécessaire pour améliorer la sécurité électrique, organiser les départs et préparer une rénovation. Un tableau ancien n’est toutefois pas à remplacer uniquement parce qu’il paraît démodé : le diagnostic doit aussi examiner l’état des conducteurs, la mise à la terre et les protections en place.
Repérer les anomalies sans démonter le tableau

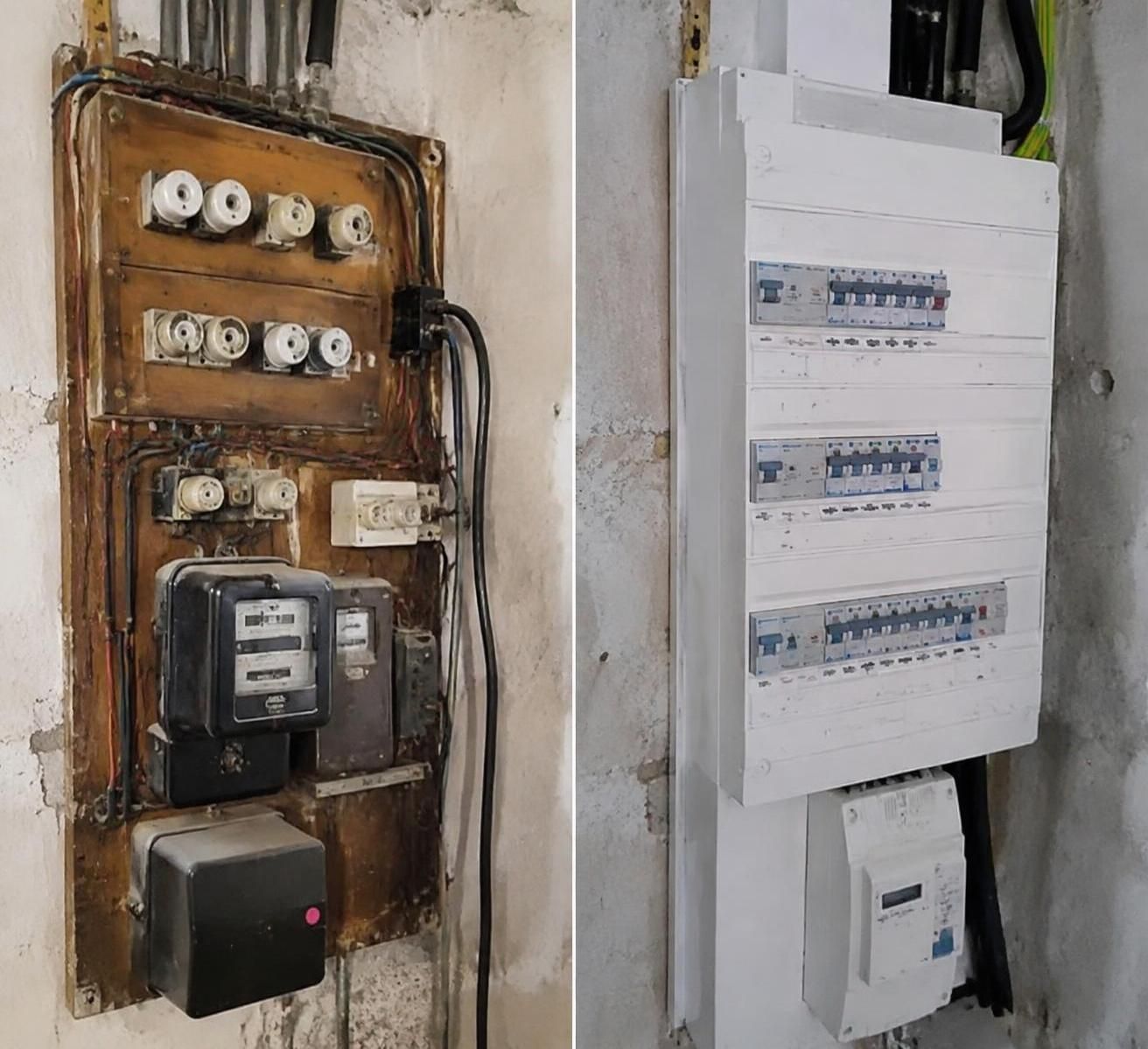

Des fusibles en porcelaine, des porte-fusibles qui ne correspondent plus aux besoins actuels ou l’absence d’interrupteur différentiel 30 mA sont des indices importants. La présence de fils en aluminium, de gaines textiles, de prises sans terre ou de conducteurs mal repérés peut signaler une installation électrique vétuste. Ces observations ne remplacent pas un contrôle technique, mais elles indiquent qu’un examen approfondi est prudent.
Certains signes demandent une intervention rapide : odeur de plastique chaud, traces brunâtres, grésillements, pièces qui chauffent ou disjoncteurs qui déclenchent fréquemment. Un déclenchement répété n’est pas une gêne à neutraliser en augmentant le calibre du disjoncteur. Il peut révéler une surcharge, un défaut d’isolement ou un appareil défectueux ; les causes possibles sont expliquées dans ce guide sur les signes de surcharge électrique.
Mise en sécurité et mise aux normes : deux objectifs différents
La mise en sécurité consiste à corriger les risques prioritaires d’une installation existante. Elle s’appuie notamment sur cinq points essentiels : un appareil général de commande accessible, une protection différentielle adaptée, une protection contre les surintensités sur chaque circuit, une liaison à la terre avec conducteurs de protection et des règles de sécurité dans les pièces contenant une baignoire ou une douche. Elle ne signifie pas que toute l’installation respecte les prescriptions d’une installation neuve.
La mise aux normes électriques vise un niveau de conformité plus complet au regard des règles applicables au projet, dont la norme NF C 15-100. Les exigences dépendent du contexte et de l’ampleur des travaux : remplacer le tableau seul ne rend pas automatiquement conformes les prises, les circuits ou les conducteurs conservés. Il faut donc distinguer clairement ce qui est sécurisé, ce qui est remis à neuf et ce qui reste à améliorer.
Pour illustrer le diagnostic, prenons le cas de Claire, propriétaire d’un appartement des années 1960. Son tableau à fusibles ne présente pas de trace de brûlure, mais le logement possède plusieurs prises sans terre et aucun repérage fiable. Le remplacement du tableau est pertinent, à condition de vérifier aussi la continuité de terre et l’état des circuits avant de reconnecter les protections.
Le diagnostic constitue donc la première décision du projet : il permet de savoir si le remplacement est urgent, s’il faut reprendre les circuits ou si une intervention plus large est nécessaire.
Remplacement de tableau électrique : diagnostic, conception et choix du matériel
Un remplacement de tableau électrique réussi commence avant l’achat des équipements. Le diagnostic relève le nombre de circuits, leur usage, leur section lorsque celle-ci peut être vérifiée, les protections existantes et les possibilités d’évolution. Un professionnel examine également le raccordement en amont, la terre et l’espace disponible pour installer un coffret adapté.
Concevoir une répartition lisible et évolutive
Le plan doit associer chaque circuit à une fonction claire : éclairage, prises, cuisson, lave-linge, chauffage ou chauffe-eau, par exemple. Les appareils puissants nécessitent généralement des circuits spécialisés, tandis que les circuits ordinaires sont répartis de façon à éviter qu’un seul défaut prive tout le logement de lumière et de prises. La norme NF C 15-100 encadre cette organisation, les protections et les règles de dimensionnement ; les caractéristiques exactes dépendent notamment des circuits conservés et des travaux réalisés.
Les interrupteurs différentiels détectent les fuites de courant et coupent l’alimentation pour limiter le risque d’électrocution. Un disjoncteur différentiel réunit, dans un seul appareil, la protection différentielle et la protection contre les surintensités, alors qu’un interrupteur différentiel doit être associé à des disjoncteurs divisionnaires. Le type de différentiel, notamment AC ou A, se choisit selon les équipements alimentés et les règles applicables.
Les calibres ne se choisissent pas au hasard et ne doivent pas être augmentés pour empêcher des déclenchements. Ils sont déterminés en fonction de la section des conducteurs, de la nature du circuit et des prescriptions de la NF C 15-100. Le nombre de rangées dépend, lui, du nombre de départs et des modules complémentaires prévus. Laisser une réserve raisonnable facilite les évolutions sans devoir remplacer à nouveau le coffret.
Un tableau peut aussi recevoir un contacteur heures creuses, un télérupteur, un délesteur ou un parafoudre si la configuration le justifie. Le parafoudre limite les effets de certaines surtensions ; son intérêt dépend de l’exposition du logement et des critères réglementaires. Pour comprendre les situations où cet équipement est pertinent, consultez les explications sur le parafoudre dans un tableau électrique.
Le coffret doit rester accessible et permettre une identification compréhensible des circuits. Lorsque le logement dispose d’une gaine technique logement, son organisation mérite d’être intégrée dès la conception, comme l’explique ce guide sur la GTL et le tableau électrique. Une étiquette précise, par exemple « prises cuisine » plutôt que « circuit 4 », réduit les erreurs lors d’une panne.
Le matériel se choisit selon la compatibilité des composants, leur disponibilité et les besoins du chantier, pas uniquement selon la marque. Les gammes Legrand, Schneider Electric et Hager proposent des solutions modulaires courantes ; le professionnel vérifie la cohérence entre coffret, protections, peignes et accessoires. Le bon tableau est celui qui correspond au plan électrique, reste lisible et permet une maintenance sûre.
Travaux de remplacement : déroulement, techniques et niveau de difficulté
Le guide de remplacement suit quatre phases : diagnostic, conception, travaux et réception. Le niveau de difficulté est avancé, car l’intervention touche à l’alimentation générale et aux protections de plusieurs circuits. Une personne débutante peut préparer les informations sur le logement, mais le démontage et le raccordement ne doivent pas être improvisés ; les risques associés au tableau sont détaillés dans cet article sur les risques liés à un tableau électrique.
Du repérage à la remise en service
Avant les travaux, l’électricien identifie les circuits et consigne leur destination. Il prend les mesures utiles, vérifie les anomalies repérées lors du diagnostic et prépare un schéma de raccordement ; les photographies peuvent aider à documenter l’existant, mais elles ne remplacent ni les tests ni le repérage des conducteurs. Cette étape est particulièrement importante dans les logements où des modifications successives ont rendu le câblage difficile à suivre.
Le nouvel emplacement est défini en tenant compte de l’accessibilité, de la hauteur, de l’environnement et de la longueur des câbles disponibles. Si le coffret doit être déplacé, cette opération peut demander une reprise des conducteurs et une coordination avec les autres intervenants. Les conséquences d’un déplacement sont présentées dans ce dossier sur le déplacement du tableau électrique.
La coupure générale est organisée avant toute intervention sur le tableau. Le professionnel vérifie l’absence de tension avec un appareil adapté et traite l’alimentation amont selon les règles de sécurité ; la partie située en amont du disjoncteur de branchement peut relever de responsabilités distinctes. Le raccordement entre compteur et tableau ne doit pas être entrepris sans qualification et sans coordination appropriée, comme le précise le guide du raccordement entre le compteur et le tableau.

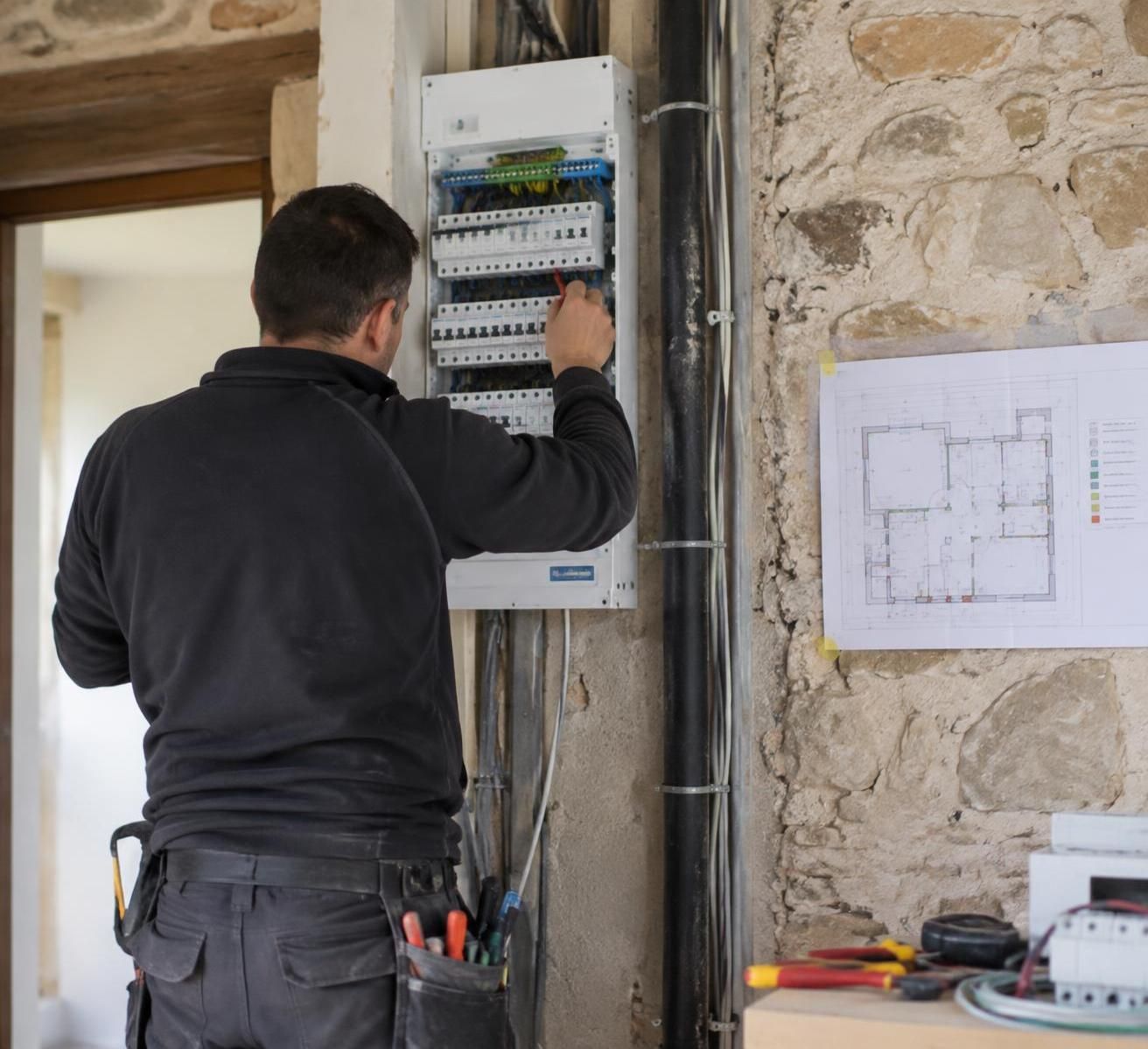

Le coffret est ensuite fixé, les dispositifs de protection installés et les circuits raccordés conformément au plan. Les conducteurs sont rangés et maintenus, les borniers et peignes sont adaptés, puis chaque départ reçoit une identification durable. Les détails du câblage ne s’improvisent pas : une erreur de raccordement peut créer un défaut dangereux ou rendre une protection inefficace.
La volonté de conserver du courant dans certaines pièces ne justifie jamais de travailler sous tension. Une organisation par étapes peut réduire la durée de la coupure, mais le transfert des circuits essentiels et toute alimentation provisoire nécessitent des mesures professionnelles spécifiques. Pour un logement occupé, prévoyez une interruption planifiée, une lampe autonome et la mise à l’abri des aliments sensibles plutôt qu’une manipulation risquée.

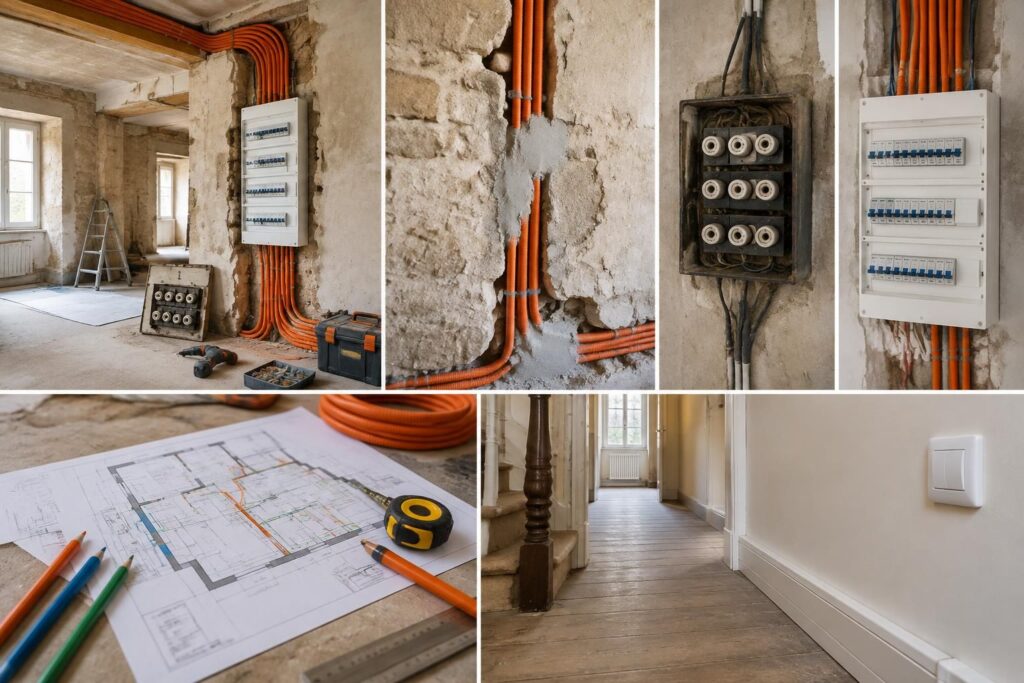

La technique de rénovation dépend aussi des modifications autour du tableau. Si des circuits doivent être ajoutés, les câbles peuvent passer en saignée, en moulure, dans un faux plafond ou une cloison en plaques de plâtre. La solution apparente limite les travaux de finition, tandis que l’encastrement convient davantage à un chantier où les murs sont déjà ouverts ; le choix dépend du support, du budget et de la coordination avec les peintres ou plaquistes.
À la réception, l’électricien vérifie les raccordements, la continuité des conducteurs de protection, le fonctionnement des différentiels et la cohérence du repérage. Les essais adaptés à l’étendue des travaux sont consignés, puis les caches et protections sont remis en place. Le tableau ne se considère pas terminé tant que les circuits ne sont pas identifiés et que les contrôles prévus n’ont pas été effectués.
Coût du remplacement, devis et aides financières à prévoir
Le coût du remplacement dépend du nombre de circuits, de l’état des câbles, de l’accessibilité du tableau et du niveau de reprise nécessaire. À titre indicatif, un remplacement standard peut se situer autour de 600 à 1 200 euros dans un appartement et de 900 à 2 000 euros dans une maison, matériel et pose compris. Ces fourchettes ne constituent pas un tarif garanti : un tableau saturé, un déplacement, des circuits à reprendre ou des travaux de finition peuvent modifier sensiblement le montant.
| Configuration observée | Travaux généralement prévus | Ordre de grandeur indicatif |
|---|---|---|
| Appartement avec circuits repérés et câblage exploitable | Remplacement du coffret et des protections, repérage et essais | 600 à 1 200 euros |
| Maison avec davantage de départs | Tableau plus capacitaire, protections réparties et vérifications étendues | 900 à 2 000 euros |
| Installation avec défauts sur les circuits ou déplacement du coffret | Reprises de conducteurs, adaptation du support ou travaux complémentaires | Devis personnalisé nécessaire |
Comparer des devis sur un périmètre identique
Un devis utile détaille le diagnostic, les références ou caractéristiques des protections, le nombre de circuits traités, les reprises de câblage, les essais et l’évacuation de l’ancien matériel. Il précise aussi les exclusions, les travaux de finition, le délai, les conditions de coupure et le coût de toute intervention supplémentaire. Comparer uniquement le total est trompeur : deux offres peuvent couvrir des prestations très différentes.
Demandez si le professionnel a prévu la vérification de la terre et des circuits conservés, ainsi que le repérage final. Un prix bas peut correspondre à un simple changement de coffret sans correction des anomalies présentes ailleurs dans l’installation. À l’inverse, une offre plus élevée peut inclure des reprises indispensables, qu’il faut faire expliquer avant de signer.
Les aides financières doivent être examinées avec prudence. Le remplacement isolé d’un tableau n’ouvre pas automatiquement droit à MaPrimeRénov’, aux certificats d’économies d’énergie ou à une aide de l’ANAH. Ces dispositifs concernent des opérations et conditions particulières, souvent intégrées à un programme de rénovation plus large ou à des travaux d’adaptation ; il faut vérifier les règles en vigueur, l’éligibilité du logement et le statut de l’entreprise avant de compter sur une aide.
La TVA réduite peut s’appliquer à certains travaux dans un logement achevé depuis plus de deux ans, selon la nature des prestations et les conditions réglementaires. Elle n’est pas automatique pour toutes les fournitures ou tous les projets. Le devis et la facture doivent préciser le traitement retenu, et un professionnel peut confirmer le taux applicable à la situation réelle.
Pour garder la maîtrise du budget, distinguez le remplacement du tableau des travaux rendus nécessaires par le diagnostic. Une reprise de circuits peut être étalée si les risques prioritaires sont traités immédiatement et si le phasage est techniquement sûr. La décision doit cependant rester fondée sur l’état de l’installation, et non sur une économie qui laisserait subsister un danger connu.
NF C 15-100, Consuel et réception : sécuriser la suite des travaux
La norme NF C 15-100 sert de référence pour la conception et la réalisation des installations électriques résidentielles. Pour un tableau, elle concerne notamment les dispositifs de protection, la répartition des circuits, le dimensionnement, le repérage et les dispositions propres aux pièces. Le remplacement d’un coffret ne dispense pas d’évaluer les parties de l’installation qui restent en service.
Contrôler le résultat et préparer les évolutions
La réception permet de vérifier que le tableau correspond au devis et au schéma prévu. Les protections doivent être identifiables, les circuits correctement étiquetés, les capots présents et les dispositifs différentiels testés selon les consignes du fabricant. Les contrôles techniques doivent être réalisés avec les instruments adaptés ; le bouton de test d’un différentiel ne remplace pas les mesures nécessaires sur la terre ou l’isolement.
Le Consuel n’est pas exigé automatiquement à chaque remplacement de tableau dans un logement existant. Une attestation de conformité peut être nécessaire notamment lors d’une première mise en service ou après certaines rénovations importantes de l’installation, selon la situation et les prescriptions du gestionnaire de réseau. Le professionnel doit préciser avant le chantier si une attestation est requise et qui se charge de la démarche.
Le remplacement est aussi le bon moment pour anticiper des besoins proches. Une borne de recharge, des panneaux solaires, une VMC, un réseau de communication VDI ou des équipements domotiques peuvent demander des circuits dédiés, une réserve de modules ou une étude de puissance. Il vaut mieux les signaler dès la conception que découvrir ensuite que le tableau est trop petit ou que les cheminements sont difficiles.
Les travaux peuvent s’articuler avec une rénovation de cuisine, de salle de bains, de combles ou de garage. Cette coordination évite de reboucher un mur avant le passage des gaines et réduit les reprises de peinture. Si le tableau est intégré à une rénovation plus vaste, les choix de prises, d’éclairage et de circuits doivent être cohérents avec le plan des pièces et les usages prévus.
Pendant le chantier, convenez d’un calendrier avec les autres corps de métier et de la période de coupure. Dans une maison occupée, protégez les zones de travail et prévoyez l’accès au coffret pour le professionnel. Les occupants ne doivent pas réarmer une protection qui déclenche à répétition sans en comprendre la cause : le déclenchement constitue une information de diagnostic, pas un simple obstacle au confort.
Enfin, conservez le devis, le schéma actualisé, les références des appareils et les consignes d’exploitation. Ces documents facilitent la maintenance, l’ajout futur d’un circuit et la compréhension de l’installation par un autre intervenant. Une rénovation bien réceptionnée ne se limite pas à un tableau neuf : elle laisse un système compréhensible, vérifié et préparé pour les usages à venir.
