En bref
-
L’intensité électrique mesure le débit de charges qui circule dans un circuit électrique ; son unité est l’ampère, noté A.
-
La valeur du courant dépend notamment de la tension, de la résistance et de la puissance demandée par les appareils.
-
Un ampèremètre mesure l’intensité et se branche en série, tandis qu’un multimètre doit être réglé correctement avant toute mesure.
-
Un disjoncteur coupe le courant lorsqu’une surcharge ou un défaut présente un risque pour les conducteurs ou les personnes.
-
Une mesure électrique sur une installation domestique exige des précautions : un tableau ou une prise sous tension ne se manipule pas sans compétence adaptée.
Intensité électrique : comprendre le débit du courant dans un circuit
L’intensité électrique décrit la quantité de charges électriques qui traverse un point du circuit pendant une durée donnée. Elle se note avec la lettre I et se mesure en ampères, dont le symbole est A. On peut la comparer au débit d’eau dans un tuyau : la pression pousse l’eau, tandis que le débit indique combien d’eau passe à un endroit précis chaque seconde. Dans un circuit, la tension joue un rôle comparable à la pression et l’intensité correspond au débit de charges.
Cette comparaison aide à distinguer deux notions souvent confondues. La tension, mesurée en volts, exprime une différence électrique entre deux points ; le courant électrique correspond au déplacement organisé des charges dans une boucle conductrice. L’intensité quantifie ce déplacement. Une pile peut présenter une tension, mais aucun courant ne circule si le circuit reste ouvert, par exemple lorsque l’interrupteur d’une lampe est coupé.
Que signifie le débit de charges ?
Dans les fils métalliques, les électrons sont les principales charges mobiles. La définition physique relie l’intensité à la quantité de charge qui traverse une section du conducteur pendant un temps donné : I = Q / t. Dans cette formule, I désigne l’intensité en ampères, Q la charge électrique en coulombs et t la durée en secondes. Un ampère correspond au passage d’un coulomb de charge par seconde.
Il ne faut toutefois pas imaginer que les électrons filent dans le fil à la vitesse de la lumière. Leur déplacement moyen est lent, tandis que l’effet électrique se transmet rapidement dans le circuit. L’image d’une file de billes déjà présentes dans un tuyau est utile : une poussée à une extrémité provoque presque immédiatement un mouvement à l’autre, même si chaque bille avance peu.
Le générateur et le récepteur dans le circuit électrique
Un circuit fonctionnel comporte généralement un générateur, qui fournit l’énergie électrique, et un ou plusieurs récepteurs, qui la transforment. Une pile alimente ainsi une ampoule, tandis qu’une prise murale permet à un chargeur d’alimenter un téléphone. Les fils et les contacts relient ces éléments et forment une boucle fermée. Si un conducteur est coupé, le trajet est interrompu : le récepteur ne fonctionne plus et l’intensité devient nulle dans cette branche.
Dans une maison, la boucle est moins visible qu’avec une pile et une ampoule, mais le principe reste comparable. Quand un appareil est branché et mis en marche, un courant circule dans les conducteurs prévus à cet effet. L’intensité dépend alors de la demande de l’appareil et des caractéristiques de l’alimentation. Retenez cette idée pratique : mesurer une tension renseigne sur la différence électrique entre deux points, tandis que mesurer l’intensité revient à évaluer le courant qui traverse un conducteur.
Ampère et intensité électrique : les liens avec la tension et la puissance
Connaître l’intensité aide à comprendre pourquoi certains appareils sollicitent davantage une installation que d’autres. Un petit chargeur et un radiateur électrique ne demandent pas le même courant, même s’ils sont branchés sur le même type de prise. La relation la plus simple entre ces grandeurs est la formule P = U × I : P représente la puissance en watts, U la tension en volts et I l’intensité en ampères.
Pour estimer le courant, on réorganise la formule : I = P / U. Prenons un radiateur de 2 000 W alimenté sous 230 V. Le calcul donne environ 2 000 ÷ 230, soit 8,7 A. Cette estimation suppose un appareil fonctionnant dans des conditions ordinaires ; certains moteurs et équipements électroniques nécessitent une analyse plus précise, notamment en courant alternatif.
Une estimation concrète pour les appareils domestiques
Imaginons que Lina utilise un grille-pain de 1 000 W sur une alimentation de 230 V. Son intensité approximative est de 1 000 ÷ 230, soit 4,3 A. Un appareil de 2 000 W demande environ 8,7 A : à tension identique, doubler la puissance revient ici à peu près à doubler le courant absorbé.
La puissance électrique est souvent indiquée sur la plaque signalétique de l’appareil. La tension nominale y figure également, parfois avec d’autres renseignements comme la fréquence ou le type d’alimentation. Cette lecture fournit un ordre de grandeur utile, mais elle ne remplace pas le dimensionnement des circuits et des protections. Pour approfondir le rapport entre watts, volts et ampères, consultez ces explications sur la puissance électrique dans les usages domestiques.
La loi d’Ohm et la résistance
La loi d’Ohm décrit le lien entre la tension, l’intensité et la résistance pour un conducteur ohmique : U = R × I. U s’exprime en volts, R en ohms et I en ampères. En isolant l’intensité, on obtient I = U ÷ R. À tension égale, une résistance plus faible laisse passer davantage de courant dans les conditions du modèle.
Par exemple, si une résistance de 46 ohms est alimentée sous 230 V, le calcul donne 230 ÷ 46, soit 5 A. Une résistance transforme généralement l’énergie électrique en chaleur ; c’est le principe d’un élément chauffant, même si un appareil réel comporte des caractéristiques plus complexes qu’une résistance idéale. La loi d’Ohm constitue donc un outil pédagogique précieux, mais elle ne permet pas à elle seule de décrire parfaitement tous les appareils électroniques ou moteurs.
En courant alternatif domestique, la relation entre puissance et intensité peut également dépendre du facteur de puissance, notamment pour certains moteurs et alimentations. Le calcul simplifié donne une estimation, alors qu’un calcul complet tient compte de la nature de la charge. Le bon réflexe consiste à utiliser les données du fabricant et à éviter de déduire la sécurité d’un circuit d’un seul chiffre. L’ampérage estimé explique la demande de l’appareil ; il ne certifie pas que le branchement est adapté.

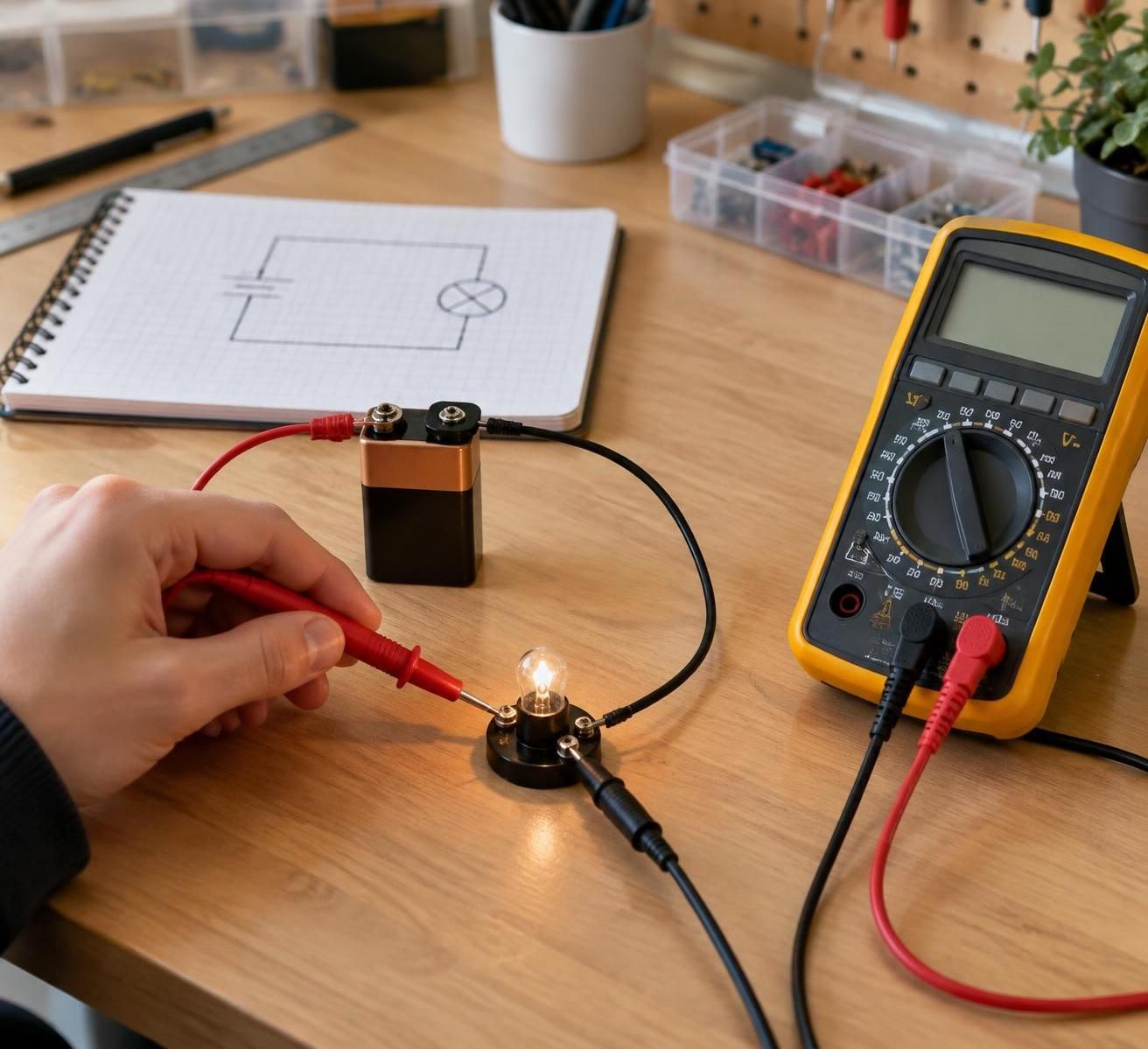

Mesure électrique : utiliser un ampèremètre et un multimètre avec méthode
L’intensité se mesure à l’aide d’un ampèremètre, souvent intégré à un multimètre. Pour obtenir une mesure correcte, l’appareil doit être inséré en série : le courant qui traverse le circuit passe alors également par l’instrument. Cette disposition diffère de celle d’un voltmètre, qui se branche en parallèle entre deux points pour comparer leur tension.
Sur un circuit pédagogique basse tension, le principe est simple : on ouvre la boucle, puis on insère l’appareil dans le trajet du courant. Dans une installation domestique, cette opération peut exposer à une tension dangereuse et ne doit pas être improvisée. Une mesure faite au mauvais endroit ou avec le mauvais réglage peut endommager le multimètre, provoquer un court-circuit ou entraîner une électrisation.
Choisir le bon réglage avant la mesure
Un multimètre comporte plusieurs fonctions : tension continue, tension alternative, résistance et intensité. Il faut choisir le mode correspondant à la grandeur recherchée, vérifier les bornes où sont branchées les cordons et sélectionner un calibre adapté. Certains appareils possèdent une entrée séparée pour les courants élevés ; laisser le cordon dans cette borne après une mesure peut créer une erreur dangereuse lors d’un contrôle ultérieur.
Sur une pile, une mesure d’intensité nécessite un circuit conçu pour cela et un branchement en série. Il ne faut jamais placer un ampèremètre directement entre les deux bornes d’une pile : l’instrument présente une faible résistance dans ce mode et peut provoquer un court-circuit. Pour une prise murale, ne tentez pas d’insérer des pointes ou des fils dans des bornes sous tension afin de mesurer le courant. Les pinces ampèremétriques, lorsqu’elles sont adaptées et utilisées correctement, mesurent le champ magnétique autour d’un conducteur sans ouvrir le circuit, mais elles demandent elles aussi des connaissances et un appareil approprié.
Un testeur de phase n’est pas un ampèremètre
Le testeur de phase sert à repérer la présence possible d’un conducteur actif selon son modèle et ses conditions d’utilisation. Il ne mesure pas l’intensité et ne permet pas, à lui seul, de confirmer qu’un circuit est hors tension. Pour une intervention, les professionnels utilisent un VAT, ou vérificateur d’absence de tension, en suivant une procédure adaptée, notamment le contrôle de bon fonctionnement de l’appareil avant et après vérification.
Pour Lina, qui veut comprendre la consommation de son radiateur, la lecture de la plaque signalétique et l’observation du compteur sont plus pertinentes qu’une mesure risquée dans le tableau. Le compteur indique notamment l’énergie consommée en kilowattheures, et non l’intensité instantanée de chaque appareil. Une pince de mesure ou une instrumentation spécialisée peut préciser le courant, mais ce contrôle doit rester dans le cadre d’une méthode sûre. Un instrument fiable ne rend jamais sûr un branchement incorrect.
Intensité dans les circuits en série et en dérivation
La manière dont les récepteurs sont raccordés change la répartition du courant. Dans un circuit en série, les composants se suivent sur un seul chemin ; la même intensité les traverse successivement. Dans un circuit en dérivation, plusieurs chemins sont disponibles, comme c’est le cas pour les prises et les points lumineux d’une installation domestique. Le courant se partage alors entre les branches selon les appareils raccordés.
Le courant dans un circuit en série
Imaginez une petite guirlande pédagogique où plusieurs ampoules sont raccordées les unes à la suite des autres. Si une connexion s’ouvre, le passage est interrompu dans toute la boucle et les ampoules s’éteignent. Dans un tel montage, l’intensité est identique en chaque point de la chaîne, car aucune branche ne détourne une partie du courant.
Cette configuration permet de visualiser le trajet unique des charges, mais elle ne correspond pas à la plupart des branchements domestiques usuels. Les appareils d’une maison doivent en général pouvoir fonctionner indépendamment : éteindre une lampe ne devrait pas couper l’alimentation d’un réfrigérateur. C’est l’une des raisons pour lesquelles les circuits domestiques sont organisés en dérivation.
Le partage de l’intensité dans les branches
Dans un circuit en dérivation, l’intensité fournie en amont se répartit entre les branches. Si un point alimente deux récepteurs, l’intensité totale est la somme des intensités qui passent dans les différentes branches : I totale = I₁ + I₂. Par exemple, si une branche demande 2 A et une autre 3 A, le conducteur commun transporte environ 5 A dans les conditions considérées.
Cette règle explique pourquoi plusieurs appareils utilisés simultanément peuvent augmenter la charge d’un même circuit. Un aspirateur, une bouilloire et un radiateur ne « se partagent » pas une quantité d’électricité fixe : ils tirent chacun le courant nécessaire à leur fonctionnement, dans les limites de leur conception et de l’installation. Si la somme demandée dépasse ce que le circuit peut supporter, une protection peut déclencher.
Les principes de branchement prennent une forme concrète dans les prises, les interrupteurs et les points lumineux. Avant une modification, il est utile de comprendre l’organisation du circuit et ses protections, plutôt que de se fier uniquement au nombre de prises visibles. Des ressources décrivent notamment le principe de câblage d’une prise électrique, mais un schéma ne remplace pas une vérification de l’installation réelle.
Pourquoi une lampe ne contrôle pas le courant des autres appareils
Dans une maison, une lampe et une prise peuvent appartenir à des circuits distincts, chacun protégé au tableau. L’interrupteur de la lampe ouvre ou ferme le trajet qui concerne l’éclairage ; il ne règle pas directement l’intensité demandée par le lave-linge ou le four. Cette indépendance rend l’usage quotidien plus pratique et permet de répartir les besoins entre plusieurs circuits.
Le tableau électrique organise ces départs et associe des dispositifs de protection aux conducteurs. Sa conception doit tenir compte de la section des fils, de leur mode de pose, de l’usage du circuit et des règles applicables. La somme des courants instantanés renseigne sur la charge, mais l’installation doit aussi être conçue pour limiter les échauffements et interrompre les défauts. Dans une dérivation, chaque appareil agit sur sa branche, tandis que les conducteurs communs supportent la demande cumulée.
Pourquoi le disjoncteur saute : surcharge, défaut et sécurité électrique
Quand un disjoncteur déclenche, il interrompt le courant pour éviter une situation dangereuse ou protéger l’installation. Une cause fréquente est la surcharge : plusieurs appareils puissants fonctionnent en même temps sur un circuit qui n’est pas prévu pour une telle demande. Un déclenchement peut aussi signaler un court-circuit, une fuite de courant ou un appareil défectueux. La cause doit être recherchée au lieu de réenclencher indéfiniment la protection.
Un exemple courant : Lina fait fonctionner un radiateur électrique et une bouilloire sur le même circuit, alors qu’un autre appareil de forte puissance est déjà en service. La demande augmente rapidement ; si la protection détecte une situation hors des limites prévues, elle coupe l’alimentation. Débrancher un appareil et observer si le déclenchement cesse peut aider à repérer un lien, mais cela ne constitue pas un diagnostic complet, surtout si la coupure revient sans charge importante.
Disjoncteur et protection des conducteurs
Le disjoncteur protège principalement les conducteurs contre les surintensités, c’est-à-dire les courants supérieurs aux valeurs prévues dans certaines conditions. Le calibre ne doit pas être choisi au hasard ni augmenté pour empêcher des coupures : si le disjoncteur est remplacé par un modèle trop élevé sans vérifier les fils et le circuit, ces derniers peuvent chauffer sans être correctement protégés. Un appareil de protection ne « crée » pas de courant ; il réagit à une situation que le circuit ne doit pas laisser durer.
Le tableau réunit les protections et distribue l’alimentation vers les circuits. Sa configuration dépend de l’installation et de ses usages, et doit respecter les prescriptions applicables. Pour mieux comprendre le rôle des protections et leur organisation, vous pouvez consulter les repères sur les protections d’un tableau électrique. Une rénovation ou l’ajout d’appareils puissants mérite une évaluation, particulièrement dans un logement ancien.
Éviter l’électrisation et les gestes dangereux
Une décharge électrique apparaît lorsqu’un courant traverse le corps. Son effet dépend de plusieurs facteurs : intensité, durée, trajet dans le corps, état de la peau et conditions de contact. Une peau mouillée ou un sol humide favorise les risques, car le corps peut devenir un meilleur chemin pour le courant. La tension seule ne décrit donc pas entièrement la gravité d’une situation, et une prise domestique doit toujours être considérée comme dangereuse.
Ne travaillez pas sur un circuit sous tension, ne démontez pas une prise alimentée et n’utilisez pas un outil endommagé. Couper un disjoncteur est une étape importante, mais une personne formée vérifie ensuite l’absence de tension avec un matériel adapté. Si un déclenchement s’accompagne d’odeur de brûlé, de traces noires, de crépitements ou d’un échauffement, cessez d’utiliser le circuit et faites intervenir un électricien. Une protection qui déclenche avertit d’un problème possible : elle ne doit jamais être neutralisée.
Intensité électrique au quotidien : lire les indices et agir avec prudence
Comprendre l’intensité permet de mieux interpréter les caractéristiques des appareils, les déclenchements et les indications du compteur. Cela n’implique pas de réaliser soi-même des mesures dans le tableau. Pour un particulier, les informations les plus accessibles sont la puissance inscrite sur les appareils, le nombre d’équipements utilisés simultanément et les signes visibles d’une anomalie.
Repérer une demande électrique importante
Un équipement chauffant, comme un four, un chauffe-eau ou une bouilloire, transforme une quantité importante d’énergie en chaleur et peut demander un courant notable lorsqu’il fonctionne. Un moteur, tel celui d’un réfrigérateur, a un comportement différent et peut appeler un courant particulier au démarrage. Il est donc imprudent de comparer des appareils uniquement à leur apparence ou au fait qu’ils se branchent sur une prise semblable.
Pour obtenir une estimation élémentaire, divisez la puissance indiquée en watts par la tension nominale en volts. Un appareil de 1 500 W alimenté sous 230 V représente approximativement 6,5 A en appliquant I = P ÷ U. Cette valeur donne un repère, non une autorisation à regrouper plusieurs appareils sur un même circuit : la protection, le câblage et les conditions d’installation restent déterminants.
Ce que le compteur indique, et ce qu’il n’indique pas
Un compteur domestique mesure principalement l’énergie consommée, généralement exprimée en kilowattheures. Un kilowattheure correspond à une puissance de 1 000 W utilisée pendant une heure ; ce n’est pas une unité d’intensité. Le compteur permet de suivre la consommation globale du logement, mais il ne montre pas nécessairement de façon simple le courant instantané absorbé par chaque équipement.
Pour comparer la consommation, on peut relever les index à différents moments ou utiliser les fonctions de suivi disponibles selon le matériel et le contrat. Si la consommation paraît anormalement élevée, la démarche consiste à repérer les appareils énergivores et leurs durées d’utilisation, puis à vérifier qu’aucun équipement ne fonctionne sans raison. Une hausse de consommation n’indique pas automatiquement une anomalie électrique ; elle peut simplement correspondre à un nouvel usage, comme le chauffage d’une pièce supplémentaire.
Les idées reçues à écarter
Première idée fausse : « une faible intensité est toujours sans danger ». Le risque dépend du contexte et du trajet du courant dans le corps ; aucun contact avec un conducteur domestique sous tension ne doit être banalisé. Deuxième idée fausse : « si le disjoncteur ne saute pas, tout est forcément conforme ». Une installation peut présenter un défaut qui n’entraîne pas immédiatement de déclenchement, d’où l’importance de contrôles adaptés.
Troisième confusion : croire qu’un appareil consomme toujours son intensité maximale. Sa demande varie selon son fonctionnement ; un radiateur à thermostat, par exemple, alterne entre des périodes de chauffe et des pauses. Enfin, l’intensité n’est pas la même chose que la puissance ou l’énergie : les ampères décrivent le courant, les watts la puissance à un instant donné, et les kilowattheures l’énergie consommée au fil du temps.
Dans les usages courants, ces distinctions permettent de mieux lire une plaque signalétique et de comprendre pourquoi une protection se déclenche. Dès qu’il faut ouvrir un tableau, intervenir sur des conducteurs ou mesurer un circuit alimenté, la compétence et le matériel appropriés deviennent indispensables. Comprendre l’ampère aide à poser les bonnes questions ; la sécurité exige de ne pas transformer cette compréhension en intervention hasardeuse.
